公開番号2025131726
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2025093722,2022541577
出願日2025-06-04,2021-08-03
発明の名称通信制御方法、ユーザ装置、プロセッサ、基地局及び移動通信システム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 4/06 20090101AFI20250902BHJP(電気通信技術)
要約【課題】改善されたマルチキャスト・ブロードキャストサービス(MBS)を実現する通信制御方法、ユーザ装置、ユーザ装置、プログラム及び移動通信システムを提供する。
【解決手段】基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス(MBS)を提供する移動通信システムにおいて、基地局は、MBSベアラを介してMBSデータを送信し、前記MBSベアラと対応付けられるユニキャストのための論理チャネルの識別子と、前記MBSベアラと対応付けられるPTM(Point To Multipoint)論理チャネルの識別子とを含むRRCメッセージを前記ユーザ装置に送信する。
【選択図】図7
特許請求の範囲【請求項１】
基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、
ＭＢＳベアラを介してＭＢＳデータを送信する前記基地局が、前記ＭＢＳベアラと対応付けられるユニキャストのための論理チャネルの識別子と、前記ＭＢＳベアラと対応付けられるＰＴＭ論理チャネルの識別子とを含むＲＲＣメッセージを前記ユーザ装置に送信することを有する
通信制御方法。
続きを表示（約 1,400 文字）【請求項２】
前記ユニキャストのための論理チャネルは、前記ＭＢＳデータに対するＲＬＣ（ＲａｄｉｏＬｉｎｋＣｏｎｔｒｏｌ）レイヤのフィードバック情報を前記ユーザ装置から前記基地局へ送信するための論理チャネルである
請求項１に記載の通信制御方法。
【請求項３】
前記ユーザ装置において、前記ＰＴＭ論理チャネルの識別子に対応する第１ＲＬＣエンティティが、前記ユニキャストのための論理チャネルの識別子に対応する第２ＲＬＣエンティティに対して、前記ＭＢＳデータのＲＬＣパケットの受信状況を通知することをさらに有する
請求項２に記載の通信制御方法。
【請求項４】
ＲＲＣインアクティブ状態にある前記ユーザ装置が、前記ＭＢＳデータの受信を行っているときの受信品質が閾値を下回ったことに応じて、原因情報を含むＲＲＣＲｅｓｕｍｅＲｅｑｕｅｓｔメッセージを送信することと、
前記ＲＲＣインアクティブ状態にある前記ユーザ装置が、前記ＲＲＣＲｅｓｕｍｅＲｅｑｕｅｓｔメッセージに基づいて、ＲＲＣ接続を前記基地局と確立することと、を有する
請求項１に記載の通信制御方法。
【請求項５】
ユーザ装置であって、
マルチキャスト・ブロードキャストサービス（ＭＢＳ）ベアラを介してＭＢＳデータを送信する基地局から、前記ＭＢＳベアラと対応付けられるユニキャストのための論理チャネルの識別子と、前記ＭＢＳベアラと対応付けられるＰＴＭ論理チャネルの識別子とを含むＲＲＣメッセージを受信する受信部を備える
ユーザ装置。
【請求項６】
ユーザ装置を制御するプロセッサであって、
マルチキャスト・ブロードキャストサービス（ＭＢＳ）ベアラを介してＭＢＳデータを送信する基地局から、前記ＭＢＳベアラと対応付けられるユニキャストのための論理チャネルの識別子と、前記ＭＢＳベアラと対応付けられるＰＴＭ論理チャネルの識別子とを含むＲＲＣメッセージを受信する処理を実行する
プロセッサ。
【請求項７】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）ベアラを介してＭＢＳデータを送信する基地局であって、
前記ＭＢＳベアラと対応付けられるユニキャストのための論理チャネルの識別子と、前記ＭＢＳベアラと対応付けられるＰＴＭ論理チャネルの識別子とを含むＲＲＣメッセージをユーザ装置に送信する送信部を備える
基地局。
【請求項８】
ユーザ装置に、
マルチキャスト・ブロードキャストサービス（ＭＢＳ）ベアラを介してＭＢＳデータを送信する基地局から、前記ＭＢＳベアラと対応付けられるユニキャストのための論理チャネルの識別子と、前記ＭＢＳベアラと対応付けられるＰＴＭ論理チャネルの識別子とを含むＲＲＣメッセージを受信する処理を実行させる
プログラム。
【請求項９】
基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムであって、
ＭＢＳベアラを介してＭＢＳデータを送信する前記基地局を備え、
前記基地局は、前記ＭＢＳベアラと対応付けられるユニキャストのための論理チャネルの識別子と、前記ＭＢＳベアラと対応付けられるＰＴＭ論理チャネルの識別子と含むＲＲＣメッセージを前記ユーザ装置に送信する
移動通信システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、移動通信システムで用いる通信制御方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、第５世代（５Ｇ）の移動通信システムが注目されている。５Ｇシステムの無線アクセス技術（ＲＡＴ：ＲａｄｉｏＡｃｃｅｓｓＴｅｃｈｎｏｌｏｇｙ）であるＮＲ（ＮｅｗＲａｄｉｏ）は、第４世代の無線アクセス技術であるＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）に比べて、高速・大容量かつ高信頼・低遅延といった特徴を有する。
【先行技術文献】
【非特許文献】
【０００３】
３ＧＰＰ技術仕様書「３ＧＰＰＴＳ３８．３００Ｖ１６．２．０（２０２０－０７）」
【発明の概要】
【０００４】
第１の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、ＭＢＳ通信パスを介してＭＢＳデータを受信する前記ユーザ装置が、前記基地局に対して、前記ＭＢＳ通信パスと対応付けられたユニキャスト通信パスの設定に関する前記ユーザ装置の希望を通知するための通知情報を送信することを有する。
【０００５】
第２の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、ＭＢＳベアラを介してＭＢＳデータを受信している前記ユーザ装置が、受信に失敗した前記ＭＢＳデータである対象ＭＢＳデータを特定するためのフィードバック情報を前記基地局に送信することと、前記基地局が、前記フィードバック情報に基づいて、前記ユーザ装置に対して、前記ＭＢＳベアラと対応付けられたユニキャストベアラを用いて前記対象ＭＢＳデータを再送することとを有する。
【０００６】
第３の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、ＭＢＳベアラを介してＭＢＳデータを送信する前記基地局が、前記ＭＢＳに関する論理チャネル識別子を前記ユーザ装置に設定することを有する。
【図面の簡単な説明】
【０００７】

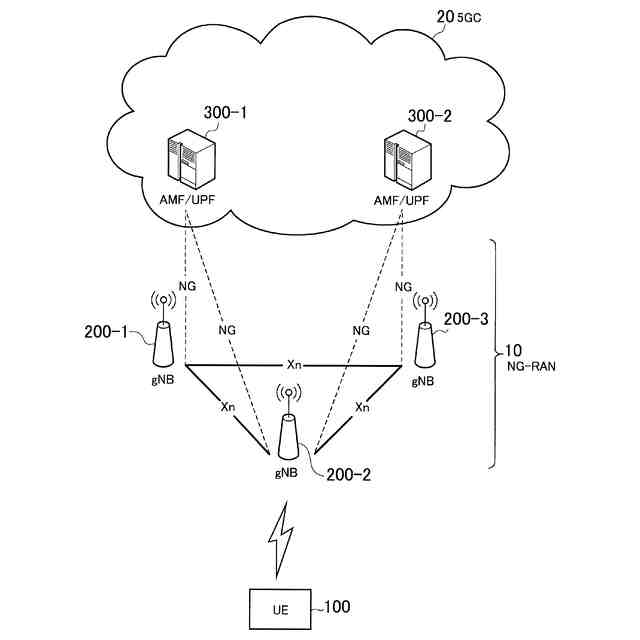

実施形態に係る移動通信システムの構成を示す図である。

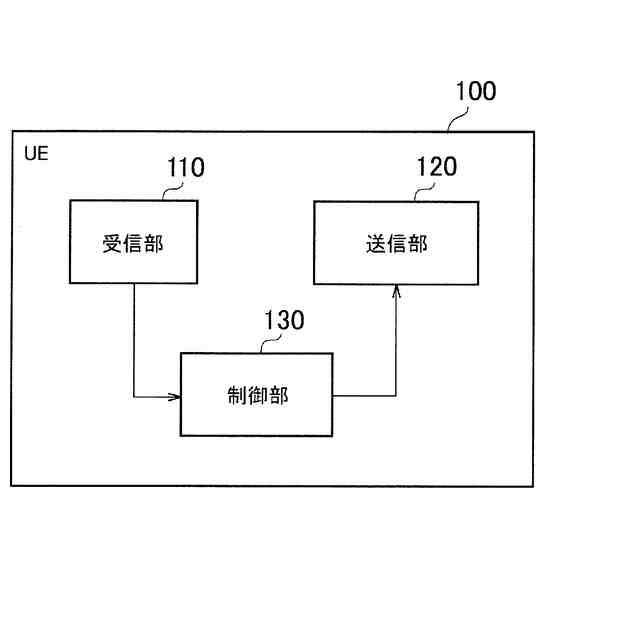

実施形態に係るＵＥ（ユーザ装置）の構成を示す図である。

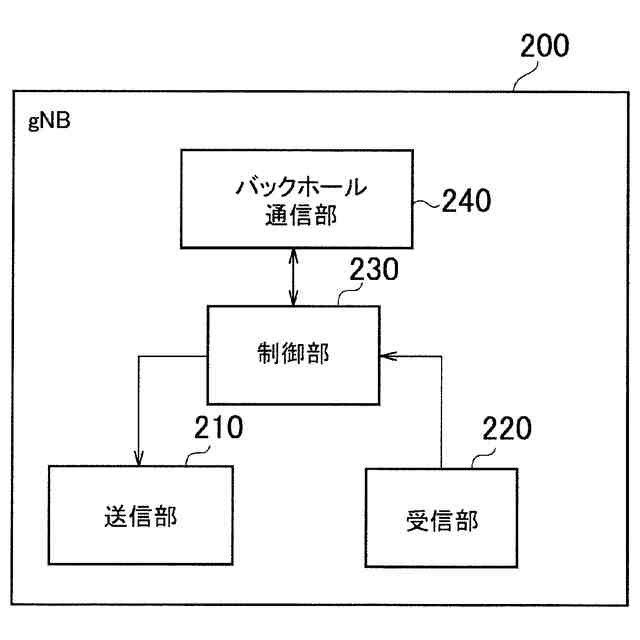

実施形態に係るｇＮＢ（基地局）の構成を示す図である。

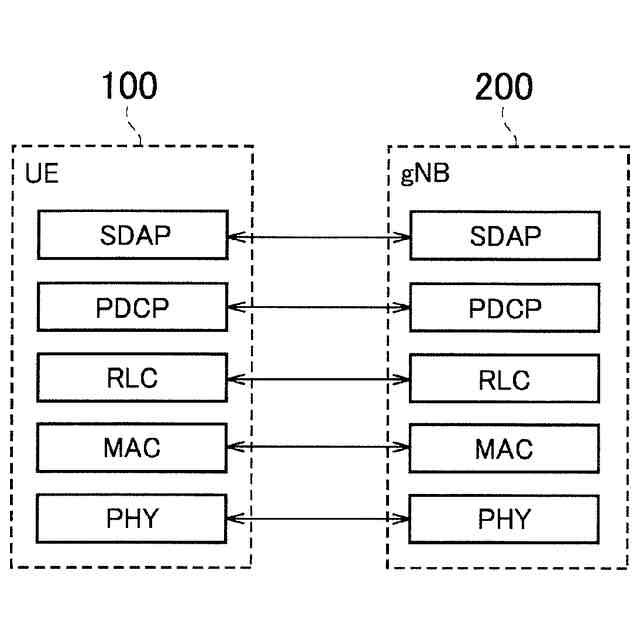

データを取り扱うユーザプレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

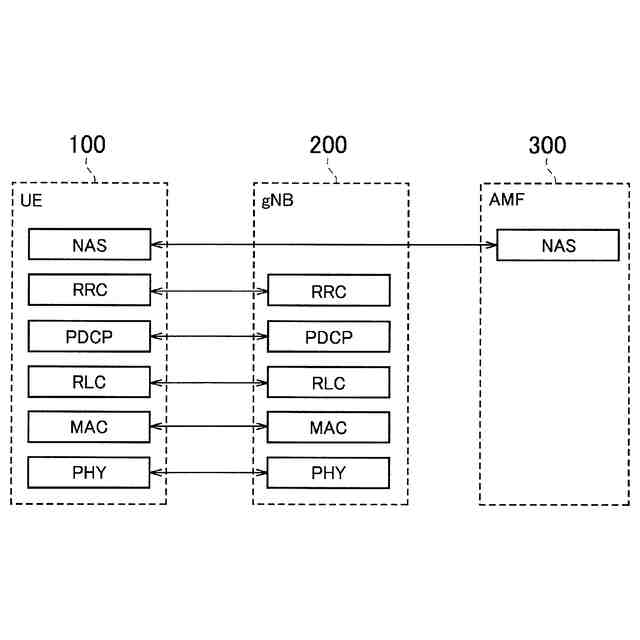

シグナリング（制御信号）を取り扱う制御プレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。
実施形態に係る下りリンクの論理チャネル（Ｌｏｇｉｃａｌｃｈａｎｎｅｌ）とトランスポートチャネル（Ｔｒａｎｓｐｏｒｔｃｈａｎｎｅｌ）との対応関係を示す図である。

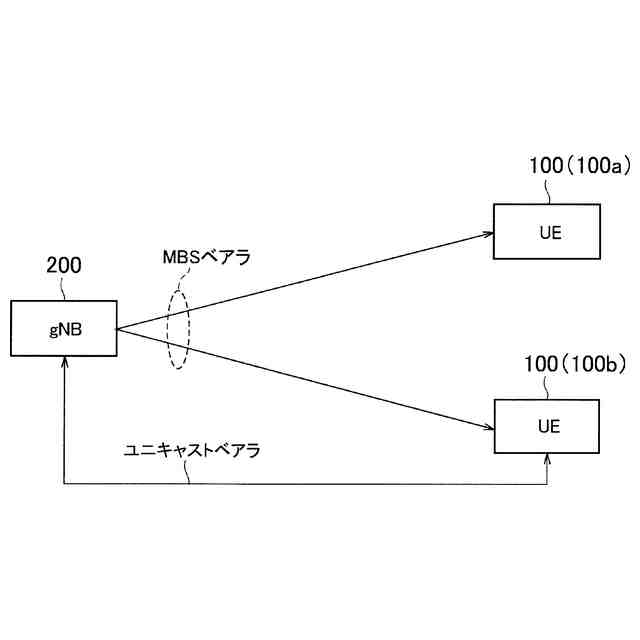

一実施形態に係る動作の概要を示す図である。

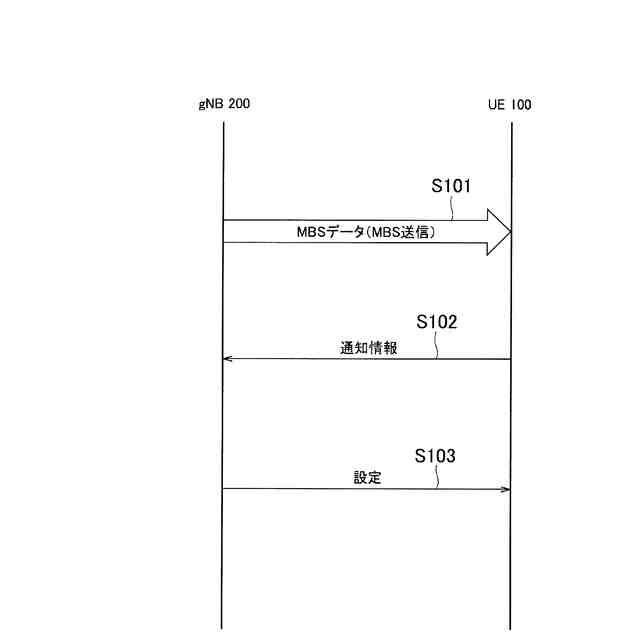

一実施形態に係る動作の一例を示す図である。

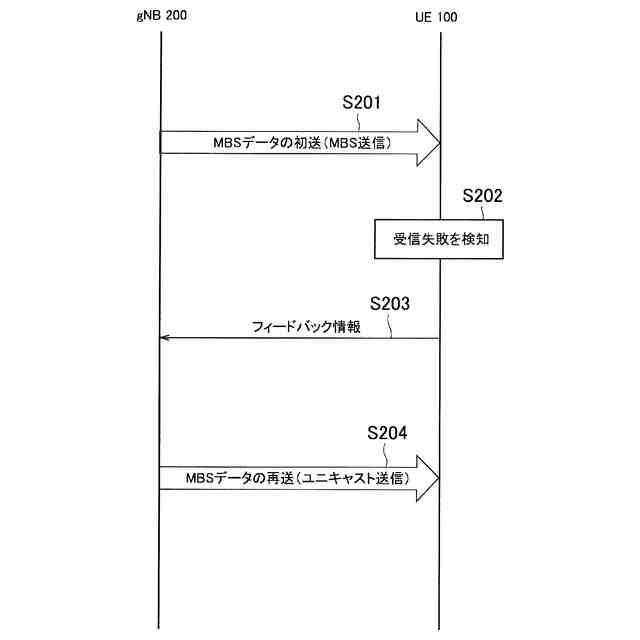

一実施形態に係るユニキャストベアラを用いた再送動作の一例を示す図である。
一実施形態に係るユニキャストベアラを用いた再送動作の具体例を示す図である。
変更例１に係る動作を示す図である。
変更例２に係る動作を示す図である。
変更例３に係る動作を示す図である。
【発明を実施するための形態】
【０００８】
５Ｇシステム（ＮＲ）にマルチキャスト・ブロードキャストサービスを導入することが検討されている。ＮＲのマルチキャスト・ブロードキャストサービスは、ＬＴＥのマルチキャスト・ブロードキャストサービスよりも改善されたサービスを提供することが望まれる。
【０００９】
そこで、本開示は、改善されたマルチキャスト・ブロードキャストサービスを実現することを目的とする。
【００１０】
図面を参照しながら、実施形態に係る移動通信システムについて説明する。図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。
（【００１１】以降は省略されています）
