公開番号2025132434
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029984
出願日2024-02-29
発明の名称シート搬送装置、定着装置、および画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65H 5/02 20060101AFI20250903BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ニップを解除可能な搬送ローラを駆動するための2つのギヤの軸間距離のばらつきを小さくすることができる搬送装置を提供する。

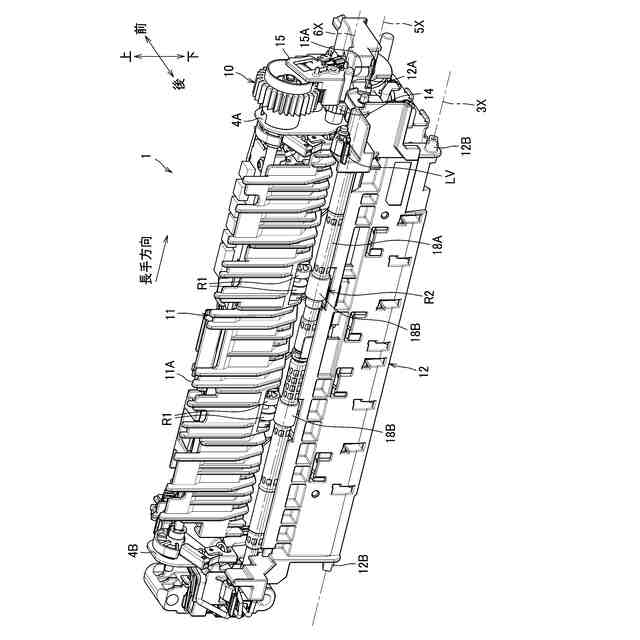

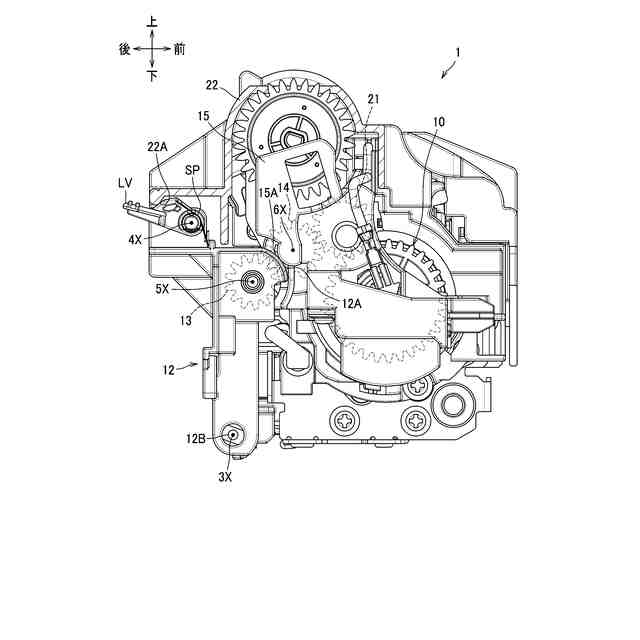

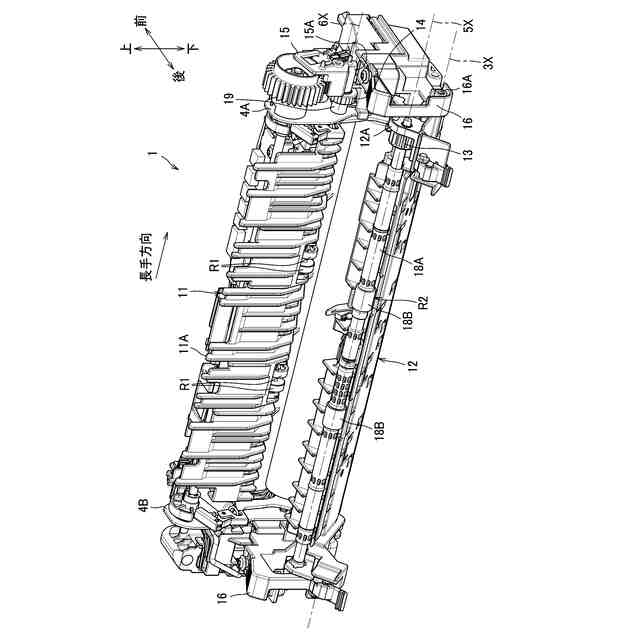

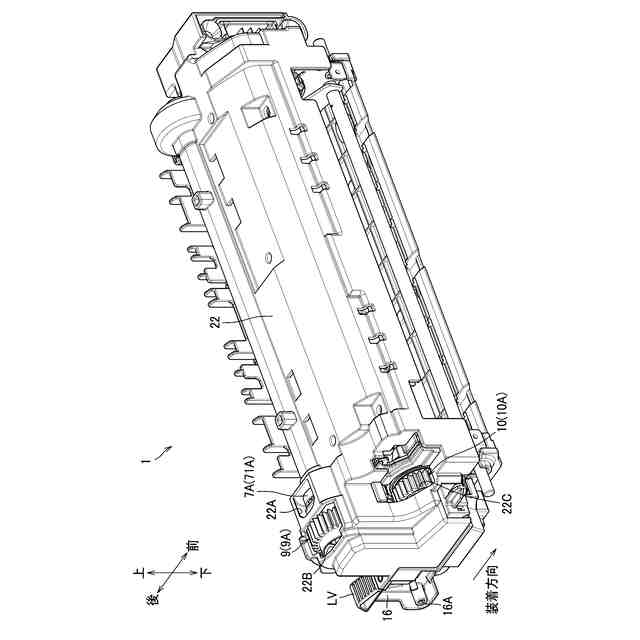

【解決手段】定着装置1は、本体と、搬送ローラと、第2ガイド12と、ローラギヤ13と、駆動ギヤ14とを備える。本体は、第1ガイドを有する。第2ガイド12は、第1ガイドと対向し、搬送ローラを保持する。第2ガイド12は、第1位置と第2位置との間で回動可能である。ローラギヤ13は、搬送ローラと同軸に設けられる。駆動ギヤ14は、第2ガイド12が第1位置に位置する場合にローラギヤ13と噛み合う。本体は、駆動ギヤ14と同軸の第1円弧面15Aを有する。第2ガイド12は、ローラギヤ13と同軸の第2円弧面12Aを有する。第2ガイド12が第1位置に位置する場合に、第1円弧面15Aと第2円弧面12Aは、接触する。
【選択図】図6
特許請求の範囲【請求項１】
シートの一方の面をガイドする第１ガイドを有する本体と、
シートの他方の面に接して回転する搬送ローラと、
シートの前記他方の面をガイドする第２ガイドであって、前記第１ガイドと対向し、前記搬送ローラを回転可能に保持する第２ガイドであり、前記搬送ローラから離れた第１回動軸を中心に第１位置と第２位置との間で回動可能な第２ガイドと、
前記搬送ローラと同軸に設けられたローラギヤと、
前記本体に保持され、駆動源から駆動力を受けて回転する駆動ギヤであって、前記第２ガイドが前記第１位置に位置する場合に前記ローラギヤと噛み合い、前記第２ガイドが前記第２位置に位置する場合に前記ローラギヤとの噛み合いが外れる駆動ギヤと、を備え、
前記本体は、前記駆動ギヤと同軸の第１円弧面を有し、
前記第２ガイドは、前記ローラギヤと同軸の第２円弧面を有し、
前記第２ガイドが前記第１位置に位置する場合に、前記第１円弧面と前記第２円弧面とが接触することを特徴とするシート搬送装置。
続きを表示（約 1,000 文字）【請求項２】
前記本体は、
前記駆動ギヤを回転可能に保持するシャフトが固定されたギヤプレートと、
前記ギヤプレートに固定され、前記駆動ギヤを前記ギヤプレートとは反対側から覆うギヤカバーと、をさらに有し、
前記第１円弧面はギヤカバーに設けられていることを特徴とする請求項１に記載のシート搬送装置。
【請求項３】
前記第１ガイドには、前記搬送ローラと接触し、前記搬送ローラとの間でシートを搬送するピンチローラが設けられていることを特徴とする請求項１に記載のシート搬送装置。
【請求項４】
前記第２ガイドは、前記本体と係合して、前記第２ガイドを前記第１位置に保持する係合部を有することを特徴とする請求項１に記載のシート搬送装置。
【請求項５】
前記係合部はレバーであり、第２回動軸を中心に、前記本体と係合するロック位置と、前記本体との係合が外れるロック解除位置との間で回動可能であることを特徴とする請求項４に記載のシート搬送装置。
【請求項６】

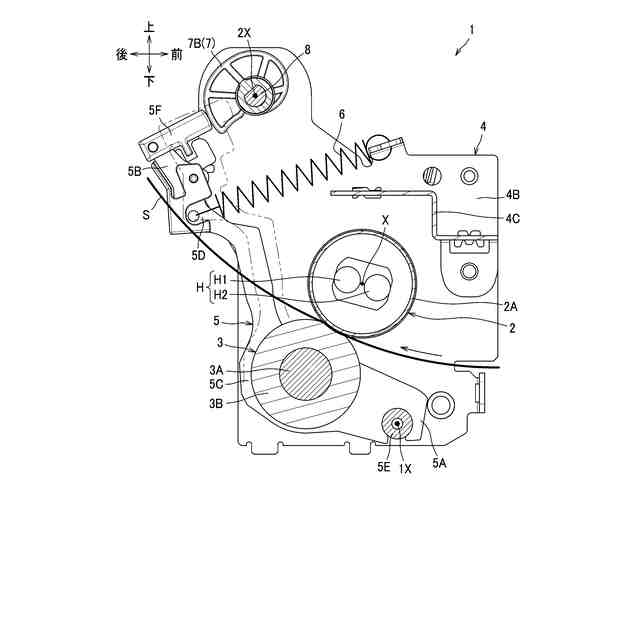

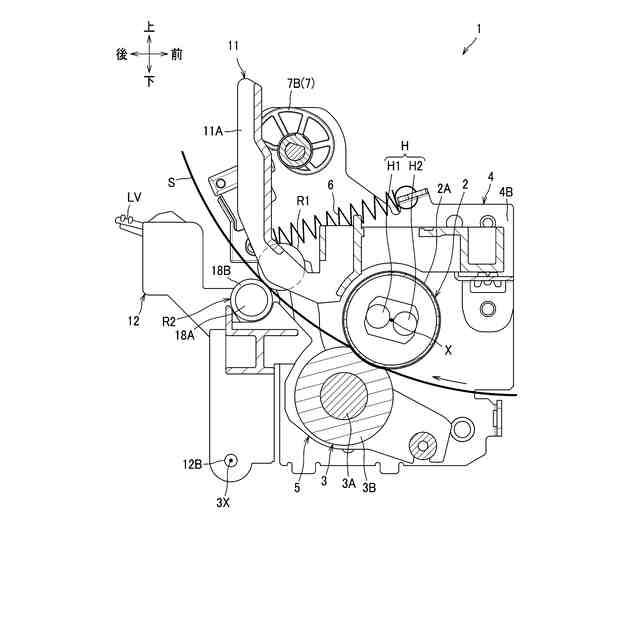

シートを加熱する加熱部材と、
前記加熱部材との間でシートをニップする加圧部材と、
前記加熱部材と前記加圧部材の間から排出されたシートの一方の面をガイドする第１ガイドを有する本体と、
シートの他方の面に接して回転する搬送ローラと、
シートの前記他方の面をガイドする第２ガイドであって、前記第１ガイドと対向し、前記搬送ローラを回転可能に保持する第２ガイドであり、前記搬送ローラから離れた第１回動軸を中心に第１位置と第２位置との間で回動可能な第２ガイドと、
前記搬送ローラと同軸に設けられたローラギヤと、
前記本体に保持され、駆動源から駆動力を受けて回転する駆動ギヤであって、前記第２ガイドが前記第１位置に位置する場合に前記ローラギヤと噛み合い、前記第２ガイドが前記第２位置に位置する場合に前記ローラギヤとの噛み合いが外れる駆動ギヤと、
を備え、
前記本体は、前記駆動ギヤと同軸の第１円弧面を有し、
前記第２ガイドは、前記ローラギヤと同軸の第２円弧面を有し、
前記第２ガイドが前記第１位置に位置する場合に、前記第１円弧面と前記第２円弧面とが接触することを特徴とする定着装置。
【請求項７】
本体筐体と、
請求項６に記載の定着装置と、を備え、

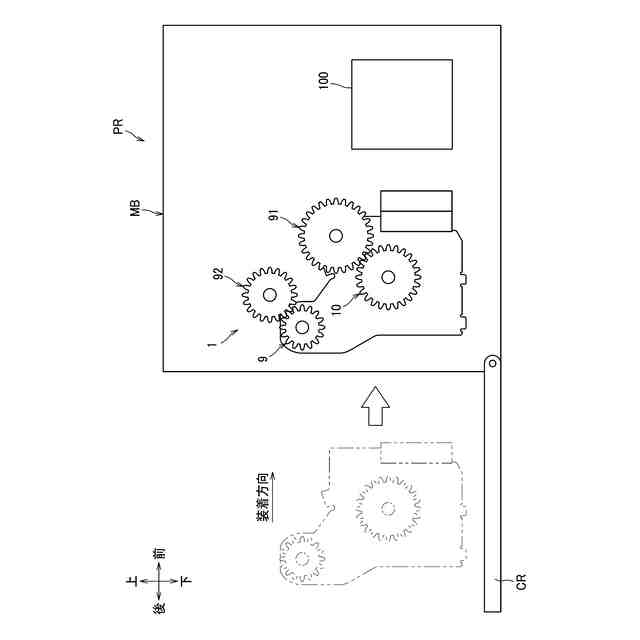

前記定着装置は前記本体筐体に着脱可能であることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート搬送装置、定着装置、および画像形成装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ジャム処理のため、加熱部材と加圧部材の間から排出されたシートを搬送する搬送ローラのニップを解除可能な定着装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１２４６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、対となる搬送ローラの一方のローラの端部に設けられたギヤと、他方のローラの端部に設けられたギヤとが噛み合い、一方のギヤに駆動力を入力して搬送ローラを回転させる場合、２つのギヤの軸間距離が一定でないと、搬送ローラの回転が不安定になるおそれがある。ニップを解除可能なシート搬送装置においては、一方のローラの位置を動かすことができるため、搬送ローラを駆動するための２つのギヤの軸間距離が不正確になりやすいという問題があった。
【０００５】
そこで、本発明は、ニップを解除可能な搬送ローラを駆動するための２つのギヤの軸間距離のばらつきを小さくすることができる搬送装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記した課題を解決するため、本発明に係るシート搬送装置は、本体と、搬送ローラと、第２ガイドと、ローラギヤと、駆動ギヤとを備える。
本体は、シートの一方の面をガイドする第１ガイドを有する。
搬送ローラは、シートの他方の面に接して回転する。
第２ガイドは、シートの他方の面をガイドする。第２ガイドは、第１ガイドと対向し、搬送ローラを回転可能に保持する。第２ガイドは、搬送ローラから離れた第１回動軸を中心に第１位置と第２位置との間で回動可能である。
ローラギヤは、搬送ローラと同軸に設けられる。
駆動ギヤは、本体に保持され、駆動源から駆動力を受けて回転する。駆動ギヤは、第２ガイドが第１位置に位置する場合にローラギヤと噛み合い、第２ガイドが第２位置に位置する場合にローラギヤとの噛み合いが外れる。
本体は、駆動ギヤと同軸の第１円弧面を有する。
第２ガイドは、ローラギヤと同軸の第２円弧面を有する。
第２ガイドが第１位置に位置する場合に、第１円弧面と第２円弧面は、接触する。
【０００７】
第２ガイドが第１位置に位置する場合に、第１円弧面と第２円弧面が接触するので、駆動ギヤとローラギヤの軸間距離のばらつきを小さくすることができる。
【０００８】
本体は、駆動ギヤを回転可能に保持するシャフトが固定されたギヤプレートと、ギヤプレートに固定され、駆動ギヤをギヤプレートとは反対側から覆うギヤカバーと、をさらに有していてもよい。第１円弧面はギヤカバーに設けられていてもよい。
【０００９】
駆動ギヤと第１円弧面が、ともにギヤプレートに保持されているため、第１円弧面を、駆動ギヤと同軸にしやすい。
【００１０】
第１ガイドには、搬送ローラと接触し、搬送ローラとの間でシートを搬送するピンチローラが設けられていてもよい。
（【００１１】以降は省略されています）
