公開番号2025132480
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030086
出願日2024-02-29
発明の名称スキャナ、スキャナのためのコンピュータプログラム及び方法
出願人ブラザー工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H04N 1/00 20060101AFI20250903BHJP(電気通信技術)
要約【課題】ログ情報を記憶するためのメモリ容量を少なくするための技術を開示する。
【解決手段】スキャナは、メモリと、原稿が載置されるべき載置台と、カバー部材と、読取センサと、を備えるスキャン実行部と、スキャン実行指示が取得される場合に、原稿のスキャンをスキャン実行部に実行させるスキャン制御部と、スキャンデータを保存させる保存制御部と、第1のタイミングから第2のタイミングまでの期間において、スキャナに対するアクションのログを示すログ情報をメモリに記憶するログ記憶部であって、第1のタイミングは、カバー部材が閉位置から開位置に移動されるタイミングを含み、第2のタイミングは、第1のタイミングから第1の所定時間が経過するタイミングを含み、第1のタイミングから第2のタイミングまでの期間以外の期間において、ログ情報はメモリに記憶されない、ログ記憶部と、ログ情報を出力する出力部と、を備えてもよい。
【選択図】図3
特許請求の範囲【請求項１】
スキャナであって、
メモリと、
原稿が載置されるべき載置台と、前記載置台に対する開位置及び閉位置の間で移動可能なカバー部材と、前記載置台に載置される前記原稿を読み取る読取センサと、を備えるスキャン実行部と、
スキャン実行指示が取得される場合に、前記原稿のスキャンを前記スキャン実行部に実行させるスキャン制御部と、
前記原稿のスキャンによって得られるスキャンデータを所定の保存先に保存させる保存制御部と、
第１のタイミングから第２のタイミングまでの期間において、前記スキャナに対するアクションのログを示すログ情報を前記メモリに記憶するログ記憶部であって、
前記第１のタイミングは、前記カバー部材が前記閉位置から前記開位置に移動されるタイミングを含み、
前記第２のタイミングは、前記第１のタイミングから第１の所定時間が経過するタイミングを含み、
前記第１のタイミングから前記第２のタイミングまでの前記期間以外の期間において、前記ログ情報は前記メモリに記憶されない、前記ログ記憶部と、
前記メモリ内の前記ログ情報を出力する出力部と、を備える、スキャナ。
続きを表示（約 1,100 文字）【請求項２】
前記ログ記憶部は、前記第１のタイミングから前記第１の所定時間が経過するまでの間に前記スキャン実行指示が取得される場合に、前記第２のタイミングに代わる新たな第２のタイミングを決定し、
前記新たな第２のタイミングは、前記スキャン実行指示が取得されてから第２の所定時間が経過するタイミングを含む、請求項１に記載のスキャナ。
【請求項３】
前記ログ記憶部は、前記第１のタイミングから前記第１の所定時間が経過するまでの間に前記カバー部材が前記閉位置から前記開位置に再び移動される場合に、前記第２のタイミングに代わる新たな第２のタイミングを決定し、
前記新たな第２のタイミングは、前記カバー部材が前記閉位置から前記開位置に再び移動されてから第３の所定時間が経過するタイミングを含む、請求項１に記載のスキャナ。
【請求項４】
前記アクションは、前記カバー部材が前記閉位置から前記開位置に移動されることを含む、請求項１に記載のスキャナ。
【請求項５】
前記アクションは、外部装置からの通信によって前記スキャン実行指示が取得されることを含み、
前記ログ情報は、前記スキャン実行指示の送信元である前記外部装置のＩＰアドレスを含む、請求項１に記載のスキャナ。
【請求項６】
前記カバー部材は、前記カバー部材に載置される前記原稿を前記読取センサに向けて搬送する搬送部を備え、
前記第１のタイミングは、さらに、前記原稿が前記カバー部材に載置されるタイミングを含み、
前記第２のタイミングは、さらに、前記カバー部材に載置される前記原稿のスキャンが完了するタイミングを含む、請求項１に記載のスキャナ。
【請求項７】
前記アクションは、前記原稿が前記カバー部材に載置されることを含む、請求項６に記載のスキャナ。
【請求項８】
前記アクションは、外部装置からの通信によって前記スキャン実行指示が取得されることを含み、
前記ログ情報は、前記スキャン実行指示の送信元である前記外部装置のＩＰアドレスを含む、請求項６に記載のスキャナ。
【請求項９】
前記出力部は、前記カバー部材に載置される前記原稿のスキャンが完了する場合に、前記ログ情報を出力する、請求項６に記載のスキャナ。
【請求項１０】
前記出力部は、前記第１のタイミングの後に、前記カバー部材が前記閉位置から前記開位置に再び移動される場合に、前記ログ情報を出力する、請求項１に記載のスキャナ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書では、スキャナに対するアクションのログを示すログ情報を記憶する技術を開示する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、画像読取装置が開示されている。画像読取装置は、画像読取装置が動作した際の動作ログを記録し、当該動作ログをサーバへ送信する。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２２００７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書では、ログ情報を記憶するためのメモリ容量を少なくするための技術を開示する。
【課題を解決するための手段】
【０００５】
本明細書は、スキャナを開示する。スキャナは、メモリと、原稿が載置されるべき載置台と、前記載置台に対する開位置及び閉位置の間で移動可能なカバー部材と、前記載置台に載置される前記原稿を読み取る読取センサと、を備えるスキャン実行部と、スキャン実行指示が取得される場合に、前記原稿のスキャンを前記スキャン実行部に実行させるスキャン制御部と、前記原稿のスキャンによって得られるスキャンデータを所定の保存先に保存させる保存制御部と、第１のタイミングから第２のタイミングまでの期間において、前記スキャナに対するアクションのログを示すログ情報を前記メモリに記憶するログ記憶部であって、前記第１のタイミングは、前記カバー部材が前記閉位置から前記開位置に移動されるタイミングを含み、前記第２のタイミングは、前記第１のタイミングから第１の所定時間が経過するタイミングを含み、前記第１のタイミングから前記第２のタイミングまでの前記期間以外の期間において、前記ログ情報は前記メモリに記憶されない、前記ログ記憶部と、前記メモリ内の前記ログ情報を出力する出力部と、を備えてもよい。
【０００６】
上記の構成によると、スキャナは、第１のタイミングから第２のタイミングまでの期間において、スキャナに対するアクションのログを示すログ情報をメモリに記憶する一方で、第１のタイミングから第２のタイミングまでの期間以外の期間において、ログ情報をメモリに記憶しない。このために、全てのログ情報をスキャナのメモリ内に記憶する構成と比べると、ログ情報を記憶するためのメモリ容量を少なくすることができる。
【０００７】
上記のスキャナを実現するためのコンピュータプログラム、当該コンピュータプログラムを記憶するコンピュータ可読記憶媒体、及び、上記のスキャナによって実行される方法も新規で有用である。
【図面の簡単な説明】
【０００８】

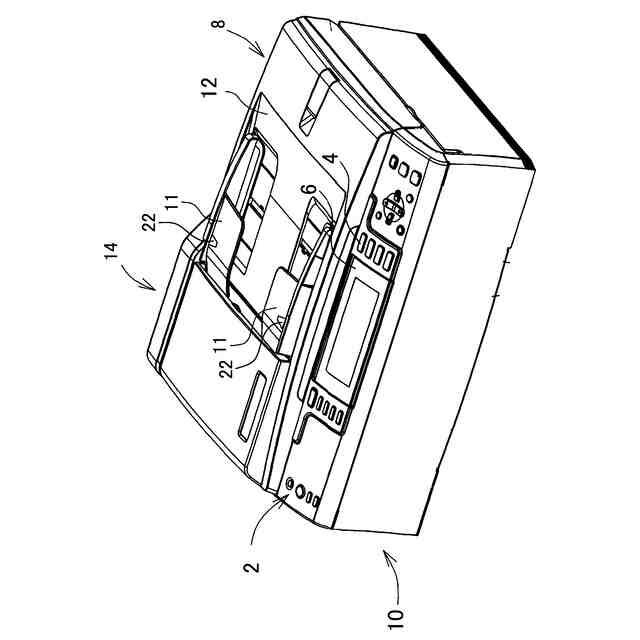

カバー部材が閉じられているスキャナの斜視図を示す。

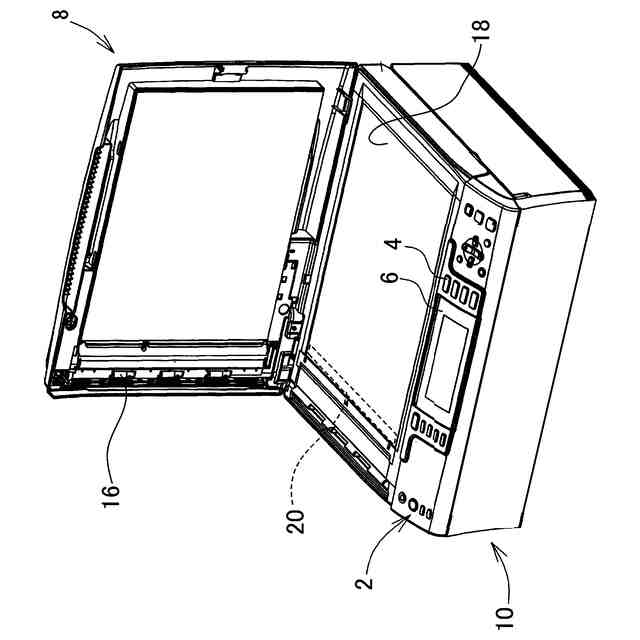

カバー部材が開かれているスキャナの斜視図を示す。

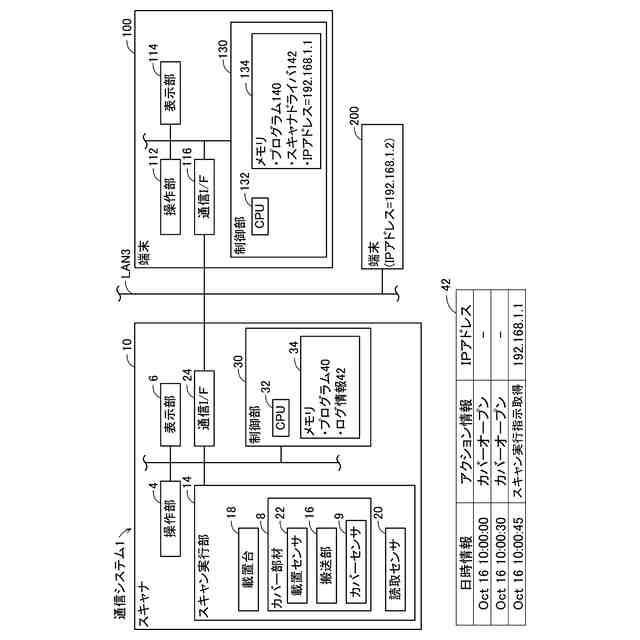

スキャナの制御構成を示す。

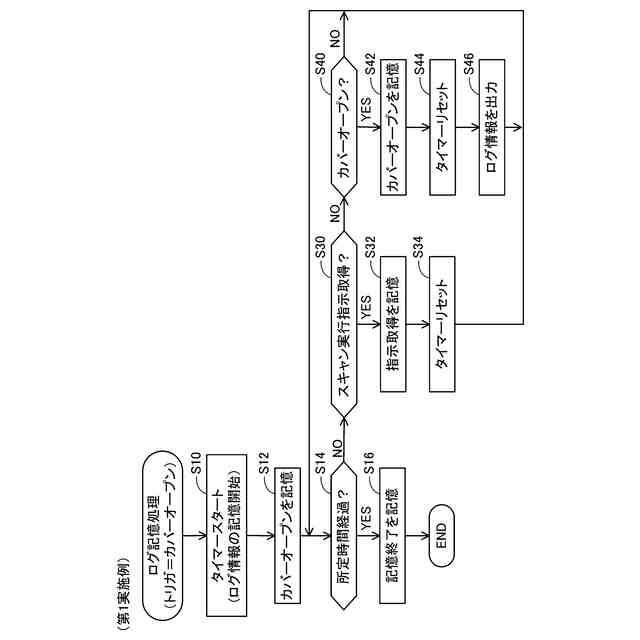

ログ記憶処理のフローチャートを示す。

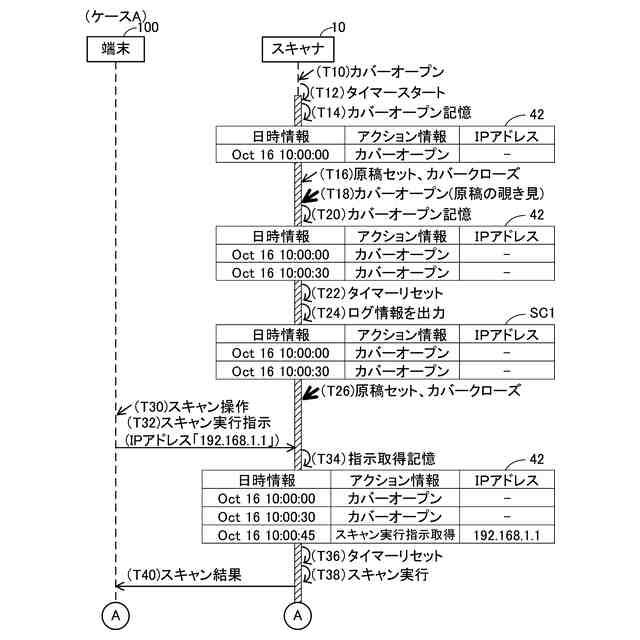

ケースＡのシーケンス図を示す。
図５の続きのシーケンス図を示す。

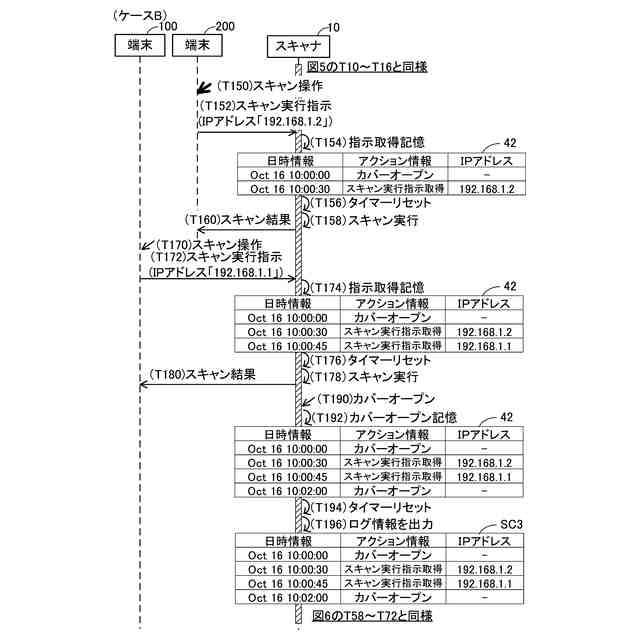

ケースＢのシーケンス図を示す。

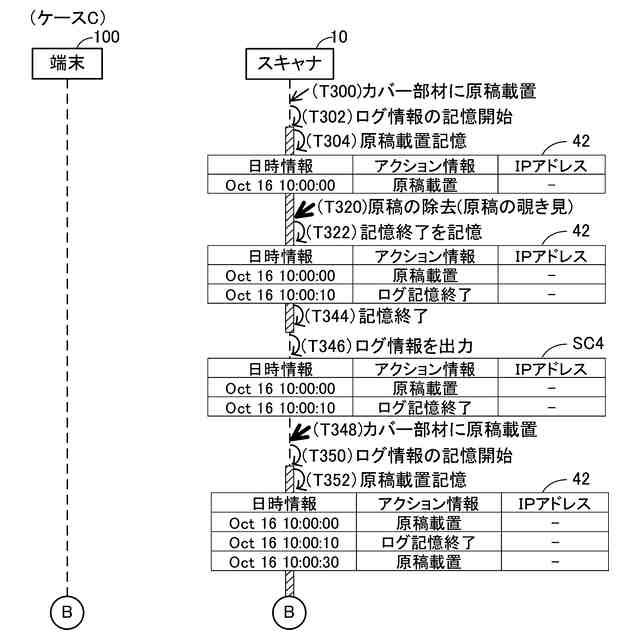

ケースＣのシーケンス図を示す。

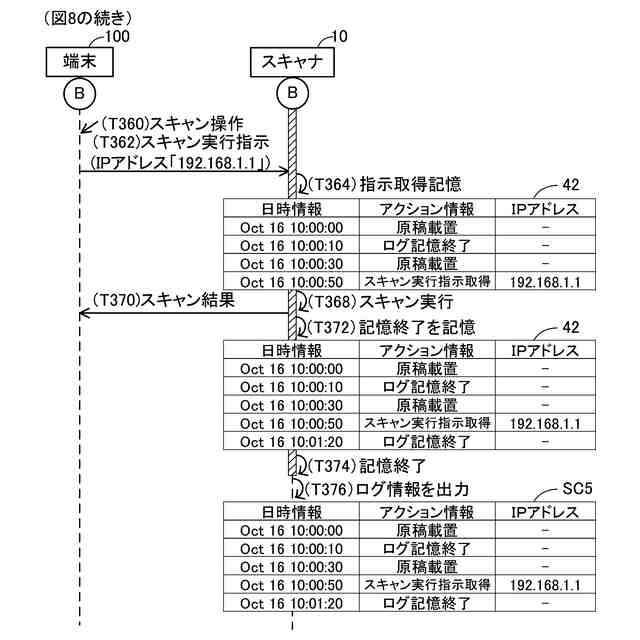

図８の続きのシーケンス図を示す。
ケースＤのシーケンス図を示す。
図１０の続きのシーケンス図を示す。
【発明を実施するための形態】
【０００９】
（第１実施例）
（スキャナ１０のハードウェア構成；図１，図２）
スキャナ１０は、スキャン機能を実行可能な装置である。図１に示されるように、スキャナ１０は、操作パネル２とスキャン実行部１４とを備える。
【００１０】
操作パネル２は、操作部４と表示部６とを備える。操作部４は、複数のボタンを備える。ユーザは、操作部４を操作することによって、様々な指示をスキャナ１０に入力することができる。表示部６は、様々な情報を表示するためのディスプレイである。表示部６は、本実施例では、いわゆるタッチパネル（即ち操作部）として機能しないが、変形例では、タッチパネルとして機能してもよい。
