公開番号2025139645
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038590
出願日2024-03-13
発明の名称トリガスイッチ
出願人オムロン株式会社
代理人弁理士法人あーく事務所
主分類H01H 13/14 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】筐体の気密性を高めるトリガスイッチを提供する。

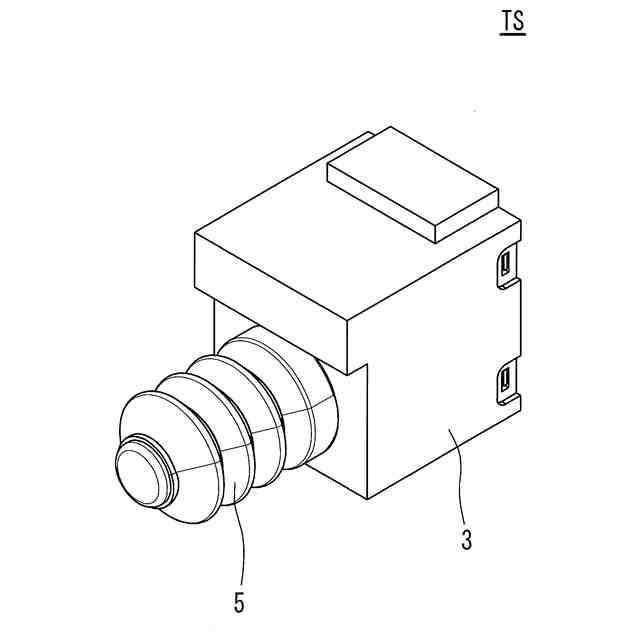

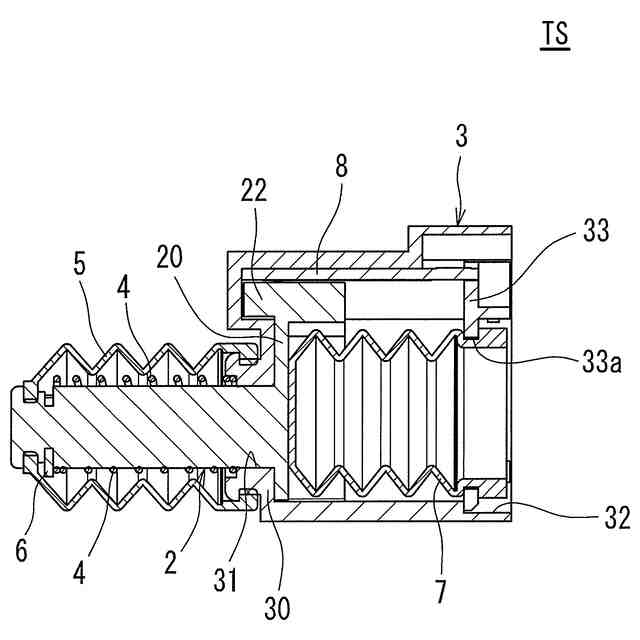

【解決手段】トリガスイッチTSは、押込操作を受けて第1側から第2側へ移動する軸部材2と、軸部材2の第2側を移動可能に収容する筐体3とを備える。トリガスイッチTSは、筐体3の外部で軸部材2を覆う可撓性の外部管状部材5と、筐体3の内部に収容され軸部材2の他端側に取り付けられた可撓性の内部管状部材7とを備える。筐体3は、第1側の前壁部30に軸部材2を挿通させる挿通孔31が形成され、第2側の後壁部33に通気孔33aが形成されている。外部管状部材5は、第1側の端部が軸部材2の第1側で密閉されており、第2側の開口が挿通孔31の周縁と密着している。内部管状部材7は、第1側の開口が密閉されており、第2側の開口が通気孔33aの周縁と密着している。
【選択図】図6
特許請求の範囲【請求項１】
押込操作を受けて第１側から第２側へ移動するトリガキャップが第１側に取り付けられる軸部材と、前記軸部材の第２側を移動可能に収容する筐体とを備えるトリガスイッチであって、
前記筐体の外部で前記軸部材を覆う可撓性の外部管状部材と、
前記筐体の内部に収容され前記軸部材の第２側に取り付けられた可撓性の内部管状部材と
を備え、
前記筐体は、
第１側の第１壁部に前記軸部材を挿通させる挿通孔が形成され、
第２側の第２壁部に通気孔が形成されており、
前記外部管状部材は、
第１側の端部が前記軸部材の第１側で密閉されており、
第２側の開口が前記挿通孔の周縁と密着しており、
前記内部管状部材は、
第１側の端部が密閉されており、
第２側の開口が前記通気孔の周縁と密着している
ことを特徴とするトリガスイッチ。
続きを表示（約 670 文字）【請求項２】
請求項１に記載のトリガスイッチであって、
前記外部管状部材内の空間の体積と、前記筐体から前記内部管状部材が占める空間を除いた空間の体積との和は、前記軸部材の位置に拠らず略一定である
ことを特徴とするトリガスイッチ。
【請求項３】
請求項１又は請求項２に記載のトリガスイッチであって、
前記外部管状部材内及び前記筐体内の間は、前記挿通孔を介して、気体が通過可能に連通している
ことを特徴とするトリガスイッチ。
【請求項４】
請求項３に記載のトリガスイッチであって、
前記筐体内に収容され、前記軸部材の第２側に取り付けられた可動接点と、
前記筐体内に取り付けられ、前記可動接点と接離する固定接点と
を備え、
前記可動接点及び前記固定接点は、気体が通過可能な領域に配置されている
ことを特徴とするトリガスイッチ。
【請求項５】
請求項１又は請求項２に記載のトリガスイッチであって、
前記軸部材を第１側へ付勢する付勢部材を備え、
前記外部環状部材又は前記内部管状部材は、前記付勢部材を覆う
ことを特徴とするトリガスイッチ。
【請求項６】
請求項１又は請求項２に記載のトリガスイッチであって、
前記外部管状部材の第１側は、開口しており、
前記軸部材の第１側の端部近傍の周囲に、密着した状態で固定されている
ことを特徴とするトリガスイッチ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、押込操作を受け付けるトリガキャップが取り付けられる軸部材と、軸部材が挿通された筐体とを備えるトリガスイッチに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

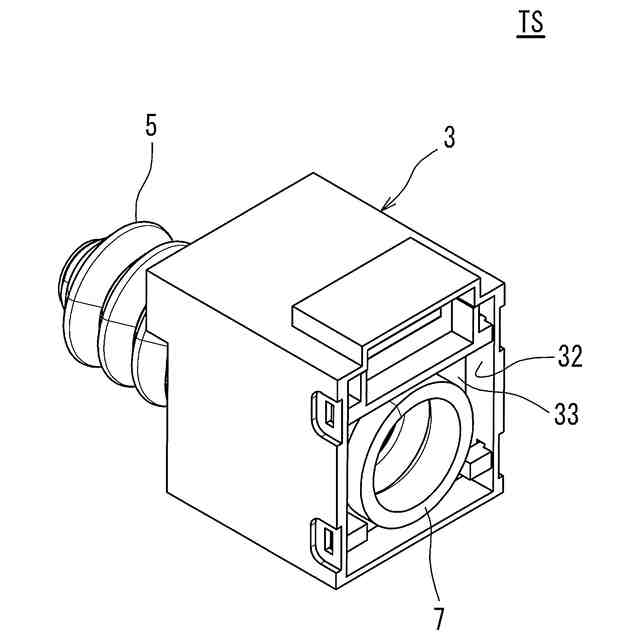

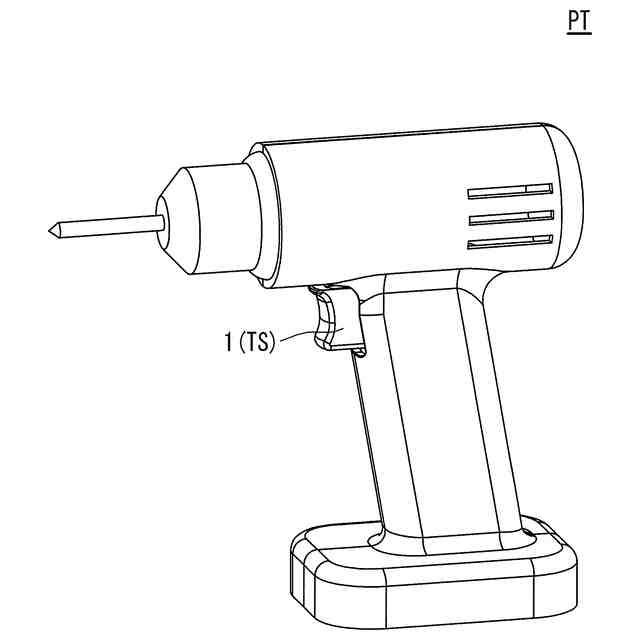

電動工具の操作用として、操作者の押込操作を受け付けるトリガキャップと、一端側にトリガキャップが取り付けられた軸部材（プランジャ）と、軸部材の他端側を収容する筐体とを備えたトリガスイッチが用いられている。筐体内には、回路を開閉する接点部材等が収容されているため、筐体には、防水及び防塵を目的とした気密性が要求される。
【０００３】
トリガスイッチに対して、操作者が押込操作を行った場合、押込操作に係るストロークに応じて、軸部材が、筐体内に押し込まれ、また筐体外へ押し出される。軸部材が筐体に対して移動することにより、筐体内の気圧が変化する。筐体内の気圧の変化は、防水性、防塵性等の気密性に悪影響を与えるため、様々な対策が提案されている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－０５４３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述のように、トリガスイッチには、筐体の気密性が求められている。
【０００６】
本願は、斯かる事情に鑑みてなされたものであり、気密性を高めることが可能なトリガスイッチの開示を目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本願開示のトリガスイッチは、押込操作を受けて第１側から第２側へ移動するトリガキャップが第１側に取り付けられる軸部材と、前記軸部材の第２側を移動可能に収容する筐体とを備えるトリガスイッチであって、前記筐体の外部で前記軸部材を覆う可撓性の外部管状部材と、前記筐体の内部に収容され前記軸部材の第２側に取り付けられた可撓性の内部管状部材とを備え、前記筐体は、第１側の第１壁部に前記軸部材を挿通させる挿通孔が形成され、第２側の第２壁部に通気孔が形成されており、前記外部管状部材は、第１側の端部が前記軸部材の第１側で密閉されており、第２側の開口が前記挿通孔の周縁と密着しており、前記内部管状部材は、第１側の端部が密閉されており、第２側の開口が前記通気孔の周縁と密着していることを特徴とする。
【０００８】

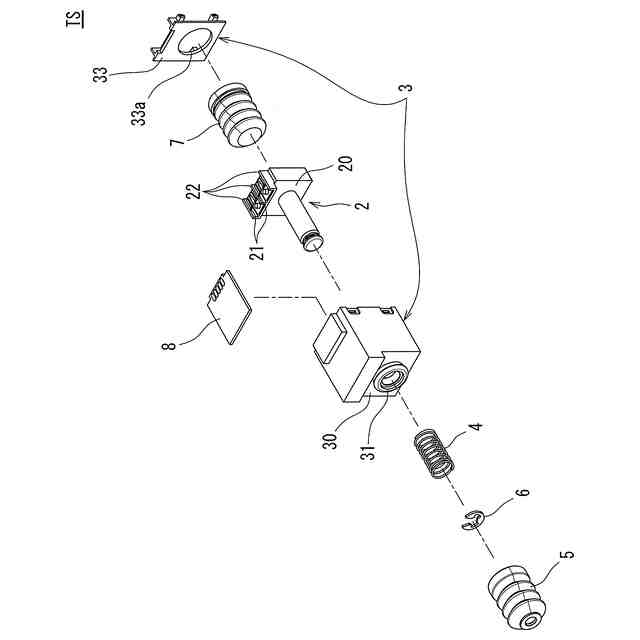

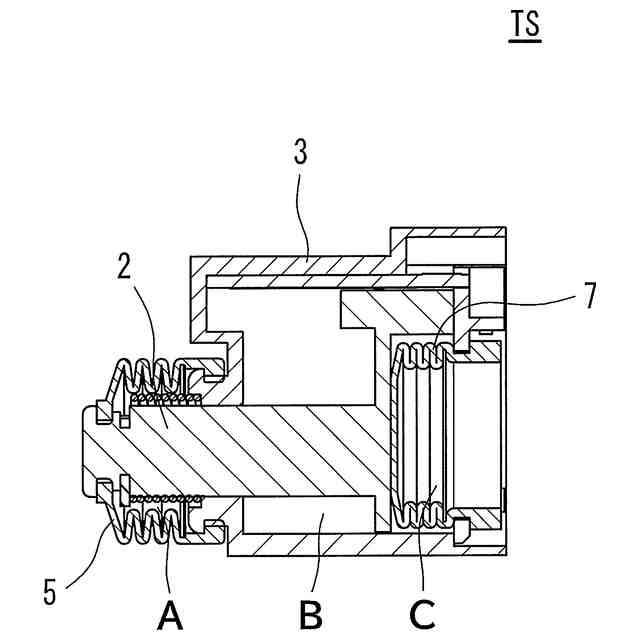

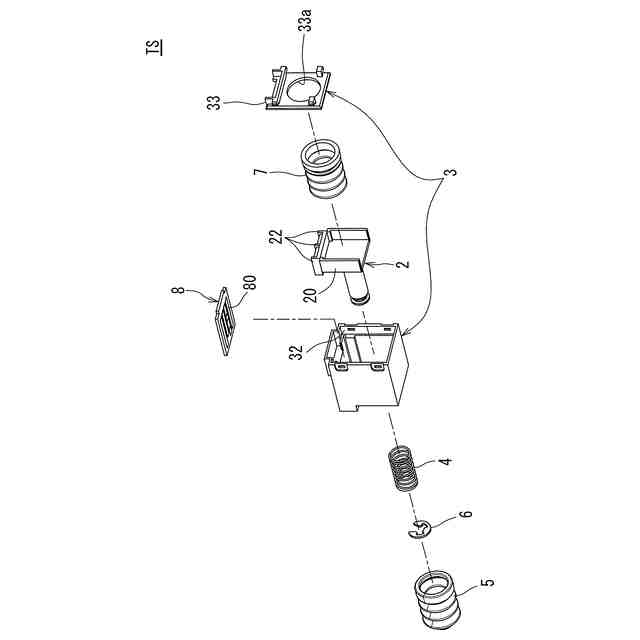

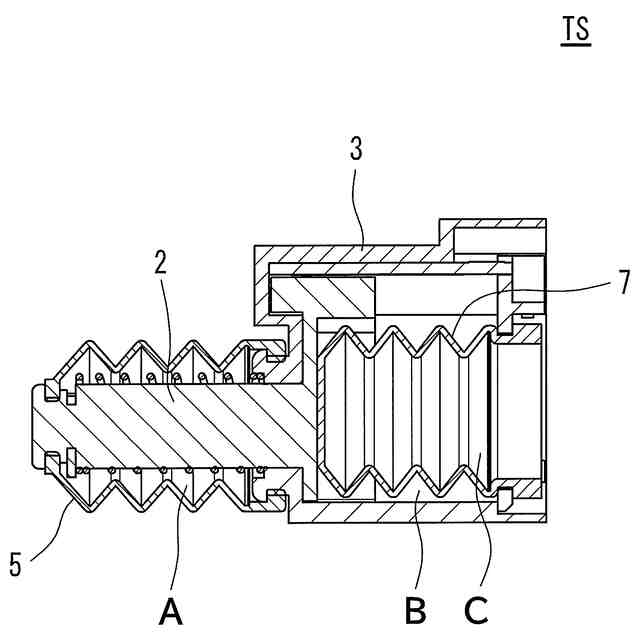

また、前記トリガスイッチにおいて、前記外部管状部材内の空間の体積と、前記筐体から前記内部管状部材が占める空間を除いた空間の体積との和は、前記軸部材の位置に拠らず略一定であることを特徴とする。
【０００９】
また、前記トリガスイッチにおいて、前記外部管状部材内及び前記筐体内の間は、前記挿通孔を介して、気体が通過可能に連通していることを特徴とする。
【００１０】
また、前記トリガスイッチにおいて、前記筐体内に収容され、前記軸部材の第２側に取り付けられた可動接点と、前記筐体内に取り付けられ、前記可動接点と接離する固定接点とを備え、前記可動接点及び前記固定接点は、気体が通過可能な領域に配置されていることを特徴とする。
（【００１１】以降は省略されています）
