公開番号2025139732
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038726
出願日2024-03-13
発明の名称放送システム及び放送方法
出願人株式会社国際電気
代理人個人
主分類H04B 17/18 20150101AFI20250919BHJP(電気通信技術)
要約【課題】後段装置において放送休止中か異常発生かを判別可能とし、システムの状態を容易に把握できる放送システム及び放送方法を提供する。

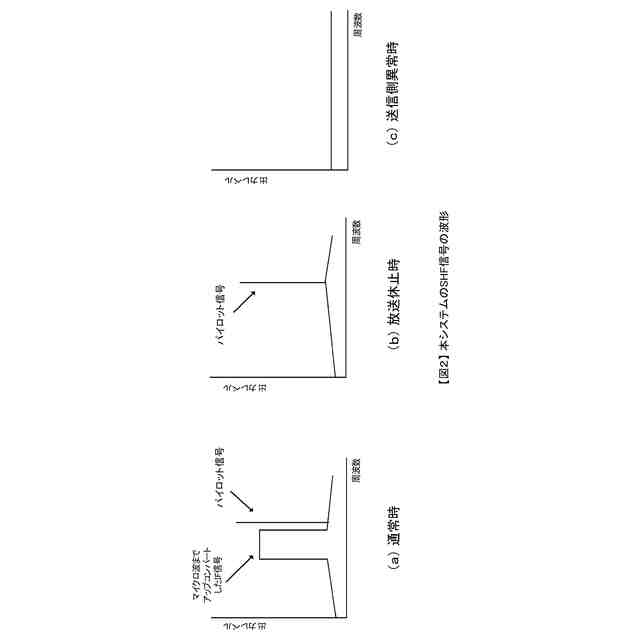

【解決手段】放送信号を送信する送信装置1と、当該放送信号を受信して後段の装置に出力する受信装置2とを備え、送信装置1が、放送信号を送信する時は、放送信号にパイロット信号を付加して送信し、放送休止時は、パイロット信号のみを送信し、受信装置2が、放送信号とパイロット信号の双方を受信した場合には、放送信号をパイロット信号に基づいて位相雑音をキャンセリングして出力し、パイロット信号のみを受信した場合には、放送休止中の信号を出力し、パイロット信号を受信しない場合には、異常発生の信号を出力するとする放送システム及び放送方法としている。
【選択図】図1
特許請求の範囲【請求項１】
地上デジタル放送の放送信号を送信する送信装置と、前記放送信号を受信して後段に出力する受信装置とを備える放送システムであって、
前記送信装置は、前記放送信号を送信する時は、前記放送信号にパイロット信号を付加して送信し、放送休止時は、前記パイロット信号のみ送信し、
前記受信装置は、前記放送信号と前記パイロット信号の双方を受信した場合には、当該放送信号を当該パイロット信号に基づき位相雑音をキャンセリングして出力し、前記パイロット信号のみを受信した場合には、放送休止中の信号を出力し、前記パイロット信号を受信しない場合には、異常発生の信号を出力することを特徴とする放送システム。
続きを表示（約 1,200 文字）【請求項２】
前記送信装置は、
前記放送信号をＩＦ信号に変調する第１のデジタル変調器と、
前記放送信号をＩＦ信号に変調する第２のデジタル変調器と、
前記第１のデジタル変調器からのＩＦ信号に前記パイロット信号を付加してマイクロ波までアップコンバートし、電力増幅を行う第１の送信変換器と、
前記第２のデジタル変調器からのＩＦ信号に前記パイロット信号を付加してマイクロ波までアップコンバートし、電力増幅を行う第２の送信変換器と、
前記第１の送信変換器又は前記第２の送信変換器の出力のいずれかを選択して出力する切替器と、を備え、
前記切替器が、放送休止時を検出すると、前記第１の送信変換器と前記第２の送信変換器に前記パイロット信号のみを送信するよう制御することを特徴とする請求項１記載の放送システム。
【請求項３】
前記受信装置は、
前記送信装置からの前記放送信号を受信して分配する分配器と、
前記分配器で分配された一方の前記放送信号をＩＦ信号に変換する第１の受信変換器と、
前記分配器で分配された他方の前記放送信号をＩＦ信号に変換する第２の受信変換器とを備え、

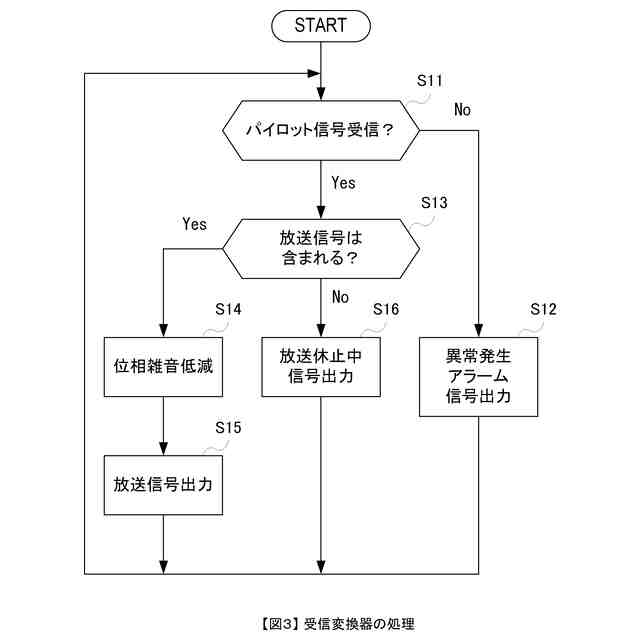

前記第１の受信変換器が、前記ＩＦ信号の位相雑音を前記付与されたパイロット信号を用いてキャンセリングし、前記パイロット信号のみを受信した場合には放送休止中の信号を出力し、前記パイロット信号を受信しなかった場合には、異常発生の信号を出力し、
前記第２の受信変換器が、前記ＩＦ信号の位相雑音を前記付与されたパイロット信号を用いてキャンセリングし、前記パイロット信号のみを受信した場合には放送休止中の信号を出力し、前記パイロット信号を受信しなかった場合には、異常発生の信号を出力することを特徴とする請求項２記載の放送システム。
【請求項４】
受信装置の後段に後段装置を設け、
前記後段装置が、前記放送休止中の信号を入力すると、スタンバイ状態で動作し、前記異常発生の信号を入力すると、メンテナンス状態で動作することを特徴とする請求項１記載の放送システム。
【請求項５】
地上デジタル放送の放送信号を送信する送信装置と、前記放送信号を受信して後段の装置へ出力する受信装置とを備える放送システムにおける放送方法であって、
前記送信装置が前記放送信号を送信する時は、前記放送信号にパイロット信号を付加して送信し、前記受信装置は、前記放送信号と前記パイロット信号の双方を受信して、当該放送信号を当該パイロット信号に基づき位相雑音をキャンセリングして出力し、
放送休止時は、前記送信装置が前記パイロット信号のみ送信し、前記受信装置は、前記パイロット信号のみを受信した場合には、放送休止中の信号を出力し、前記パイロット信号を受信しない場合には、異常発生の信号を出力することを特徴とする放送方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放送信号を伝送する放送システムに係り、特に、後段装置においてシステムの状態を容易に把握可能とする放送システム及び放送方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
［従来の技術：図４］
ＳＨＦ（Super High Frequency）信号で地上デジタル放送の放送信号を伝送する放送システムがある。従来の放送システムについて図４を用いて説明する。図４は、従来の放送システムの概略構成を示す説明図である。ここでは、親局と中継局、又は中継局と中継局との間を中継伝送するＩＦ（Intermediate Frequency）－ＴＴＬ（Transmitter to Transmitter Link）装置を示している。また、図４では、放送休止時の状態を表している。
【０００３】
図４に示すように、従来の放送システムは、送信装置３と、受信装置４とを備えている。
また、受信装置４の後段には、受信装置４から放送信号を受信する後段装置が接続されている。
【０００４】
送信装置３は、デジタル変調器３１ａ，３１ｂと、送信変換器３２ａ，３２ｂと、ＳＨＦ切替器３３と、アンテナ３４とを備えている。そして、デジタル変調器３１ａ及び送信変換器３２ａとから成る系と、デジタル変調器３１ｂ及び送信変換器３２ｂとから成る系によって二重化（冗長化）された構成となっており、一方の系が故障すると他方の系で運用を継続する。
尚、デジタル変調器３１ａ，３１ｂを区別しない場合にはデジタル変調器３１と記載することもある。また、送信変換器３２ａ，３２ｂを区別しない場合には、送信変換器３２と記載することもある。
【０００５】
デジタル変調器３１は、入力された地上デジタル放送信号をＯＦＤＭ（Orthogonal Frequency Division Multiplex：直交周波数分割多重）変調し、中継伝送するためのＩＦ信号を生成する。
送信変換器３２は、デジタル変調器３１から出力されるＩＦ信号の周波数をマイクロ波までアップコンバートしてＳＨＦ信号とし、電力増幅を行う。
【０００６】
ＳＨＦ切替器３３は、送信変換器３２ａ，３２ｂのいずれか一方からのＳＨＦ信号をアンテナ３４に出力するよう切り替える。
放送時間帯において機器が正常に動作している場合、ＳＨＦ切替器３３には、送信変換器３２ａ，３２ｂの両方からＳＨＦ信号が入力されており、その一方をアンテナ３４に出力する。系の選択は、予め設定された方法に従って行う。
アンテナ３４は、ＳＨＦ切替器３３から出力されたＳＨＦ信号を空中に放射する。
【０００７】
受信装置４は、アンテナ４１と、受信共用分配器４２と、受信変換器４３ａ，４３ｂとを備えている。受信変換器４３ａ，４３ｂを区別しない場合には、受信変換器４３と記載することもある。受信装置４も、受信変換器４３の故障に備えて冗長化が図られている。
【０００８】
アンテナ４１は、ＳＨＦ信号を捕捉する。
受信共用分配器４２は、アンテナ４１から入力されたＳＨＦ信号を受信変換器４３ａ，４３ｂに分配する。
受信変換器４３は、受信したＳＨＦ信号をＩＦ信号までダウンコンバートして復調し、ＩＦ信号（地上デジタル放送信号）を生成して中継出力する。
【０００９】

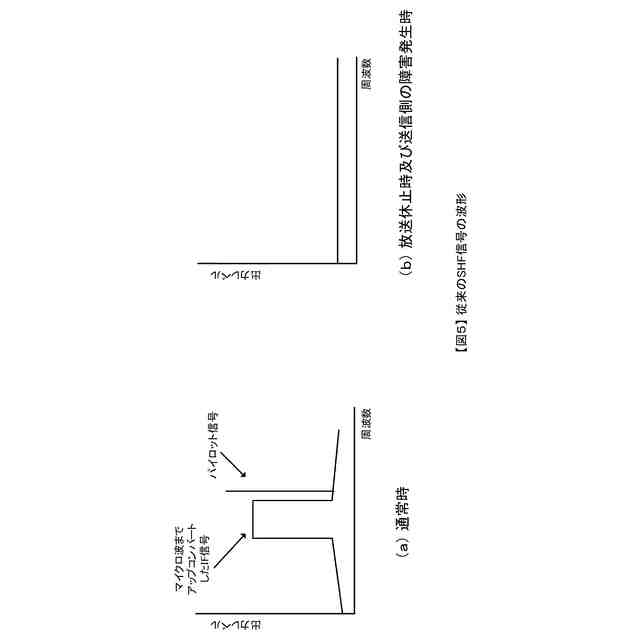

[従来の放送休止時の動作：図４]
次に、従来の放送システムにおける放送休止時の動作について図４を用いて説明する。
放送休止時には、デジタル変調器３１ａ，３２ｂには、地上デジタル放送信号（放送信号）は入力されない（図では「×」印で示している）。
デジタル変調器３１は、放送信号が入力されない場合には、ＳＨＦ切替器３３に対して入力信号断アラームを出力する。
【００１０】
ＳＨＦ切替器３３は、デジタル変調器３１ａ，３１ｂの両方から入力信号断アラームが入力された場合には、放送休止と判断して、放送変換器３２ａ，３２ｂにＳＨＦ信号の出力を停止するよう制御信号を出力する（停止制御信号）。これにより、送信装置からのＳＨＦ信号の出力は停止する。
そして、受信装置４では、受信変換器４３へのＳＨＦ信号が入力されず、受信変換器４３は、後段へのＩＦ信号（放送信号）の中継出力を停止する。
（【００１１】以降は省略されています）
