公開番号2025139811
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038855
出願日2024-03-13
発明の名称デジタルアナログ変換装置、表示ドライバ及び表示装置
出願人ローム株式会社
代理人弁理士法人レクスト国際特許事務所
主分類H03M 1/66 20060101AFI20250919BHJP(基本電子回路)
要約【目的】本発明は、ノイズを抑制して高品質なアナログの出力電圧を生成することが可能なデジタルアナログ変換装置、表示ドライバ及び表示装置を提供することを目的とする。
【構成】本発明は、バイナリーコードからなるデジタルデータ片中の上位NビットをNビットのグレイコードに変換し、Nビットのグレイコードと、デジタルデータ片から上位Nビットを省いたKビットのバイナリーコードと、からなる変換デジタルデータ片を出力するグレイコード変換回路と、互いに異なる電圧値を有する複数の参照電圧のうちから、変換デジタルデータ片中のNビットのグレイコードに基づく2つの参照電圧を選択する第1のデコーダと、変換デジタルデータ片中のKビットのバイナリーコードに基づき、夫々が2つの参照電圧のうちの一方又は他方を有する(K+1)個の電圧を出力する第2のデコーダと、当該(K+1)個の電圧の平均電圧を増幅することでアナログの電圧を生成する増幅回路と、を有する。

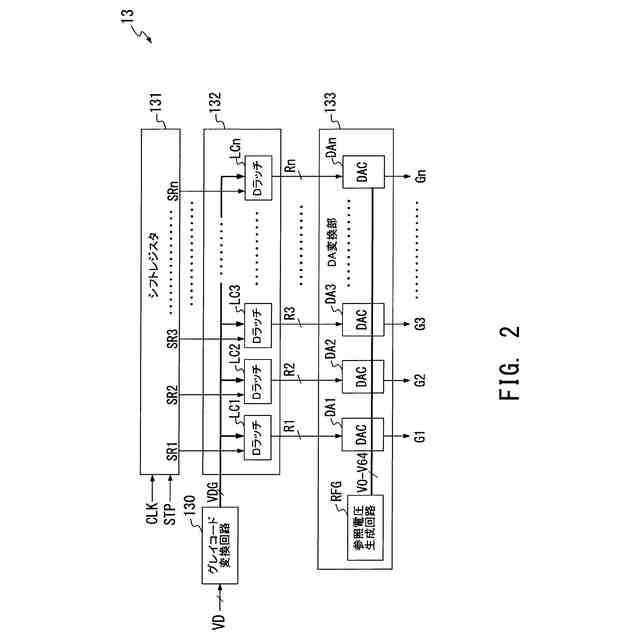

【選択図】図2
特許請求の範囲【請求項１】
バイナリーコードからなるデジタルデータ片をアナログの電圧に変換するデジタルアナログ変換装置であって、

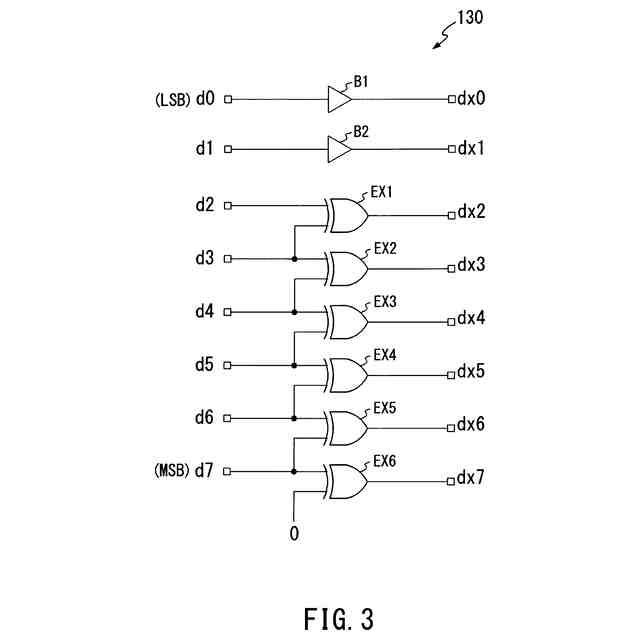

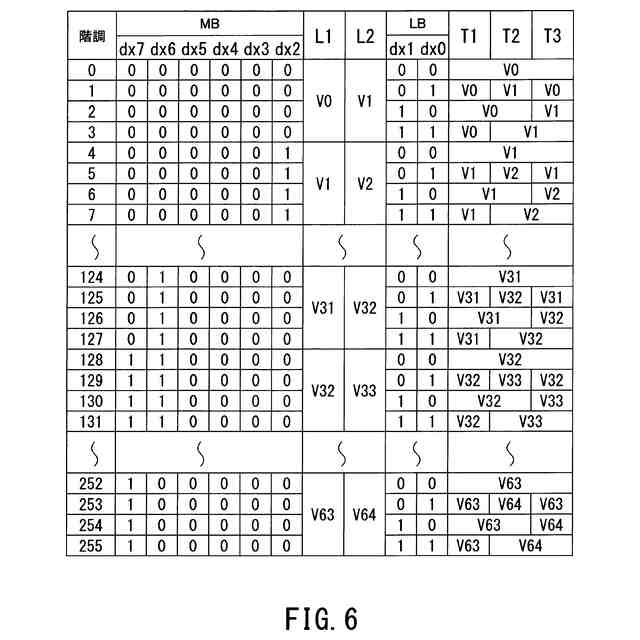

前記デジタルデータ片を受け、前記デジタルデータ片中の上位Ｎ（Ｎは２以上の整数）ビットをＮビットのグレイコードに変換し、前記Ｎビットのグレイコードと、前記デジタルデータ片から前記上位Ｎビットを省いたＫ（Ｋは２以上の整数）ビットのバイナリーコードと、からなる変換デジタルデータ片を出力するグレイコード変換回路と、

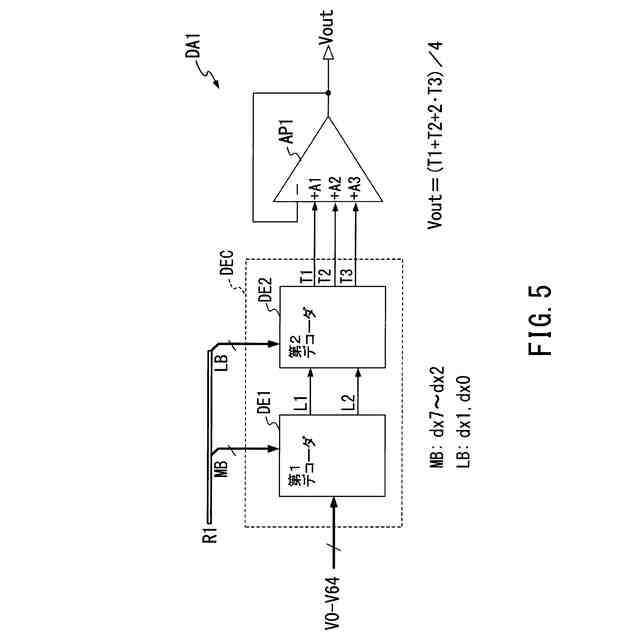

互いに異なる電圧値を有する複数の参照電圧を受け、前記複数の参照電圧のうちから、前記変換デジタルデータ片中の前記Ｎビットのグレイコードに基づく２つの参照電圧を選択する第１のデコーダと、
前記変換デジタルデータ片中の前記Ｋビットのバイナリーコードに基づき、夫々が前記２つの参照電圧のうちの一方又は他方を有する（Ｋ＋１）個の電圧を出力する第２のデコーダと、
前記（Ｋ＋１）個の電圧を受け、前記（Ｋ＋１）個の電圧の平均電圧を増幅することで前記アナログの電圧を生成する増幅回路と、を有することを特徴とするデジタルアナログ変換装置。
続きを表示（約 1,700 文字）【請求項２】
前記第１のデコーダは、前記複数の参照電圧のうちから、前記グレイコードに対応した大きさを有する、互いに隣接する一対の参照電圧を前記２つの参照電圧として選択することを特徴とする請求項１に記載のデジタルアナログ変換装置。
【請求項３】

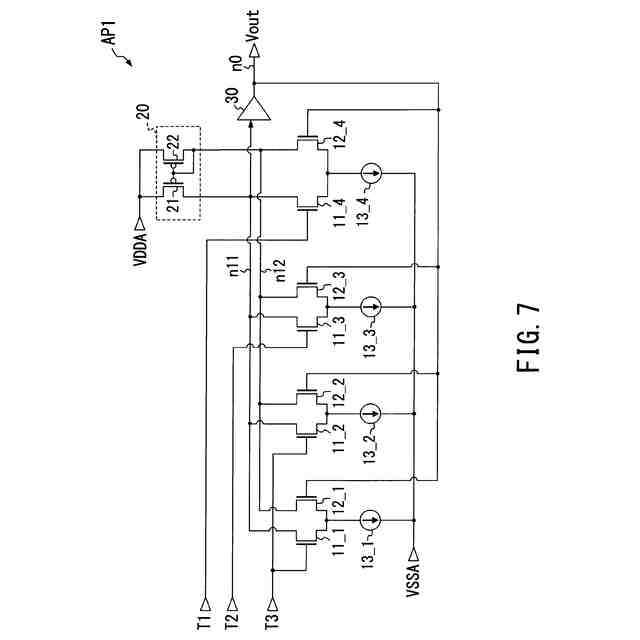

前記増幅回路は、自身の出力端子及び反転入力端子同士が接続されており且つ前記（Ｋ＋１）個の電圧を個別に受ける（Ｋ＋１）個の非反転入力端子を備えた、内挿機能を有するオペアンプであり、
前記（Ｋ＋１）個の電圧を所定の重み付け比をもって平均化することで、前記２つの参照電圧を線形補間した２
Ｋ
個の電圧のうちの１の電圧を、前記アナログの電圧として出力することを特徴とする請求項１又は２に記載のデジタルアナログ変換装置。
【請求項４】
映像信号に基づく各画素の輝度レベルをバイナリーコードで表す画素データ片の系列を受け、前記画素データ片の系列に含まれるｎ（ｎは２以上の整数）個の前記画素データ片毎に、前記画素データ片の各々を前記輝度レベルに対応した電圧値を有する第１～第ｎの出力電圧に変換して表示パネルの第１～第ｎのデータ線に供給する第１～第ｎのデジタルアナログ変換回路を含む表示ドライバであって、
前記画素データ片中の上位Ｎ（Ｎは２以上の整数）ビットをＮビットのグレイコードに変換し、前記Ｎビットのグレイコードと、前記画素データ片から前記上位Ｎビットを省いたＫ（Ｋは２以上の整数）ビットのバイナリーコードと、からなる変換画素データ片を出力するグレイコード変換回路を含み、
前記第１～第ｎのデジタルアナログ変換回路の各々は、
互いに異なる電圧値を有する複数の参照電圧を受け、前記複数の参照電圧のうちから、前記変換画素データ片中の前記Ｎビットのグレイコードに基づく２つの参照電圧を選択する第１のデコーダと、
前記変換画素データ片中の前記Ｋビットのバイナリーコードに基づき、夫々が前記２つの参照電圧のうちの一方又は他方を有する（Ｋ＋１）個の電圧を出力する第２のデコーダと、
前記（Ｋ＋１）個の電圧を受け、前記（Ｋ＋１）個の電圧の平均電圧を増幅することで前記アナログの電圧を生成する増幅回路と、を有することを特徴とする表示ドライバ。
【請求項５】
夫々に複数の表示セルが形成されている第１～第ｎ（ｎは２以上の整数）のデータ線が配置されている表示パネルと、
映像信号に基づく各画素の輝度レベルをバイナリーコードで表す画素データ片の系列を受け、前記画素データ片の系列に含まれるｎ（ｎは２以上の整数）個の前記画素データ片毎に、前記画素データ片の各々を前記輝度レベルに対応した電圧値を有する第１～第ｎの出力電圧に変換して前記表示パネルの前記第１～第ｎのデータ線に供給する第１～第ｎのデジタルアナログ変換回路を含む表示ドライバと、を有する表示装置であって、
前記表示ドライバは、
前記画素データ片中の上位Ｎ（Ｎは２以上の整数）ビットをＮビットのグレイコードに変換し、前記Ｎビットのグレイコードと、前記画素データ片から前記上位Ｎビットを省いたＫ（Ｋは２以上の整数）ビットのバイナリーコードと、からなる変換画素データ片を出力するグレイコード変換回路を含み、
前記第１～第ｎのデジタルアナログ変換回路の各々は、
互いに異なる電圧値を有する複数の参照電圧を受け、前記複数の参照電圧のうちから、前記変換画素データ片中の前記Ｎビットのグレイコードに基づく２つの参照電圧を選択する第１のデコーダと、
前記変換画素データ片中の前記Ｋビットのバイナリーコードに基づき、夫々が前記２つの参照電圧のうちの一方又は他方を有する（Ｋ＋１）個の電圧を出力する第２のデコーダと、
前記（Ｋ＋１）個の電圧を受け、前記（Ｋ＋１）個の電圧の平均電圧を増幅することで前記アナログの電圧を生成する増幅回路と、を有することを特徴とする表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デジタルアナログ変換装置、表示パネルを駆動する表示ドライバ及び表示装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

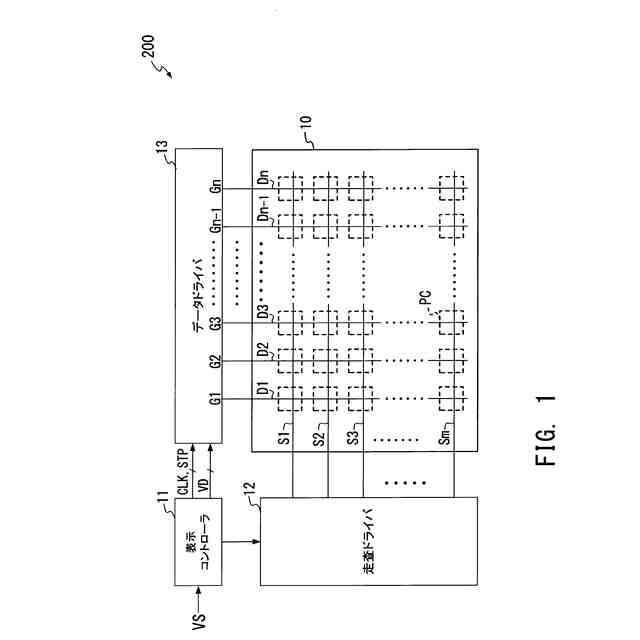

液晶表示装置として、複数のデータ線と複数の走査線が交叉して配置され、各交叉部に画素を担う表示セルが形成されている表示パネルと共に、当該表示パネルを駆動するソースドライバ及びゲートドライバを含むものが知られている（例えば特許文献１参照）。
【０００３】
ソースドライバは、シフトレジスタ、レベルシフタ、データレジスタラッチ、ＤＡ（digital to analog）変換部、出力アンプ部を含む。
【０００４】
シフトレジスタは、クロック信号に同期してラッチの選択を行う為の複数のラッチタイミング信号を生成し、データレジスタラッチに供給する。
【０００５】
データレジスタラッチは、シフトレジスタから供給されたラッチタイミング信号の各々に基づき、映像信号に基づく各表示セルに対応した、例えば８ビットの表示データ片をｎ個毎取り込む。レベルシフタは、ｎ個の表示データ片の各々に対して、各ビットに対応した信号レベルの振幅を増加するレベルシフト処理を施し、得られたレベルシフト後のｎ個の表示データ片の各々をＤＡ変換部に供給する。
【０００６】
ＤＡ変換部は、ガンマ回路と、ｎ個の表示データ片の各々に対応して設けられたｎ個の選択回路（デコーダ）を含む。ガンマ回路は、互いに異なる電圧値を有する例えば２５６個の電圧を参照電圧として生成してｎ個の選択回路の各々に供給する。選択回路の各々は、２５６個の参照電圧のうちから、自身が受けた８ビットの表示データ片にて示される値に対応した参照電圧を選択する。かかる構成により、ＤＡ変換部は、上記したｎ個の選択回路の各々によって選択したｎ個の参照電圧をｎ個の階調電圧として出力アンプ部に供給する。
【０００７】
出力アンプ部は、ｎ個の階調電圧を夫々個別に増幅したものを出力電圧として表示パネルのｎ本のデータ線に供給する。
【先行技術文献】
【特許文献】
【０００８】
特開２００９－１４５４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
近年、表示パネルの大画面化及び高解像度化に伴い、ソースドライバが表示パネルに出力する出力電圧の波形として高い表示品質が要求されている。
【００１０】
ところで、映像信号に基づく表示データ片は、一般的にバイナリーコードである。よって、１水平走査期間毎にＤＡ変換部に供給される表示データ片の輝度レベルが１階調分だけ変化しただけで、表示データ片を担う複数のビットのうちの多数のビットで論理反転が生じる場合がある。
（【００１１】以降は省略されています）
