公開番号2025142011
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025117545,2022173132
出願日2025-07-11,2022-10-28
発明の名称ワイヤーハーネスの幹線及びワイヤーハーネス
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H05K 3/32 20060101AFI20250919BHJP(他に分類されない電気技術)
要約【課題】大型化に対応しつつ、拡張性を向上させるワイヤーハーネスの幹線を提供する。
【解決手段】ワイヤーハーネス1の幹線10は、直線形状のフレキシブルプリント配線板11と、フレキシブルプリント配線板11の第1側端部11a及び第2側端部11bに各々1つ以上互いに間隔を置きながら設置される複数のコネクタ12とを備える。複数のコネクタ12は、それぞれ、外部の電線に取り付けられている外部コネクタと係合する構造を有する。
【選択図】図2
特許請求の範囲【請求項１】
直線形状のフレキシブルプリント配線板と、
前記フレキシブルプリント配線板の両方の側端部に各々１つ以上互いに間隔を置きながら設置される複数のコネクタと、を備え、
複数の前記コネクタは、それぞれ、外部の電線に取り付けられている外部コネクタと係合する構造を有する、ワイヤーハーネスの幹線。
続きを表示（約 510 文字）【請求項２】
前記フレキシブルプリント配線板の長さは、５００ｍｍ～１５００ｍｍの範囲にあり、
前記フレキシブルプリント配線板の幅は、４０ｍｍ～１００ｍｍの範囲にある、請求項１に記載のワイヤーハーネスの幹線。
【請求項３】
幹線と、
前記幹線と導通する複数の枝線と、を備え、
前記幹線は、請求項１又は２に記載のワイヤーハーネスの幹線であり、
複数の前記枝線は、それぞれ、前記幹線が備える前記コネクタと係合する前記外部コネクタを一方の端部に取り付けた前記電線で構成される、ワイヤーハーネス。
【請求項４】
電線で構成される補助配線を備え、
前記補助配線の一部は、前記幹線の長手方向の少なくとも一部に沿って配置される、請求項３に記載のワイヤーハーネス。
【請求項５】
電線で構成される補助幹線を備え、
前記幹線は、前記フレキシブルプリント配線板の一方の先端部に設置される補助コネクタを備え、
前記補助コネクタは、前記補助幹線に取り付けられている補助外部コネクタと係合する構造を有する、請求項３に記載のワイヤーハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤーハーネスの幹線及びワイヤーハーネスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、電力の供給や通信信号の伝達のために車両内に設置されるワイヤーハーネスがある。特許文献１は、フラットケーブル（Flexible Flat Cable；ＦＦＣ）と、フレキシブルプリント配線板（Flexible Printed Circuits；ＦＰＣ）とを組み合わせたフラットハーネスに関する技術を開示している。このフラットハーネスは、ＦＦＣとＦＰＣとの二種の配線を組み合わせることで、大電流用回路と小電流用回路とで使い分けることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２０３４３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されているフラットハーネスでは、その構造上、大型化させづらく、また、ＦＦＣとＦＰＣとは互いに一体化されているため、拡張性が低い。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、大型化に対応しつつ、拡張性を向上させるワイヤーハーネスの幹線及びワイヤーハーネスを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係るワイヤーハーネスの幹線は、直線形状のフレキシブルプリント配線板と、フレキシブルプリント配線板の両方の側端部に各々１つ以上互いに間隔を置きながら設置される複数のコネクタと、を備え、複数のコネクタは、それぞれ、外部の電線で構成される枝線に取り付けられている外部コネクタと係合する構造を有する。
【０００７】
本発明の他の態様に係るワイヤーハーネスは、幹線と、幹線と導通する複数の枝線と、を備え、幹線は、上記のワイヤーハーネスの幹線であり、複数の枝線は、それぞれ、幹線が備えるコネクタと係合する外部コネクタを一方の端部に取り付けた電線で構成される。
【発明の効果】
【０００８】
本発明によれば、大型化に対応しつつ、拡張性を向上させるワイヤーハーネスの幹線及びワイヤーハーネスを提供することができる。
【図面の簡単な説明】
【０００９】

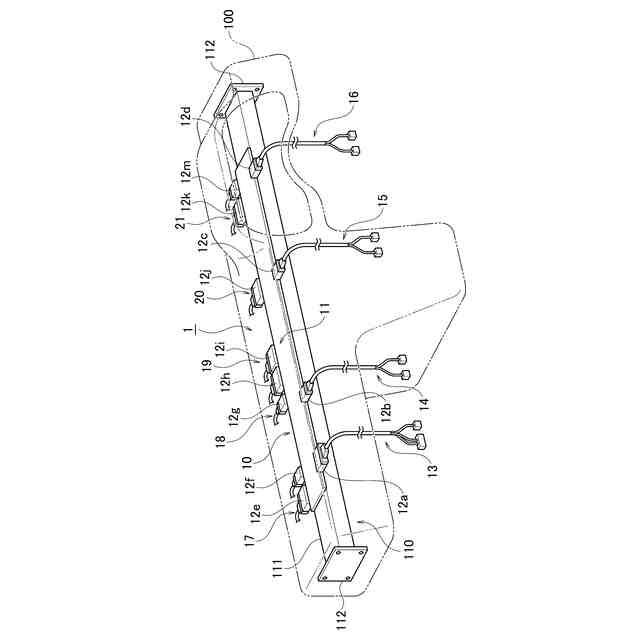

第１実施形態に係るワイヤーハーネスの設置例を示す図である。

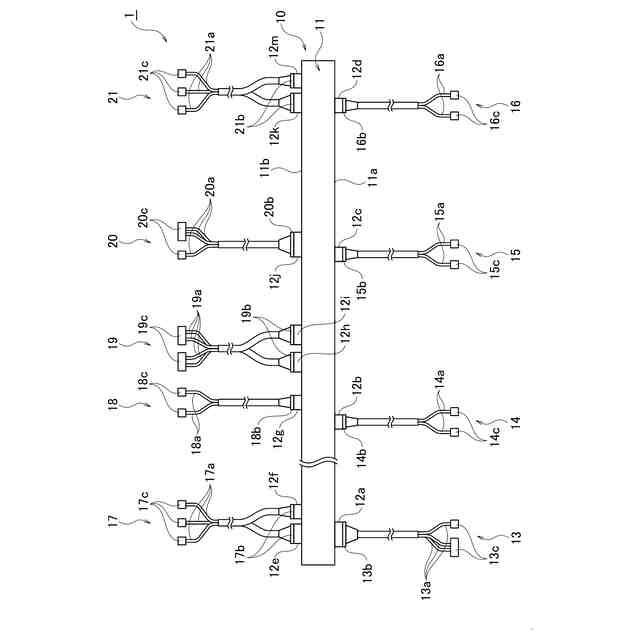

第１実施形態に係るワイヤーハーネスの構成例を示す図である。

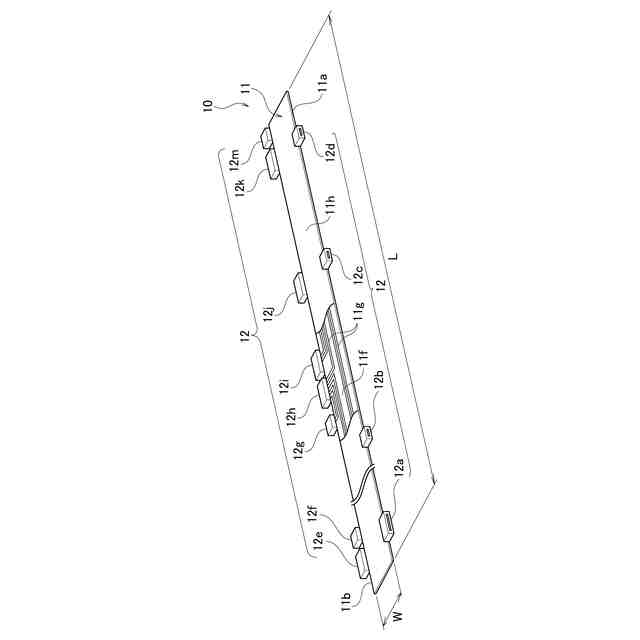

第１実施形態に係るワイヤーハーネスの幹線の構成例を示す図である。

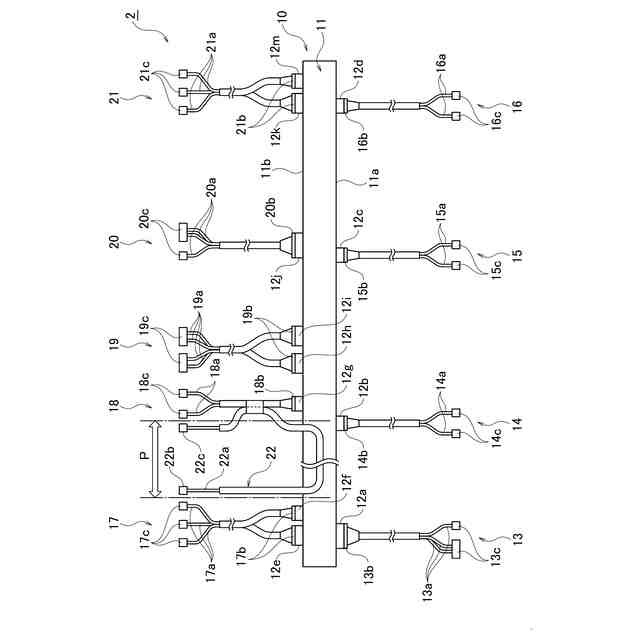

第２実施形態に係るワイヤーハーネスの構成例を示す図である。

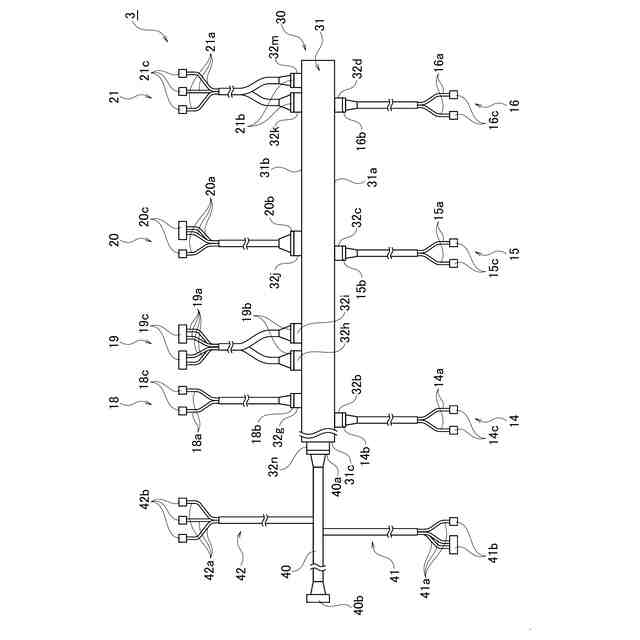

第３実施形態に係るワイヤーハーネスの構成例を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を用いて各実施形態に係るワイヤーハーネスの幹線及びワイヤーハーネスについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
（【００１１】以降は省略されています）
