公開番号2025143240
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025043014
出願日2025-03-18
発明の名称表示パネル、表示パネルアセンブリ、及び表示パネルを含む電子装置
出願人三星ディスプレイ株式會社,Samsung Display Co.,Ltd.
代理人個人
主分類G09F 9/30 20060101AFI20250924BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】信頼性が向上された表示パネルに関する技術を提供する。
【解決手段】本発明の表示パネルは、表示領域及び非表示領域を定義し、下部基板と、上部基板と、下部基板と上部基板との間に配置される充填剤とを含み、非表示領域には、第1方向に延長される第1縁領域、第1縁領域から第1方向と垂直の第2方向に離隔されて配置され、第1方向に延長される第2縁領域、第2方向に延長され、第1縁領域の一側と前記第2縁領域の一側を連結する第3縁領域、及び第3縁領域から第1方向に離隔されて配置され、第2方向に延長される第4縁領域が定義され、第1縁領域乃至第4縁領域のうち少なくとも一つの領域には上部基板と前記下部基板との間にシールが配置され、第1縁領域乃至第4縁領域のうち少なくとも一つの領域には充填剤が表示領域から延長されて配置される。
【選択図】図4
特許請求の範囲【請求項１】
表示領域及び前記表示領域を囲む非表示領域が定義された表示パネルにおいて、
前記表示パネルは発光素子層を含む下部基板と、前記下部基板の上に配置される上部基板と、前記表示領域と重畳して前記下部基板と前記上部基板との間に配置される充填剤とを含み、

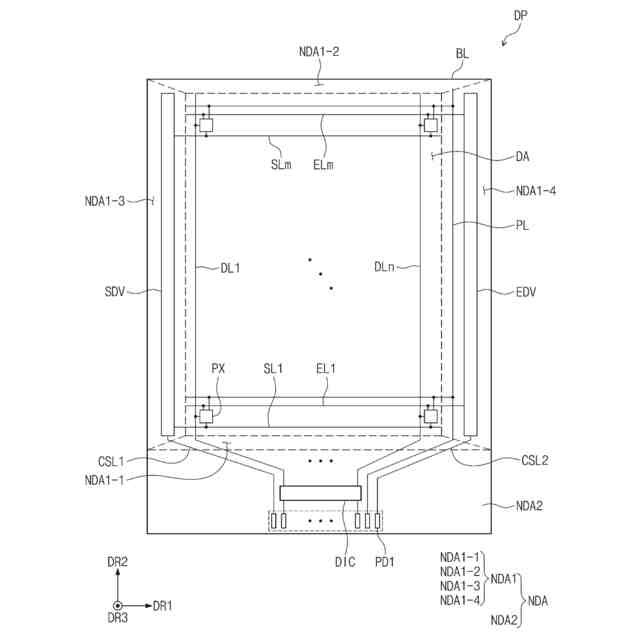

前記非表示領域には、
第１方向に延長される第１縁領域、
前記第１縁領域から前記第１方向と垂直の第２方向に離隔されて配置され、前記第１方向に延長される第２縁領域、
前記第２方向に延長され、前記第１縁領域の一側と前記第２縁領域の一側を連結する第３縁領域、及び
前記第３縁領域から前記第１方向に離隔されて配置され、前記第２方向に延長される第４縁領域が定義され、
前記第１縁領域乃至前記第４縁領域のうち少なくとも一つの領域には前記上部基板と前記下部基板との間にシールが配置され、

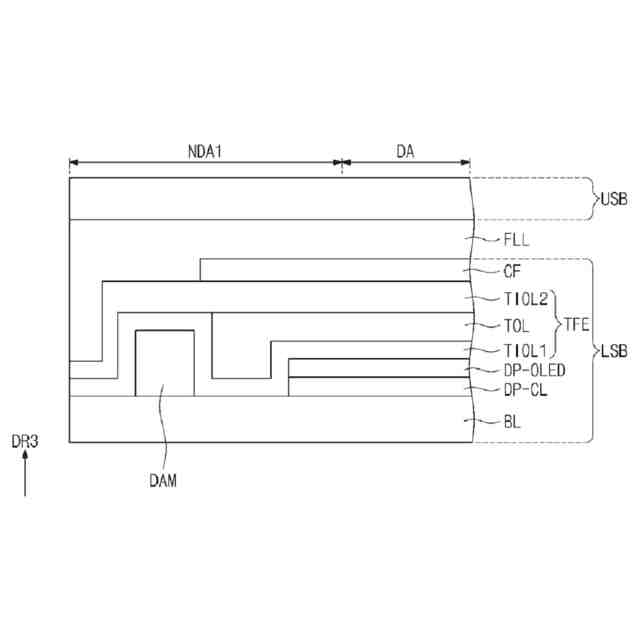

前記第１縁領域乃至前記第４縁領域のうち少なくとも一つの領域には前記充填剤が前記表示領域から延長されて配置される表示パネル。
続きを表示（約 1,400 文字）【請求項２】
前記シールは前記上部基板と前記下部基板との間に直接配置され、前記上部基板と前記下部基板を結合する請求項１に記載の表示パネル。
【請求項３】
前記第１縁領域乃至前記第４縁領域の一つの領域には前記シールが配置され、
前記第１縁領域乃至前記第４縁領域のうち前記シールが配置されていない残りの３つの領域には前記充填剤が延長されて配置される請求項１に記載の表示パネル。
【請求項４】
前記第１縁領域乃至前記第４縁領域のうち２つの領域には前記シールが配置され、
前記第１縁領域乃至前記第４縁領域のうち前記シールが配置されていない残りの２つの領域には前記充填剤が延長されて配置される請求項１に記載の表示パネル。
【請求項５】
前記第１縁領域乃至前記第４縁領域のうち３つの領域には前記シールが配置され、
前記第１縁領域乃至前記第４縁領域のうち前記シールが配置されていない残りの一つの領域には前記充填剤が延長されて配置される請求項１に記載の表示パネル。
【請求項６】
前記非表示領域は前記表示領域と離隔され、前記第１縁領域に隣接したパッド領域を更に含む請求項１に記載の表示パネル。
【請求項７】
前記下部基板は、
前記は発光素子層の上に配置される封止層を更に含み、

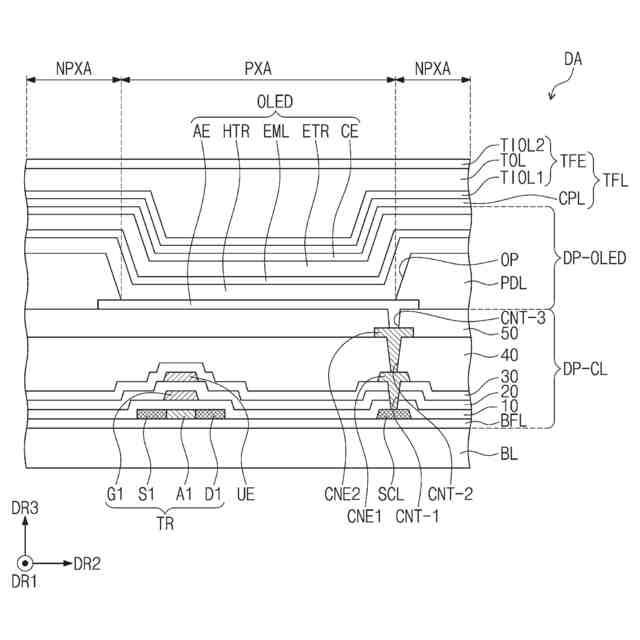

前記封止層は前記発光素子層の上に配置される第１無機封止層と、前記第１無機封止層の上に配置される有機封止層と、前記有機封止層の上に配置される第２無機封止層とを含み、

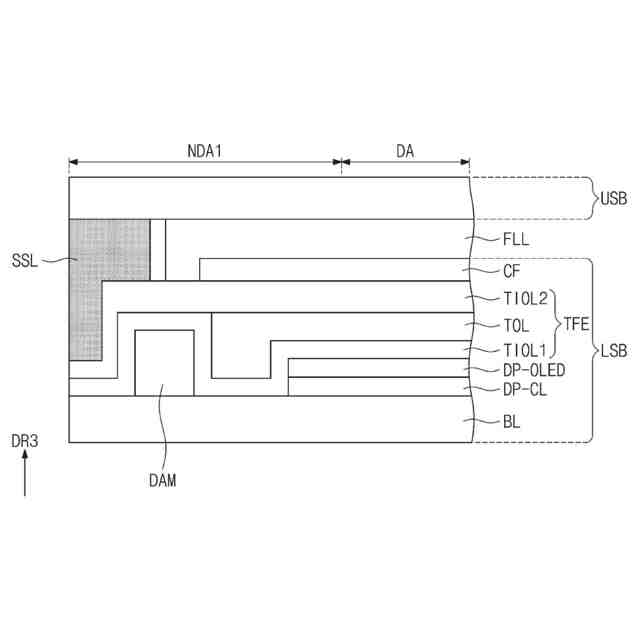

前記シールは前記第１無機封止層及び前記第２無機封止層と重畳し、前記有機封止層とは重畳しない請求項１に記載の表示パネル。
【請求項８】
表示領域及び前記表示領域を囲む非表示領域が定義された複数の単位表示パネルを含む表示パネルアセンブリにおいて、
前記表示パネルアセンブリは発光素子を含む下部母基板と、前記下部母基板の上に配置される上部母基板と、前記表示領域と重畳して前記下部母基板と前記上部母基板との間に配置される充填剤とを含み、
前記非表示領域には、
第１方向に延長される第１縁領域、
前記第１縁領域から前記第１方向と垂直の第２方向に離隔されて配置され、前記第１方向に延長される第２縁領域、
前記第２方向に延長され、前記第１縁領域の一側と前記第２縁領域の一側を連結する第３縁領域、及び
前記第３縁領域から前記第１方向に離隔されて配置され、前記第２方向に延長される第４縁領域が定義され、
前記第１縁領域乃至前記第４縁領域のうち少なくとも一つの領域には前記上部母基板と前記下部母基板との間にシールが配置され、
前記第１縁領域乃至前記第４縁領域のうち少なくとも一つの領域には前記充填剤が前記表示領域から延長されて配置される表示パネルアセンブリ。
【請求項９】
前記複数の単位表示パネルをそれぞれ囲むカッティング領域を更に含む請求項８に記載の表示パネルアセンブリ。
【請求項１０】
前記シールは前記上部母基板と前記下部母基板との間に直接配置され、前記上部母基板と前記下部母基板を結合する請求項８に記載の表示パネルアセンブリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は表示パネル及び複数の単位表示パネルを製造するための表示パネルアセンブリに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
テレビ、携帯電話、タブレット、ナビゲーション、ゲーム機などのような電子装置は画像を表示する表示パネルを含み得る。表示パネルは発光素子を含む下部基板と上部基板を含み得る。
【０００３】
複数の単位表示パネルを製造するための表示パネルアセンブリは、下部母基板と、上部母基板と、下部母基板と上部母基板を合着するためのシールと、充填剤と、を含み得る。
【先行技術文献】
【特許文献】
【０００４】
中国実用新案第208352346号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は信頼性が向上された表示パネルを提供することである。
【０００６】
本発明の他の目的は、工程性が向上された表示パネルアセンブリを提供することである。
【課題を解決するための手段】
【０００７】
本発明の一実施例の表示パネルは、表示領域及び前記表示領域を囲む非表示領域が定義された表示パネルにおいて、前記表示パネルは発光素子層を含む下部基板と、前記下部基板の上に配置される上部基板と、前記表示領域と重畳して前記下部基板と前記上部基板との間に配置される充填剤とを含み、前記非表示領域には、第１方向に延長される第１縁領域、前記第１縁領域から前記第１方向と垂直の第２方向に離隔されて配置され、前記第１方向に延長される第２縁領域、前記第２方向に延長され、前記第１縁領域の一側と前記第２縁領域の一側を連結する第３縁領域、及び前記第３縁領域から前記第１方向に離隔されて配置され、前記第２方向に延長される第４縁領域が定義され、前記第１縁領域乃至前記第４縁領域のうち少なくとも一つの領域には前記上部基板と前記下部基板との間にシールが配置され、前記第１縁領域乃至前記第４縁領域のうち少なくとも一つの領域には前記充填剤が前記表示領域から延長されて配置される。
【０００８】
前記シールは前記上部基板と前記下部基板との間に直接配置され、前記上部基板と前記下部基板を結合し得る。
【０００９】
前記第１縁領域乃至前記第４縁領域のうち一つの領域には前記シールが配置され、前記第１縁領域乃至前記第４縁領域のうち前記シールが配置されていない残りの３つの領域には前記充填剤が延長されて配置され得る。
【００１０】
前記第１縁領域乃至前記第４縁領域のうち２つの領域には前記シールが配置され、前記第１縁領域乃至前記第４縁領域のうち前記シールが配置されていない残りの２つの領域には前記充填剤が延長されて配置され得る。
（【００１１】以降は省略されています）
