公開番号2025145330
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045446
出願日2024-03-21
発明の名称分離方法、分離装置及び電極合材の製造方法
出願人株式会社豊田中央研究所
代理人弁理士法人アイテック国際特許事務所
主分類H01M 10/54 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】集電体と電極合材とを分離する処理を複数の電極に対して同時に行う際の処理効率を高める。
【解決手段】分離方法は、集電体と集電体上に形成された電極合材とを備えた処理対象電極を超音波処理して集電体と電極合材とを分離する分離工程を含み、分離工程では、複数の処理対象電極を処理液に浸漬させた状態で、超音波の周波数をスイープさせ、複数の処理対象電極の電極間隔を超音波の基本周波数における半波長よりも長くなるように保持して超音波処理を行うものである。

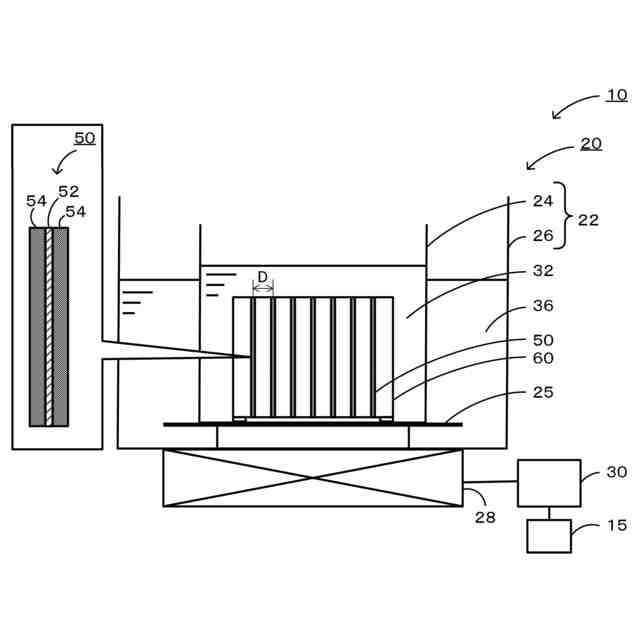

【選択図】図4
特許請求の範囲【請求項１】
集電体と前記集電体上に形成された電極合材とを備えた処理対象電極を超音波処理して前記集電体と前記電極合材とを分離する分離工程を含み、
前記分離工程では、複数の前記処理対象電極を処理液に浸漬させた状態で、超音波の周波数をスイープさせ、前記複数の処理対象電極の電極間隔を超音波の基本周波数における半波長よりも長くなるように保持して前記超音波処理を行う、
分離方法。
続きを表示（約 1,100 文字）【請求項２】

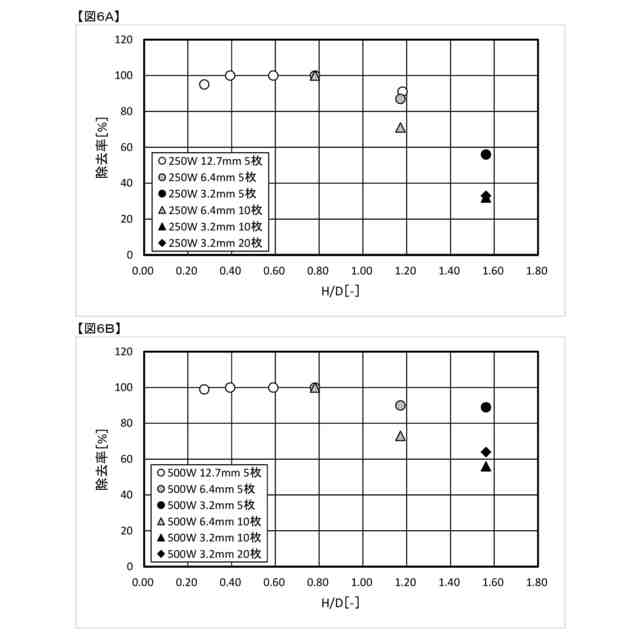

前記電極間隔をＤ［ｍｍ］とし、前記半波長をＨ［ｍｍ］としたときに、Ｈ／Ｄの値が０．２以上０．９以下である、請求項１に記載の分離方法。
【請求項３】
前記電極間隔は、１ｍｍ以上５０ｍｍ以下である、請求項１又は２に記載の分離方法。
【請求項４】
複数の前記処理対象電極を治具に固定して前記電極間隔を保持する、請求項１又は２に記載の分離方法。
【請求項５】
前記治具を動かしながら前記超音波処理を行う、請求項４に記載の分離方法。
【請求項６】
前記基本周波数を８０ｋＨｚ以上２００ｋＨｚ以下とする、請求項１又は２に記載の分離方法。
【請求項７】
１０秒以上１０分以内の範囲で前記超音波処理を行う、請求項１又は２に記載の分離方法。
【請求項８】
下記（１）～（６）のいずれか１以上を満たす、請求項１又は２に記載の分離方法。
（１）前記集電体から前記電極合材を除去した除去率が９５％以上となるように前記超音波処理を行う。
（２）前記処理液として水系の処理液を用いる。

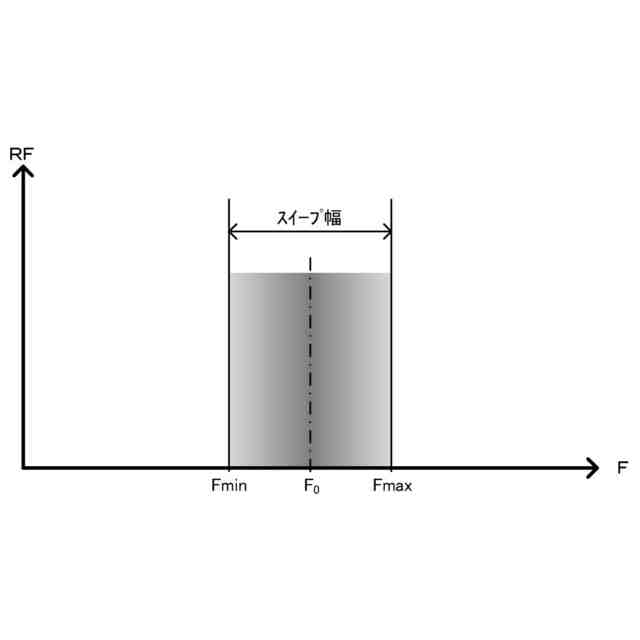

（３）基本周波数を中心に±３ｋＨｚ以内のスイープ幅で前記スイープを行う。

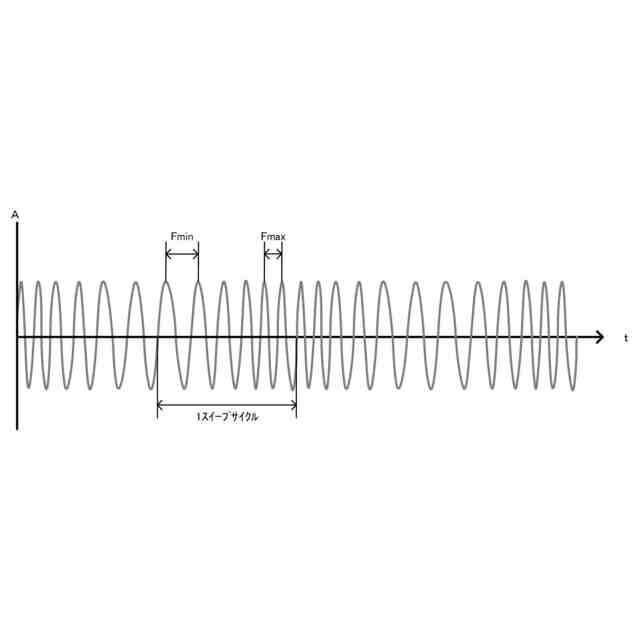

（４）５００スイープサイクル／秒以上のスイープレートで前記スイープを行う。
（５）前記集電体と前記電極合材との接触面積の合計をＡ［ｃｍ
2
］とし、超音波の出力をＢ［Ｗ］としたときに、Ｂ／Ａで表される出力密度が１０Ｗ／ｃｍ
2
以下となるように前記超音波処理を行う。
（６）非加熱環境下で前記超音波処理を行う。
【請求項９】
集電体と前記集電体上に形成された電極合材とを備えた処理対象電極を超音波処理して前記集電体と前記電極合材とを分離する分離部と、
複数の前記処理対象電極を処理液に浸漬させた状態で、超音波の周波数をスイープさせ、前記複数の処理対象電極の電極間隔を超音波の基本周波数における半波長よりも長くなるように保持して前記超音波処理を行うように前記分離部を制御する制御部と、
を備えた分離装置。
【請求項１０】
集電体と前記集電体上に形成された電極合材とを備えた処理対象電極を超音波処理して前記集電体と前記電極合材とを分離する分離工程を含み、
前記分離工程では、複数の前記処理対象電極を処理液に浸漬させた状態で、超音波の周波数をスイープさせ、前記複数の処理対象電極の電極間隔を超音波の基本周波数における半波長よりも長くなるように保持して前記超音波処理を行い、
前記分離した電極合材を回収して電極合材を得る、
電極合材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、分離方法、分離装置及び電極合材の製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、電池のリサイクルにあたり集電体と電極合材とを分離させる手法として、例えば、水、アルコール、ケトンなどの極性溶媒に電池の小片を浸漬し、撹拌や超音波処理などの機械的かき混ぜを約３０分～約５時間行う方法や（特許文献１）、超音波電極の前面における電力密度が５０Ｗ／ｃｍ
2
以上となる条件で電極シートを超音波処理する方法（特許文献２）、正極をＮＭＰで５０℃で６時間浸漬した後、超音波処理とスクラッピングを行う方法（非特許文献１）、正極の洗浄液にＮＭＰを用い、７０℃、２４０Ｗの条件で超音波処理を９０分間行う方法（非特許文献２）、電極を２～１２ｍｍに破砕し、４０Ｈｚ、１００Ｗの条件で超音波処理する方法（非特許文献３）、などが提案されている。しかしながら、上述した手法では、集電体から電極合材を除去できたとしても集電体が損傷したり、あるいは、集電体の損傷が抑制されたとしても集電体に電極合材が残存したりすることがあった。これにより、分離後の電極合材に集電体成分が混入したり、分離後の集電体に電極合材成分が混入したりすることがあった。また、長時間の処理が必要であったり、破砕などの前処理が必要であったりするなど、処理効率が低いことがあった。そこで、本発明者らは、これまでに、電極に対して、水中で、超音波の周波数をスイープさせながら超音波処理を行うことを提案している（特許文献３）。この手法では、集電体と電極合材とを、効率よく高精度に分離できる。
【先行技術文献】
【特許文献】
【０００３】
特許第６８２８２１４号
国際公開第２０２１／１５２３０２号パンフレット
特開２０２３－１０２７４４号公報
【非特許文献】
【０００４】
H. Gao et al., ACS Appl. Mater. Interfaces 12, 2020, 51546-51554.
L.-P. He et al., Waste Management 46, 2015, 523-528.
J. Li et al., Chemosphere 77, 2009, 1132-1136.
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献３の手法では、集電体と電極合材とを効率よく高精度に分離できるが、複数の電極を同時に処理することは検討されておらず、複数の電極を同時に処理する際の処理効率を高めることが望まれていた。
【０００６】
本開示はこのような課題を解決するためになされたものであり、集電体と電極合材とを分離する処理を複数の電極に対して同時に行う際の処理効率を高めることを主目的とする。
【課題を解決するための手段】
【０００７】
上述した目的を達成するために鋭意研究したところ、本発明者らは、複数の電極を同時に処理する際、電極どうしの間隔が超音波の半波長よりも長くなる配置で超音波処理を行うと、処理効率をより高められることを見いだし、本開示を完成するに至った。
【０００８】
即ち、本開示の分離方法は、
集電体と前記集電体上に形成された電極合材とを備えた処理対象電極を超音波処理して前記集電体と前記電極合材とを分離する分離工程を含み、
前記分離工程では、複数の前記処理対象電極を処理液に浸漬させた状態で、超音波の周波数をスイープさせ、前記複数の処理対象電極の電極間隔を超音波の基本周波数における半波長よりも長くなるように保持して前記超音波処理を行うものである。
【０００９】
また、本開示の分離装置は、
集電体と前記集電体上に形成された電極合材とを備えた処理対象電極を超音波処理して前記集電体と前記電極合材とを分離する分離部と、
複数の前記処理対象電極を処理液に浸漬させた状態で、超音波の周波数をスイープさせ、前記複数の処理対象電極の電極間隔を超音波の基本周波数における半波長よりも長くなるように保持して前記超音波処理を行うように前記分離部を制御する制御部と、
を備えたものである。
【００１０】
また、本開示の電極合材の製造方法は、
集電体と前記集電体上に形成された電極合材とを備えた処理対象電極を超音波処理して前記集電体と前記電極合材とを分離する分離工程を含み、
前記分離工程では、複数の前記処理対象電極を処理液に浸漬させた状態で、超音波の周波数をスイープさせ、前記複数の処理対象電極の電極間隔を超音波の基本周波数における半波長よりも長くなるように保持して前記超音波処理を行い、
前記分離した電極合材を回収して電極合材を得るものである。
【発明の効果】
（【００１１】以降は省略されています）
