公開番号2025147470
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047729
出願日2024-03-25
発明の名称加締型、端子付き電線の製造方法、及び、端子付き電線
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 43/048 20060101AFI20250930BHJP(基本的電気素子)
要約【課題】端子付き電線の電気的性能を向上させる加締型を提供する。

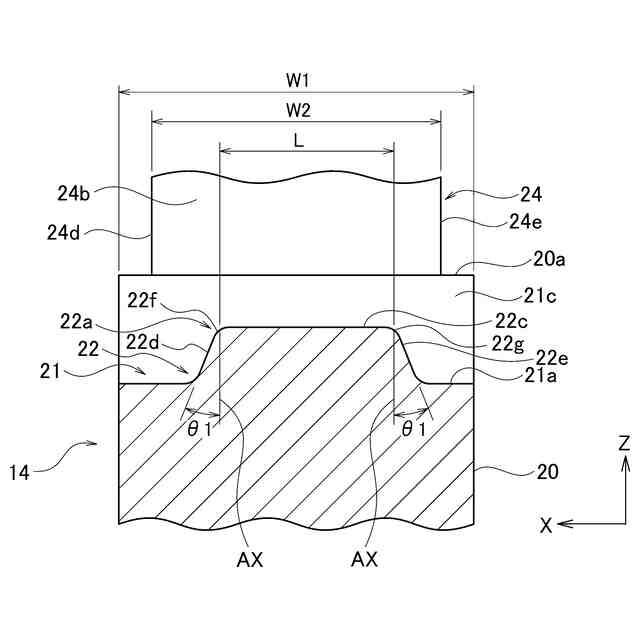

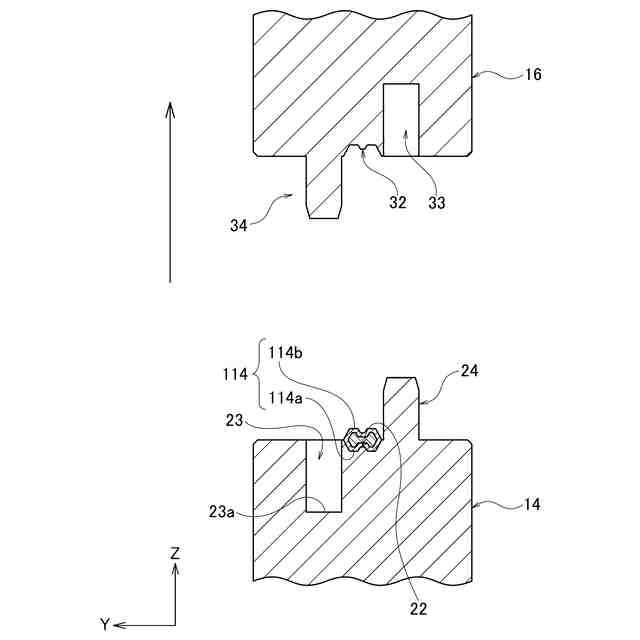

【解決手段】圧着端子110の圧着形成部112を電線101に圧着させる下型14と上型16とからなる加締型10において、例えば、下型14に設けられている下型インデント部22の下型中央凸部22aは、先端面22cと、前後方向で互いに反対に位置する前壁面22d及び後壁面22eとを有する。先端面22cに対して前壁面22dが交わる端縁を第1端縁22fとし、先端面22cに対して後壁面22eが交わる端縁を第2端縁22gとしたとき、第1端縁22fからの鉛直軸AXに対する前壁面22dの傾斜角度、及び、第2端縁22gからの鉛直軸AXに対する後壁面22eの傾斜角度を、それぞれ、インデント角度θ1と規定すると、インデント角度θ1は、20°以上、30°以下の範囲内にある。
【選択図】図9
特許請求の範囲【請求項１】

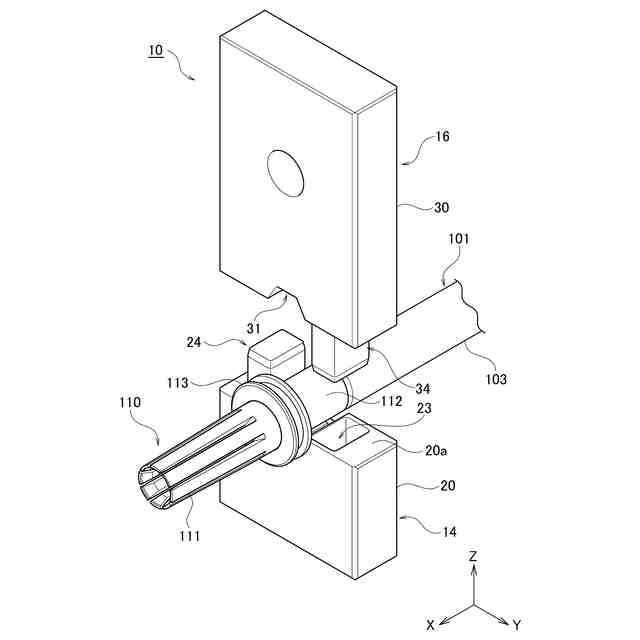

上下方向で互いに近接したときに圧着端子の圧着形成部を電線に圧着させる下型と上型とからなる加締型であって、
前記下型及び前記上型は、それぞれ、前記圧着形成部の軸方向に合わせた前後方向と当該前後方向とは垂直な幅方向とで水平面上の断面が規定される直方体状であり、
前記下型及び前記上型は、それぞれ、

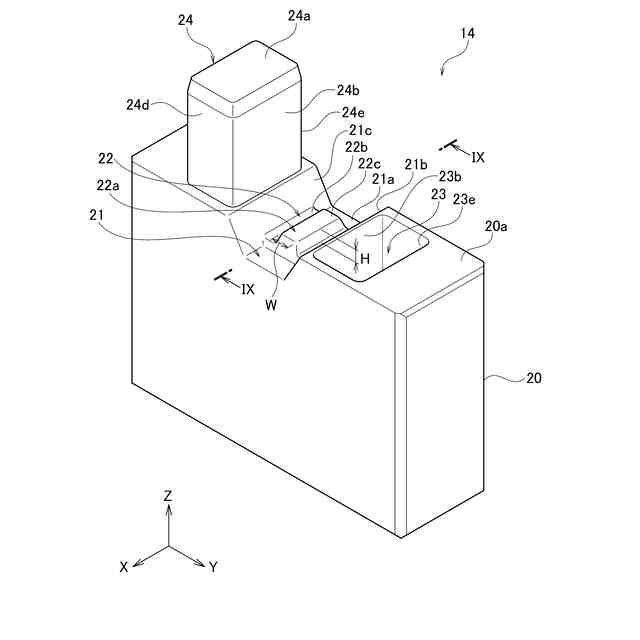

圧着方向に向かう型表面の側に形成されて前記圧着形成部を前記前後方向に沿わせて接触させる凹状部に設けられ、前記圧着方向に突出する中央凸部を有するインデント部と、
前記インデント部の前記幅方向での一方の端部に隣接し、前記型表面から前記圧着方向とは反対方向に形成された凹部と、
前記インデント部の前記幅方向での他方の端部に隣接し、前記型表面から前記圧着方向に突出する凸部と、を有し、
前記インデント部の前記中央凸部は、先端面と、前記前後方向で互いに反対に位置する前壁面及び後壁面と、を有し、
前記先端面に対して前記前壁面が交わる端縁を第１端縁とし、前記先端面に対して前記後壁面が交わる端縁を第２端縁としたとき、前記第１端縁からの鉛直軸に対する前記前壁面の傾斜角度、及び、前記第２端縁からの鉛直軸に対する前記後壁面の傾斜角度を、それぞれ、インデント角度と規定すると、
前記インデント角度は、２０°以上、３０°以下の範囲内にある、加締型。
続きを表示（約 580 文字）【請求項２】
圧着端子の圧着形成部を電線に圧着させた端子付き電線の製造方法であって、

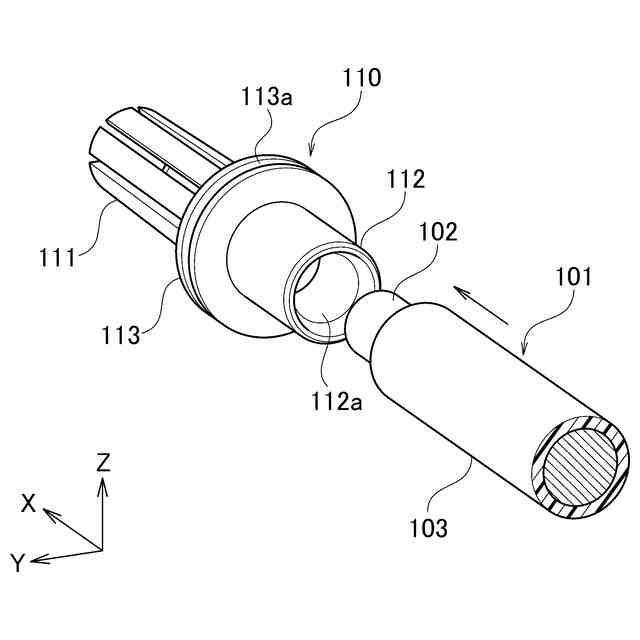

前記圧着形成部に前記電線の一部を挿通する工程と、

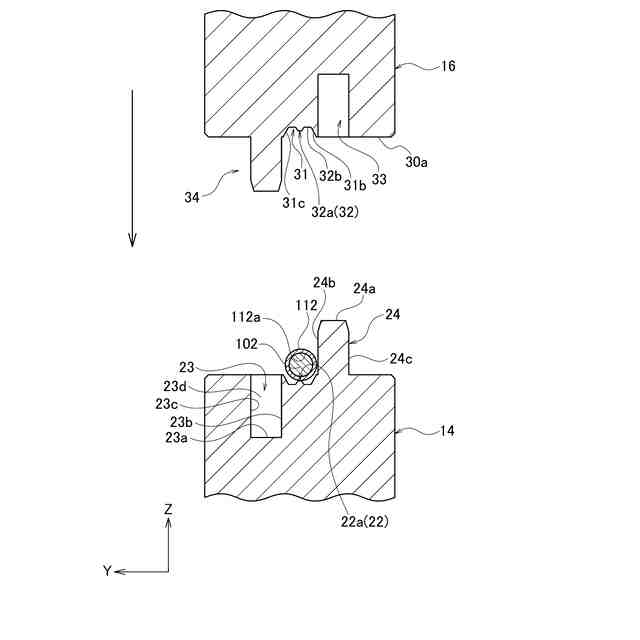

前記電線の一部が挿通されている前記圧着形成部を下型と上型とからなる加締型で挟み込む工程と、を含み、
前記加締型は、請求項１に記載の加締型である、端子付き電線の製造方法。
【請求項３】

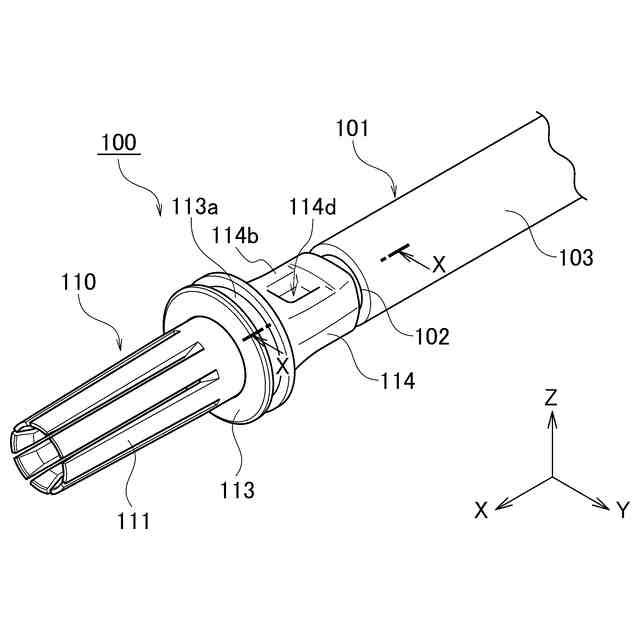

電線の一部が挿通されている圧着端子の圧着形成部を下型と上型とからなる加締型で挟み込むことで形成された圧着部を有し、
前記圧着部は、
前記下型の一部の凸形状が転写された下方圧着凹部と、
前記上型の一部の凸形状が転写された上方圧着凹部と、を有し、
前記下方圧着凹部及び前記上方圧着凹部は、それぞれ、底面と、前記圧着形成部の軸方向に合わせた前後方向で互いに反対に位置する前内壁面及び後内壁面と、を有し、
前記底面に対して前記前内壁面が交わる隅部を第１隅部とし、前記底面に対して前記後内壁面が交わる隅部を第２隅部としたとき、前記第１隅部からの鉛直軸に対する前記前内壁面の傾斜角度、及び、前記第２隅部からの鉛直軸に対する前記後内壁面の傾斜角度を、それぞれ、凹部角度と規定すると、
前記凹部角度は、２０°以上、３０°以下の範囲内にある、端子付き電線。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加締型、端子付き電線の製造方法、及び、端子付き電線に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、圧着端子の圧着形成部を電線の端末に圧着させることで端子付き電線を製造する端子圧着装置がある。一般に、端子圧着装置では、上下方向で互いに近接及び離隔自在に保持され、互いに近接したときに圧着形成部を塑性変形させることで圧着部を形成する下型と上型とからなる加締型が用いられる。
【０００３】

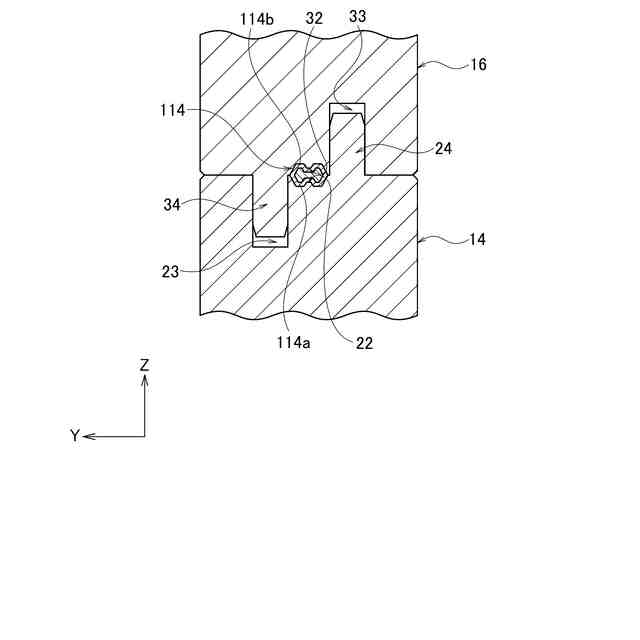

特許文献１は、圧着形成部と接触する突起形のインデント部と、インデント部の幅方向での一方の側部近傍にある凹部と、他方の側部近傍にある凸部とを各々が有する下型及び上型からなる加締型に関する技術を開示している。ここで、幅方向は、圧着形成部の軸方向に合わせた前後方向とは直交する方向である。当該加締型では、下型のインデント部に圧着形成部を載置させた状態で下型と上型とが近接すると、下型の凸部は上型の凹部に係合し、上型の凸部は下型の凹部に係合する。そして、下型のインデント部と上型のインデント部とは、幅方向での両端部にある凸部同士に挟まれた状態で圧着形成部を押圧することで、圧着部を形成する。このとき、各々の凸部は、圧着形成部が幅方向へ延びるように塑性変形することを規制するので、圧着部にバリが発生することを抑止させつつ、圧着端子が加締型に嵌り込むことを抑止する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－４２６８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されている加締型では、当該加締型を用いて製造される端子付き電線の電気的性能を向上させるための加締型の形状に関する条件が実際上明らかでないため、具体的な提案が望まれている。
【０００６】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、端子付き電線の電気的性能を向上させる加締型、又は、電気的性能が向上した端子付き電線の製造方法若しくは端子付き電線を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様は、上下方向で互いに近接したときに圧着端子の圧着形成部を電線に圧着させる下型と上型とからなる加締型であって、下型及び上型は、それぞれ、圧着形成部の軸方向に合わせた前後方向と当該前後方向とは垂直な幅方向とで水平面上の断面が規定される直方体状であり、下型及び上型は、それぞれ、圧着方向に向かう型表面の側に形成されて圧着形成部を前後方向に沿わせて接触させる凹状部に設けられ、圧着方向に突出する中央凸部を有するインデント部と、インデント部の幅方向での一方の端部に隣接し、型表面から圧着方向とは反対方向に形成された凹部と、インデント部の幅方向での他方の端部に隣接し、型表面から圧着方向に突出する凸部と、を有し、インデント部の中央凸部は、先端面と、前後方向で互いに反対に位置する前壁面及び後壁面と、を有し、先端面に対して前壁面が交わる端縁を第１端縁とし、先端面に対して後壁面が交わる端縁を第２端縁としたとき、第１端縁からの鉛直軸に対する前壁面の傾斜角度、及び、第２端縁からの鉛直軸に対する後壁面の傾斜角度を、それぞれ、インデント角度と規定すると、インデント角度は、２０°以上、３０°以下の範囲内にある。
【０００８】
また、本発明の一態様は、圧着端子の圧着形成部を電線に圧着させた端子付き電線の製造方法であって、圧着形成部に電線の一部を挿通する工程と、電線の一部が挿通されている圧着形成部を下型と上型とからなる加締型で挟み込む工程と、を含み、加締型は、上記の一態様に係る加締型である。
【０００９】
更に、本発明の一態様に係る端子付き電線は、電線の一部が挿通されている圧着端子の圧着形成部を下型と上型とからなる加締型で挟み込むことで形成された圧着部を有し、圧着部は、下型の一部の凸形状が転写された下方圧着凹部と、上型の一部の凸形状が転写された上方圧着凹部と、を有し、下方圧着凹部及び上方圧着凹部は、それぞれ、底面と、圧着形成部の軸方向に合わせた前後方向で互いに反対に位置する前内壁面及び後内壁面と、を有し、底面に対して前内壁面が交わる隅部を第１隅部とし、底面に対して後内壁面が交わる隅部を第２隅部としたとき、第１隅部からの鉛直軸に対する前内壁面の傾斜角度、及び、第２隅部からの鉛直軸に対する後内壁面の傾斜角度を、それぞれ、凹部角度と規定すると、凹部角度は、２０°以上、３０°以下の範囲内にある。
【発明の効果】
【００１０】
本発明によれば、端子付き電線の電気的性能を向上させる加締型、又は、電気的性能が向上した端子付き電線の製造方法若しくは端子付き電線を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
