公開番号2025132649
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030355
出願日2024-02-29
発明の名称積層セラミック電子部品及びその製造方法
出願人太陽誘電株式会社
代理人個人
主分類H01G 4/30 20060101AFI20250903BHJP(基本的電気素子)
要約【課題】積層セラミック電子部品における誘電体層の誘電率を向上すると共に、積層セラミック電子部品の温度特性及び信頼性を向上することを目的とする。
【解決手段】積層セラミック電子部品は、内部電極層と誘電体層とが交互に積層されて形成された素体を備える。前記誘電体層は、前記素体の前記内部電極層と前記誘電体層との積層方向に沿う断面において、矩形を有する粒子を備えている。前記粒子は、直方体形状又は立方体形状を備える。また、前記粒子は、対向する第1面と第2面を含む6面を有する6面体形状を備える。前記第1面と前記第2面は、それぞれ前記内部電極層と対向し、前記内部電極層と平行である。
【選択図】図4
特許請求の範囲【請求項１】

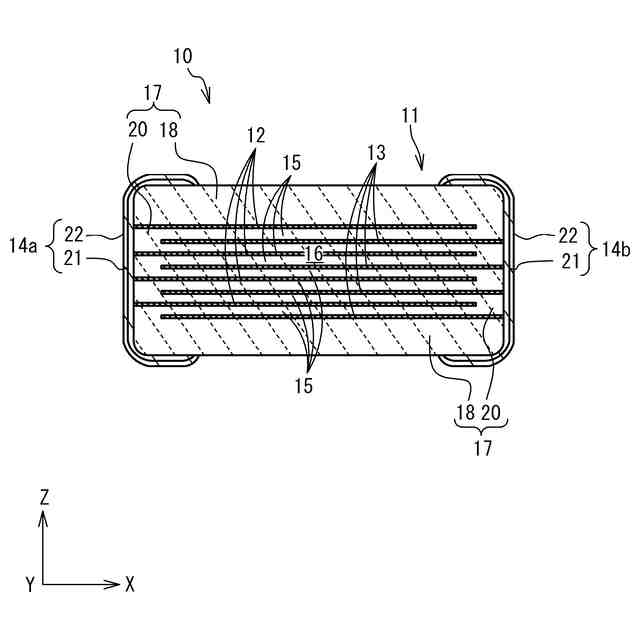

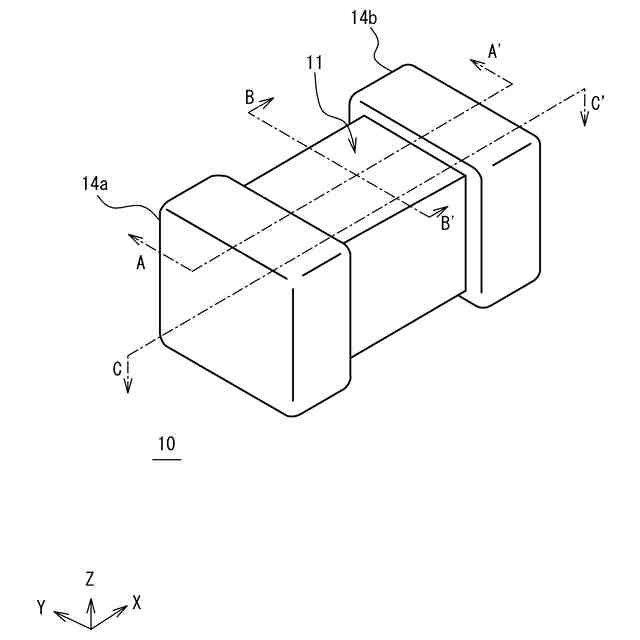

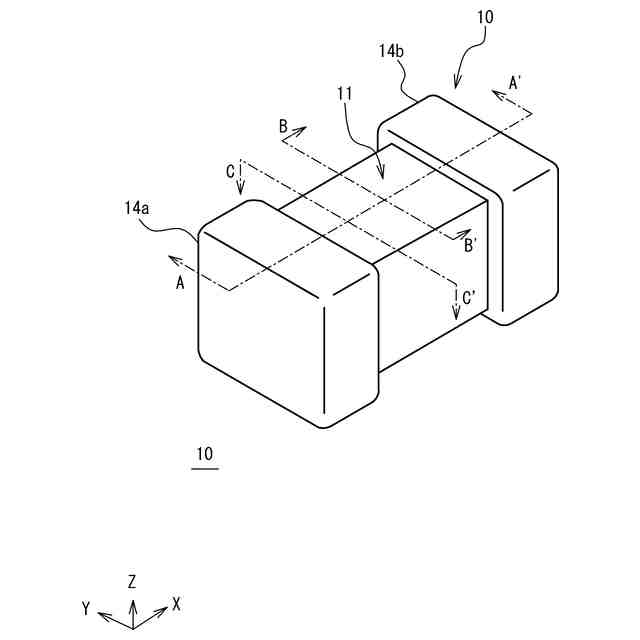

内部電極層と誘電体層とが交互に積層されて形成された素体を備え、

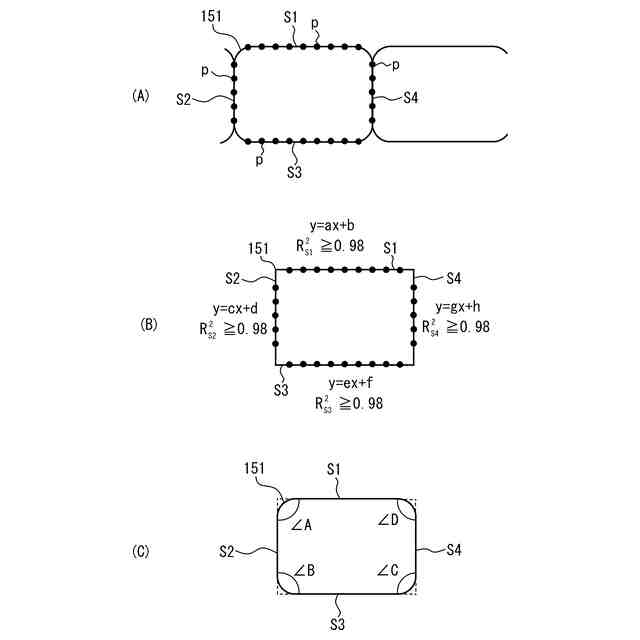

前記誘電体層は、前記素体の前記内部電極層と前記誘電体層との積層方向に沿う断面において、矩形を有する粒子を複数層備えた、
積層セラミック電子部品。
続きを表示（約 950 文字）【請求項２】
前記粒子は、直方体形状又は立方体形状を備えた、
請求項１に記載の積層セラミック電子部品。
【請求項３】
前記粒子は、対向する第１面と第２面を含む６面を有する６面体形状を備えた、
請求項１に記載の積層セラミック電子部品。
【請求項４】
前記粒子は、対向する第１面と第２面とを備え、前記第１面と前記第２面は、それぞれ前記内部電極層と対向する、
請求項１に記載の積層セラミック電子部品。
【請求項５】
前記粒子は、対向する第１面と第２面とを備え、前記第１面と前記第２面は、前記内部電極層と平行である、
請求項１に記載の積層セラミック電子部品。
【請求項６】

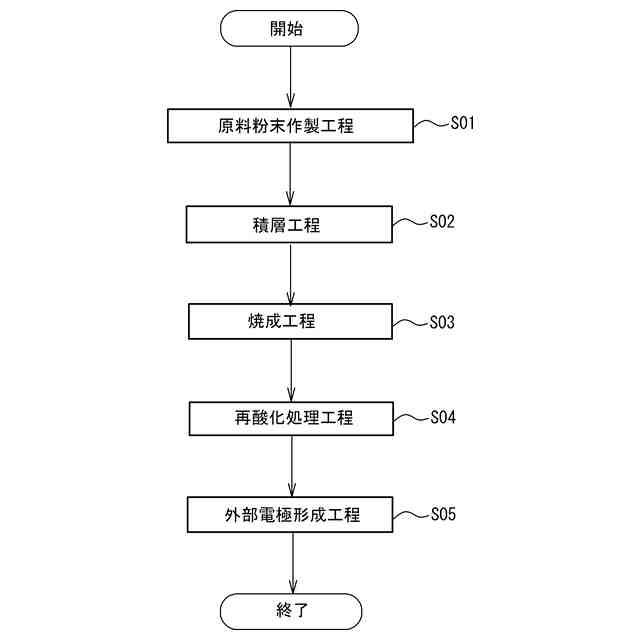

対向する第１面と第２面を含む６面を有する６面体形状を備えた粒子を含む原料粉末を作製する工程と、
第１内部電極層と第２内部電極層とが前記原料粉末を含む誘電体層を挟んで交互に積層されて容量形成部となる積層体を形成する工程と、
前記積層体を焼成する工程と、を含む
積層セラミック電子部品の製造方法。
【請求項７】

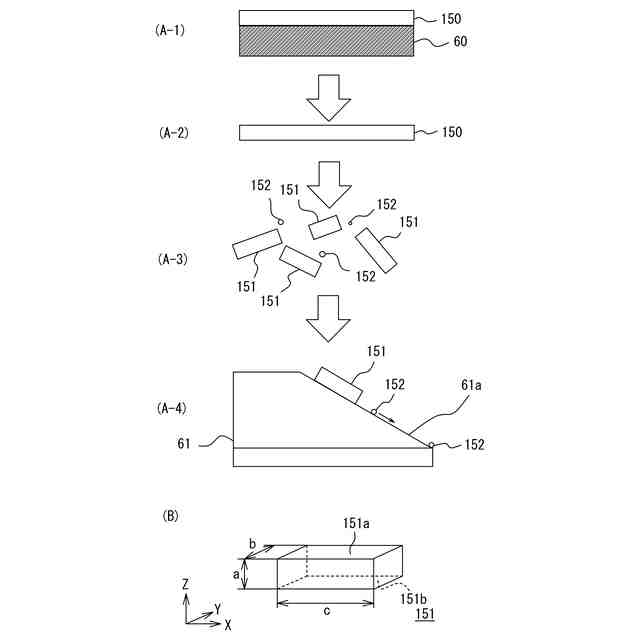

前記原料粉末を作製する工程は、支持部材が備える平滑面上に誘電体材料を塗布し、前記支持部材上に誘電体材料を含む板状体を作製する工程と、
前記板状体を前記支持部材から取り外すとともに、前記板状体を破砕し、前記粒子を作製する工程とを含む、
請求項６に記載の積層セラミック電子部品の製造方法。
【請求項８】
前記原料粉末を作製する工程は、前記板状体が破砕された破片を形状選別して前記粒子を取り出す工程を含む
請求項７に記載の積層セラミック電子部品の製造方法。
【請求項９】
前記原料粉末を作製する工程は、少なくとも酸化チタンを用い、２０時間以上かけて水熱合成を行って前記粒子を作製する工程を含む、
請求項６に記載の積層セラミック電子部品の製造方法。
【請求項１０】
前記水熱合成は、２４時間以上かけて実施する、
請求項９に記載の積層セラミック電子部品の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミック電子部品及びその製造方法に関する。
続きを表示（約 920 文字）【背景技術】
【０００２】
従来、積層セラミックコンデンサなどの積層セラミック電子部品の誘電体層を形成する材料の誘電率を向上させる提案が種々行われている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０１１２２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

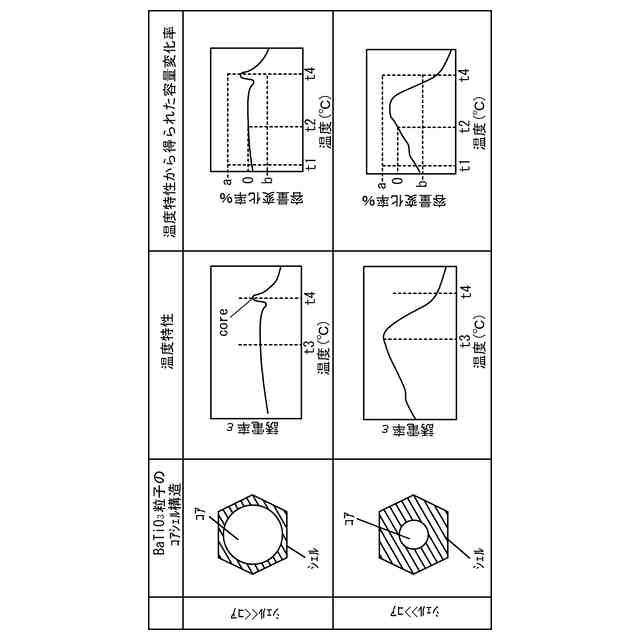

積層セラミック電子部品の小型大容量化は益々進行しており、誘電体層を形成する材料には、更なる誘電率の向上が求められている。また、積層セラミック電子部品における温度特性及び信頼性の向上も求められている。
【０００５】
そこで、本発明は、積層セラミック電子部品における誘電体層の誘電率を向上すると共に、積層セラミック電子部品の温度特性及び信頼性を向上することを目的とする。
【課題を解決するための手段】
【０００６】

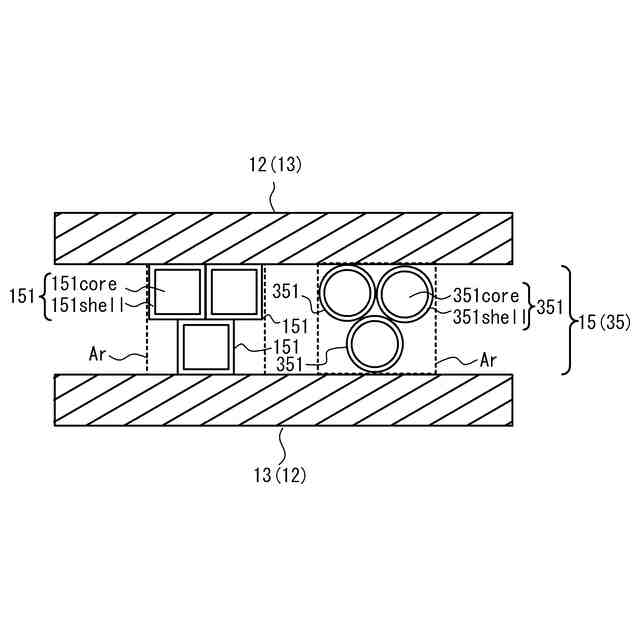

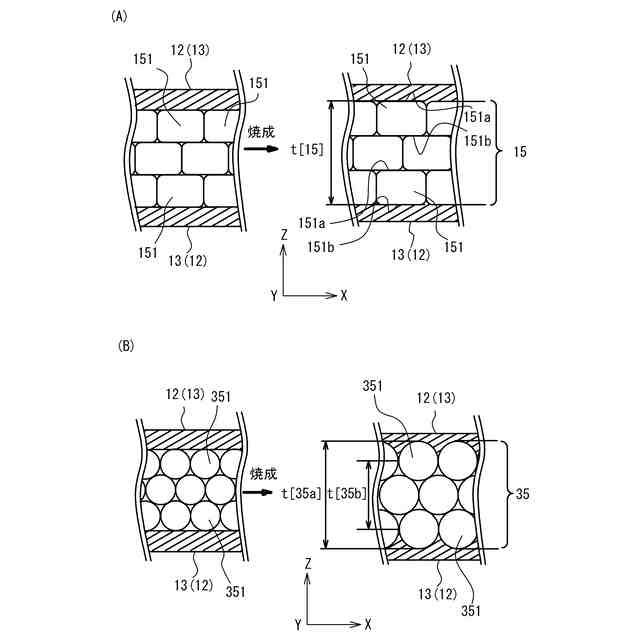

上記目的を達成するため、積層セラミック電子部品は、内部電極層と誘電体層とが交互に積層されて形成された素体を備え、前記誘電体層は、前記素体の前記内部電極層と前記誘電体層との積層方向に沿う断面において、矩形を有する粒子を複数層備えている。
【０００７】
上記構成の積層セラミック電子部品において、前記粒子は、直方体形状又は立方体形状を備えた態様とすることができる。
【０００８】
また、上記構成の積層セラミック電子部品において、前記粒子は、対向する第１面と第２面を含む６面を有する６面体形状を備えた態様とすることができる。
【０００９】
上記構成の積層セラミック電子部品において、前記粒子は、対向する第１面と第２面とを備え、前記第１面と前記第２面は、それぞれ前記内部電極層と対向する態様とすることができる。
【００１０】
さらに、上記構成の積層セラミック電子部品において、前記粒子は、対向する第１面と第２面とを備え、前記第１面と前記第２面は、前記内部電極層と平行である態様とすることができる。
（【００１１】以降は省略されています）
