公開番号2025157429
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025120722,2024516247
出願日2025-07-17,2023-04-17
発明の名称制御端末、ネットワークノード、通信方法、チップセット、プログラム、及び移動通信システム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 16/26 20090101AFI20251007BHJP(電気通信技術)
要約【課題】高周波数帯による信号伝送において、干渉の発生を抑制しつつ基地曲のカバレッジを拡張する中継装置を制御する装置及び方法を提供する。
【解決手段】移動通信システムにおいてgNB(基地局)とUE(ユーザ装置)との間で無線信号の中継を行うNCR装置(中継装置)を制御するNCR-UE(制御端末)は、UEに対してNCR装置がビームを向けるために用いる設定情報をgNBから受信し、当該設定情報に基づいて、UEに対してビームを向けるようNCR装置を制御する。
【選択図】図14
特許請求の範囲【請求項１】
移動通信システムにおいてネットワークノードとユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末であって、
前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記ネットワークノードから受信する受信部と、
前記設定情報に基づいて、前記ユーザ装置に対して前記ビームを向けるよう前記中継装置を制御する制御部と、を有し、
前記設定情報は、ビームフォーミングに関する複数の制御モードのそれぞれに対応する識別子と、前記識別子に対応する制御モードが適用される期間を示す情報とを含む
制御端末。
続きを表示（約 1,400 文字）【請求項２】
ネットワークノードとユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末を有する移動通信システムで用いる前記ネットワークノードであって、
前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記制御端末に送信する送信部を備え、
前記設定情報は、ビームフォーミングに関する複数の制御モードのそれぞれに対応する識別子と、前記識別子に対応する制御モードが適用される期間を示す情報とを含む、
ネットワークノード。
【請求項３】
移動通信システムにおいてネットワークノードとユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末で実行する通信方法であって、
前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記ネットワークノードから受信することと、
前記設定情報に基づいて、前記ユーザ装置に対して前記ビームを向けるよう前記中継装置を制御することと、を有し、
前記設定情報は、ビームフォーミングに関する複数の制御モードのそれぞれに対応する識別子と、前記識別子に対応する制御モードが適用される期間を示す情報とを含む
通信方法。
【請求項４】
移動通信システムにおいてネットワークノードとユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末のためのチップセットであって、
前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記ネットワークノードから受信する処理と、
前記設定情報に基づいて、前記ユーザ装置に対して前記ビームを向けるよう前記中継装置を制御する処理と、を実行し、
前記設定情報は、ビームフォーミングに関する複数の制御モードのそれぞれに対応する識別子と、前記識別子に対応する制御モードが適用される期間を示す情報とを含む
チップセット。
【請求項５】
移動通信システムにおいてネットワークノードとユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末に、
前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記ネットワークノードから受信する処理と、
前記設定情報に基づいて、前記ユーザ装置に対して前記ビームを向けるよう前記中継装置を制御する処理と、を実行させ、
前記設定情報は、ビームフォーミングに関する複数の制御モードのそれぞれに対応する識別子と、前記識別子に対応する制御モードが適用される期間を示す情報とを含む
プログラム。
【請求項６】
ネットワークノードとユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末を備える移動通信システムであって、
前記制御端末は、
前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記ネットワークノードから受信し、
前記設定情報に基づいて、前記ユーザ装置に対して前記ビームを向けるよう前記中継装置を制御し、
前記設定情報は、ビームフォーミングに関する複数の制御モードのそれぞれに対応する識別子と、前記識別子に対応する制御モードが適用される期間を示す情報とを含む
移動通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムで用いる制御端末、ネットワークノード、通信方法、チップセット、プログラム、及び移動通信システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、第５世代（５Ｇ）の移動通信システムが注目されている。５Ｇシステムの無線アクセス技術であるＮＲ（ＮｅｗＲａｄｉｏ）は、第４世代の無線アクセス技術であるＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）に比べて、高周波数帯による広帯域伝送が可能である。
【０００３】
ミリ波帯又はテラヘルツ波帯といった高周波数帯の無線信号（電波）は、高い直進性を有するため、基地局のカバレッジの縮小が課題となる。このような課題を解決するために、基地局とユーザ装置との間で無線信号を中継する中継装置の一種であって、ネットワークから制御可能なリピータ装置が注目されている（例えば、非特許文献１参照）。このようなリピータ装置は、例えば、基地局から受信する無線信号を増幅するとともに指向性送信により送信することで、干渉の発生を抑制しつつ基地局のカバレッジを拡張できる。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰ寄書：ＲＰ－２１３７００、“ＮｅｗＳＩ：ＳｔｕｄｙｏｎＮＲＮｅｔｗｏｒｋ－ｃｏｎｔｒｏｌｌｅｄＲｅｐｅａｔｅｒｓ”
【発明の概要】
【０００５】
第１の態様に係る制御端末は、移動通信システムにおいて基地局とユーザ装置との間で無線信号の中継を行う中継装置を制御する装置である。前記制御端末は、前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記基地局から受信する受信部と、前記設定情報に基づいて、前記ユーザ装置に対して前記ビームを向けるよう前記中継装置を制御する制御部と、を有する。
【０００６】
第２の態様に係る基地局は、基地局とユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末を有する移動通信システムで用いる前記基地局である。前記基地局は、前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記制御端末に送信する送信部を備える。
【０００７】
第３の態様に係る通信方法は、移動通信システムにおいて基地局とユーザ装置との間で無線信号の中継を行う中継装置を制御する制御端末で実行する方法である。前記通信方法は、前記ユーザ装置に対して前記中継装置がビームを向けるために用いる設定情報を前記基地局から受信するステップと、前記設定情報に基づいて、前記ユーザ装置に対して前記ビームを向けるよう前記中継装置を制御するステップと、を有する。
【図面の簡単な説明】
【０００８】
実施形態に係る移動通信システムの構成を示す図である。
データを取り扱うユーザプレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

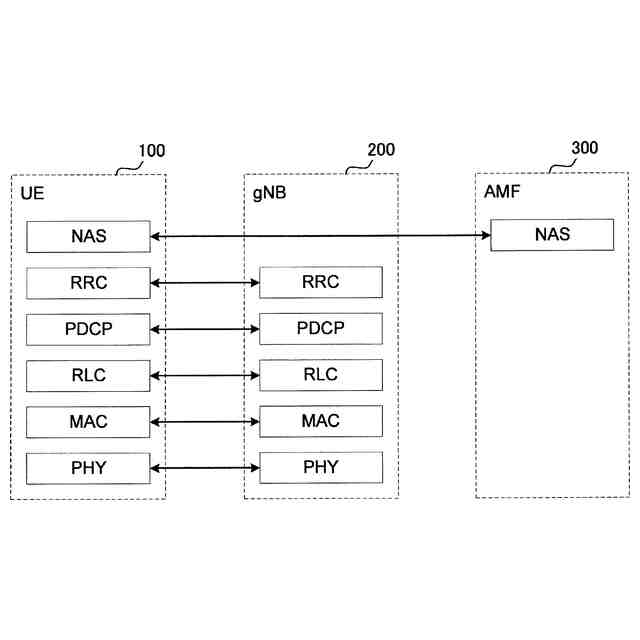

シグナリング（制御信号）を取り扱う制御プレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

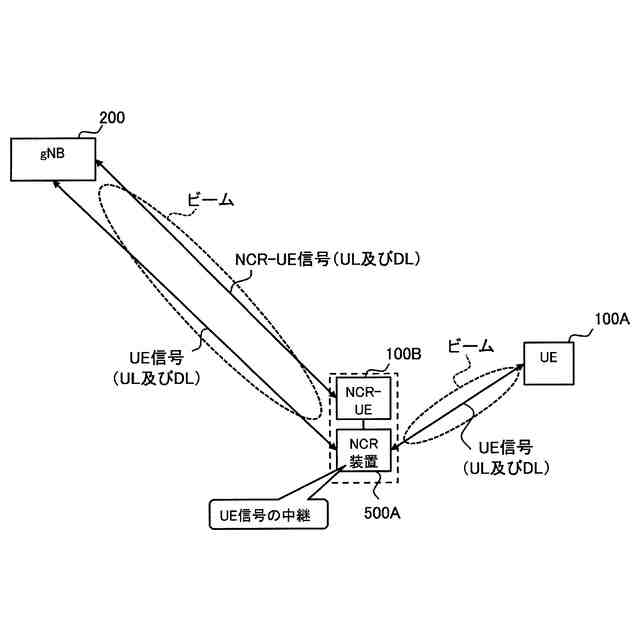

実施形態に係るＮＣＲ装置（中継装置）の適用シナリオを示す図である。
実施形態に係るＮＣＲ装置の適用シナリオを示す図である。
実施形態に係るＮＣＲ装置及びＮＣＲ－ＵＥ（制御端末）を有する移動通信システムにおけるプロトコルスタックの構成例を示す図である。

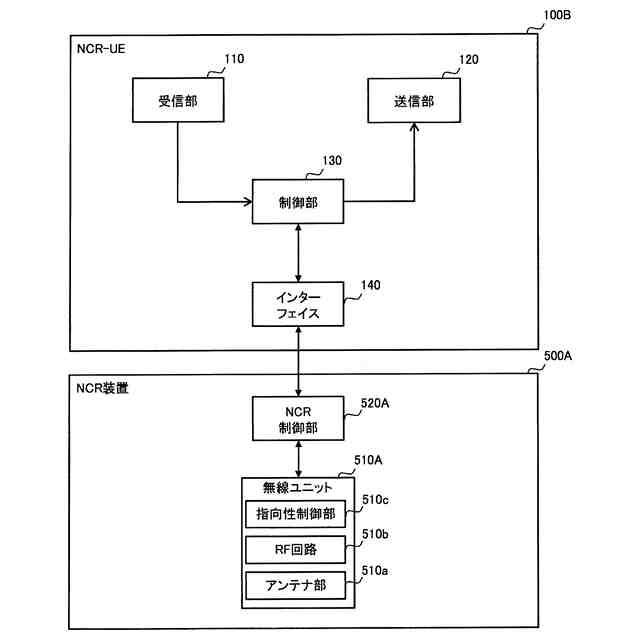

実施形態に係るＮＣＲ－ＵＥ及びＮＣＲ装置の構成例を示す図である。
実施形態に係るｇＮＢ（基地局）の構成例を示す図である。
実施形態に係るｇＮＢからＮＣＲ－ＵＥへの下りリンクシグナリングの一例を示す図である。
実施形態に係るＮＣＲ制御信号の一例を示す図である。
実施形態に係るＮＣＲ－ＵＥからｇＮＢへの上りリンクシグナリングの一例を示す図である。
実施形態に係るＮＣＲ能力情報の一例を示す図である。
実施形態に係る移動通信システムの動作の一例を示す図である。

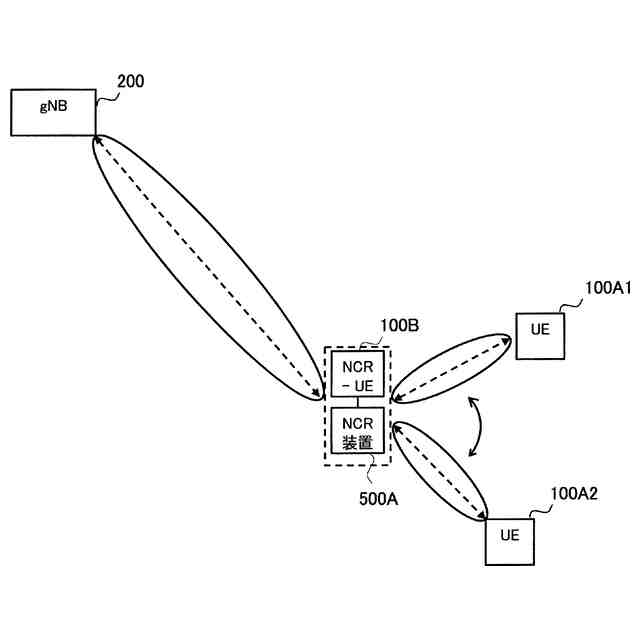

実施形態に係るビームフォーミング制御について説明するための図である。
実施形態に係るビームフォーミング制御の第１動作パターンの動作フロー例を示す図である。
実施形態に係るビームフォーミング制御の第１動作パターンの動作フローの他の例を示す図である。
実施形態に係るビームフォーミング制御の第２動作パターンの動作フロー例を示す図である。
他の実施形態に係るＲＩＳ装置（中継装置）について説明するための図である。
他の実施形態に係るＲＩＳ装置について説明するための図である。
他の実施形態に係るＲＩＳ装置について説明するための図である。
他の実施形態に係るＲＩＳ装置について説明するための図である。
【発明を実施するための形態】
【０００９】
リピータ装置等の中継装置をネットワークから制御する場合において、具体的にどのようにして中継装置を制御するかについての制御技術は未だ確立しておらず、中継装置を用いて効率的なカバレッジ拡張を行うことは現状では難しい。
【００１０】
そこで、本開示は、基地局とユーザ装置との間で中継伝送を行う中継装置を適切に制御することを可能にすることを目的とする。
（【００１１】以降は省略されています）
