公開番号2025157430
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025120735,2024503270
出願日2025-07-17,2023-02-24
発明の名称通信方法、制御端末、ネットワークノード、チップセット、プログラム、及びシステム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 16/26 20090101AFI20251007BHJP(電気通信技術)
要約【課題】中継装置を用いて基地局の効率的なカバレッジ拡張を行う通信方法、制御端末、ネットワーク、ノードチップセット、プログラム及びシステムを提供する。
【解決手段】移動通信システムにおいて、基地局200とユーザ装置との間で電波の中継を行う中継装置を制御する制御端末100Bで実行する通信方法は、前記制御端末と無線で接続する前記基地局から、前記中継装置の動作状態を指定する制御信号をレイヤ1又はレイヤ2のシグナリングとして受信するステップと、前記制御信号で指定された前記動作状態を適用するように前記中継装置を制御するステップと、を有する。前記受信するステップは、前記制御信号で指定された前記動作状態を適用する時間区間よりも前の時間区間で前記制御信号を受信するステップを含む。
【選択図】図15
特許請求の範囲【請求項１】
ネットワークノードとユーザ装置との間で電波の中継を行う中継装置を制御する制御端末で実行する通信方法であって、
前記制御端末と無線で接続する前記ネットワークノードから、前記中継装置の２つ以上の動作状態を１つの識別子と対応付ける対応付け情報を、レイヤ２のシグナリングよりも上位のレイヤの上位レイヤシグナリングにより受信することと、
前記ネットワークノードから、前記１つの識別子を含む制御信号を前記レイヤ２のシグナリングとして受信することと、を有し、
前記２つ以上の動作状態のうちの１つの動作状態は、前記中継装置のビーム状態である
通信方法。
続きを表示（約 1,400 文字）【請求項２】
ネットワークノードとユーザ装置との間で電波の中継を行う中継装置を制御する制御端末であって、
前記制御端末と無線で接続する前記ネットワークノードから、前記中継装置の２つ以上の動作状態を１つの識別子と対応付ける対応付け情報を、レイヤ２のシグナリングよりも上位のレイヤの上位レイヤシグナリングにより受信し、
前記ネットワークノードから、前記１つの識別子を含む制御信号を前記レイヤ２のシグナリングにより受信する受信部と、を備え、
前記２つ以上の動作状態のうちの１つの動作状態は、前記中継装置のビーム状態である
制御端末。
【請求項３】
ネットワークノードとユーザ装置との間で電波の中継を行う中継装置を制御する制御端末と無線で接続する前記ネットワークノードであって、
前記中継装置の２つ以上の動作状態を１つの識別子と対応付ける対応付け情報を、レイヤ２のシグナリングよりも上位のレイヤの上位レイヤシグナリングにより送信し、
前記１つの識別子を含む制御信号を前記レイヤ２のシグナリングとして送信する送信部を備え、
前記２つ以上の動作状態のうちの１つの動作状態は、前記中継装置のビーム状態である
ネットワークノード。
【請求項４】
ネットワークノードとユーザ装置との間で電波の中継を行う中継装置を制御する制御端末のためのチップセットであって、
前記制御端末と無線で接続する前記ネットワークノードから、前記中継装置の２つ以上の動作状態を１つの識別子と対応付ける対応付け情報を、レイヤ２のシグナリングよりも上位のレイヤの上位レイヤシグナリングにより受信する処理と、
前記ネットワークノードから、前記１つの識別子を含む制御信号を前記レイヤ２のシグナリングにより受信する処理と、を実行し、
前記２つ以上の動作状態のうちの１つの動作状態は、前記中継装置のビーム状態である
チップセット。
【請求項５】
ネットワークノードとユーザ装置との間で電波の中継を行う中継装置を制御する制御端末に、
前記制御端末と無線で接続する前記ネットワークノードから、前記中継装置の２つ以上の動作状態を１つの識別子と対応付ける対応付け情報を、レイヤ２のシグナリングよりも上位のレイヤの上位レイヤシグナリングにより受信する処理と、
前記ネットワークノードから、前記１つの識別子を含む制御信号を前記レイヤ２のシグナリングにより受信する処理と、
を実行させ、
前記２つ以上の動作状態のうちの１つの動作状態は、前記中継装置のビーム状態である
プログラム。
【請求項６】
ネットワークノードとユーザ装置との間で電波の中継を行う中継装置を制御する制御端末を備えるシステムであって、
前記制御端末は、
前記制御端末と無線で接続する前記ネットワークノードから、前記中継装置の２つ以上の動作状態を１つの識別子と対応付ける対応付け情報を、レイヤ２のシグナリングよりも上位のレイヤの上位レイヤシグナリングにより受信し、
前記ネットワークノードから、前記１つの識別子を含む制御信号を前記レイヤ２のシグナリングとして受信し、
前記２つ以上の動作状態のうちの１つの動作状態は、前記中継装置のビーム状態である
システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムで用いる通信方法、制御端末、ネットワークノード、チップセット、プログラム、及びシステムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
近年、第５世代（５Ｇ）の移動通信システムが注目されている。５Ｇシステムの無線アクセス技術であるＮＲ（ＮｅｗＲａｄｉｏ）は、第４世代の無線アクセス技術であるＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）に比べて、高周波数帯による広帯域伝送が可能である。
【０００３】
ミリ波帯又はテラヘルツ波帯といった高周波数帯の電波は、高い直進性を有するため、基地局のカバレッジの縮小が課題となる。このような課題を解決するために、基地局とユーザ装置との間で電波を中継する中継装置の一種であって、ネットワークから制御可能なリピータ装置が注目されている（例えば、非特許文献１参照）。このようなリピータ装置は、例えば、基地局から受信する電波を増幅するとともに指向性送信により送信することで、干渉の発生を抑制しつつ基地局のカバレッジを拡張できる。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰ寄書：ＲＰ－２１３７００、“ＮｅｗＳＩ：ＳｔｕｄｙｏｎＮＲＮｅｔｗｏｒｋ－ｃｏｎｔｒｏｌｌｅｄＲｅｐｅａｔｅｒｓ”
【発明の概要】
【０００５】
第１の態様に係る通信方法は、基地局とユーザ装置との間で電波の中継を行う中継装置を制御する制御端末で実行する方法である。前記通信方法は、前記制御端末と無線で接続する前記基地局から、前記中継装置の動作状態を指定する制御信号をレイヤ１又はレイヤ２のシグナリングとして受信するステップと、前記制御信号で指定された前記動作状態を適用するように前記中継装置を制御するステップと、を有する。前記受信するステップは、前記制御信号で指定された前記動作状態を適用する時間区間よりも前の時間区間で前記制御信号を受信するステップを含む。
【０００６】
第２の態様に係る制御端末は、基地局とユーザ装置との間で電波の中継を行う中継装置を制御する装置である。前記制御端末は、前記制御端末と無線で接続する前記基地局から、前記中継装置の動作状態を指定する制御信号をレイヤ１又はレイヤ２のシグナリングにより受信する受信部と、前記制御信号で指定された前記動作状態を適用するように前記中継装置を制御する制御部と、を有する。前記受信部は、前記制御信号で指定された前記動作状態を適用する時間区間よりも前の時間区間で前記制御信号を受信する。
【０００７】
第３の態様に係る基地局は、基地局とユーザ装置との間で電波の中継を行う中継装置を制御する制御端末と無線で接続する前記基地局である。前記基地局は、前記中継装置の動作状態を指定する制御信号をレイヤ１又はレイヤ２のシグナリングとして送信する送信部を備える。前記送信部は、前記制御信号で指定された前記動作状態を適用する時間区間よりも前の時間区間で前記制御信号を送信する。
【図面の簡単な説明】
【０００８】
実施形態に係る移動通信システムの構成を示す図である。

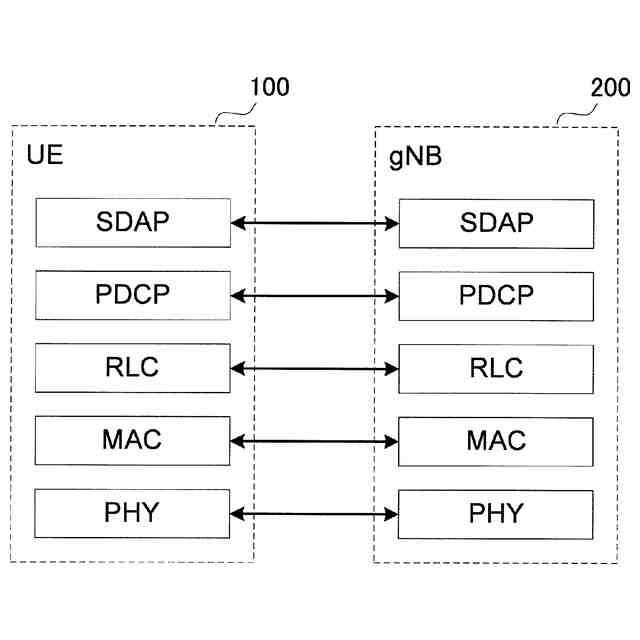

データを取り扱うユーザプレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

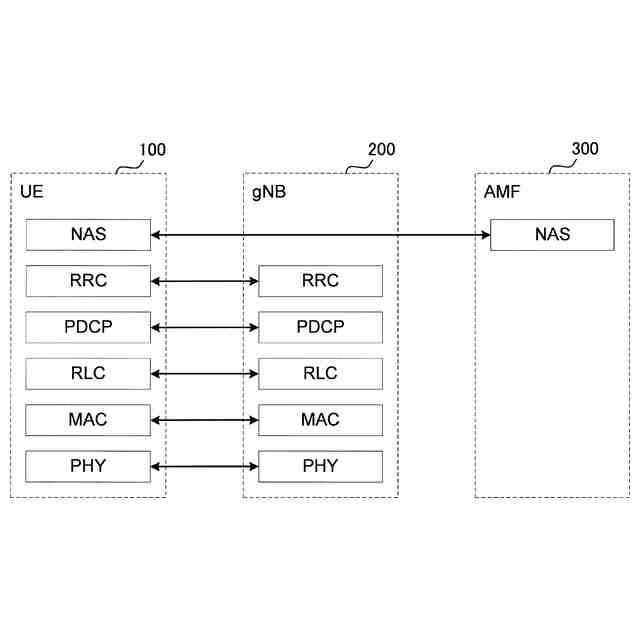

シグナリング（制御信号）を取り扱う制御プレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

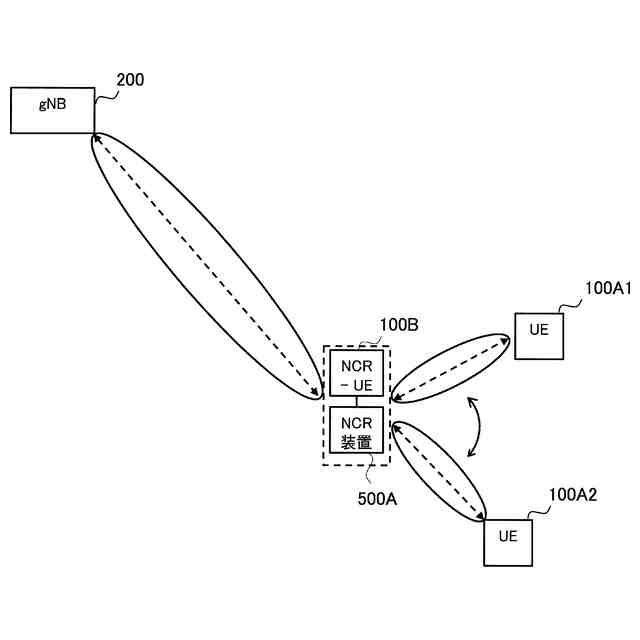

実施形態に係るＮＣＲ装置（中継装置）の適用シナリオを示す図である。
実施形態に係るＮＣＲ装置の適用シナリオを示す図である。

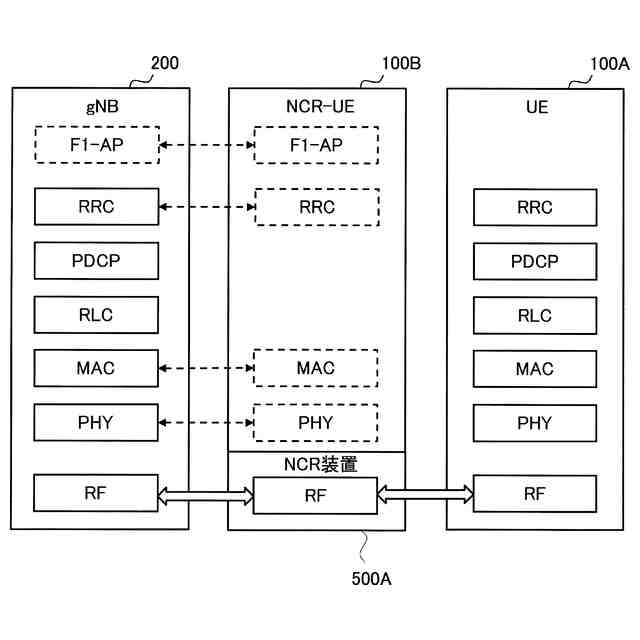

実施形態に係るＮＣＲ装置及びＮＣＲ－ＵＥ（制御端末）を有する移動通信システムにおけるプロトコルスタックの構成例を示す図である。
実施形態に係るＮＣＲ－ＵＥ及びＮＣＲ装置の構成例を示す図である。

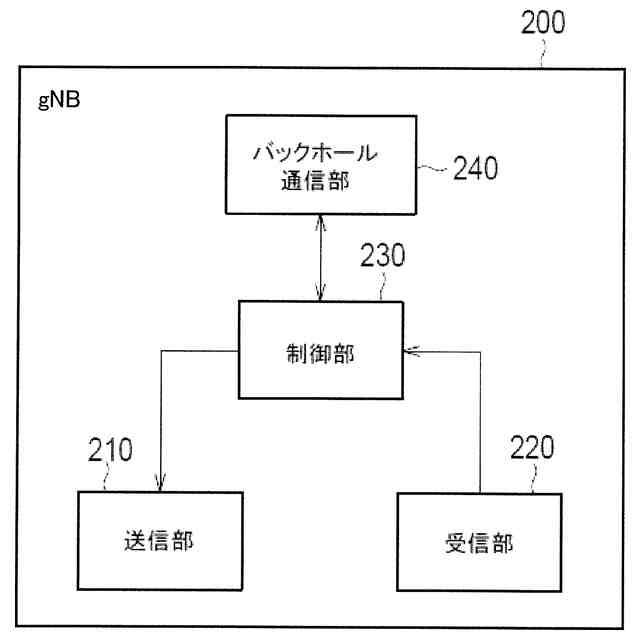

実施形態に係るｇＮＢ（基地局）の構成例を示す図である。

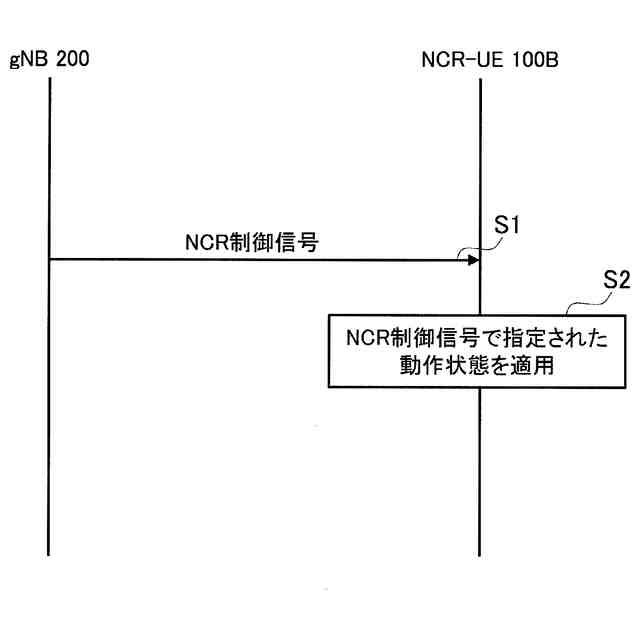

実施形態に係るｇＮＢからＮＣＲ－ＵＥへの下りリンクシグナリングの一例を示す図である。
実施形態に係るＮＣＲ制御信号の一例を示す図である。
実施形態に係るＮＣＲ－ＵＥからｇＮＢへの上りリンクシグナリングの一例を示す図である。
実施形態に係るＮＣＲ能力情報の一例を示す図である。
実施形態に係る移動通信システムの動作の一例を示す図である。
実施形態に係るＮＣＲ制御信号タイミング及びＮＣＲ制御適用タイミングの一例を示す図である。
実施形態に係るＮＣＲ制御信号タイミング及びＮＣＲ制御適用タイミングに関する動作例を示す図である。
実施形態に係る制御ＩＤに関する動作例を示す図である。
実施形態に係る制御ＩＤに関する動作例を示す図である。
実施形態に係るＲＮＴＩに関する動作例を示す図である。
実施形態の変更例に係るＲＩＳ装置（中継装置）の適用シナリオを示す図である。
実施形態の変更例に係るＲＩＳ装置の適用シナリオを示す図である。
実施形態の変更例に係るＲＩＳ装置の適用シナリオを示す図である。
実施形態に係るＲＩＳ－ＵＥ（制御端末）及びＲＩＳ装置の構成を示す図である。
実施形態の変更例に係る動作を示す図である。
実施形態の変更例に係るＲＩＳ制御信号の一例を示す図である。
【発明を実施するための形態】
【０００９】
リピータ装置等の中継装置をネットワークから制御する場合において、具体的にどのようにして中継装置を制御するかについての制御技術は未だ確立しておらず、中継装置を用いて効率的なカバレッジ拡張を行うことは現状では難しい。
【００１０】
そこで、本開示は、基地局とユーザ装置との間で電波を中継する中継装置を適切に制御することを目的とする。
（【００１１】以降は省略されています）
