公開番号2025158011
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060430
出願日2024-04-03
発明の名称電源、照明装置及び照明システム
出願人株式会社遠藤照明
代理人
主分類H05B 47/20 20200101AFI20251008BHJP(他に分類されない電気技術)
要約【課題】連結個数が変わりうる負荷を駆動する電源において、異常を適切に判断することにより安全性を確保すること。
【解決手段】負荷に対してON期間とOFF期間が繰り返されるパルス電流を印加する電源であって、異常判定ON電流値を設定する異常判定電流値設定手段と、前記異常判定ON電流値を超えた異常電流値の回数をカウントする異常電流値カウント手段と、当該回数が一定値を超えた場合に異常と判定する異常判定手段を備える。

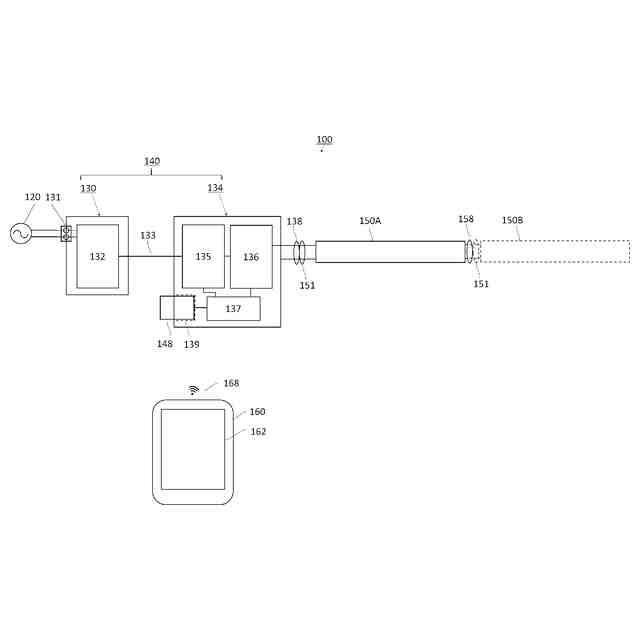

【選択図】図1

特許請求の範囲【請求項１】
負荷に対してＯＮ期間とＯＦＦ期間が繰り返されるパルス電流を印加する電源であって、
異常判定ＯＮ電流値を設定する異常判定電流値設定手段と、
前記異常判定ＯＮ電流値を超えた異常電流値の回数をカウントする異常電流値カウント手段と、
当該回数が一定値を超えた場合に異常と判定する異常判定手段を備える電源。
続きを表示（約 660 文字）【請求項２】
前記電源は、前記負荷に対して前記パルス電流を印加した後の初期ＯＮ電流値の検出手段である初期ＯＮ電流値検出手段を備え、
前記異常判定ＯＮ電流値は、前記初期ＯＮ電流値を元に、それより大きい電流値であって、電源の最大定格電流値よりも小さい電流値とする、
請求項１記載の電源。
【請求項３】
前記異常判定手段により異常と判定された場合に、前記負荷への電流の印加を停止する電流停止手段を備える、
請求項１記載の電源。
【請求項４】
前記電流停止手段の後、一定時間をおいて再度前記負荷への電流を印加する電流再印加手段を有する、
請求項３記載の電源。
【請求項５】
請求項１記載の電源と、前記電源に接続する前記負荷を備え、前記負荷がＬＥＤである照明装置であって、
前記負荷を複数連結して前記電源に接続することが可能である、照明装置。
【請求項６】

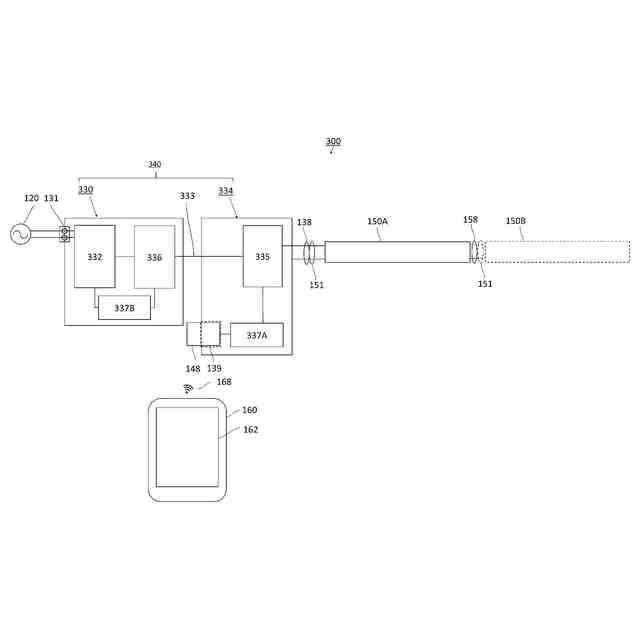

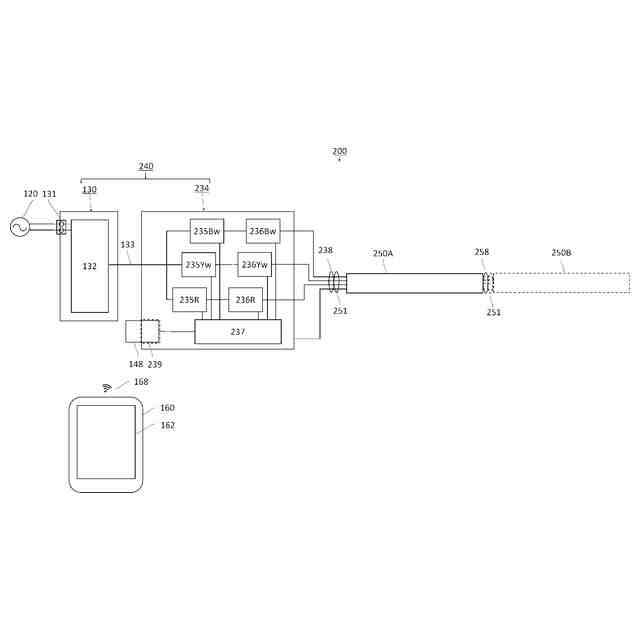

負荷であるＬＥＤと、前記負荷に対して電流を印加する電源と、前記電源と通信する制御装置を備えた照明システムであって、
前記電源は、
異常判定電流値を設定する異常判定電流値設定手段と、
前記異常判定電流値を超えた異常電流値の回数をカウントする異常電流値カウント手段と、
当該回数が一定値を超えた場合に異常と判定する異常判定手段と、
前記制御装置に前記異常と判定された情報を通信する異常通知手段とを備える、
照明システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、安全機能を備えた電源及び当該電源を用いた照明装置、照明システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
照明のＬＥＤ化に伴い、明るさを変化させる調光や、色温度や色合いを変化させる調色を容易にできるようになった。また、蛍光灯などの従来型光源に比べてＬＥＤが小型で使いやすいため、テープライト（フレキシブルライトなどとも呼ばれる）型の照明装置が用いられるようになってきた。その一例を示す特許文献１では、テープライト（特許文献１では照明具と記載）を「複数連結し、所望の長さに延長することができる」という有利な点が記載されている。
【０００３】
そのような照明装置の普及に伴い、異常電流発生などのトラブルも報告されるようになってきた。その対策として、負荷異常を検知した場合に自動停止する電源が用いられるようになってきた。
【０００４】
電源における負荷異常検知を引用文献２に示す。電源（特許文献２ではＬＥＤ点灯装置と記載）において、出力電流パラメータの異常が１秒以上の一定期間にわたって検出されることが繰り返された場合に、出力電流の供給が停止される、とされている。
【先行技術文献】
【特許文献】
【０００５】
特許５４５２７４６号公報
特許６２７３８９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載のテープライトを駆動する場合、テープライトを発光させる電源装置にとっては、「テープライトの連結個数」により負荷を駆動する電流値が異なるため、負荷異常の判断が難しくなるという問題がある。
【０００７】
特許文献２では、電源に「過電流閾値」が設定され、電流検出値が過電流閾値を所定時間以上継続して超えた場合に、異常が発生したものとして保護回路を動作させている。しかし、テープライトの場合には、テープライト連結個数により駆動電流値が異なるため、固定した「過電流閾値」では連結個数の変化に対応できない。
【０００８】
また、本願発明者らが異常現象を解析した結果、「電流検出値が過電流閾値を所定時間以上継続して超えた場合」に該当しない、つまり特許文献２の方式では異常と判断されない、短時間の異常現象が起こりうることがわかった。
【０００９】
そこで、本発明は、連結個数が変わりうる負荷を駆動する電源において、異常を適切に判断することにより安全性を確保することを目的とする。
【課題を解決するための手段】
【００１０】

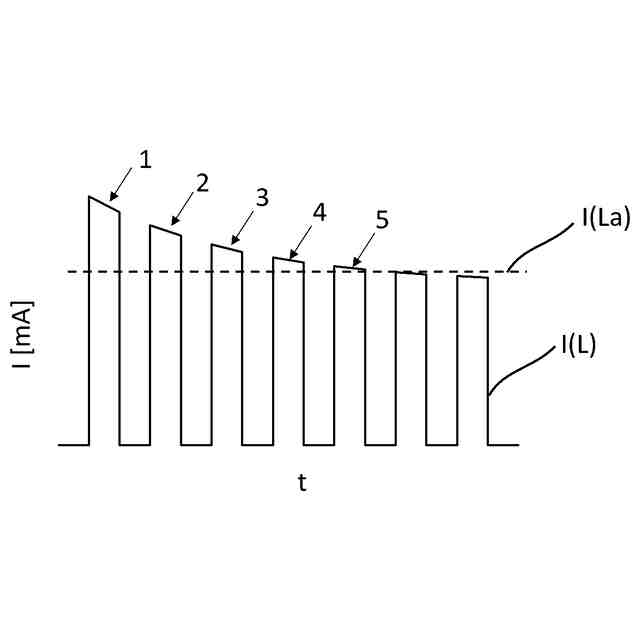

本発明の電源は、負荷に対してＯＮ期間とＯＦＦ期間が繰り返されるパルス電流を印加する電源であって、
異常判定ＯＮ電流値を設定する異常判定電流値設定手段と、
前記異常判定ＯＮ電流値を超えた異常電流値の回数をカウントする異常電流値カウント手段と、
当該回数が一定値を超えた場合に異常と判定する異常判定手段を備える。
（【００１１】以降は省略されています）
