公開番号2025160086
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024146620
出願日2024-08-28
発明の名称電子レンジ
出願人象印マホービン株式会社
代理人個人,個人
主分類H05B 6/70 20060101AFI20251015BHJP(他に分類されない電気技術)
要約【課題】簡素な構成で被加熱物の加熱効率を向上し、加熱ムラを抑制できる電子レンジを提供する。

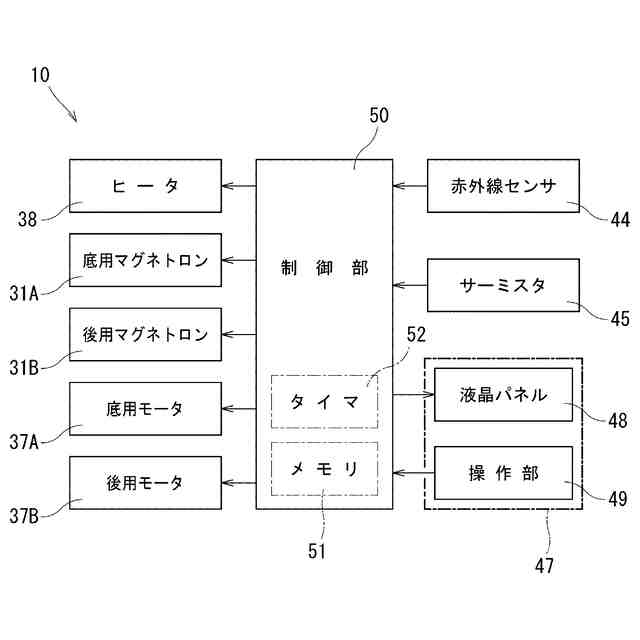

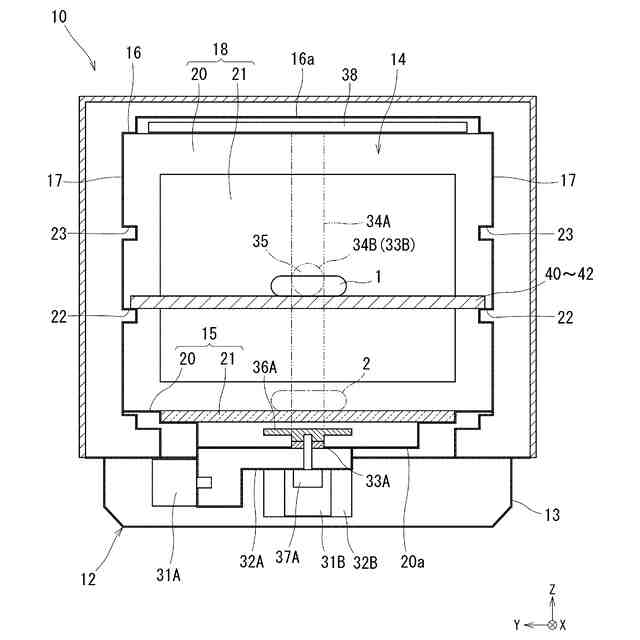

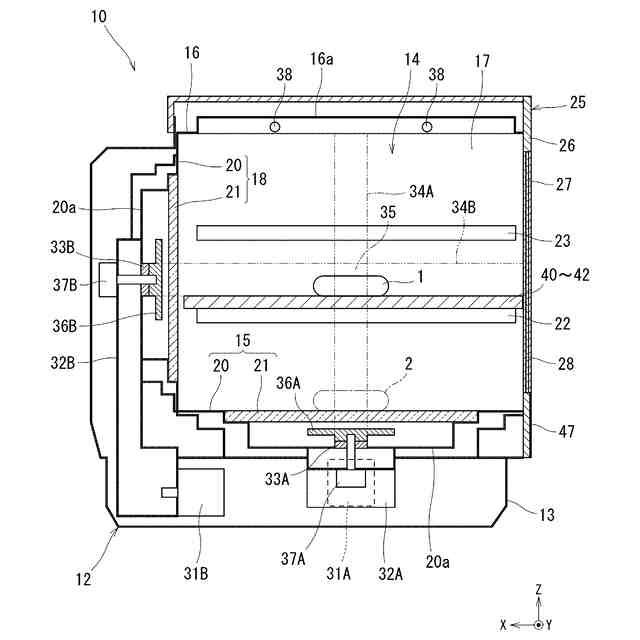

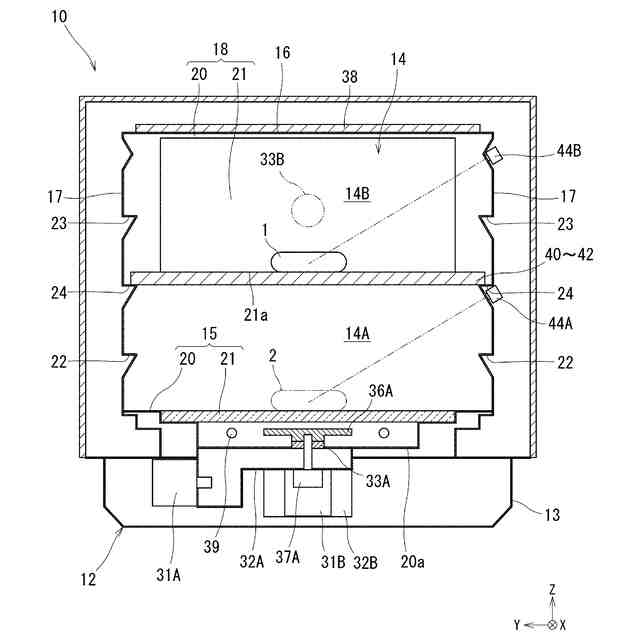

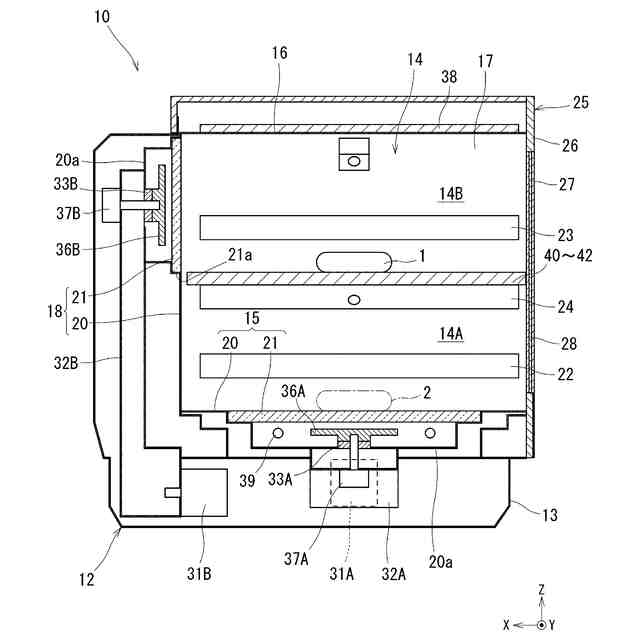

【解決手段】電子レンジ10は、加熱庫14、加熱庫14外に配置された底用マイクロ波源31Aと後用マイクロ波源31B、加熱庫14の底壁15の下側に配置された底給電部33A、加熱庫14の後壁18の後側に配置された後給電部33B、及びマイクロ波源31A,31Bを個別に制御する制御部50を備える。
【選択図】図1
特許請求の範囲【請求項１】
底壁、天壁、一対の側壁、後壁、及び扉によって画定された加熱庫と、
前記加熱庫外にそれぞれ配置された底用マイクロ波源及び後用マイクロ波源と、
前記底壁の下側に配置され、前記底壁を介して前記底用マイクロ波源が放出したマイクロ波を前記加熱庫内に放射する底給電部と、
前記後壁の後側に配置され、前記後壁を介して前記後用マイクロ波源が放出したマイクロ波を前記加熱庫内に放射する後給電部と、

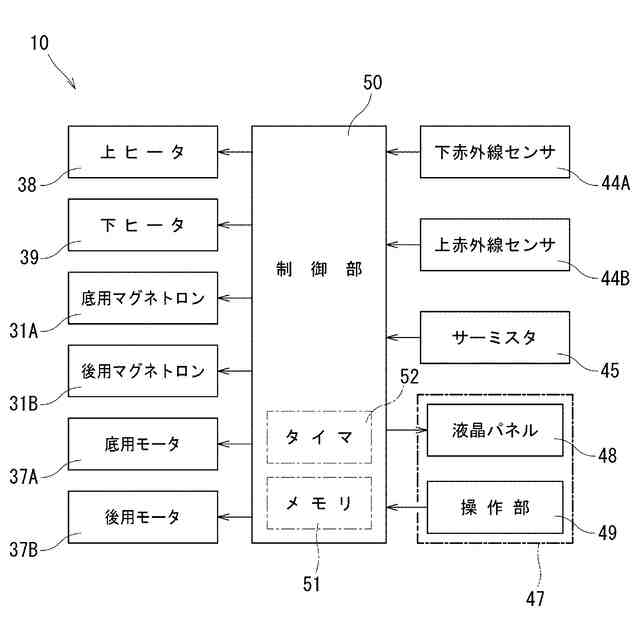

前記底用マイクロ波源と前記後用マイクロ波源を個別に制御する制御部と
を備える、電子レンジ。
続きを表示（約 970 文字）【請求項２】
前記加熱庫内の前記底給電部と前記後給電部の間に、被加熱物を配置するトレイを前記底壁に沿って配置するためのトレイ保持手段を備え、
前記トレイは、マイクロ波によって発熱可能な発熱トレイ、マイクロ波を透過可能な透過性トレイ、及びマイクロ波を反射可能な反射性トレイのうち、少なくとも１つを含む、請求項１に記載の電子レンジ。
【請求項３】
前記加熱庫を前記扉側から見て、前記後給電部の少なくとも一部は、前記トレイの上端よりも上側に位置している、請求項２に記載の電子レンジ。
【請求項４】
前記加熱庫を前記扉側から見て、前記後給電部の全てが、前記トレイの上端よりも上側に位置している、請求項３に記載の電子レンジ。
【請求項５】
前記底壁から前記天壁に向けて延ばした前記底給電部の第１投影領域と、前記後壁から前記扉に向けて延ばした前記後給電部の第２投影領域とは、互いに重なる重複領域を有する、請求項１から４のいずれか１項に記載の電子レンジ。
【請求項６】
前記重複領域は、前記一対の側壁の間の中央、かつ前記後壁と前記扉の間の中央に位置している、請求項５に記載の電子レンジ。
【請求項７】
前記天壁にはヒータが配置されている、請求項１から４のいずれか１項に記載の電子レンジ。
【請求項８】

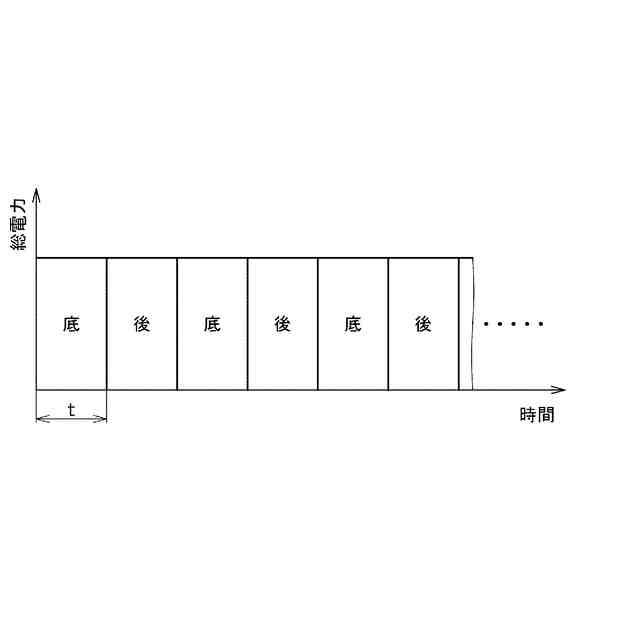

前記制御部は、前記底用マイクロ波源及び前記後用マイクロ波源のうち、一方を動作させて他方の動作を停止した後、前記他方を動作させて前記一方の動作を停止する制御を、定められた時間毎に繰り返し行う、請求項１から４のいずれか１項に記載の電子レンジ。
【請求項９】

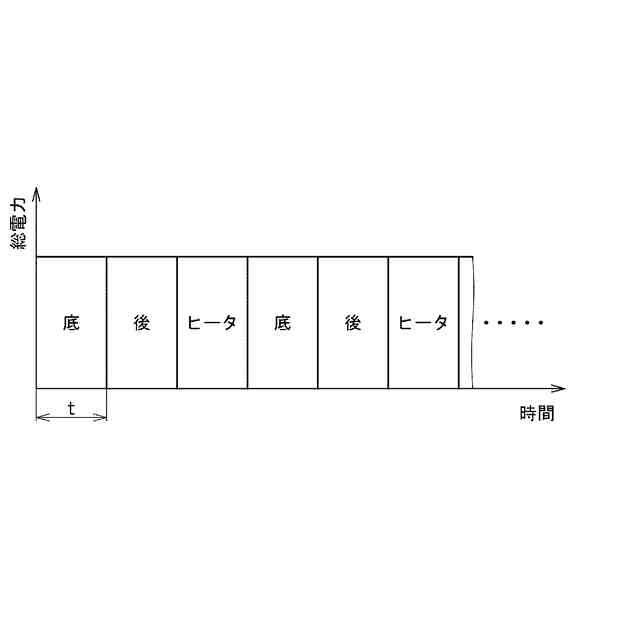

前記制御部は、前記底用マイクロ波源、前記後用マイクロ波源、及び前記ヒータを含む複数の加熱部のうち、１つを動作させて残りの動作を停止した後、前記動作させた１つ以外の１つを動作させて残りの動作を停止する制御を、定められた時間毎に繰り返し行う、請求項７に記載の電子レンジ。
【請求項１０】

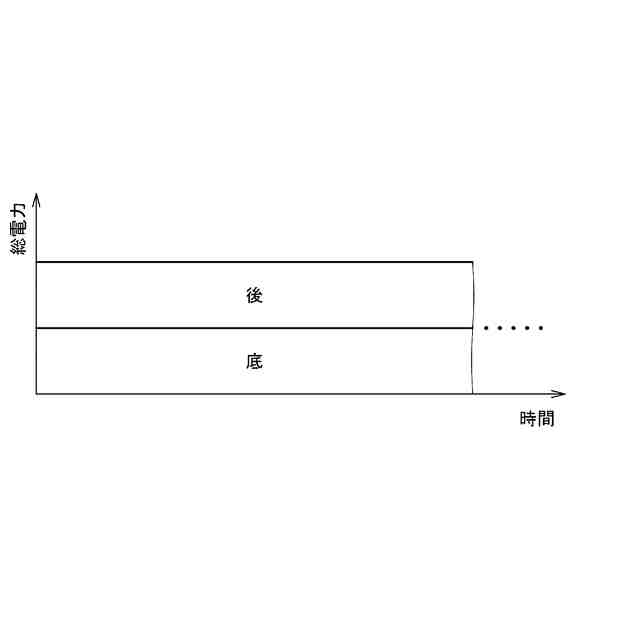

前記制御部は、前記底用マイクロ波源及び前記後用マイクロ波源を同時に動作させる、請求項１から４のいずれか１項に記載の電子レンジ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子レンジに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、加熱庫の天壁、底壁、及び一対の側壁に、マイクロ波を放射する給電部がそれぞれ配置された電子レンジが開示されている。この電子レンジは、個々の給電部から放射されるマイクロ波の放射方向を調整するために、形状が異なる第１アンテナ及び第２アンテナと、これらの回転角度位置を調整する制御部とを更に備える。
【０００３】
第１アンテナと第２アンテナは、加熱庫の対向する壁に配置されている。具体的には、第１アンテナは、天壁と一対の側壁のうち一方とに配置され、第２アンテナは、底壁と一対の側壁のうち他方とに配置されている。制御部は、マイクロ波の反射波を検出し、反射電力が極小値になるように第１アンテナと第２アンテナの角度をそれぞれ調整し、被加熱物の加熱効率の向上と加熱ムラの抑制を図る。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－１８１７２７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の電子レンジでは、天壁と底壁にアンテナを配置し、一対の側壁にそれぞれアンテナを配置する必要があるため、構成が複雑である。つまり、特許文献１の電子レンジには、簡素な構成で被加熱物の加熱効率を向上すること、及び加熱ムラを抑制することについて改善の余地がある。
【０００６】
本発明は、簡素な構成で被加熱物の加熱効率を向上し、加熱ムラを抑制できる電子レンジを提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、底壁、天壁、一対の側壁、後壁、及び扉によって画定された加熱庫と、前記加熱庫外にそれぞれ配置された底用マイクロ波源及び後用マイクロ波源と、前記底壁の下側に配置され、前記底壁を介して前記底用マイクロ波源が放出したマイクロ波を前記加熱庫内に放射する底給電部と、前記後壁の後側に配置され、前記後壁を介して前記後用マイクロ波源が放出したマイクロ波を前記加熱庫内に放射する後給電部と、前記底用マイクロ波源と前記後用マイクロ波源を個別に制御する制御部とを備える、電子レンジを提供する。
【０００８】
電子レンジは、台所の食器棚に設けられた専用の設置スペースに設置されることが多い。設置スペースの奥行きは、食器棚を設置する台所の使用性を踏まえ、概ね定められている。設置スペースの高さは、食器類の収納性を踏まえ、概ね定められている。一方で、設置スペースを含む食器棚の横幅は、台所の広さを考慮してユーザが希望に応じて選択できる。
【０００９】
一般的に、電子レンジの奥行きと高さは、食器棚の設置スペースの寸法を踏まえて定められている。一方で、電子レンジの横幅は、形成する加熱庫の容量に応じて定められており、容量を多くするに従って大きくなり、加熱庫の形状は横長になる。つまり、電子レンジの奥行きと高さは不変性が高く、電子レンジの横幅は可変性が高い。また、加熱庫内に配置される被加熱物に対し、底壁からの距離と後壁からの距離は、側壁からの距離と比較して近くなることが多い。
【００１０】
本態様では、底壁と後壁にマイクロ波を放射する給電部がそれぞれ配置されている。底壁と後壁は、被加熱物までの距離が近いため、給電部から離れるに従って拡散するマイクロ波を、被加熱物に対して集中させることが可能である。よって、簡素な構成で被加熱物の加熱効率を向上できる。しかも、底用マイクロ波源によるマイクロ波の照射方向と後用マイクロ波源によるマイクロ波の照射方向とが異なるうえ、制御部によって２個のマイクロ波源を個別に制御できるため、被加熱物の加熱ムラを抑えることができる。
（【００１１】以降は省略されています）
