公開番号2025164087
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067850
出願日2024-04-18
発明の名称手摺り装置
出願人株式会社シコク
代理人個人
主分類E04F 11/18 20060101AFI20251023BHJP(建築物)
要約【課題】手摺り部分の把持性を高めて、安全な歩行支援を実現する手摺り装置を提供する。
【解決手段】段差部の低位面側と高位面側に跨って設置される手摺り装置において、段差面のそれぞれに対応するように高さの異なる複数の手摺りを設けるとともに、該複数の手摺のうち、少なくともいずれか一つの手摺りを略水平方向に延出する形体とした。係る構成によれば、手摺り装置に沿って段差部を上がる場合も、降りる場合も、その略水平方向に延出する手摺り部分においては、手に滑りを生じることなく的確に該手摺りを把持して姿勢を保持し段差方向に安全に移動することができるとともに、該手摺りを的確に把持し得ることで該手摺り部分に体重をかけて横方向へのふらつきを防止することもでき、これらの相乗効果によって、より安全性の高い段差部の移動が担保される。
【選択図】図1
特許請求の範囲【請求項１】
段差部の低位面側と高位面側に跨って設置される左右一対の手摺りユニットで構成される手摺り装置であって、
上記各手摺りユニットは段差面のそれぞれに対応するように高さの異なる複数の手摺り部が設けられるとともに、該複数の手摺り部のうち、少なくともいずれか一つの手摺り部が略水平方向に延出する形体であることを特徴とする手摺り装置。
続きを表示（約 380 文字）【請求項２】
請求項１において、

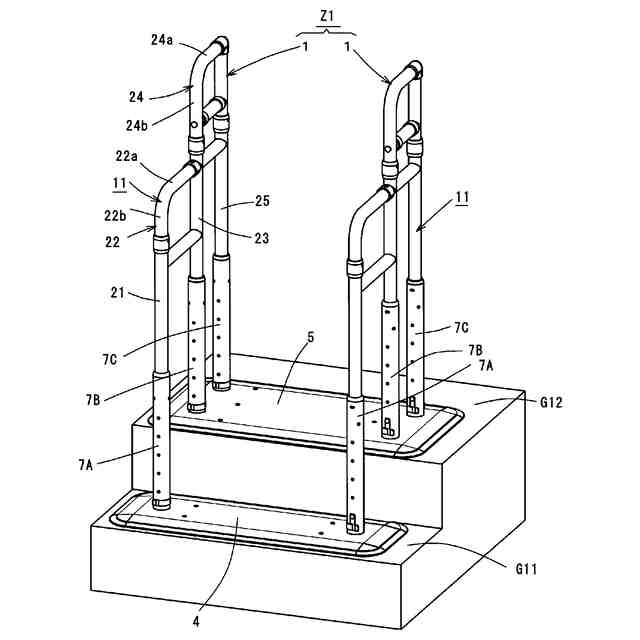

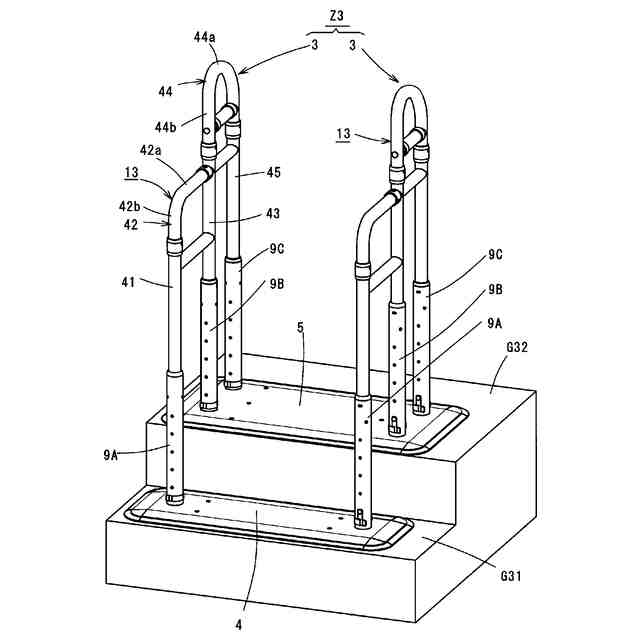

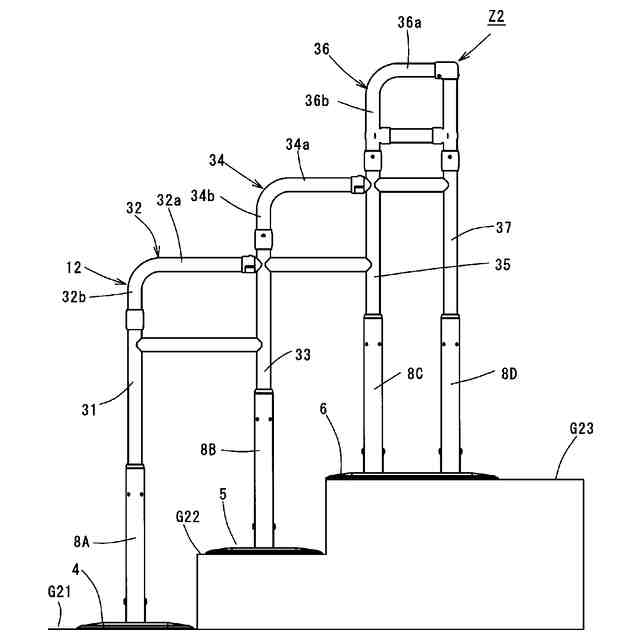

上記各手摺りユニットは、段差部の各段にそれぞれ配置した複数のベース体にそれぞれ立設された複数の支柱に対して高さ調整可能に取り付けられていることを特徴とする手摺り装置。
【請求項３】
請求項１において、

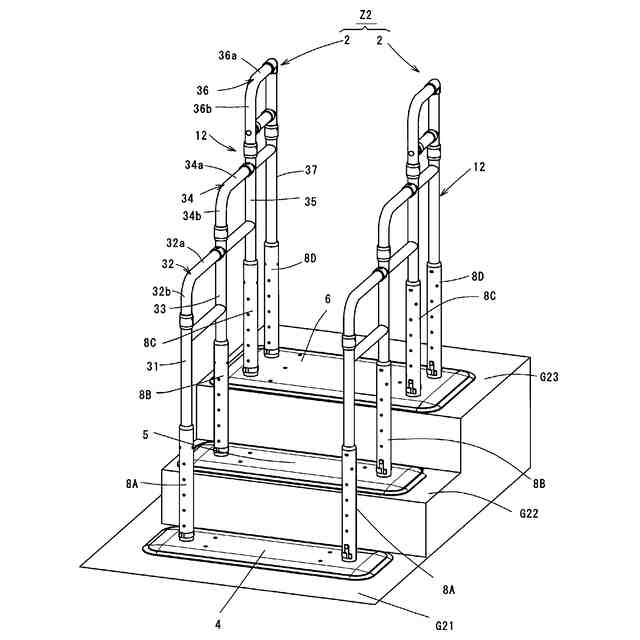

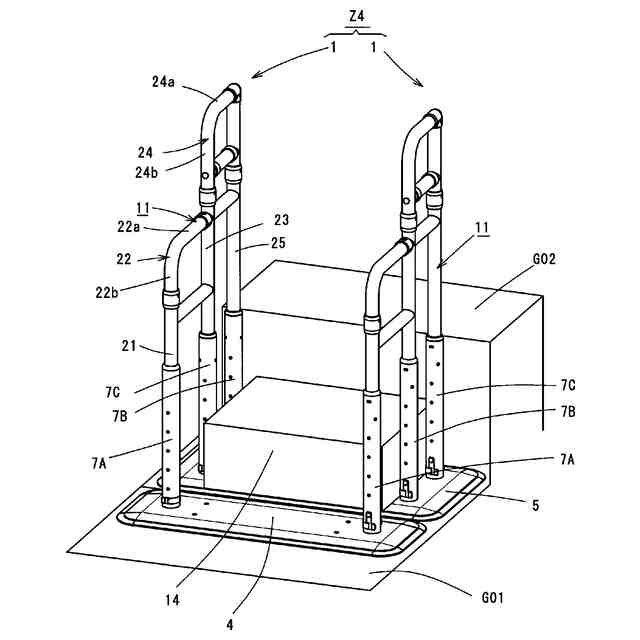

上記手摺りユニットは、同一面上に設置された複数のベース体にそれぞれ立設された複数の支柱に対して、高さ調整可能に取り付けられていることを特徴とする手摺り装置。
【請求項４】
請求項１，２又は３において、
上記左右一対の手摺りユニットのうち、一方の手摺りユニットを支持する支柱が備えられた上記各ベース体と、他方の手摺りユニット支持する支柱が備えられた上記各ベース体が、上記各手摺りユニットの離間方向に連続した一体構成とされていることを特徴とする手摺り装置。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、段差部分に設置される手摺り装置に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
段差部分に設置される手摺り装置としては、例えば、特許文献１～特許文献３に示すものが知られている。
【０００３】
特許文献１に示される手摺り装置は、玄関の土間と框との段差部分に設置され土間と框上面との間を移動する人の動作を支援するもので、手摺り部分は低位面である土間側から高位面である框上面側に向けて上昇傾斜する傾斜体とされている。
【０００４】
特許文献２に示される手摺り装置は、玄関土間と框上面との段差部分に設置され、玄関土間と框上面との間に架設された歩行面上を移動する歩行者の行動を支援するものであって、該歩行者が把持する手摺り部分は低位面である土間側から高位面である框上面側に向けて上昇傾斜する傾斜体とされている。
【０００５】
特許文献３に示される手摺り装置は、多段の階段の低位段部と高位段部の間跨って設置されてこの多段の階段を移動する歩行者の行動を支援するものであって、該歩行者が把持する手摺り部分は低位段から高位段に向けて上昇傾斜する傾斜体とされている。
【先行技術文献】
【特許文献】
【０００６】
特開２００５－８９９７４号公報
特開２０１６－９４７５９号公報
特開２０２１－１７７８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、上掲各手摺り装置では、手摺り部分は段差部分の傾斜に沿った傾斜体とされていることから、歩行者の姿勢の高さ変化と手摺り部の高さ変化が対応するため一見好適であると考えられ勝ちだが、現実的には、手摺り部が傾斜していると、これ掴んで移動する場合に手が滑り易く、該手摺りを的確に掴んで移動するとか、該手摺り部に体重を預けて姿勢保持することが比較的難しく、安全な歩行支援という点において改善の余地があった。
【０００８】
そこで本願発明は、手摺り部分の把持性を高めて、安全な歩行支援を実現し得るようにした手摺り装置を提供することを目的としてなされたものである。
【課題を解決するための手段】
【０００９】
本願発明ではかかる課題を解決するための具体的手段として次のような構成を採用している。
【００１０】
本願の第１の発明では、段差部の低位面側と高位面側に跨って設置される左右一対の手摺りユニットで構成される手摺り装置において、上記各手摺りユニットは段差面のそれぞれに対応するように高さの異なる複数の手摺り部を設けるとともに、該複数の手摺り部のうち、少なくともいずれか一つの手摺り部が略水平方向に延出する形体であることを特徴としている。
（【００１１】以降は省略されています）
