公開番号2025101233
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217923
出願日2023-12-25
発明の名称フレキシブルプリント基板およびそれを用いる電子回路装置、電子錠システム、無線通信システム
出願人ローム株式会社
代理人個人,個人,個人,個人
主分類H05K 1/02 20060101AFI20250630BHJP(他に分類されない電気技術)
要約【課題】低コストで放熱性を向上させるフレキシブルプリント基板およびそれを用いる電子回路装置、電子錠システム、無線通信システムを提供する。
【解決手段】フレキシブルプリント基板1は、フレキシブルプリント基板1が折返した状態で使用されるものである場合、一方の片11に搭載される1または複数の回路部品3、4の内、発熱部品である予め定める回路部品3に対して、他方の片12で対向する位置に、放熱部材61を備え、折返した状態では、厚み方向から見て、J字状またはU字状であり、J字状またはU字状の一方の片の内側には、予め定める回路部品3として、発熱部品が搭載され、J字状またはU字状の他方の片に、放熱部材61を備える。
【選択図】図1
特許請求の範囲【請求項１】
１または複数の回路部品を搭載するフレキシブルプリント基板において、
前記フレキシブルプリント基板は、折返した状態で使用されるものであり、
前記折返した状態において、前記１または複数の回路部品の内の予め定める回路部品の対向位置に、放熱部材を備える、フレキシブルプリント基板。
続きを表示（約 740 文字）【請求項２】
前記折返した状態では、厚み方向から見て、Ｊ字状またはＵ字状であり、
前記Ｊ字状またはＵ字状の一方の片の内側には、前記予め定める回路部品として、発熱部品が搭載され、前記Ｊ字状またはＵ字状の他方の片に、前記放熱部材を備える、請求項１記載のフレキシブルプリント基板。
【請求項３】
前記予め定める回路部品は、ＬＳＩである、請求項１記載のフレキシブルプリント基板。
【請求項４】
前記放熱部材は、アルミ板から成る放熱板である、請求項１記載のフレキシブルプリント基板。
【請求項５】
前記放熱部材は、ポリイミドフィルムから成る放熱シートである、請求項１記載のフレキシブルプリント基板。
【請求項６】
前記請求項１～５の何れか１項に記載のフレキシブルプリント基板を用いる、電子回路装置。
【請求項７】
無線通信装置である、請求項６記載の電子回路装置。
【請求項８】
ＮＦＣの無線通信装置であり、前記予め定める回路部品は、前記ＮＦＣにおける無線給電用の素子である、請求項７記載の電子回路装置。
【請求項９】
前記フレキシブルプリント基板は、帯状体がＪ字状に折返えされて形成され、前記Ｊ字状の短片に前記予め定める回路部品が搭載され、長片の対向位置に前記放熱部材が搭載され、長片の前記放熱部材より遊端側に、前記ＮＦＣにおけるアンテナコイルが設けられる、請求項８記載の電子回路装置。
【請求項１０】
前記請求項８記載の電子回路装置を錠装置に搭載し、前記ＮＦＣの無線端末を電子鍵に用いる、電子錠システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フレキシブルプリント基板およびそれを用いる電子回路装置、電子錠システム、無線通信システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、電子錠システムの一例が示されている。特許文献１は、ＮＦＣ（近距離無線通信：ＮｅａｒＦｉｅｌｄＣｏｍｍｕｎｉｃａｔｉｏｎ）の無線端末を電子鍵として用い、ＮＦＣの送信機を錠装置として用いた無線通信システムの一例である。そうすることで、特許文献１は、無線端末側に電源不要の電子錠システムを実現している。この無線端末を構成する電子回路装置にも、１または複数の回路部品を搭載して、回路モジュールなどを構成する基板を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６６９０５号公報
【０００４】
［概要］
特許文献１では、送信機側は、ドア錠装置であるので、自動改札機のように大きくはできず、基板には、フレキシブルプリント基板が好適である。同様に、無線端末として、イヤフォンなどのウエアラブル端末を用いる無線通信システムにも、全体の小型化のために、送信機側にフレキシブルプリント基板を用いることが好適である。
【０００５】
一方、特許文献１では、無線端末にはキースイッチが設けられ、施錠、解錠の操作を行うようになっている。したがって、特許文献１の無線端末は、同様にＮＦＣの無線端末である交通系のＩＣカードなどに比べて、多機能となっている。そのため、特許文献１の無線端末は、機能をより強化しようとすると、電源、つまりＮＦＣの無線給電による容量を大きくする必要がある。ウエアラブル端末に関しても、たとえばイヤフォンの場合、給電容量が大きくなると、より大きな音を、より長時間再生できるようになる。
【０００６】
しかしながら、無線給電の容量を大きくしようとすると、送信アンプなどの発熱部品を大パワー化する必要があり、大量の熱が発生する。フレキシブルプリント基板は、隙間に配置されるなど、用途などの関係で、元々、放熱に厳しい。そのため、従来では、放熱シートなどが用いられるものの、コストが高く、また、放熱しきれないケースも生じてしまう。
【０００７】
本開示の目的は、低コストで放熱を良好にできるフレキシブルプリント基板およびそれを用いる電子回路装置、電子錠システム、無線通信システムを提供することにある。
【０００８】
上述した課題を解決するために、本開示のフレキシブルプリント基板は、１または複数の回路部品を搭載するフレキシブルプリント基板において、フレキシブルプリント基板は、折返した状態で使用されるものであり、折返した状態において、１または複数の回路部品の内の予め定める回路部品の対向位置に、放熱部材を備える。
【図面の簡単な説明】
【０００９】

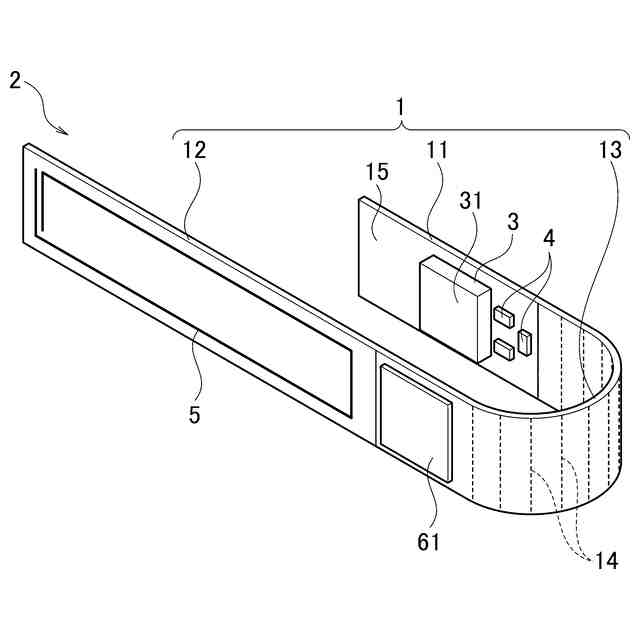

図１は、実施形態に係るフレキシブルプリント基板を用いる回路モジュールの分解斜視図である。

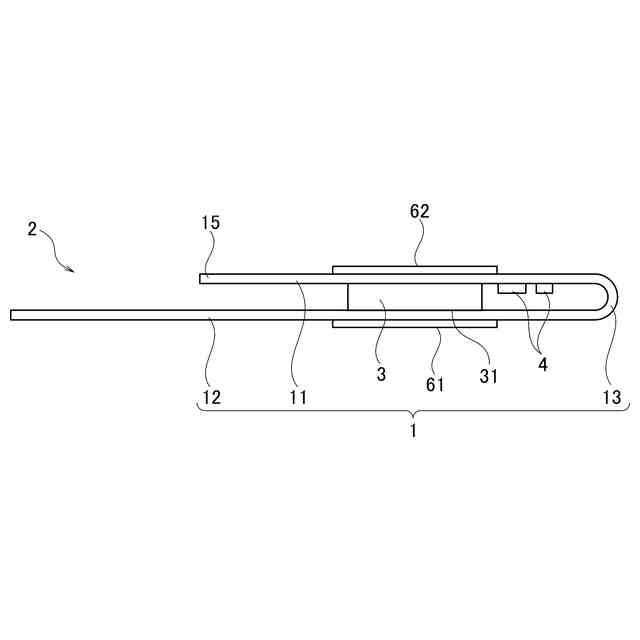

図２は、図１で示す回路モジュールの側面図である。

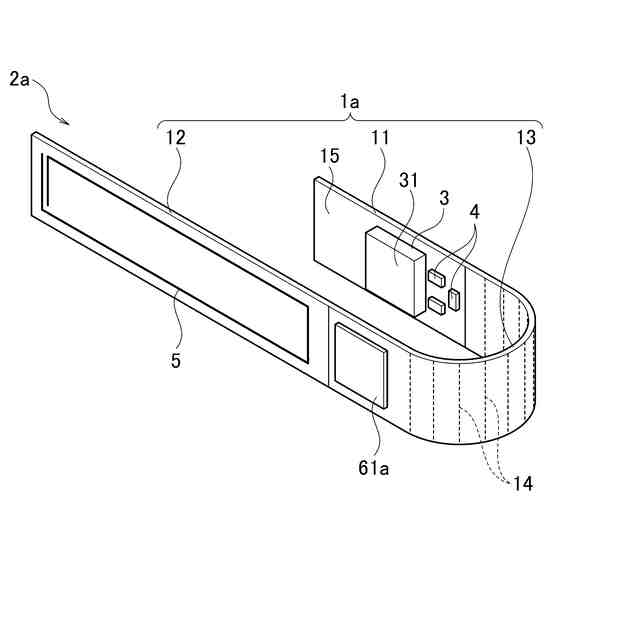

図３は、実施形態の他の例に係るフレキシブルプリント基板を用いる回路モジュールの分解斜視図である。
図４は、図３で示す回路モジュールの側面図である。

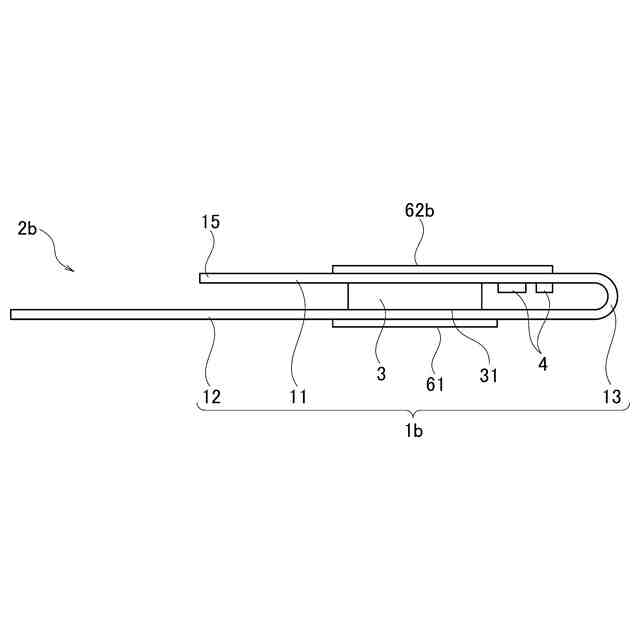

図５は、実施形態の他の例に係るフレキシブルプリント基板を用いる回路モジュールの側面図である。

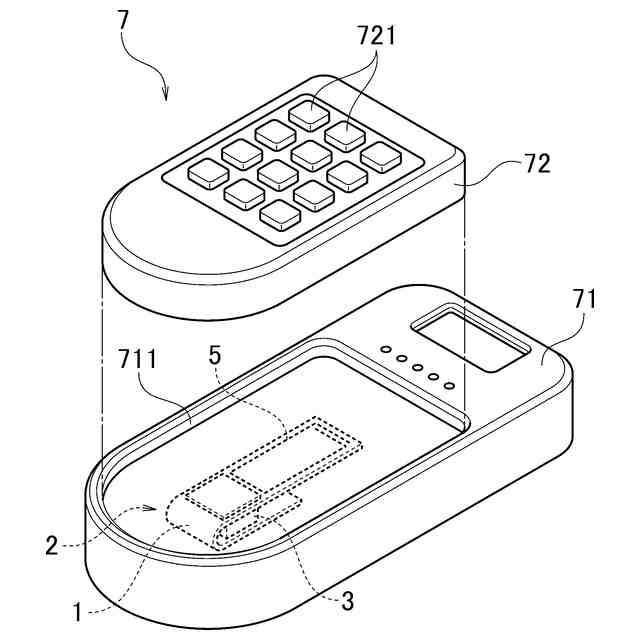

図６は、図１～図５で示す回路モジュールの一使用例である電子錠システムの斜視図である。

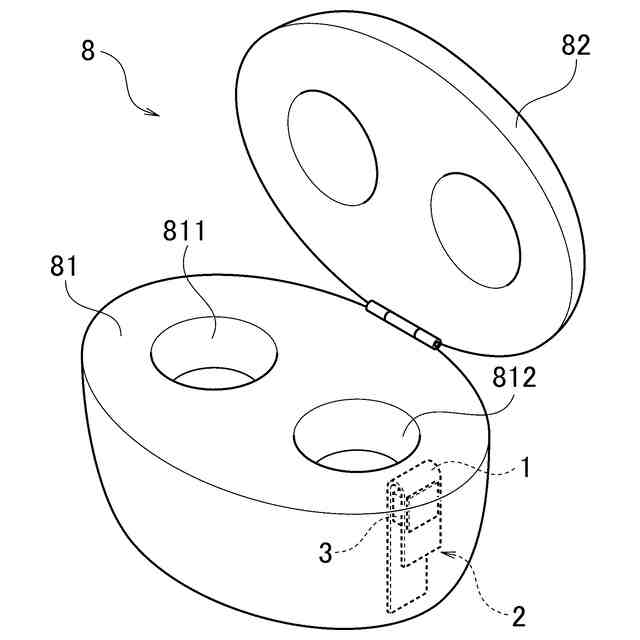

図７は、図１～図５で示す回路モジュールの他の使用例であるワイヤレスイヤフォンのための収納ケースの斜視図である。
【００１０】
[詳細な説明]
次に、図面を参照して、本実施形態について説明する。以下に説明する図面の記載において、同一または類似の部分には同一または類似の符号を付している。ただし、図面は模式的なものであり、現実のものとは異なることに留意すべきである。したがって、具体的な構造、寸法などは、以下の説明を参酌して適宜に判断されるべきものである。
（【００１１】以降は省略されています）
