公開番号2025102106
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219339
出願日2023-12-26
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類H10K 50/858 20230101AFI20250701BHJP()
要約【課題】視野角を制限することが可能な表示装置を提供する。
【解決手段】一実施形態に係る表示装置は、基板と、基板の上方に配置される複数の発光素子と、複数の発光素子の各々を囲む下部と、下部の上に配置され、下部の側面から突出する縁部で囲まれる第1開口を有する上部と、第1開口の少なくとも一部と重なり、第1開口とは反対側に突出する凸状に形成された第1レンズと、を備え、縁部は、第1方向に互いに向かい合うとともに第1方向と交差する第2方向に平行な第1開口縁及び第2開口縁を含み、複数の発光素子は、第1開口に重なる第1発光素子を含み、第1開口は、第2方向に平行であって第1開口縁及び第2開口縁の各々から第1方向に沿った距離が等しい第1中心線と、を有し、第1レンズは、第2方向に平行な第1レンズ中心線を有し、第1レンズ中心線は、第1中心線と第1開口縁との間に位置する。
【選択図】図4
特許請求の範囲【請求項１】
基板と、
前記基板の上方に配置される複数の発光素子と、
前記複数の発光素子の各々を囲む下部と、
前記下部の上に配置され、前記下部の側面から突出する縁部で囲まれる第１開口を有する上部と、
前記第１開口の少なくとも一部と重なり、前記第１開口とは反対側に突出する凸状に形成された第１レンズと、を備え、
前記縁部は、第１方向に互いに向かい合うとともに前記第１方向と交差する第２方向に平行な第１開口縁及び第２開口縁を含み、
前記複数の発光素子は、前記第１開口に重なる第１発光素子を含み、
前記第１開口は、前記第２方向に平行であって前記第１開口縁及び前記第２開口縁の各々から前記第１方向に沿った距離が等しい第１中心線と、を有し、
前記第１レンズは、前記第２方向に平行な第１レンズ中心線を有し、
前記第１レンズ中心線は、前記第１中心線と前記第１開口縁との間に位置する、
表示装置。
続きを表示（約 2,100 文字）【請求項２】
前記上部は、さらに、前記第１開口と前記第１方向に隣り合い、前記縁部で囲まれる第２開口を有し、
さらに、前記第２開口の少なくとも一部と重なり、前記第２開口とは反対側に突出する凸状に形成された第２レンズを備え、
前記縁部は、前記第１方向に互いに向かい合うとともに前記第２方向に平行な第３開口縁及び第４開口縁を含み、
前記複数の発光素子は、前記第２開口に重なる第２発光素子を含み、
前記第２開口は、前記第２方向に平行であって前記第３開口縁及び前記第４開口縁の各々から前記第１方向に沿った距離が等しい第２中心線を有し、
前記第２レンズは、前記第２方向に平行な第２レンズ中心線を有し、
前記第２レンズ中心線は、前記第２中心線と前記第３開口縁との間に位置する、
請求項１に記載の表示装置。
【請求項３】
前記上部は、さらに、前記第２開口と前記第２方向に隣り合い、前記縁部で囲まれる第３開口を有し、
さらに、前記第３開口の少なくとも一部と重なり、前記第３開口とは反対側に突出する凸状に形成された第３レンズを備え、
前記縁部は、前記第１方向に互いに向かい合うとともに前記第２方向に平行な第５開口縁及び第６開口縁を含み、
前記複数の発光素子は、前記第３開口に重なる第３発光素子を含み、
前記第３開口は、前記第２方向に平行であって前記第５開口縁及び前記第６開口縁の各々から前記第１方向に沿った距離が等しい第３中心線を有し、
前記第３レンズは、前記第２方向に平行な第３レンズ中心線を有し、
前記第３レンズ中心線は、前記第３中心線と前記第５開口縁との間に位置する、
請求項２に記載の表示装置。
【請求項４】
前記上部は、さらに、前記第２開口と前記第２方向に隣り合い、前記縁部で囲まれる第３開口を有し、
前記縁部は、前記第１方向に互いに向かい合うとともに前記第２方向に平行な第５開口縁及び第６開口縁を含み、
前記複数の発光素子は、前記第３開口に重なる第３発光素子を含み、
前記第３開口は、前記第２方向に平行であって前記第５開口縁及び前記第６開口縁の各々から前記第１方向に沿った距離が等しい第３中心線を有し、
前記第２レンズは、前記第２開口及び前記第３開口と連続的に重なり、
前記第２レンズ中心線は、前記第３中心線と前記第５開口縁との間に位置する、
請求項２に記載の表示装置。
【請求項５】
さらに、複数の第１画素を備え、
前記複数の第１画素の各々は、前記第１開口、前記第２開口、及び、前記第３開口を含み、前記第２方向において繰り返し配置され、
前記第１レンズ及び前記第２レンズは、前記複数の第１画素と連続的に重なっている、
請求項４に記載の表示装置。
【請求項６】
前記上部は、さらに、
前記第１開口と前記第２方向に隣り合う第４開口と、
前記第４開口と前記第１方向に隣り合う第５開口と、
前記第５開口と前記第２方向に隣り合う第６開口と、を有し、
前記第４開口、前記第５開口、及び、前記第６開口は、前記第１レンズ、前記第２レンズ、及び、前記第３レンズと重ならない、
請求項３に記載の表示装置。
【請求項７】
前記上部は、さらに、
前記第１開口と前記第２方向に隣り合う第４開口と、
前記第４開口と前記第１方向に隣り合う第５開口と、
前記第５開口と前記第２方向に隣り合う第６開口と、を有し、
前記第４開口、前記第５開口、及び、前記第６開口は、前記第１レンズ及び前記第２レンズと重ならない、
請求項４に記載の表示装置。
【請求項８】
前記上部は、さらに、
前記第３開口と前記第１方向に隣り合う第４開口と、
前記第４開口と前記第１方向に隣り合う第５開口と、
前記第５開口と前記第２方向に隣り合う第６開口と、を有し、
前記第４開口、前記第５開口、及び、前記第６開口は、前記第１レンズ及び前記第２レンズと重ならない、
請求項４に記載の表示装置。
【請求項９】
さらに、複数の第１画素と、複数の第２画素と、を備え、
前記複数の第１画素の各々は、前記第１開口、前記第２開口、及び、前記第３開口を含み、
前記複数の第２画素の各々は、前記第４開口、前記第５開口、及び、前記第６開口を含み、
前記第１画素及び前記第２画素は、前記第２方向において交互に配置されている、
請求項６又は７に記載の表示装置。
【請求項１０】
前記第１レンズは、前記第２方向において前記第１開口を覆っている、
請求項１に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
近年の表示装置において、所定のコントラスト比が得られる視野角を可変する要求がある。例えば、自動車等の車両に搭載される表示装置では、助手席側から表示画像が視認できる一方で、運転席側からは運転中などの場合に表示画像が視認不可とするような視野角制御が求められる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３５３４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、視野角を制限することが可能な表示装置を提供することにある。
【課題を解決するための手段】
【０００５】
一実施形態によれば、表示装置は、基板と、基板の上方に配置される複数の発光素子と、複数の発光素子の各々を囲む下部と、下部の上に配置され、下部の側面から突出する縁部で囲まれる第１開口を有する上部と、第１開口の少なくとも一部と重なり、第１開口とは反対側に突出する凸状に形成された第１レンズと、を備え、縁部は、第１方向に互いに向かい合うとともに第１方向と交差する第２方向に平行な第１開口縁及び第２開口縁を含み、複数の発光素子は、第１開口に重なる第１発光素子を含み、第１開口は、第２方向に平行であって第１開口縁及び第２開口縁の各々から第１方向に沿った距離が等しい第１中心線と、を有し、第１レンズは、第２方向に平行な第１レンズ中心線を有し、第１レンズ中心線は、第１中心線と第１開口縁との間に位置する。
【図面の簡単な説明】
【０００６】

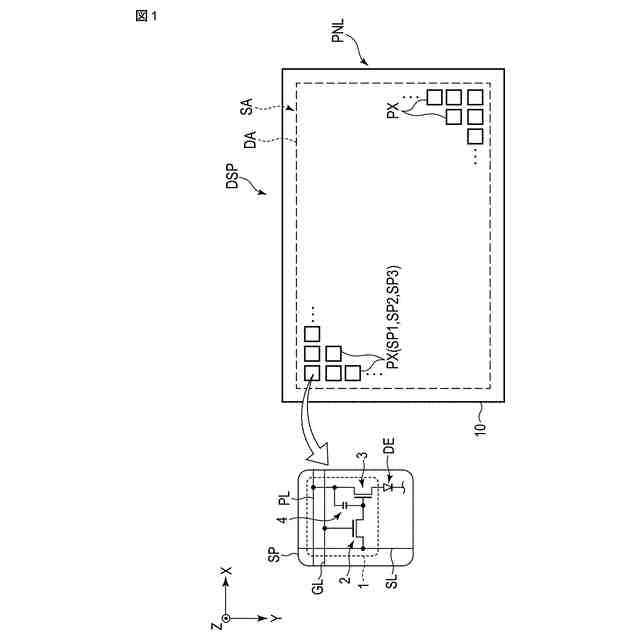

図１は、一実施形態に係る表示装置ＤＳＰの構成例を示す図である。

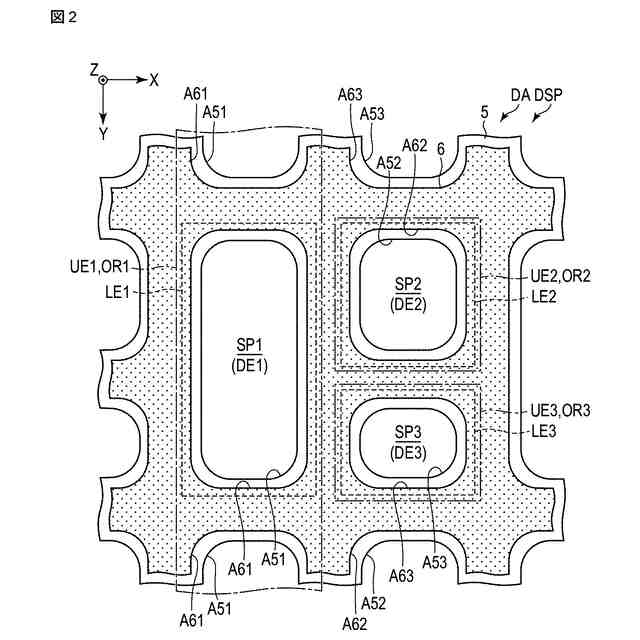

図２は、副画素ＳＰ１、ＳＰ２、ＳＰ３のレイアウトの一例を示す概略的な平面図である。

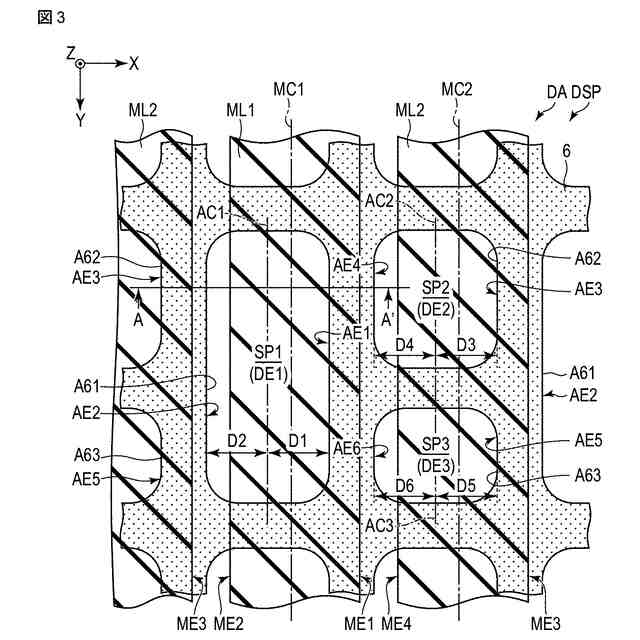

図３は、隔壁６の開口Ａ６１、Ａ６２、Ａ６３及びレンズＭＬ１、ＭＬ２のレイアウトの一例を示す平面図である。

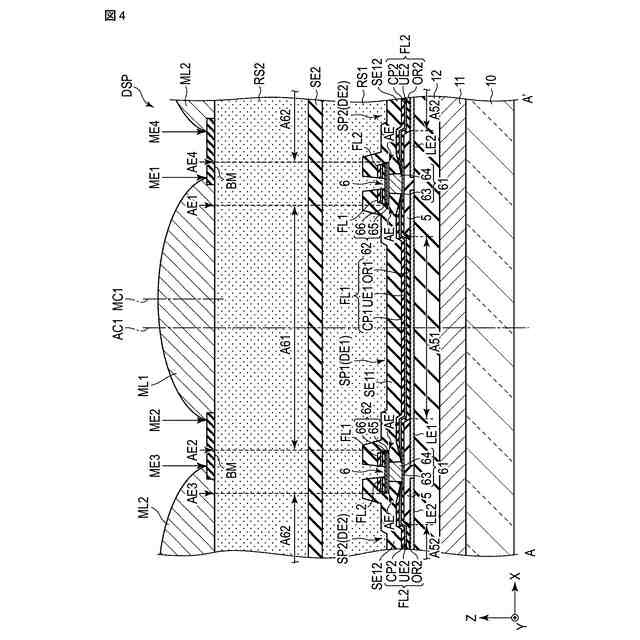

図４は、図３中のＡ－Ａ’線に沿う表示装置ＤＳＰの構成例を示す断面図である。

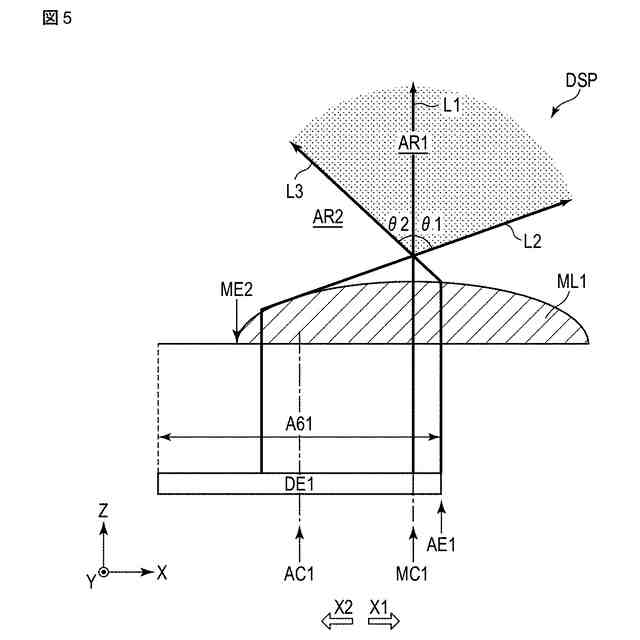

図５は、本実施形態の効果を説明するための図である。

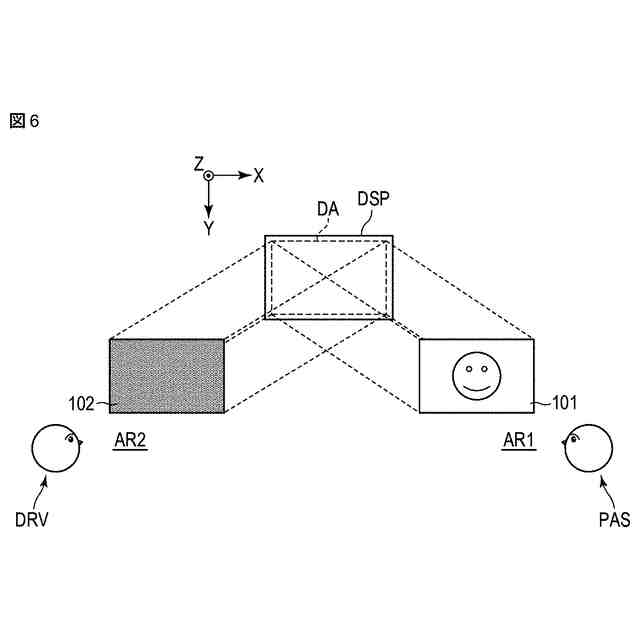

図６は、車載機器に搭載された本実施形態の表示装置ＤＳＰを示す図である。

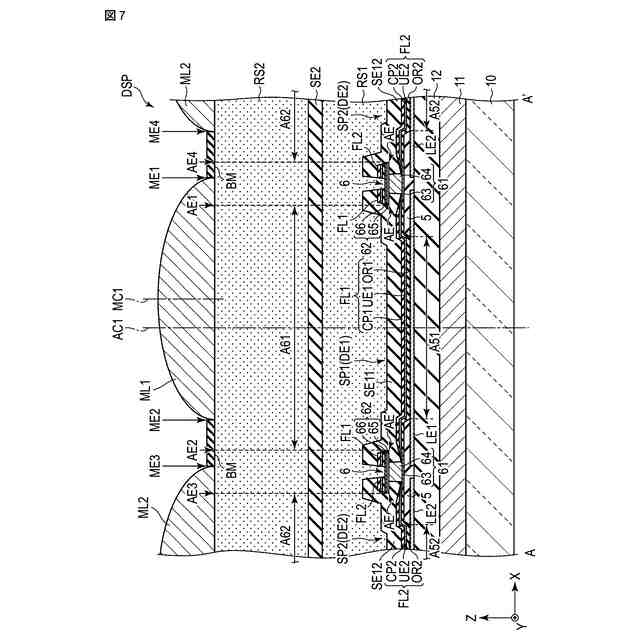

図７は、図３中のＡ－Ａ’線に沿う表示装置ＤＳＰの他の構成例を示す断面図である。

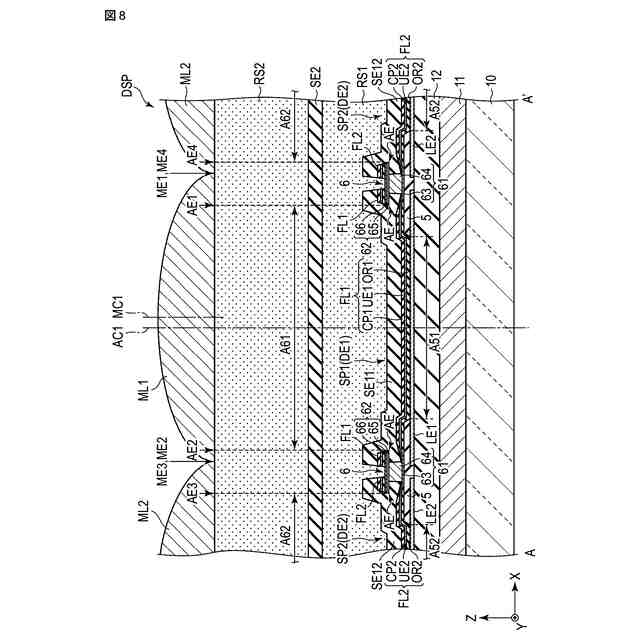

図８は、図３中のＡ－Ａ’線に沿う表示装置ＤＳＰのさらに他の構成例を示す断面図である。

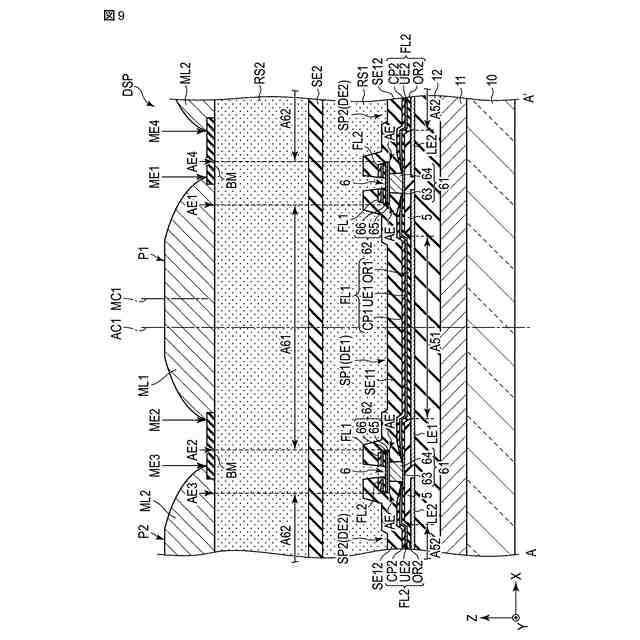

図９は、図３中のＡ－Ａ’線に沿う表示装置ＤＳＰのさらに他の構成例を示す断面図である。
図１０は、図３中のＡ－Ａ’線に沿う表示装置ＤＳＰのさらに他の構成例を示す断面図である。
図１１は、図３中のＡ－Ａ’線に沿う表示装置ＤＳＰのさらに他の構成例を示す断面図である。
図１２は、レンズＭＬ１、ＭＬ２のレイアウトの一例を示す概略的な平面図である。
図１３は、レンズＭＬ１、ＭＬ２のレイアウトの他の例を示す概略的な平面図である。
図１４は、車載機器に搭載された本実施形態の表示装置ＤＳＰを示す図である。
図１５は、図１３に示す表示装置ＤＳＰに適用し得る画素の一例を示す図である。
図１６は、レンズＭＬ１、ＭＬ２のレイアウトのさらに他の例を示す概略的な平面図である。
図１７は、図１６に示す表示装置ＤＳＰに適用し得る画素の一例を示す図である。
図１８は、レンズＭＬ１、ＭＬ２のレイアウトのさらに他の例を示す概略的な平面図である。
図１９は、レンズＭＬ１、ＭＬ２のレイアウトのさらに他の例を示す概略的な平面図である。
図２０は、レンズＭＬ１、ＭＬ２のレイアウトのさらに他の例を示す概略的な平面図である。
図２１は、レンズＭＬ１、ＭＬ２のレイアウトのさらに他の例を示す概略的な平面図である。
図２２は、隔壁６の開口Ａ６１、Ａ６２、Ａ６３及びレンズＭＬ１、ＭＬ２、ＭＬ３のレイアウトの一例を示す平面図である。
図２３は、レンズＭＬ１、ＭＬ２、ＭＬ３のレイアウトの一例を示す概略的な平面図である。
図２４は、レンズＭＬ１、ＭＬ２、ＭＬ３のレイアウトの他の例を示す概略的な平面図である。
図２５は、レンズＭＬ１、ＭＬ２、ＭＬ３のレイアウトのさらに他の例を示す概略的な平面図である。
図２６は、レンズＭＬ１、ＭＬ２、ＭＬ３のレイアウトのさらに他の例を示す概略的な平面図である。
図２７は、レンズＭＬ１、ＭＬ２、ＭＬ３のレイアウトのさらに他の例を示す概略的な平面図である。
【発明を実施するための形態】
【０００７】
いくつかの実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【０００８】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸及びＺ軸を記載する。Ｘ軸に沿った方向を第１方向Ｘと称し、Ｙ軸に沿った方向を第２方向Ｙと称し、Ｚ軸に沿った方向を第３方向Ｚと称する。第３方向Ｚと平行に各種要素を見ることを平面視という。
【０００９】
本実施形態に係る表示装置は、表示素子として有機発光ダイオード（ＯＬＥＤ）を備える有機エレクトロルミネッセンス表示装置であり、テレビ、パーソナルコンピュータ、車載機器、タブレット端末、スマートフォン、携帯電話端末等に搭載され得る。
【００１０】
図１は、一実施形態に係る表示装置ＤＳＰの構成例を示す図である。表示装置ＤＳＰは、絶縁性の基板１０の上に、画像を表示する表示領域ＤＡと、表示領域ＤＡよりも外側の周辺領域ＳＡと、を有する表示パネルＰＮＬを備えている。基板１０は、ガラスであってもよいし、可撓性を有する樹脂フィルムであってもよい。
（【００１１】以降は省略されています）
