公開番号2025103354
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220699
出願日2023-12-27
発明の名称加工装置および、凹部形成方法
出願人トヨタ自動車株式会社
代理人弁理士法人明成国際特許事務所
主分類B21J 5/02 20060101AFI20250702BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】原凹部の底が塞がれることが抑制される加工装置の技術の提供。
【解決手段】凹部は深さ方向の少なくとも一部において深さ方向に垂直な断面における形状が一定の多角形状である部分を有し、加工装置は予め形成された原凹部を拡張しつつ、原凹部に対して押し込まれる押込み部を備え、押込み部は押し込まれる方向に投影されたとき押し込まれる方向についての先端の外形形状が後端の外形形状に包含される形状であって先端から後端に向かってテーパ状の側面を有する形状であり、押込み部の後端における、し込まれる方向に垂直な断面の外形形状は多角形状であり、押込み部は後端から先端に向かうにつれて押し込まれる方向に垂直な断面における多角形状の角部の曲率半径が大きくなる形状を有している。
【選択図】図3
特許請求の範囲【請求項１】
凹部を線状部材の端面に形成する加工装置であって、
前記凹部は、深さ方向の少なくとも一部において前記深さ方向に垂直な断面における形状が一定の多角形状である部分を有し、
前記加工装置は、
前記線状部材の前記端面に前記線状部材が伸びる方向に沿って予め形成された原凹部を拡張しつつ、前記原凹部に対して押し込まれる押込み部を備え、
前記押込み部は、押し込まれる方向に投影されたとき、押し込まれる方向についての先端の外形形状が、後端の外形形状に包含される形状であって、前記先端から前記後端に向かってテーパ状の側面を有する形状であり、
前記押込み部の前記後端における、押し込まれる方向に垂直な断面の外形形状は、前記多角形状であり、
前記押込み部は、
前記後端から前記先端に向かうにつれて、押し込まれる方向に垂直な断面における前記多角形状の角部の曲率半径が大きくなる形状を有している、加工装置。
続きを表示（約 940 文字）【請求項２】
請求項１に記載の加工装置であって、
さらに、前記押込み部の、前記後端に接続する成形部であって、前記原凹部に対して押し込まれる成形部を備え、
前記成形部は、
押し込まれる方向に垂直な断面における形状が前記多角形状を有しており、
押し込まれる方向における寸法が、予め定められた寸法である第１寸法であり、
押し込まれる方向における前記先端から前記後端までの寸法に、前記第１寸法を加算した値が、前記原凹部の押し込まれる方向における寸法以上である、加工装置。
【請求項３】
請求項１に記載の加工装置であって、
押し込まれる方向に垂直な方向における前記後端の寸法が、前記線状部材の前記押し込まれる方向に垂直な方向における寸法の９０％よりも小さい、加工装置。
【請求項４】
請求項１に記載の加工装置であって、
前記線状部材の、押し込まれる方向に垂直な断面における形状が長方形であり、
前記凹部は、
長辺が、前記線状部材の外形の長辺と平行であり、
短辺が、前記線状部材の外形の短辺と平行である、加工装置。
【請求項５】
凹部を線状部材の端面に形成する凹部形成方法であって、
前記凹部は、深さ方向の少なくとも一部において前記深さ方向に垂直な断面における形状が一定の多角形状である部分を有し、
前記線状部材の前記端面に、前記線状部材が伸びる方向に沿って、原凹部を形成する工程と、
前記原凹部に対して押込み部を押し込む工程と、を備え、
前記押込み部は、押し込まれる方向に投影されたとき、押し込まれる方向についての先端の外形形状が、後端の外形形状に包含される形状であって、前記先端から前記後端に向かってテーパ状の側面を有する形状であり、
前記押込み部の前記後端における、押し込まれる方向に垂直な断面の外形形状は、前記多角形状であり、
前記押込み部は、
前記後端から前記先端に向かうにつれて、押し込まれる方向に垂直な断面における前記多角形状の角部の曲率半径が大きくなる形状を有している、凹部形成方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、加工装置および、凹部形成方法に関する。
続きを表示（約 4,100 文字）【背景技術】
【０００２】
特許文献１において、ステータのティースに配置されるコイルとして、それぞれ略Ｕ字形に成形された２つのコイルセグメントの、それぞれの端部同士が接合されることにより形成されるコイルが開示されている。２つのコイルセグメントのそれぞれにおいては、導体の周囲が、絶縁材によって覆われている。一方の導線の端面において形成された導体の突起が、他方の導体の端面に形成された穴に嵌ることで、２つのコイルセグメントが接合される。他方の導体の端面の穴は、切削加工によって形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１１８５４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、あらかじめ第１穴を導体の端面に形成した後に、コイルセグメントの先端を嵌めるための第２穴を形成する方法を考案した。第１穴は、導体が伸びる方向に垂直な任意の方向における寸法が、形成したい穴の寸法よりも小さい穴である。第２穴は、導体に対する押圧方向に垂直な任意の方向における寸法が第１穴よりも大きい工具を押し込むことで形成される。第１穴は、切削加工によって形成される。第１穴および第２穴の形成において、導体は金型にはめこまれている。
【０００５】
導体に嵌められるコイルセグメントの先端の形状によっては、第２穴の形状が、導体が伸びる方向に沿って見たときに、多角形状であることが求められることがある。その場合、第２穴を形成する工具の形状は、押圧方向に見たときに、多角形状を有する必要がある。第１穴を形成する切削加工においては、ドリルによって一回の加工で穴を形成することで、第１穴の形成の生産性が高くなる。ドリルによる一回の加工では、導体が伸びる方向に見たときに、第１穴の形状が略円形状となる。この場合、第２穴の、押圧方向に見たときの形状が円形状であることが求められる場合と比較して、導体が伸びる方向に投射したときに、導体のうち第１穴の周囲の部分と、工具と、が重複する領域が大きい。その結果、両者が重複する領域の導体が、工具の押し込みによって、大量に第１穴の底部に向かって押し込まれる。その結果、押し込まれた導体が、第１穴を塞ぐ可能性がある。第１穴が塞がれると、導体が伸びる方向における第２穴の寸法が、希望の寸法よりも小さくなる。
【課題を解決するための手段】
【０００６】
本開示は、以下の形態として実現することが可能である。
【０００７】
（１）本開示の一形態によれば、凹部を線状部材の端面に形成する加工装置が提供される。この加工装置は、前記凹部は、深さ方向の少なくとも一部において前記深さ方向に垂直な断面における形状が一定の多角形状である部分を有し、前記加工装置は、前記線状部材の前記端面に前記線状部材が伸びる方向に沿って予め形成された原凹部を拡張しつつ、前記原凹部に対して押し込まれる押込み部を備え、前記押込み部は、押し込まれる方向に投影されたとき、押し込まれる方向についての先端の外形形状が、後端の外形形状に包含される形状であって、前記先端から前記後端に向かってテーパ状の側面を有する形状であり、前記押込み部の前記後端における、押し込まれる方向に垂直な断面の外形形状は、前記多角形状であり、前記押込み部は、前記後端から前記先端に向かうにつれて、押し込まれる方向に垂直な断面における前記多角形状の角部の曲率半径が大きくなる形状を有している。
押込み部の角部の全ての曲率半径が同じである態様においては、線状部材が伸びる方向に投射したときに、線状部材のうち原凹部の周囲の部分と、押込み部の先端と、が重複する領域が大きい場合がある。押込み部に対し、押し込まれる方向に力が加えられると、線状部材の部分のうち、押込み部と重複する部分が原凹部の底に押し込まれる可能性がある。この形態の加工装置によれば、後端の角部における曲率半径が、先端の角部における曲率半径よりも大きい。押込み部の角部の全ての曲率半径が同じである態様と比較して、先端と接触した線状部材は、押し込まれる方向ではなく押し込まれる方向と垂直な方向に向かって、より移動される。先端から後端に向かって、押込み部が押し込まれる方向に押し込まれるにつれて、押し込まれる方向と垂直な方向において移動することができる線状部材の量が減少する。押し込まれる方向と垂直な方向に向かって移動した線状部材は、その後押し込まれる方向とは逆の方向に移動する。これにより、押し込まれる方向とは逆の方向に、線状部材が伸びる。押し込まれる方向に線状部材が押し込まれないため、原凹部の底が塞がれることが抑制される。
（２）上記形態の加工装置において、さらに、前記押込み部の、前記後端に接続する成形部であって、前記原凹部に対して押し込まれる成形部を備え、前記成形部は、押し込まれる方向に垂直な断面における形状が前記多角形状を有しており、押し込まれる方向における寸法が、予め定められた寸法である第１寸法であり、押し込まれる方向における前記先端から前記後端までの寸法に、前記第１寸法を加算した値が、前記原凹部の押し込まれる方向における寸法以上であってもよい。
この形態の加工装置によれば、成形部を備えない態様と比較して、押込み部によって押し込まれる方向と垂直な方向に移動された線状部材が、その後、成形部に接触しながら、押し込まれる方向とは逆の方向に移動しやすくなる。例えば押し込まれる方向において先端から後端までの寸法よりも大きい寸法の穴を形成したい場合において、押込み部によって押し込まれる方向とは逆の方向に移動された線状部材が、その後原凹部に向かって移動することが抑制されるため、凹部の形成が容易となる。
（３）上記形態の加工装置において、押し込まれる方向に垂直な方向における前記後端の寸法が、前記線状部材の前記押し込まれる方向に垂直な方向における寸法の９０％よりも小さくてもよい。
この形態の加工装置によれば、例えば後端の寸法が、線状部材の押し込まれる方向に垂直な方向における寸法の９０％以上である態様と比較して、線状部材の押し込まれる方向に垂直な方向において、より多くの線状部材が残存する。押込み部によって線状部材が押し込まれる方向に引っ張られることを、より抑制することができる。
（４）上記形態の加工装置において、前記線状部材の、押し込まれる方向に垂直な断面における形状が長方形であり、前記凹部は、長辺が、前記線状部材の外形の長辺と平行であり、短辺が、前記線状部材の外形の短辺と平行であってもよい。
この形態の加工装置によれば、断面の形状が長方形の線状部材の凹部に、他の線状部材を容易に挿入することができる。
（５）本開示の他の形態によれば、凹部を線状部材の端面に形成する凹部形成方法が提供される。この凹部形成方法は、前記凹部は、深さ方向の少なくとも一部において前記深さ方向に垂直な断面における形状が一定の多角形状である部分を有し、前記線状部材の前記端面に、前記線状部材が伸びる方向に沿って、原凹部を形成する工程と、前記原凹部に対して押込み部を押し込む工程と、を備え、前記押込み部は、押し込まれる方向に投影されたとき、押し込まれる方向についての先端の外形形状が、後端の外形形状に包含される形状であって、前記先端から前記後端に向かってテーパ状の側面を有する形状であり、前記押込み部の前記後端における、押し込まれる方向に垂直な断面の外形形状は、前記多角形状であり、前記押込み部は、前記後端から前記先端に向かうにつれて、押し込まれる方向に垂直な断面における前記多角形状の角部の曲率半径が大きくなる形状を有している。
本開示は、加工装置および凹部形成方法以外の種々の形態で実現することも可能である。例えば、加工装置の製造方法や加工装置の制御方法、その制御方法や凹部形成方法を実現するコンピュータプログラム、そのコンピュータプログラムを記録した一時的でない記録媒体等の形態で実現することができる。
【図面の簡単な説明】
【０００８】
線状部材に形成された成形凹部を表した図。

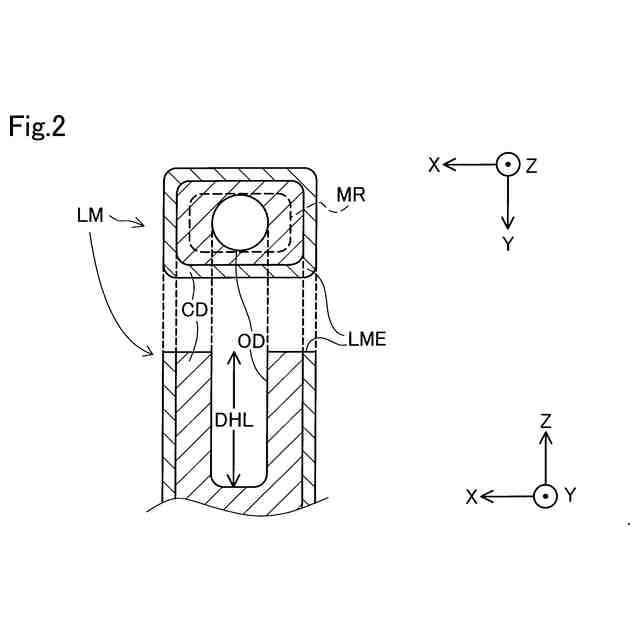

原凹部を説明する図。

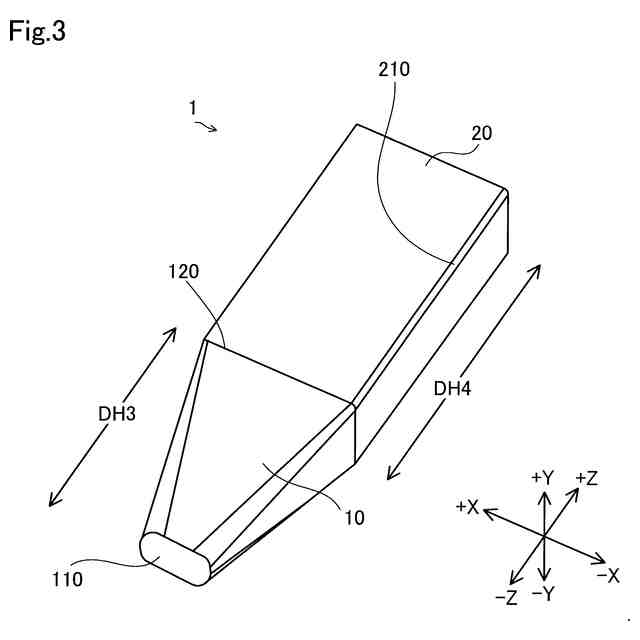

本実施形態の加工装置の一部を説明する図。

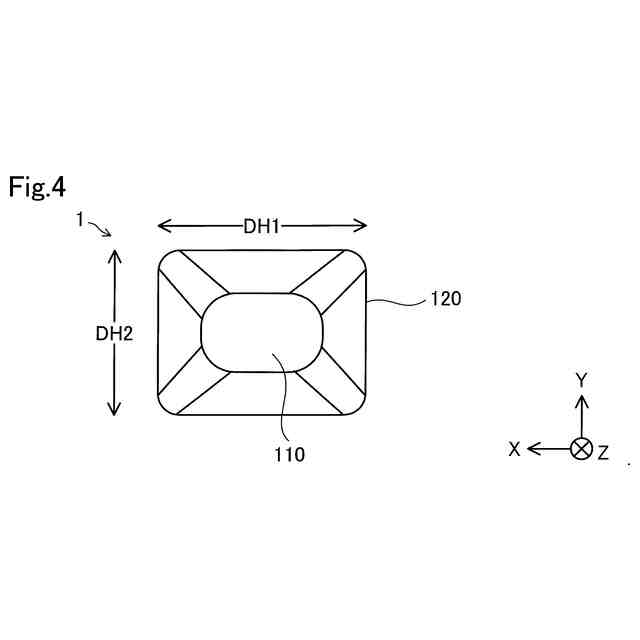

図３の加工装置を別角度から見た図。

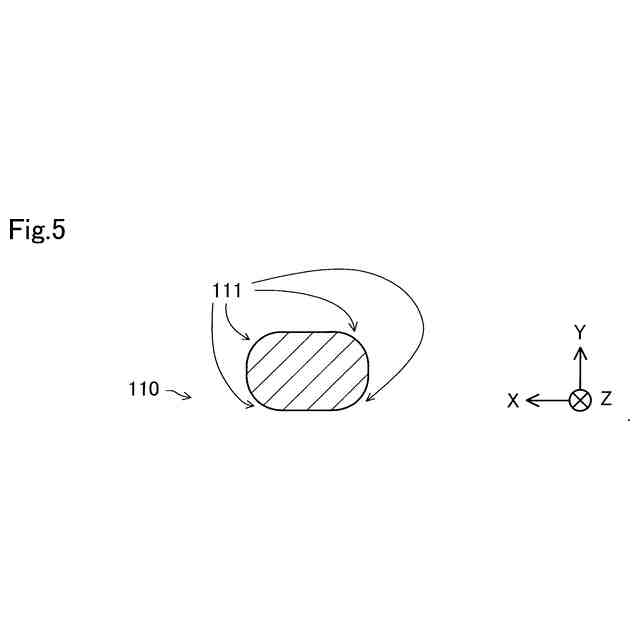

先端の断面を表した図。

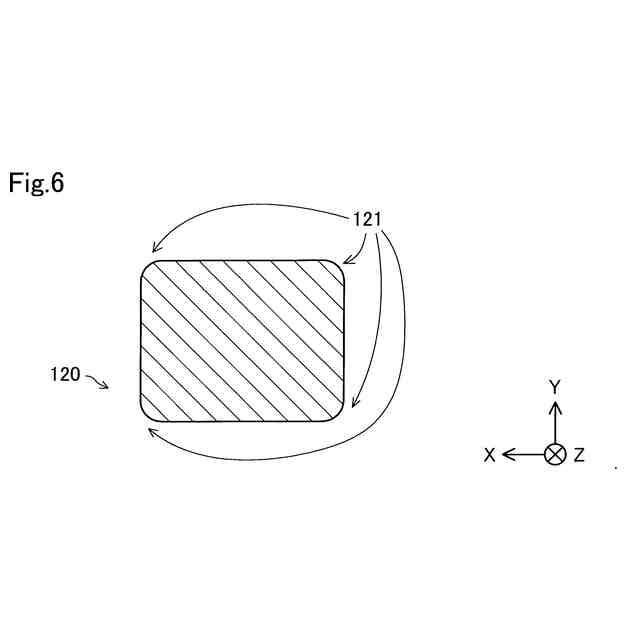

後端の断面を表した図。

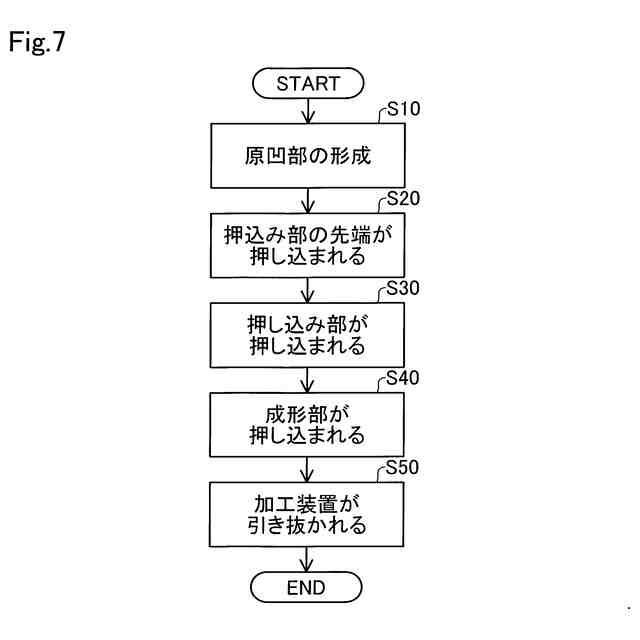

成形凹部の形成方法の一例を示すフローチャート。

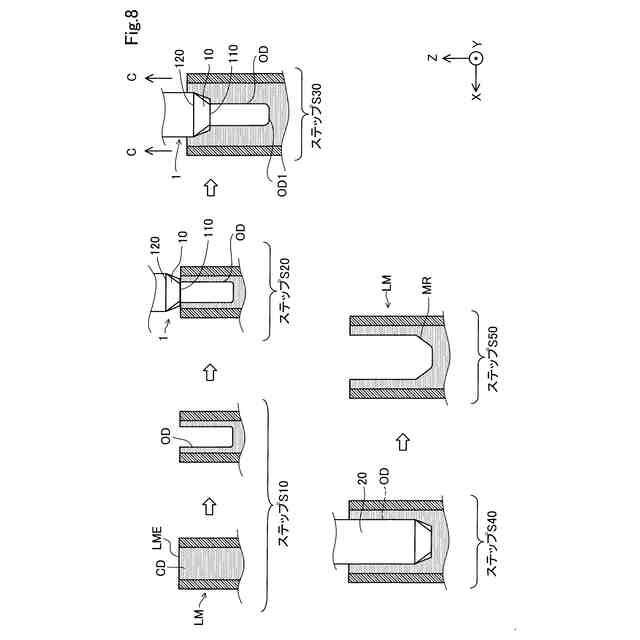

成形凹部の形成の過程を説明する図。

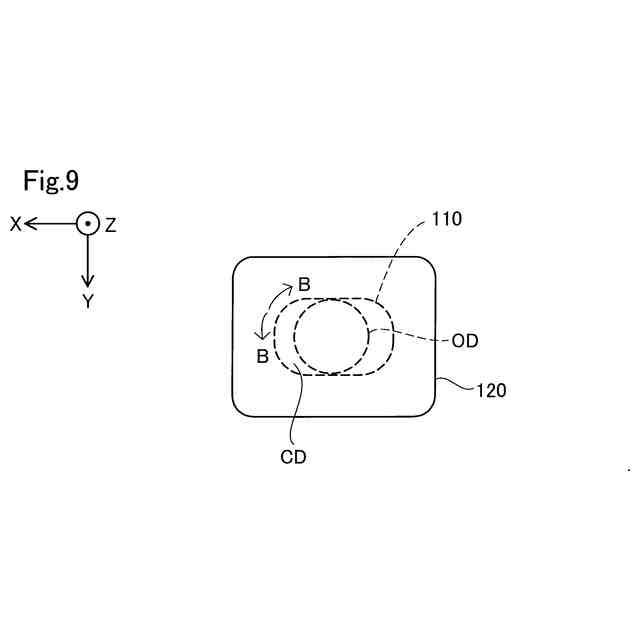

押込み部を投影した図。
【発明を実施するための形態】
【０００９】
Ａ．本実施形態：
Ａ１．本実施形態の構成：

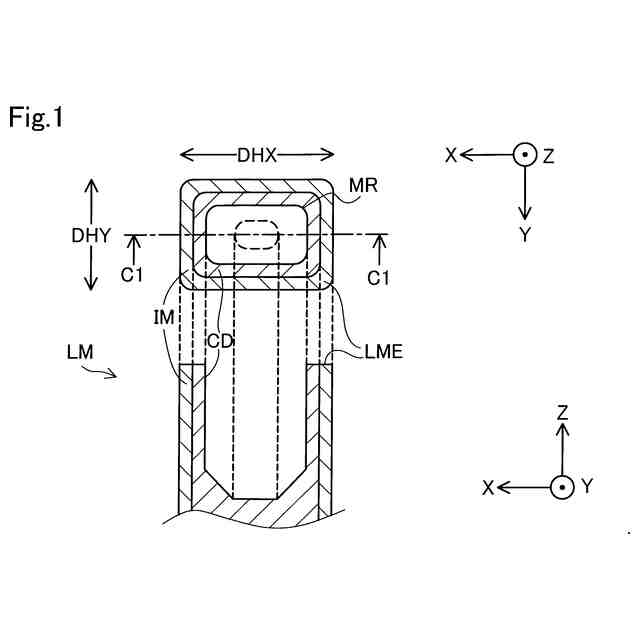

図１は、線状部材ＬＭに形成された成形凹部ＭＲを表した図である。図１において、ＺＸ平面に平行な断面Ｃ１についての線状部材ＬＭの断面図を下側に、Ｚ軸の負方向に沿って線状部材ＬＭを見た平面図を上側に表している。後に説明する図２においても同様である。図１の下側に示されている線状部材ＬＭは、線状部材ＬＭの端面ＬＭＥを含み、Ｚ軸方向に沿って伸びている部分である。理解の便を図るために、線状部材ＬＭをＺ軸の負方向に沿って見た図にも、ハッチングを付している。
【００１０】
本実施形態において、線状部材ＬＭはコイルセグメントである。線状部材ＬＭは、Ｘ軸およびＹ軸を含む面における断面が長方形である。なお、本明細書において、長方形は、角部が曲率を有するものを含む。線状部材ＬＭは、Ｚ方向に伸びている。線状部材ＬＭは、導体ＣＤと、絶縁材ＩＭと、を有する。導体ＣＤは、図示しない電子部品に電流を流す。導体ＣＤは、端面ＬＭＥにおいて露出している。導体ＣＤは、その外側が絶縁材ＩＭによって覆われている。導体ＣＤは、成形凹部ＭＲを有している。
