公開番号2025107882
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001411
出願日2024-01-09
発明の名称コネクタ
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H01R 13/621 20060101AFI20250714BHJP(基本的電気素子)
要約【課題】コネクタのハウジングと端子を安定的に相手側に組付けること。

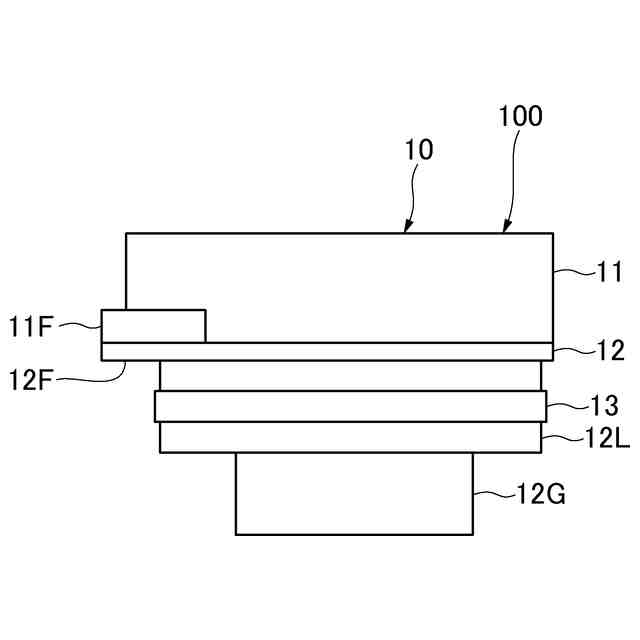

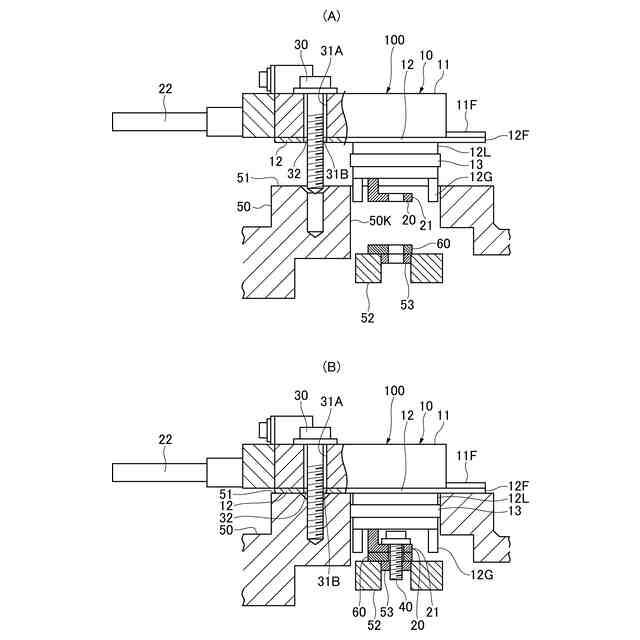

【解決手段】相手側ケース50に第1のボルト30で固定されるハウジング10と、相手側端子60に第2のボルト40で締結される端子20を有するコネクタ100において、第1のボルト30がハウジング10に抜け落ち防止状態で取付けられ、当該端子20の相手側端子60への締結タイミングより前に当該ハウジング10を相手側ケース50に固定可能にするとともに、相手側ケース50に挿入される被ガイド部12Gをハウジング10に備えるもの。

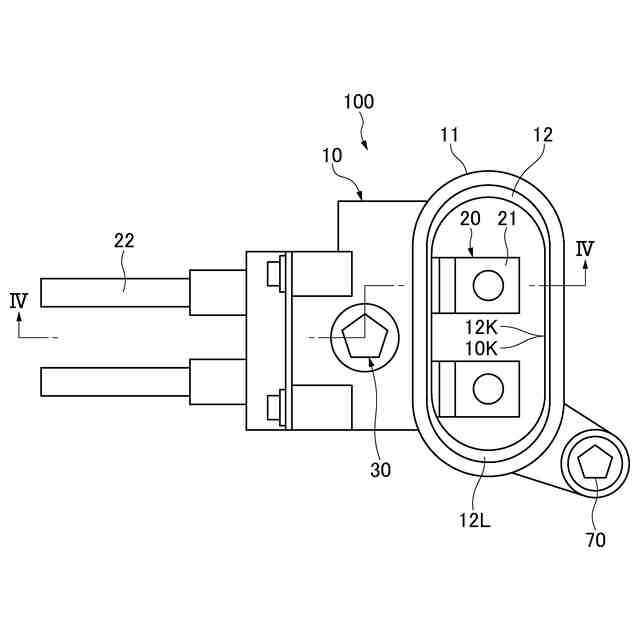

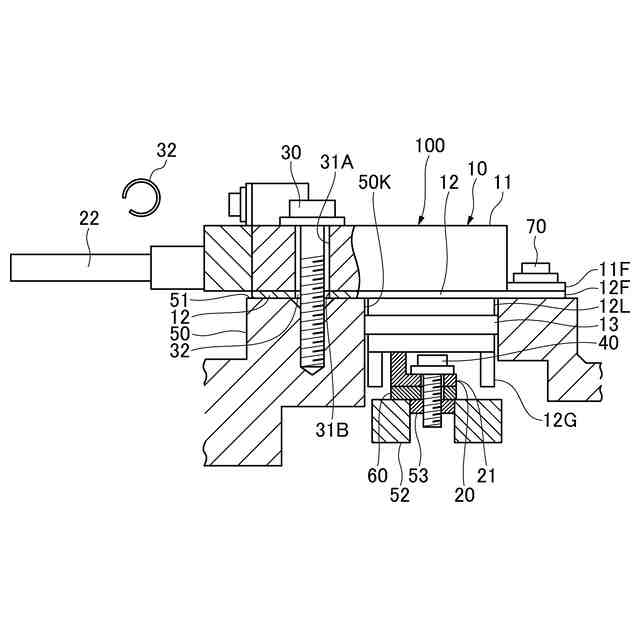

【選択図】図3
特許請求の範囲【請求項１】
相手側ケースに第１のボルトで固定されるハウジングと、相手側端子に第２のボルトで締結される端子を有するコネクタにおいて、
第１のボルトがハウジングに抜け落ち防止状態で取付けられ、当該端子の相手側端子への締結タイミングより前に当該ハウジングを相手側ケースに固定可能にするとともに、
相手側ケースに挿入される被ガイド部をハウジングに備えるコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明はコネクタに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、インバータ等の機器に接続されるコネクタが記載されている。特許文献１に記載のコネクタは、相手側ケースに第１のボルトで固定されるハウジングと、相手側ケース内に配設されている相手側端子に第２のボルトで締結される端子を有する。
【０００３】
ここで、上記コネクタの標準組付手順は、第１のボルトによりハウジングを相手側ケースに固定し、その後第２のボルトにより端子を相手側端子に締結するものとされる。また、相手側ケースに固定される第1のボルトの軸方向と、相手側端子に締結される第２のボルトの軸方向とが同一方向をなすものとされている。
【先行技術文献】
【特許文献】
【０００４】
特開2022-77602号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のコネクタには以下の問題点がある。
(a)前述の標準組付手順とは逆の手順で、ハウジングが第１のボルトにより相手側ケースに固定されずに、当該ハウジングが相手側ケースに着座していない状態でも、端子を第２のボルトにより相手側端子に締結作業することができる。
【０００６】
(b)上述(a)により、端子が第２のボルトにより相手側端子に締結された後に、ハウジングが第１のボルトにより相手側ケースに固定されると、第２のボルトのゆるみにより端子の締結ゆるみを生ずるおそれがある。
【０００７】
(c)上述(b)により、端子の締結ゆるみを生じたとき、当該端子と相手側端子とのかじり等を生じ、異物発生の懸念がある。
【０００８】
(d)ハウジングが第１のボルトにより相手側ケースに固定されるとき、相手側ケースの組付け開口に対して当該ハウジングが傾きながら挿入されることがある。このとき、ハウジングが相手側ケースの組付け開口をひっかく等を生じ、異物発生の懸念がある。
【０００９】
本発明の課題は、コネクタのハウジングと端子を安定的に相手側に組付けることにある。
【課題を解決するための手段】
【００１０】
請求項１に係る発明は、相手側ケースに第１のボルトで固定されるハウジングと、相手側端子に第２のボルトで締結される端子を有するコネクタにおいて、第１のボルトがハウジングに抜け落ち防止状態で取付けられ、当該端子の相手側端子への締結タイミングより前に当該ハウジングを相手側ケースに固定可能にするとともに、相手側ケースに挿入される被ガイド部をハウジングに備えるようにしたものである。
【発明の効果】
（【００１１】以降は省略されています）
