公開番号2025110369
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024166945
出願日2024-09-26
発明の名称屋外用絶縁電線
出願人株式会社ENEOS NUC
代理人個人
主分類H01B 7/02 20060101AFI20250718BHJP(基本的電気素子)
要約【課題】電気絶縁性、機械的特性、耐熱変形性および耐候性が良好で、リサイクル性にも優れた絶縁層により導体が被覆されてなる屋外用絶縁電線を提供すること。
【解決手段】特定量のカーボンブラックを含有するエチレン-(メタ)アクリル酸エステル共重合体の架橋体から形成された絶縁層により導体を被覆してなる絶縁電線であって、前記エチレン-(メタ)アクリル酸エステル共重合体中の(メタ)アクリル酸エステル単位の含有比率をA(モル%)とするとき、前記架橋体の架橋度C(%)が下記式で示される範囲にある。
・25≦C≦2.3A+77 (但し、1.5≦A≦8.0)
・25≦C≦95 (但し、8.0<A)

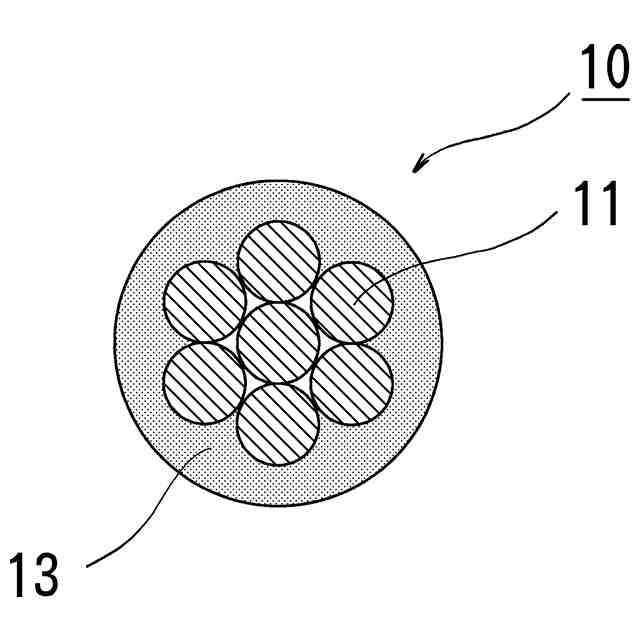

【選択図】図1
特許請求の範囲【請求項１】
エチレン－（メタ）アクリル酸エステル共重合体１００質量部に対して０．２～４．０質量部の割合でカーボンブラックを含有する前記エチレン－（メタ）アクリル酸エステル共重合体の架橋体から形成された絶縁層により導体を被覆してなる絶縁電線であって、
前記エチレン－（メタ）アクリル酸エステル共重合体中の（メタ）アクリル酸エステル単位の含有比率をＡ（モル％）とするとき、前記架橋体の架橋度Ｃ（％）が下記式で示される範囲にある屋外用絶縁電線。
・２５≦Ｃ≦２．３Ａ＋７７（但し、１．５≦Ａ≦８．０）
・２５≦Ｃ≦９５（但し、８．０＜Ａ）
続きを表示（約 340 文字）【請求項２】
前記架橋体の架橋度Ｃが４５％以上である請求項１に記載の屋外用絶縁電線。
【請求項３】
前記エチレン－（メタ）アクリル酸エステル共重合体がエチレン－アクリル酸エチルである請求項１または２に記載の屋外用絶縁電線。
【請求項４】
エチレン－（メタ）アクリル酸エステル共重合体１００質量部と、カーボンブラック０．２～４．０質量部と、架橋剤とを含有する架橋性樹脂組成物が架橋されて形成された前記絶縁層により前記導体を被覆してなる請求項１または２に記載の屋外用絶縁電線。
【請求項５】
前記絶縁層を構成する前記架橋体を３５０℃で加熱することにより、その架橋度が１５％未満に低下する請求項１または２に記載の屋外用絶縁電線。

発明の詳細な説明【技術分野】
【０００１】
本発明は屋外用絶縁電線に関し、さらに詳しくは、電気絶縁性および耐候性が良好で、リサイクル性にも優れた絶縁層を備えた屋外用絶縁電線に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
屋外用架橋ポリエチレン絶縁電線（ＯｕｔｄｏｏｒＣｒｏｓｓｌｉｎｋｅｄＰｏｌｙｅｔｈｙｌｅｎｅ）や高圧引下用架橋ポリエチレン絶縁電線（ＰｏｌｅＴｒａｎｓｆｏｒｍｅｒＤｒｏｐＷｉｒｅＣｒｏｓｓｌｉｎｋｅｄＰｏｌｙｅｔｈｙｌｅｎｅ）などの屋外用絶縁電線の絶縁層（絶縁被覆層）には、良好な電気絶縁性、機械的特性、耐熱変形性が要求されるとともに、耐候性が要求される。
【０００３】
屋外用絶縁電線の絶縁層に耐候性を付与するために、エチレン系樹脂に対して、一定の割合でカーボンブラックを配合してなる架橋性樹脂組成物を架橋して絶縁層を形成することが、本出願人により提案されている（下記特許文献１参照）。
【０００４】
また、最近において、屋外用絶縁電線の使用後における絶縁層の廃材について、再生資源として有効に活用（リサイクル）することが求められている。
然るに、従来公知の絶縁層を構成する架橋ポリエチレンは熱や溶媒で溶融させることができず、そのリサイクル方法が限られている。そのため、超臨界状態の水（下記特許文献２、３参照）や２軸押出機によるせん断（下記特許文献４、５参照）により炭素鎖を強引に切断する方法が検討されてきた。
しかしながら、これらの方法は設備の新規導入や品質の劣化が避けられず、工業化には殆ど至っていない。
【先行技術文献】
【特許文献】
【０００５】
特開２００４－１０８６４号公報
特開２００２－１８７９７６号公報
特開２００１－１９２４９５号公報
特開２００８－６９２０９号公報
特開２０１８－３５２４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、電気絶縁性、機械的特性、耐熱変形性および耐候性が良好で、リサイクル性にも優れた絶縁層により導体が被覆されてなる屋外用絶縁電線を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の屋外用絶縁電線は、エチレン－（メタ）アクリル酸エステル共重合体１００質量部に対して０．２～４．０質量部の割合でカーボンブラックを含有する前記エチレン－（メタ）アクリル酸エステル共重合体の架橋体から形成された絶縁層により導体を被覆してなる絶縁電線であって、
前記エチレン－（メタ）アクリル酸エステル共重合体中の（メタ）アクリル酸エステル単位の含有比率をＡ（モル％）とするとき、前記架橋体の架橋度Ｃ（％）が下記式で示される範囲にあることを特徴とする。
【０００８】
・２５≦Ｃ≦２．３Ａ＋７７（但し、１．５≦Ａ≦８．０）
・２５≦Ｃ≦９５（但し、８．０＜Ａ）
【０００９】
本発明の屋外用絶縁電線において、前記架橋体の架橋度Ｃが４５％以上であることが好ましい。
【００１０】
本発明の屋外用絶縁電線において、前記エチレン－（メタ）アクリル酸エステル共重合体がエチレン－アクリル酸エチルであること（カーボンブラックを含有するエチレン－アクリル酸エチルの架橋体から形成された絶縁層により導体を被覆してなること）が好ましい。
（【００１１】以降は省略されています）
