公開番号2025111563
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025068439,2023509210
出願日2025-04-17,2022-03-22
発明の名称通信制御方法、ユーザ装置、チップセット、プログラム及び移動通信システム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 4/06 20090101AFI20250723BHJP(電気通信技術)
要約【課題】改善されたマルチキャスト・ブロードキャストサービス(MBS)を実現する通信制御方法及びユーザ装置を提供する。
【解決手段】基地局gNBからユーザ装置UEに対してマルチキャスト・ブロードキャストサービス(MBS)を提供する移動通信システムで用いる方法であって、ユーザ装置が、PTP伝送及びPTM伝送のいずれかの伝送方式で前記基地局から送信されるMBSデータを受信することと、前記伝送方式が前記PTP伝送と前記PTM伝送との間で切り替えられたことに応じて、前記ユーザ装置が、前記切り替えに関する受信パケットのシーケンス番号を示す情報を含むメッセージを前記基地局に送信することと、を有する。
【選択図】図13
特許請求の範囲【請求項１】
ネットワーク装置からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、
前記ユーザ装置が、前記ネットワーク装置から、マルチキャストセッションの受信に関する無線品質の閾値を受信することと、
前記ユーザ装置が、前記マルチキャストセッションを受信する際に、サービングセルの無線品質を測定することと、
前記ユーザ装置が、前記無線品質を示す測定値が前記閾値以下である場合、前記サービングセルに所定の情報を送信することと、を有する
通信制御方法。
続きを表示（約 1,000 文字）【請求項２】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置と通信するユーザ装置であって、
前記ネットワーク装置から、マルチキャストセッションの受信に関する無線品質の閾値を受信する受信部と、
前記マルチキャストセッションを受信する際に、サービングセルの無線品質を測定する制御部と、
前記無線品質を示す測定値が前記閾値以下である場合、前記サービングセルに所定の情報を送信する送信部と、を備える
ユーザ装置。
【請求項３】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置と通信するユーザ装置を制御するチップセットであって、
前記ネットワーク装置から、マルチキャストセッションの受信に関する無線品質の閾値を受信する処理と、
前記ユーザ装置が、前記マルチキャストセッションを受信する際に、サービングセルの無線品質を測定する処理と、
前記ユーザ装置が、前記無線品質を示す測定値が前記閾値以下である場合、前記サービングセルに所定の情報を送信する処理と、を実行する
チップセット。
【請求項４】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置と通信するユーザ装置を制御するためのプログラムであって、
前記ネットワーク装置から、マルチキャストセッションの受信に関する無線品質の閾値を受信する処理と、
前記ユーザ装置が、前記マルチキャストセッションを受信する際に、サービングセルの無線品質を測定する処理と、
前記ユーザ装置が、前記無線品質を示す測定値が前記閾値以下である場合、前記サービングセルに所定の情報を送信する処理と、を前記ユーザ装置に実行させる
プログラム。
【請求項５】
ユーザ装置と、前記ユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置とを有する移動通信システムであって、
前記ユーザ装置は、前記ネットワーク装置から、マルチキャストセッションの受信に関する無線品質の閾値を受信し、
前記ユーザ装置は、前記マルチキャストセッションを受信する際に、サービングセルの無線品質を測定し、
前記ユーザ装置は、前記無線品質を示す測定値が前記閾値以下である場合、前記サービングセルに所定の情報を送信する
移動通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムで用いる通信制御方法及びユーザ装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、第５世代（５Ｇ）の移動通信システムが注目されている。５Ｇシステムの無線アクセス技術（ＲＡＴ：ＲａｄｉｏＡｃｃｅｓｓＴｅｃｈｎｏｌｏｇｙ）であるＮＲ（ＮｅｗＲａｄｉｏ）は、第４世代の無線アクセス技術であるＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）に比べて、高速・大容量かつ高信頼・低遅延といった特徴を有する。
【先行技術文献】
【非特許文献】
【０００３】
３ＧＰＰ技術仕様書「３ＧＰＰＴＳ３８．３００Ｖ１６．３．０（２０２０－０９）」
【発明の概要】
【０００４】
第１の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる方法である。前記通信制御方法は、前記ユーザ装置が、ＰＴＰ伝送及びＰＴＭ伝送のいずれかの伝送方式で前記基地局から送信されるＭＢＳデータを受信することと、前記伝送方式が前記ＰＴＰ伝送と前記ＰＴＭ伝送との間で切り替えられたことに応じて、前記ユーザ装置が、前記切り替えに関する受信パケットのシーケンス番号を示す情報を含むメッセージを前記基地局に送信することと、を有する。
【０００５】
第２の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる方法である。前記通信制御方法は、前記ユーザ装置が、前記基地局からＰＴＭ通信パスを介して送信されるＭＢＳデータの受信を試行するＰＴＭモニタ動作を行うことと、前記ユーザ装置が、前記ＰＴＭ通信パスの通信品質を示す測定値の劣化を検知したことに応じて、前記ＰＴＭモニタ動作を停止することと、を有する。
【０００６】
第３の態様に係るユーザ装置は、第１又は第２の態様に係る通信制御方法を実行するプロセッサを備える。
【図面の簡単な説明】
【０００７】

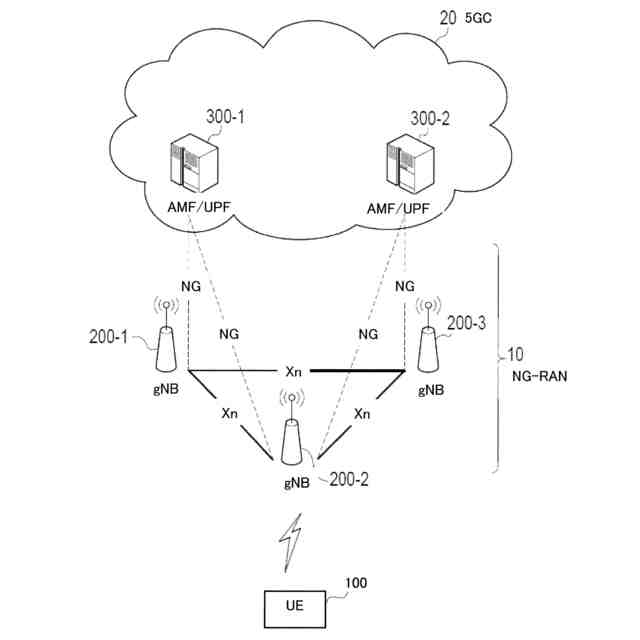

一実施形態に係る移動通信システムの構成を示す図である。

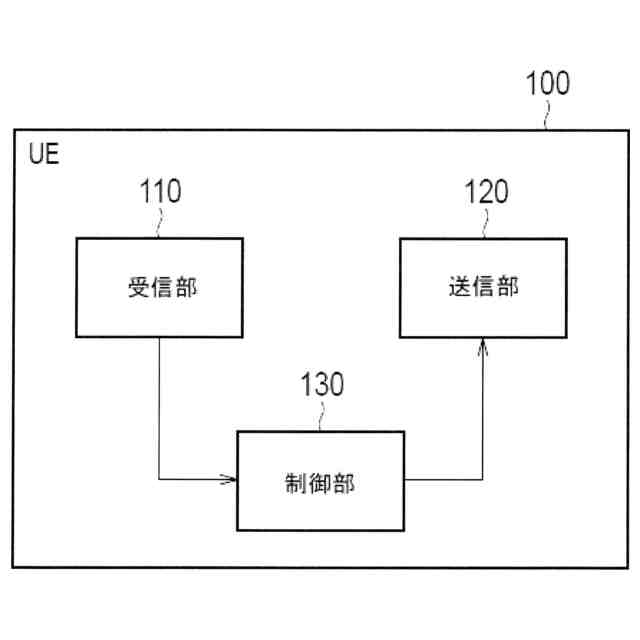

一実施形態に係るＵＥ（ユーザ装置）の構成を示す図である。

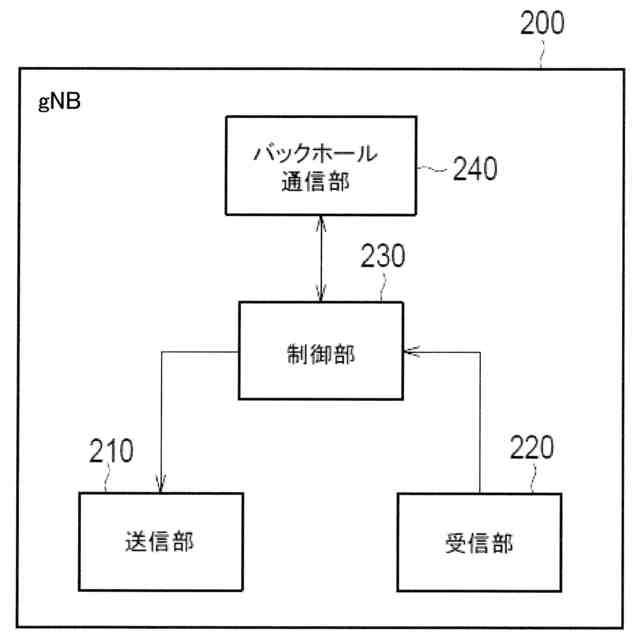

一実施形態に係るｇＮＢ（基地局）の構成を示す図である。

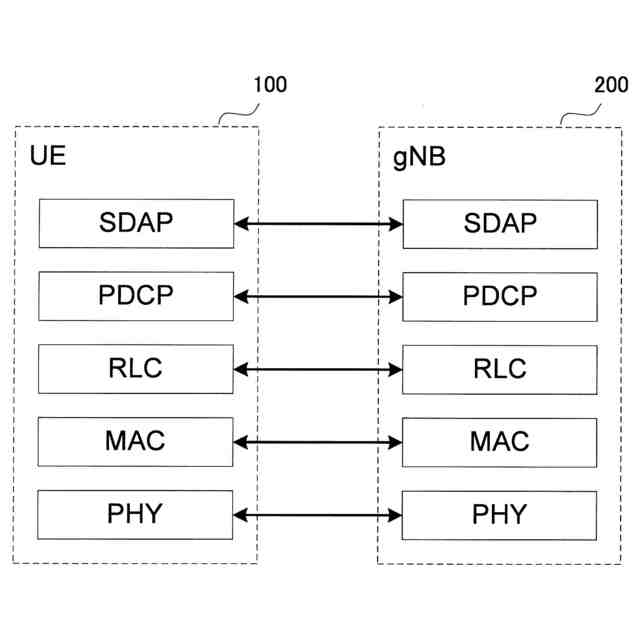

データを取り扱うユーザプレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

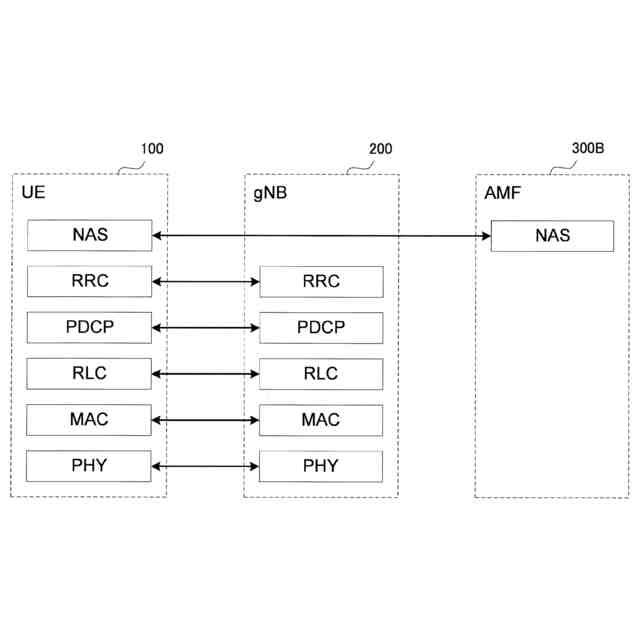

シグナリング（制御信号）を取り扱う制御プレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

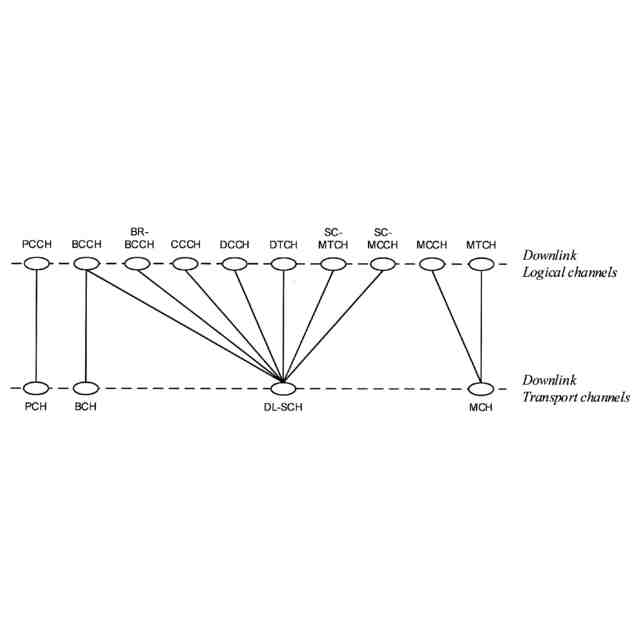

一実施形態に係る下りリンクの論理チャネル（Ｌｏｇｉｃａｌｃｈａｎｎｅｌ）とトランスポートチャネル（Ｔｒａｎｓｐｏｒｔｃｈａｎｎｅｌ）との対応関係を示す図である。
一実施形態に係るＭＢＳデータの配信方法を示す図である。

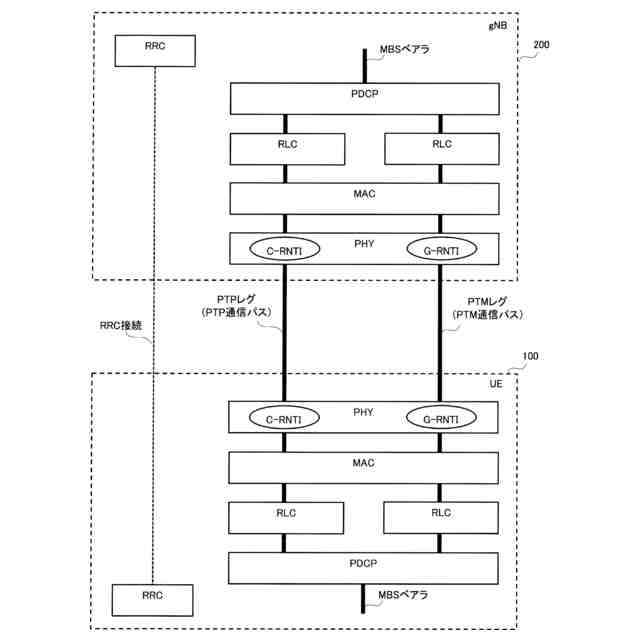

一実施形態に係るスプリットＭＢＳベアラを示す図である。

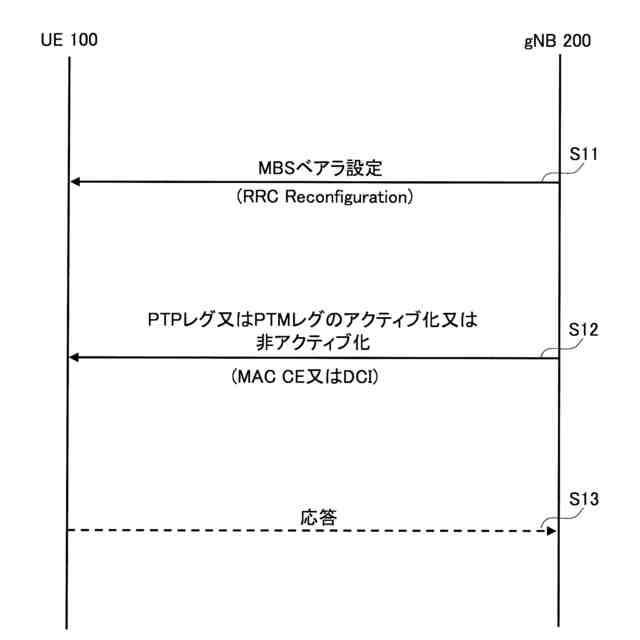

一実施形態に係るレグのアクティブ化及び非アクティブ化に関する動作例を示す図である。
一実施形態に係るＰＴＰ伝送からＰＴＭ伝送への切り替えの動作例を示す図である。
一実施形態に係るＳＮ通知メッセージの構成例を示す図である。
一実施形態に係るＰＴＭ伝送からＰＴＰ伝送への切り替えの動作例を示す図である。

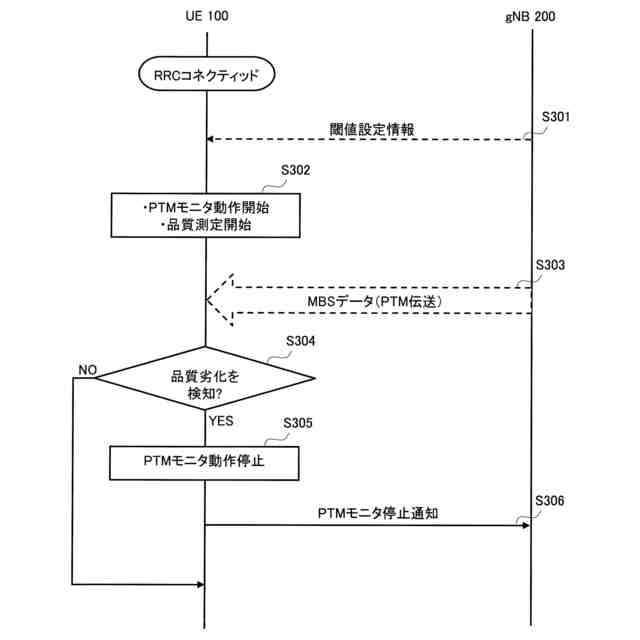

一実施形態に係るＰＴＭモニタ動作に関する動作例を示す図である。
現在の合意に基づくＰＤＣＰアンカーＰＴＭ／ＰＴＰ切り替えを示す図である。
合意に基づくＰＤＣＰアンカーＰＴＭＲＬＣ－ＵＭ／ＰＴＰＲＬＣ－ＵＭ切り替えを示す図である。
ＰＴＭＲＬＣ－ＵＭ＋ＰＴＰＲＬＣ－ＡＭのＡ１＋Ｂ１の例を示す図である。
ＰＴＭＲＬＣ－ＵＭ＋ＰＴＰＲＬＣ－ＡＭのＡ２＋Ｂ１の例を示す図である。
ＰＴＭＲＬＣ－ＡＭ＋ＰＴＰＲＬＣ－ＡＭのＡ３＋Ｂ２（＋Ｂ１）の例を示す図である。
Ｌ２の信頼性のための可能なオプションの要約を示す図である。
【発明を実施するための形態】
【０００８】
５Ｇシステム（ＮＲ）にマルチキャスト・ブロードキャストサービスを導入することが検討されている。ＮＲのマルチキャスト・ブロードキャストサービスは、ＬＴＥのマルチキャスト・ブロードキャストサービスよりも改善されたサービスを提供することが望まれる。
【０００９】
そこで、本開示は、改善されたマルチキャスト・ブロードキャストサービスを実現する通信制御方法及びユーザ装置を提供することを目的とする。
【００１０】
図面を参照しながら、実施形態に係る移動通信システムについて説明する。図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。
（【００１１】以降は省略されています）
