公開番号2025114168
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008683
出願日2024-01-24
発明の名称画像処理プログラムおよび画像処理装置
出願人ブラザー工業株式会社
代理人名古屋国際弁理士法人
主分類G06T 1/00 20060101AFI20250729BHJP(計算;計数)
要約【課題】データベースのデータが関連付けられた印刷画像を容易に処理できる技術を提供する。
【解決手段】情報処理装置は、印刷画像を示す情報及びそれに関連付いているデータベースを記憶できる。データベースは、印刷画像に関連付いたリンクフィールドを含む。印刷画像は、リンクオブジェクトを含む。リンクオブジェクトは、リンクフィールド内に配列された複数のデータのうちの1つを示す。情報処理装置は、1つの印刷画像に対応した複数のサンプル画像を、同時に並べて、若しくは1つずつ切り替えながら、表示する。複数のサンプル画像は、リンクオブジェクトとして示されているデータが互いに異なる。

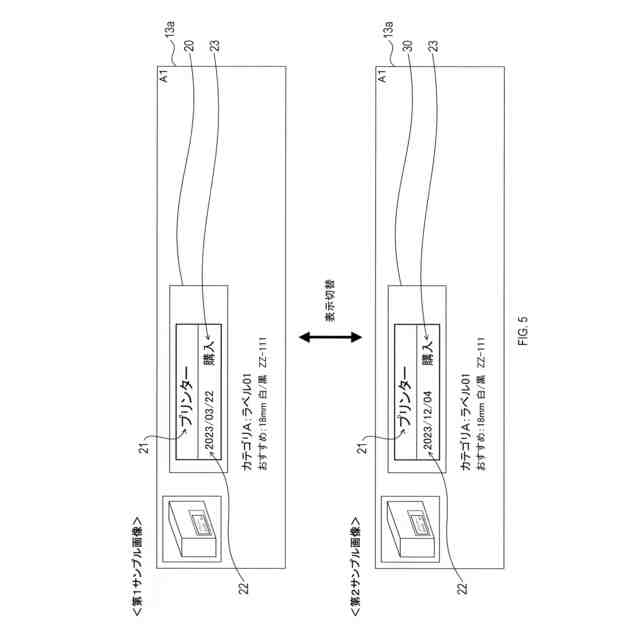

【選択図】図5
特許請求の範囲【請求項１】
記憶部と、
表示部と、
入力部と、
制御部と、
を備えた情報処理装置における前記制御部が実行可能な画像処理プログラムであって、
前記記憶部は、印刷画像情報、及びその印刷画像情報に関連付いているデータベースが記憶されるように構成されており、
前記印刷画像情報は、印刷装置で被印刷媒体に印刷させることが可能な印刷画像を示し、
前記データベースは、１つ以上のデータフィールドを含み、前記１つ以上のデータフィールドは、前記印刷画像に関連付いたデータフィールドであるリンクフィールドを含み、
前記印刷画像は、１つ以上のオブジェクトを含み、前記１つ以上のオブジェクトは、前記リンクフィールドに関連付けられたオブジェクトであってそのリンクフィールド内に配列された複数のデータのうちの選択された１つを示すリンクオブジェクトを含み、
前記画像処理プログラムは、前記制御部に、
前記リンクオブジェクトとして示されているデータが互いに異なる複数の前記印刷画像それぞれのサンプルである複数のサンプル画像を、同時に並べて、若しくは１つずつ切り替えながら、前記表示部に表示する第１の表示処理、
を実行させるように構成されており、
前記複数のサンプル画像は、
前記リンクオブジェクトが前記複数のデータのうちの第１のデータを示している場合の前記印刷画像のサンプルである第１サンプル画像と、
前記リンクオブジェクトが前記複数のデータのうちの前記第１のデータとは異なる第２のデータを示している場合の前記印刷画像のサンプルである第２サンプル画像と、
を含む、画像処理プログラム。
続きを表示（約 2,700 文字）【請求項２】
請求項１に記載の画像処理プログラムであって、
前記第１の表示処理は、前記複数のサンプル画像のうちの１つを、定期的または不定期的に繰り返し切り替えながら前記表示部に表示する、
画像処理プログラム。
【請求項３】
請求項１に記載の画像処理プログラムであって、
前記第１の表示処理は、
前記第１サンプル画像を表示することと、
前記第１サンプル画像を含む所定領域が前記入力部を介して指定されたことに応じて、前記第１サンプル画像に代えて前記第２サンプル画像を表示することと、
を含む、
画像処理プログラム。
【請求項４】
請求項３に記載の画像処理プログラムであって、
前記第１の表示処理は、前記所定領域が前記入力部を介して指定されている間、前記複数のサンプル画像を１つずつ順次切り替えながら表示する、
画像処理プログラム。
【請求項５】
請求項１～請求項４のいずれか１項に記載の画像処理プログラムであって、
前記情報処理装置は、当該情報処理装置とは異なる別の情報処理装置と通信可能に構成された通信部を備え、
前記別の情報処理装置は、前記第１サンプル画像のデータであるサンプル画像データを有しており、
前記画像処理プログラムは、前記制御部に、前記別の情報処理装置から前記通信部を介して前記サンプル画像データを取得する通信処理、を実行させるように構成されており、
前記第１の表示処理は、前記通信処理により取得された前記サンプル画像データに基づいて前記第１サンプル画像を表示する、
画像処理プログラム。
【請求項６】
請求項１～請求項４のいずれか１項に記載の画像処理プログラムであって、
前記画像処理プログラムは、前記制御部に、前記第２サンプル画像を生成するサンプル生成処理を実行させるように構成されており、
前記サンプル生成処理は、
前記リンクフィールド内の複数のセルのうちの前記第１のデータが格納されたセルとは異なる１つのセルを選択する第１選択処理と、
前記第１選択処理により選択された前記セルのデータが前記第１のデータと同一であるか、または当該セルにデータが格納されていない場合、前記第１のデータと異なるデータが選択されるまで、前記リンクフィールド内のまだ選択されていない別のセルを順次選択する第２選択処理と、
前記第２選択処理により選択された前記別のセルに前記第１のデータと異なるデータが含まれている場合に、当該データを前記第２のデータに決定する決定処理と、
を含む、
画像処理プログラム。
【請求項７】
請求項１～請求項４のいずれか１項に記載の画像処理プログラムであって、
前記記憶部は、データベースが関連付けられていない前記印刷画像である非関連印刷画像を示す前記印刷画像情報がさらに記憶されるように構成されており、
前記第１の表示処理は、前記非関連印刷画像については、当該非関連印刷画像のサンプルである非関連サンプル画像を前記表示部に表示する、
画像処理プログラム。
【請求項８】
請求項１～請求項４のいずれか１項に記載の画像処理プログラムであって、
前記情報処理装置は、当該情報処理装置とは異なる別の情報処理装置と通信可能に構成された通信部を備え、
前記画像処理プログラムは、前記制御部に、
前記別の情報処理装置から前記通信部を介して、前記印刷画像情報と前記データベースとが所定の圧縮形式で圧縮されたデータベース統合ファイルを取得する、ファイル取得処理と、
前記ファイル取得処理により取得された前記データベース統合ファイルを解凍して、当該データベース統合ファイルに含まれている前記印刷画像情報及び前記データベースを前記記憶部に記憶する記憶処理と、
を実行させるように構成されている、画像処理プログラム。
【請求項９】
請求項１～請求項４のいずれか１項に記載の画像処理プログラムであって、
前記制御部に、
前記印刷画像を指定する指定入力が前記入力部を介してなされたことに応じて、前記印刷画像の編集、及び／又は前記印刷画像の印刷指示、を受け付ける指定画像処理画面を前記表示部に表示する第２の表示処理、
を実行させるように構成された、画像処理プログラム。
【請求項１０】
記憶部と、
表示部と、
入力部と、
制御部と、
を備えた画像処理装置であって、
前記記憶部は、印刷画像情報、及びその印刷画像情報に関連付いているデータベースが記憶されるように構成されており、
前記印刷画像情報は、印刷装置で被印刷媒体に印刷させることが可能な印刷画像を示し、
前記データベースは、１つ以上のデータフィールドを含み、前記１つ以上のデータフィールドは、前記印刷画像に関連付いたデータフィールドであるリンクフィールドを含み、
前記印刷画像は、１つ以上のオブジェクトを含み、前記１つ以上のオブジェクトは、前記リンクフィールドに関連付けられたオブジェクトであってそのリンクフィールド内に配列された複数のデータのうちの選択された１つを示すリンクオブジェクトを含み、
前記制御部は、
前記リンクオブジェクトとして示されているデータが互いに異なる複数の前記印刷画像それぞれのサンプルである複数のサンプル画像を、同時に並べて、若しくは１つずつ切り替えながら、前記表示部に表示する第１の表示処理と、
前記印刷画像を指定する指定入力が前記入力部を介してなされたことに応じて、前記印刷画像の編集、及び／又は前記印刷画像の印刷指示、を受け付ける指定画像処理画面を前記表示部に表示する第２の表示処理と、
を実行させるように構成されており、
前記複数のサンプル画像は、
前記リンクオブジェクトが前記複数のデータのうちの第１のデータを示している場合の前記印刷画像のサンプルである第１サンプル画像と、
前記リンクオブジェクトが前記複数のデータのうちの前記第１のデータとは異なる第２のデータを示している場合の前記印刷画像のサンプルである第２サンプル画像と、
を含む、画像処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷装置に印刷させる画像を情報処理装置で処理する技術に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１は、ラベルプリンタに印字させるオブジェクトを含むテンプレートの一覧画面を表示し、その一覧画面からテンプレートが選択されるとそのテンプレートの編集画面を表示する、という技術を開示している。
【０００３】
特許文献２は、テンプレート中の任意のオブジェクトにデータベースのデータを割り当て、そのデータを含むテンプレートをラベルプリンタで印刷させる技術を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０３７２４４号公報
特開２０１９－２１１９０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

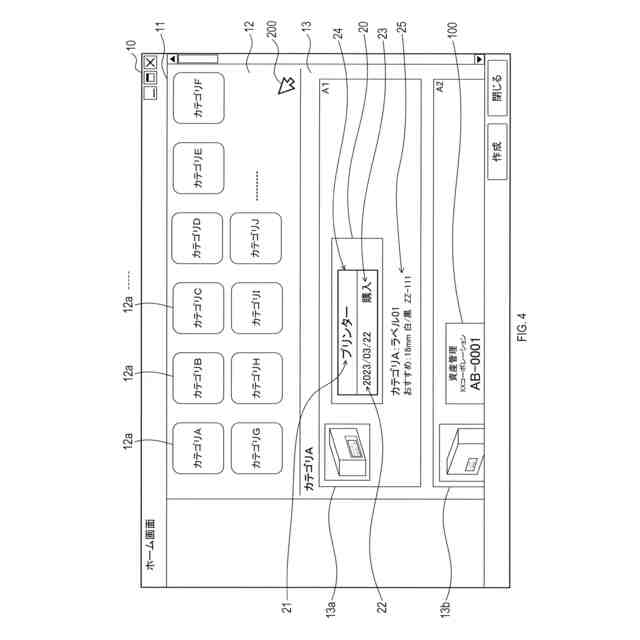

データベースのデータが割り当てられたテンプレートをテンプレート一覧画面から選択できると、データベースのデータを含むラベルを作成する手間を低減できて便利である。
しかし、テンプレート一覧画面において、特許文献１のように単にテンプレートが一覧表示されているだけだと、どのテンプレートにどのようなデータベースが割り当てられているのかわからず、またそもそもテンプレートにデータベースが割り当てられているのか否か自体もわからず、ユーザの使い勝手が悪い。
【０００６】
本開示の一局面は、データベースのデータが関連付けられた印刷画像を容易に処理できることが望ましい。
【課題を解決するための手段】
【０００７】

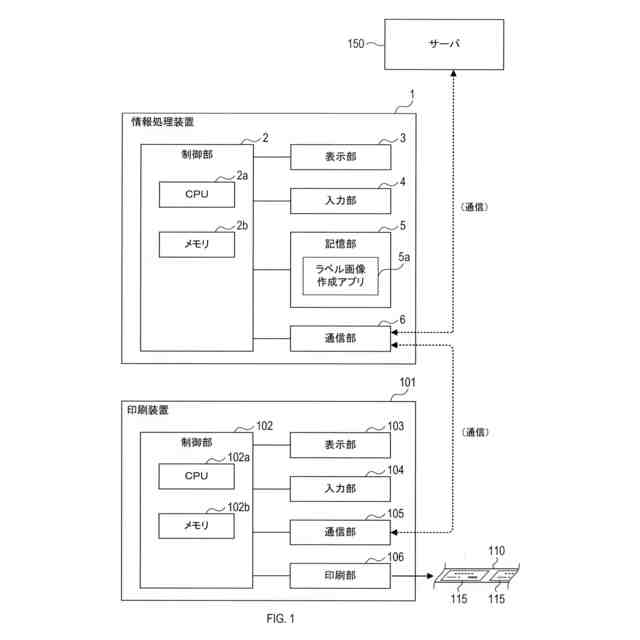

本開示の一局面は、情報処理装置が実行可能な画像処理プログラムを提供する。情報処理装置は、記憶部と、表示部と、入力部と、制御部とを備える。

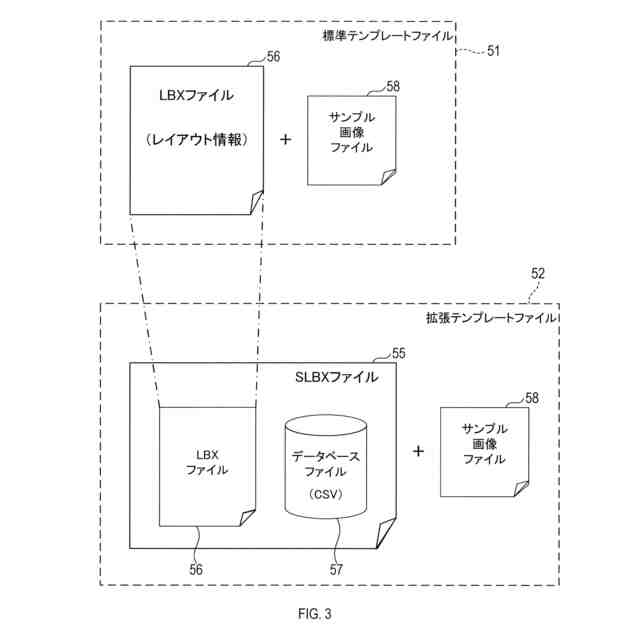

記憶部は、印刷画像情報、及びその印刷画像情報に関連付いているデータベースが記憶される。
【０００８】
印刷画像情報は、印刷装置で被印刷媒体に印刷させることが可能な印刷画像を示す。

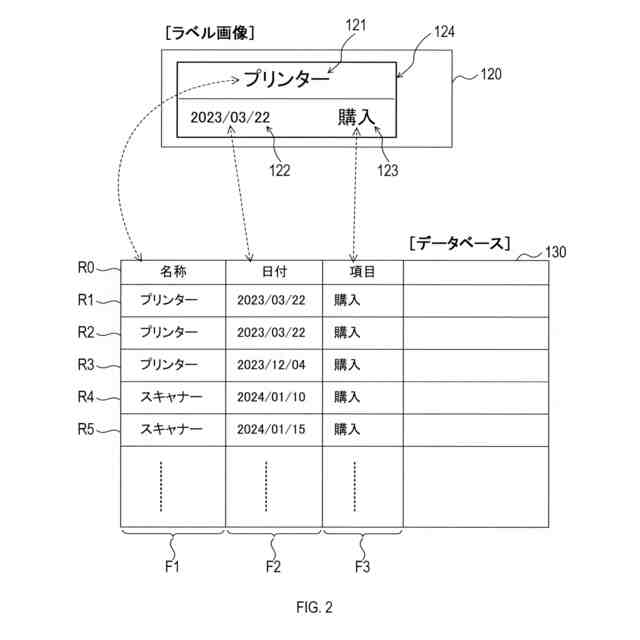

データベースは、１つ以上のデータフィールドを含む。前記１つ以上のデータフィールドは、印刷画像に関連付いたデータフィールドであるリンクフィールドを含む。
【０００９】
印刷画像は、１つ以上のオブジェクトを含む。前記１つ以上のオブジェクトは、リンクオブジェクトを含む。リンクオブジェクトは、リンクフィールドに関連付けられたオブジェクトであって、そのリンクフィールド内に配列された複数のデータのうちの選択された１つを示す。
【００１０】

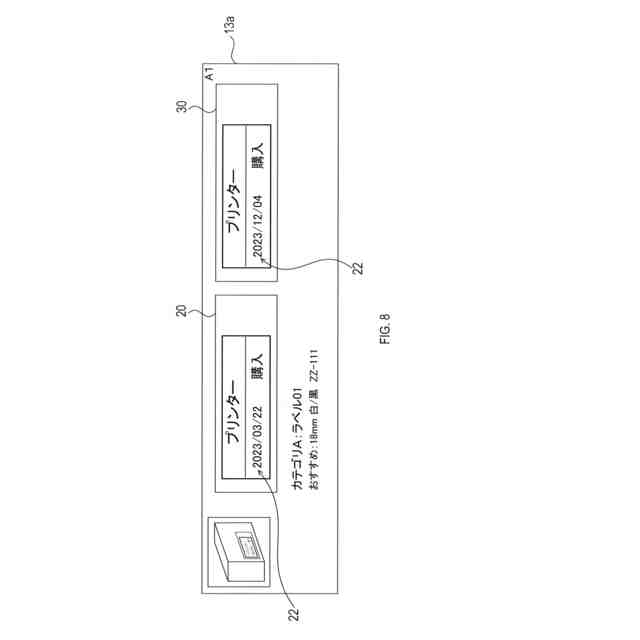

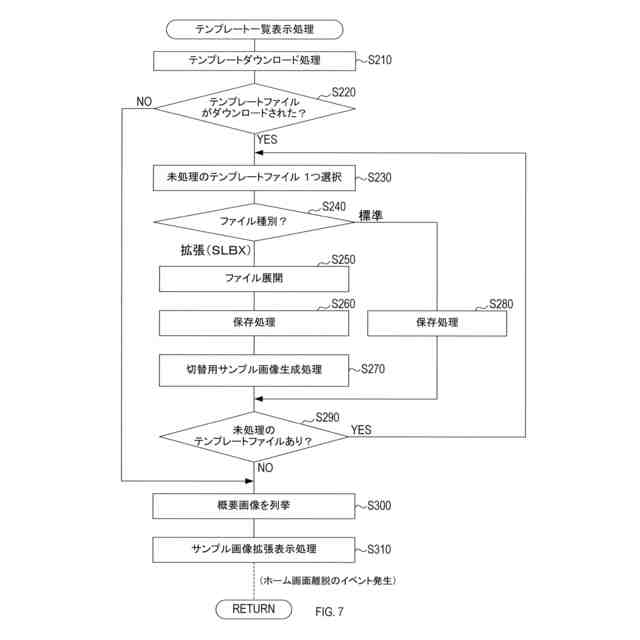

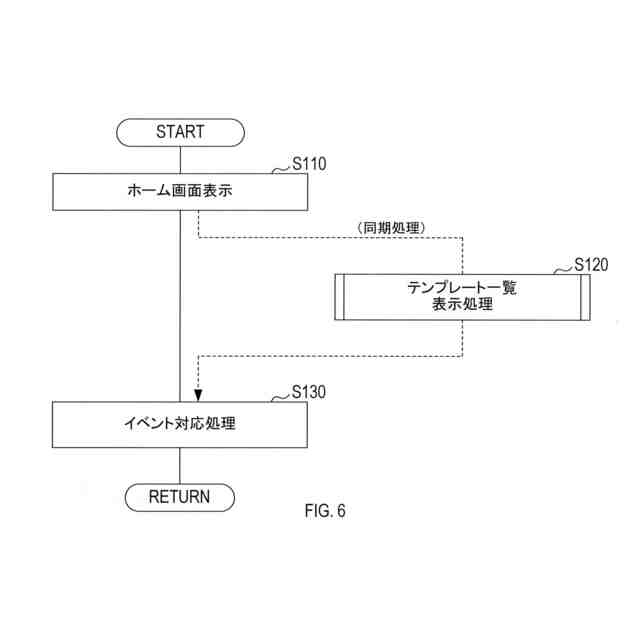

制御部は、画像処理プログラムを実行可能である。画像処理プログラムは、制御部に、第１の表示処理を実行させる。第１の表示処理は、複数のサンプル画像を、同時に並べて、若しくは１つずつ切り替えながら、表示部に表示する。前記複数のサンプル画像は、リンクオブジェクトとして示されているデータが互いに異なる複数の印刷画像それぞれのサンプルである。
（【００１１】以降は省略されています）
