公開番号2025114971
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009237
出願日2024-01-25
発明の名称バスバモジュール
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01M 50/507 20210101AFI20250730BHJP(基本的電気素子)
要約【課題】バスバのがたつきを抑制でき、かつ、ケースの小型化が可能なバスバモジュールを提供する。

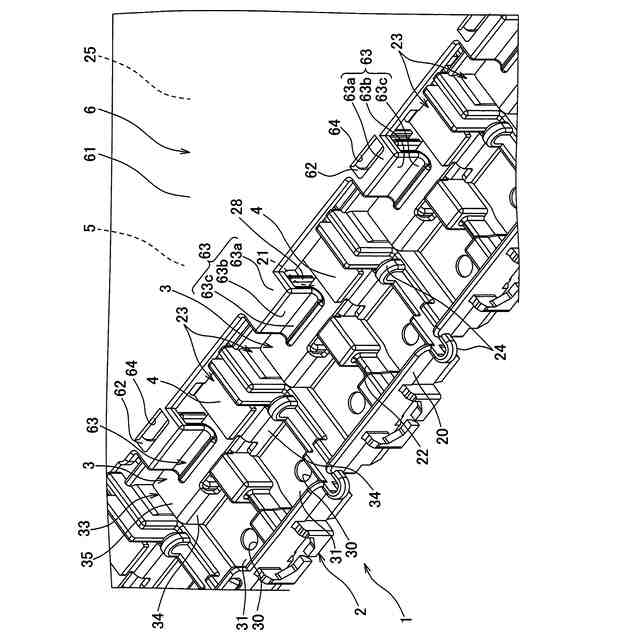

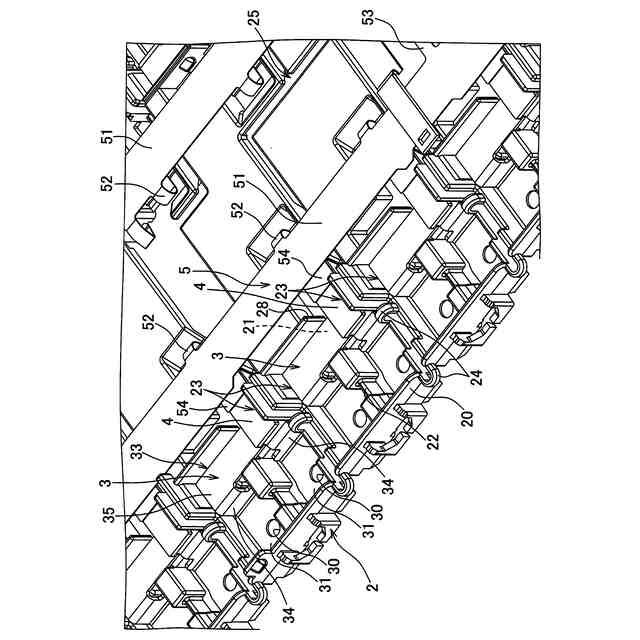

【解決手段】バスバモジュール1は、バッテリセル集合体に取り付けられて、バッテリセル集合体と共に車載バッテリを構成するものである。バスバモジュール1は、複数のバスバ収容部23及びFPC収容部25を有するケース2と、各バスバ収容部23に収容された複数のバスバ3と、FPC収容部25に収容されたFPC5と、ケース2の上面側に組み付けられたFPCカバー6と、を備えている。FPCカバー6は、FPC5を覆ったカバー本体部61と、バスバ3の上面を押圧してバスバ支持部21との間にバスバ3を位置付けたバスバ押圧部63と、を有している。

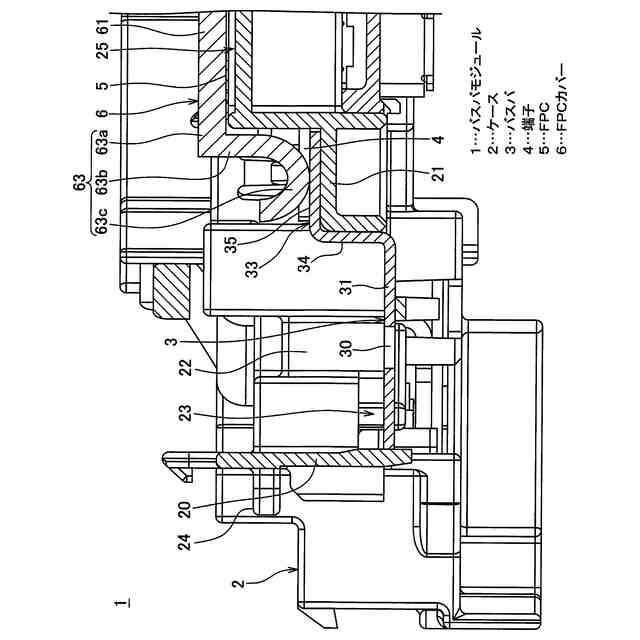

【選択図】図3
特許請求の範囲【請求項１】
バスバ収容部を有するケースと、
前記バスバ収容部に収容されたバスバと、
前記ケースの上面側に組み付けられたカバーと、を備え、
前記バスバ収容部は、前記バスバの下面側に位置するバスバ支持部と、前記バスバを囲んだバスバ包囲部と、を有し、

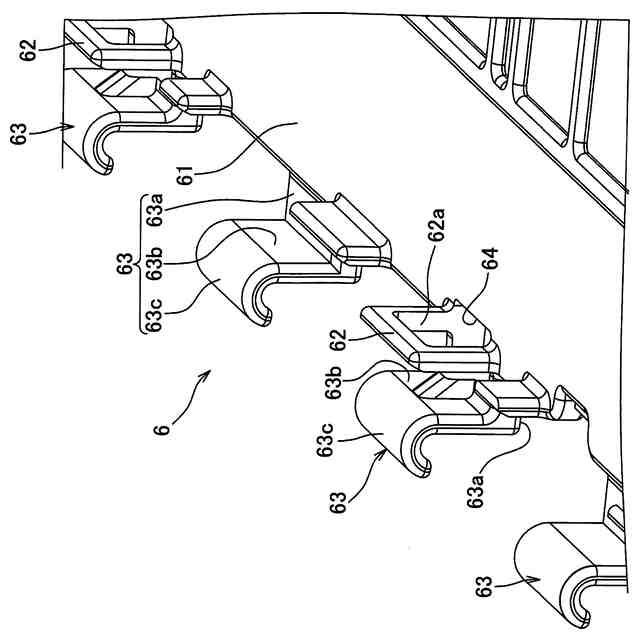

前記カバーは、前記バスバの上面を押圧して前記バスバ支持部との間に前記バスバを位置付けたバスバ押圧部を有している
ことを特徴とするバスバモジュール。
続きを表示（約 220 文字）【請求項２】
前記バスバ押圧部の先端部がフック状に湾曲している
ことを特徴とする請求項１に記載のバスバモジュール。
【請求項３】
前記ケースは、ＦＰＣ収容部を有し、
前記ＦＰＣ収容部に収容されたＦＰＣを備え、
前記カバーは、前記ＦＰＣの上面側に位置して前記ＦＰＣ収容部との間に前記ＦＰＣを位置付けたカバー本体部を有している
ことを特徴とする請求項１に記載のバスバモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリセル集合体に取り付けられるバスバモジュールに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ハイブリッド自動車や電気自動車に搭載されるバッテリの一例として、複数のバッテリセルが重ねられたバッテリセル集合体と、バッテリセル集合体に取り付けられたバスバモジュールと、を備えたものが公知である（例えば特許文献１を参照）。
【０００３】

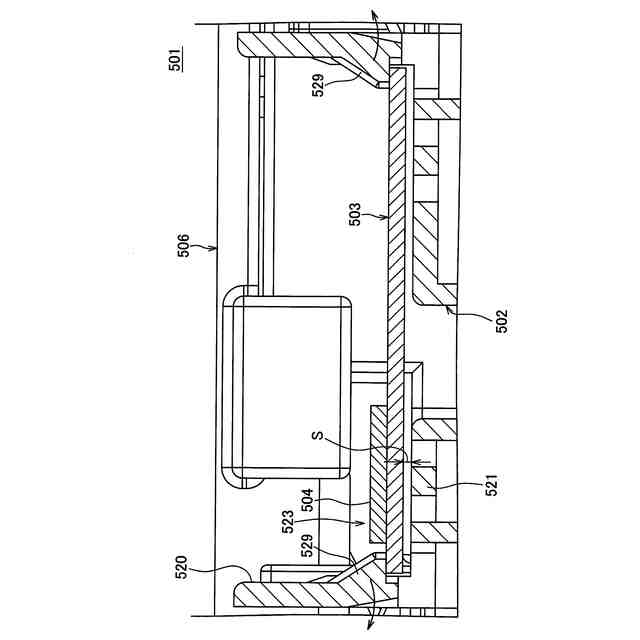

図９は、従来のバスバモジュールを示す図である。図９に示すバスバモジュール５０１は、複数のバスバ５０３と、ＦＰＣと、ＦＰＣに接続され、各バスバ５０３に重ねられた複数の端子５０４と、これらを収容したケース５０２と、ＦＰＣを覆ったＦＰＣカバー５０６と、を備えている。
【０００４】
バスバ５０３は、バッテリセル集合体の隣接したバッテリセルの電極同士を接続するものである。バッテリセル集合体は、複数のバスバ５０３によって複数のバッテリセルが直列に接続される。
【０００５】
ＦＰＣは、バッテリセル毎の電圧を検出するために、バッテリの制御ユニットと各バッテリセルとをバスバ５０３及び端子５０４を介して接続するものである。ＦＰＣには、端子５０４の他にバッテリセルの温度を検出する温度センサなども接続されている。
【０００６】
ケース５０２は、絶縁性の合成樹脂で構成されている。ケース５０２は、ＦＰＣ収容部と、複数のバスバ収容部５２３と、を有している。各バスバ収容部５２３は、バスバ５０３の下面側に位置したバスバ支持部５２１と、バスバ５０３を囲んだバスバ包囲部５２０と、バスバ包囲部５２０に形成され、バスバ５０３を固定した爪部５２９と、を有している。爪部５２９は、バスバ包囲部５２０に形成されたＵ字状のスリットと、スリット間の部分から突出した突起と、で構成されている。
【０００７】
バスバ５０３は、バスバ収容部５２３の上方から挿入されることでバスバ収容部５２３に組み付けられる。バスバ５０３が挿入される際、爪部５２９は、バスバ５０３に押されて図９中の矢印で示す方向に回動し（撓み）、バスバ５０３が通過した後に元の位置に復元してバスバ５０３を固定する。
【先行技術文献】
【特許文献】
【０００８】
特開２０２２－１７３６１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
上述したバスバモジュール５０１は、爪部５２９の回動軌跡を考慮し、バスバ支持部５２１とバスバ５０３との間に隙間Ｓを設ける必要があった。隙間がゼロの場合、爪部５２９が図９中の矢印で示す方向に回動したまま元の位置に戻ることができず、バスバ５０３を固定することができなかった。このようにバスバモジュール５０１は、隙間Ｓを設ける必要があったため、バスバ５０３ががたついてしまうという問題があった。また、バスバモジュール５０１は、上述した隙間Ｓ、及び、爪部５２９を図９中の矢印で示す方向に回動させるための空間が必要であり、ケース５０２が大型化してしまうという問題があった。
【００１０】
そこで、本発明は、バスバのがたつきを抑制でき、かつ、ケースの小型化が可能なバスバモジュールを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
