公開番号2025115534
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010040
出願日2024-01-26
発明の名称洗浄水タンク装置、及びそれを備えた水洗大便器装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類E03D 1/34 20060101AFI20250731BHJP(上水;下水)
要約【課題】排水弁を開弁させた直後における水洗大便器本体に供給する洗浄水の瞬間流量の低下を抑制することができる洗浄水タンク装置を提供する。
【解決手段】本発明は、水洗大便器本体(2)に洗浄水を供給するための洗浄水タンク装置(4)であって、洗浄水を貯留する洗浄水タンク本体(26)と、この洗浄水タンク本体の底面から下方に延びるように形成された排水通路(26b)と、この排水通路の入口部を取り囲むように設けられた環状のシート面(26d)と、このシート面に着座し、離座することによって、洗浄水タンク本体から洗浄水を排出させ、停止させる排水弁(28)と、を有し、洗浄水タンク本体の底部には、洗浄水タンク本体内において、排水通路の中心に向かう洗浄水の流速を低下させる流れ誘導部(40)が設けられていることを特徴としている。

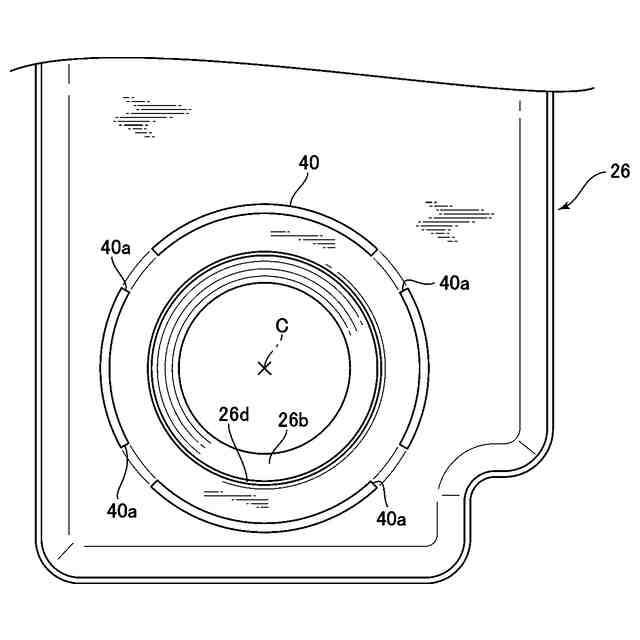

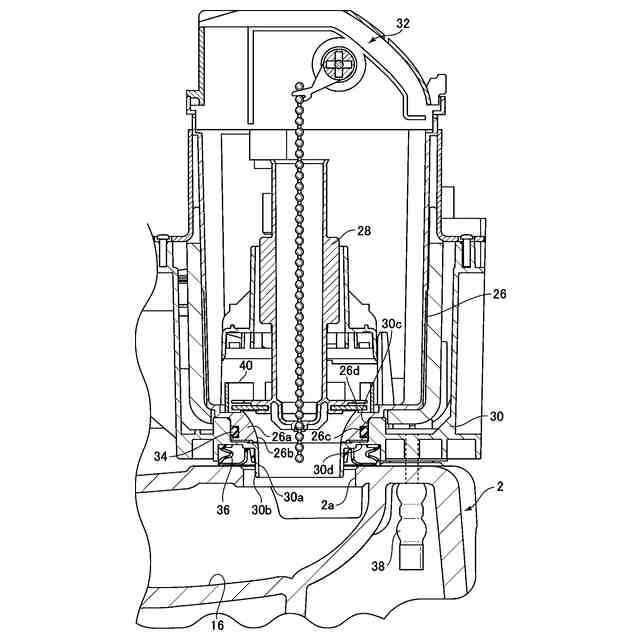

【選択図】図4
特許請求の範囲【請求項１】
水洗大便器本体に洗浄水を供給するための洗浄水タンク装置であって、
洗浄水を貯留する洗浄水タンク本体と、
この洗浄水タンク本体の底面から下方に延びるように形成された排水通路と、
この排水通路の入口部を取り囲むように設けられた環状のシート面と、
このシート面に着座し、離座することによって、上記洗浄水タンク本体から洗浄水を排出させ、停止させる排水弁と、
を有し、
上記洗浄水タンク本体の底部には、上記洗浄水タンク本体内において、上記排水通路の中心に向かう洗浄水の流速を低下させる流れ誘導部が設けられていることを特徴とする洗浄水タンク装置。
続きを表示（約 600 文字）【請求項２】
上記流れ誘導部は、上記シート面を取り囲むように、上記シート面の外側に設けられた包囲壁面である請求項１記載の洗浄水タンク装置。
【請求項３】
上記流れ誘導部は、その上端が、鉛直断面において、上記排水通路の入口部における接線よりも上方に位置する請求項２記載の洗浄水タンク装置。
【請求項４】
上記排水弁は上記シート面から上方に引き上げられるように構成され、上記排水弁が最高に引き上げられた状態において、上記包囲壁面の上端から上記排水弁までの鉛直方向距離は、上記シート面から上記排水弁までの鉛直方向距離の半分以上である請求項２記載の洗浄水タンク装置。
【請求項５】

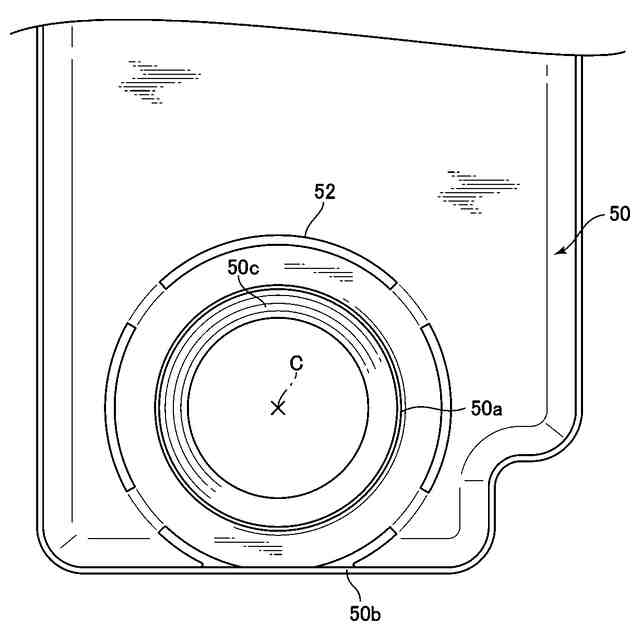

上記シート面を取り囲む上記包囲壁面は、その一部が切り欠かれている請求項２記載の洗浄水タンク装置。
【請求項６】
上記流れ誘導部は、これを構成する包囲壁面の一部が、上記洗浄水タンク本体を構成する壁面と一体にされている請求項２記載の洗浄水タンク装置。
【請求項７】

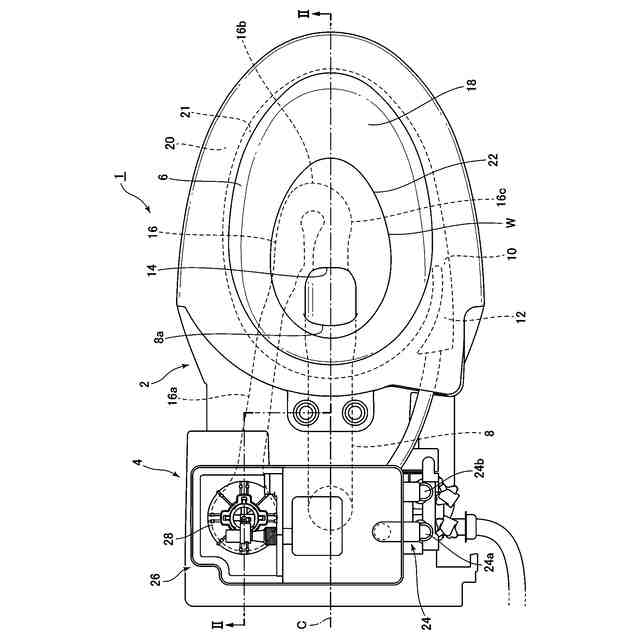

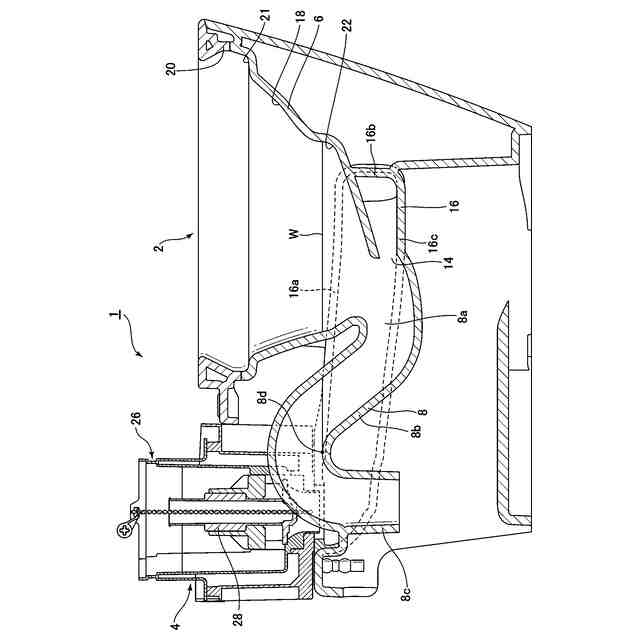

洗浄水により洗浄される水洗大便器装置であって、
水洗大便器本体と、
この水洗大便器本体に洗浄水を供給するように、上記水洗大便器本体の後部に設けられた請求項１乃至６の何れか１項に記載の洗浄水タンク装置と、
を有することを特徴とする水洗大便器装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗浄水タンク装置に関し、特に、水洗大便器本体に洗浄水を供給するための洗浄水タンク装置、及びそれを備えた水洗大便器装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
米国特許出願公開第２０１１／０２３１９８８号公報（特許文献１）には、断面積を減じた弁座を有する排水弁が記載されている。この排水弁においては、洗浄水タンクの底部に設けた排水弁のシート面から、排水弁の弁体を引き上げることにより、タンク内の洗浄水を排水通路に流入させ、水洗大便器本体に洗浄水を供給している。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１１／０２３１９８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

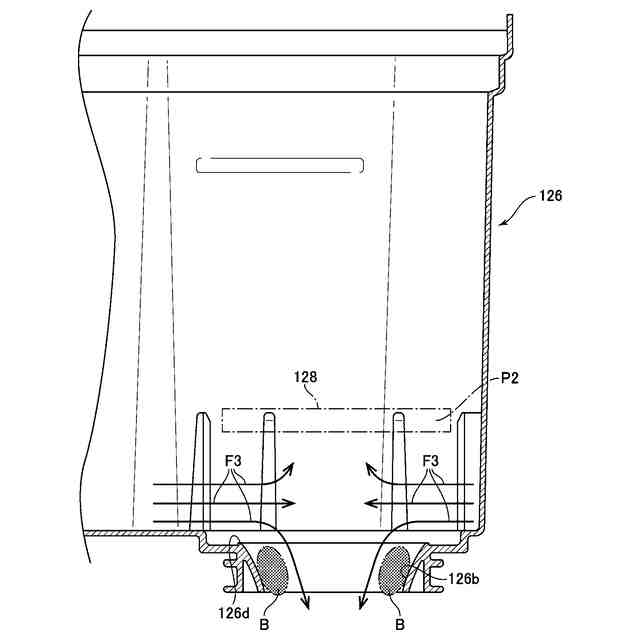

しかしながら、特許文献１記載の排水弁においては、シート面から排水弁の弁体が引き上げられると、洗浄水タンク内の洗浄水がシート面の中心に向かって一気に流れ込む。この結果、洗浄水タンクから流出する洗浄水の流れが排水通路の内壁面から剥離してしまい、洗浄水タンク内の洗浄水が水洗大便器本体に円滑に流入せず、水洗大便器本体に供給する洗浄水の瞬間流量が低下してしまうという問題がある。
【０００５】
従って、本発明は、排水弁を開弁させた直後における水洗大便器本体に供給する洗浄水の瞬間流量の低下を抑制することができる洗浄水タンク装置、及びそれを備えた水洗大便器装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明は、水洗大便器本体に洗浄水を供給するための洗浄水タンク装置であって、洗浄水を貯留する洗浄水タンク本体と、この洗浄水タンク本体の底面から下方に延びるように形成された排水通路と、この排水通路の入口部を取り囲むように設けられた環状のシート面と、このシート面に着座し、離座することによって、洗浄水タンク本体から洗浄水を排出させ、停止させる排水弁と、を有し、洗浄水タンク本体の底部には、洗浄水タンク本体内において、排水通路の中心に向かう洗浄水の流速を低下させる流れ誘導部が設けられていることを特徴としている。
【０００７】
このように構成された本発明によれば、洗浄水タンク本体の底部に、洗浄水タンク本体内で排水通路の中心に向かう洗浄水の流速を低下させる流れ誘導部が設けられているので、排水通路の中心に向かう洗浄水の流速の水平方向成分が低下する。この結果、洗浄水タンク本体から流出する洗浄水が、シート面の内側に設けられた排水通路の内壁面に沿って流れやすくなり、洗浄水の流れが排水通路の内壁面から剥離するのを抑制することができる。これにより、洗浄水タンク本体から流出する洗浄水の瞬間流量を高くすることができ、水洗大便器本体の洗浄性能を向上させることができる。
【０００８】
本発明において、好ましくは、流れ誘導部は、シート面を取り囲むように、シート面の外側に設けられた包囲壁面である。
【０００９】

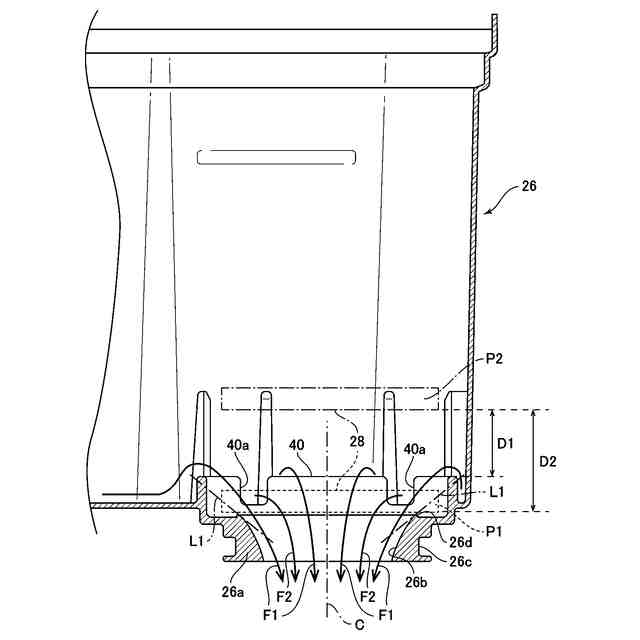

このように構成された本発明によれば、流れ誘導部が、シート面を取り囲むようにシート面の外側に設けられた包囲壁面から構成されているので、シート面の中心に向かう洗浄水は包囲壁面を乗り越えるように流れ、シート面の中心に向かう洗浄水の流速の水平方向成分を低下させることができる。
【００１０】
本発明において、好ましくは、流れ誘導部は、その上端が、鉛直断面において、排水通路の入口部における接線よりも上方に位置する。
（【００１１】以降は省略されています）
