公開番号2025115533
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010039
出願日2024-01-26
発明の名称水洗大便器装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類E03D 1/26 20060101AFI20250731BHJP(上水;下水)
要約【課題】タンク支持部材と水洗大便器本体の流入口が直接接続された構造を採用した場合においても、確実に水密性を確保することができる水洗大便器装置を提供する。
【解決手段】本発明は、水洗大便器装置(1)であって、ボウル部(2a)及び洗浄水を流入させる流入口(2f)を備え、流入口が一方の側に偏心して形成されている水洗大便器本体(2)と、ボウル部を洗浄するための洗浄水を貯留する洗浄水タンク(12a)と、水洗大便器本体の流入口と整合する給水開口(14a)が設けられ、洗浄水タンクを水洗大便器本体上に支持するタンク支持部材(14)と、このタンク支持部材の給水開口に設けられ、水洗大便器本体の流入口との間の水密性を確保するシール部材(16)と、を有し、タンク支持部材は、幅方向において、給水開口が設けられた側の剛性が、給水開口が設けられていない側の剛性よりも高く構成されていることを特徴としている。

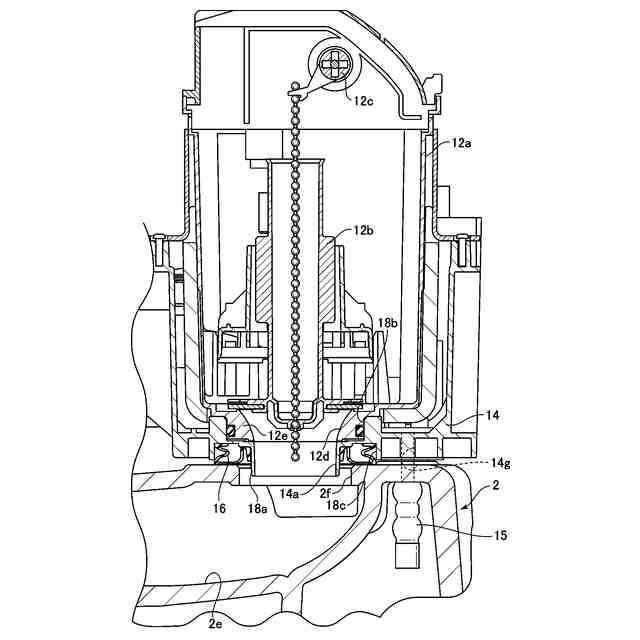

【選択図】図4
特許請求の範囲【請求項１】

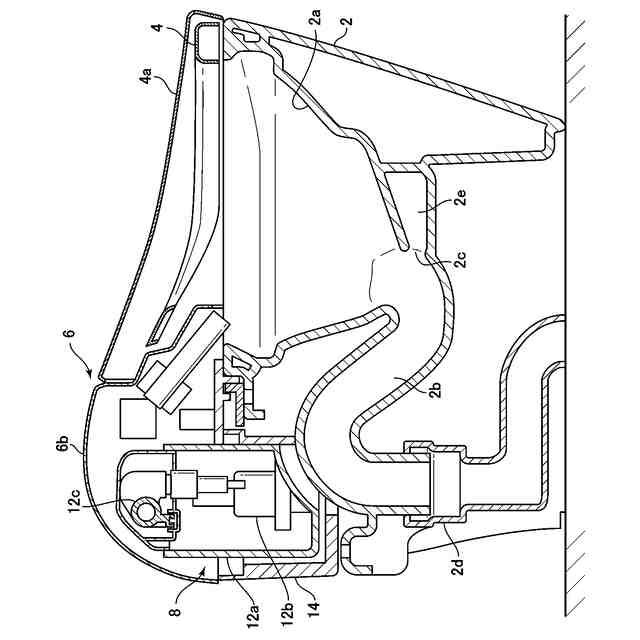

洗浄水タンクに貯留された洗浄水により洗浄を行う水洗大便器装置であって、
ボウル部及びこのボウル部を洗浄するための洗浄水を流入させる流入口を備え、上記流入口が幅方向の一方の側に偏心して形成されている水洗大便器本体と、
上記ボウル部を洗浄するための洗浄水を貯留する洗浄水タンクと、

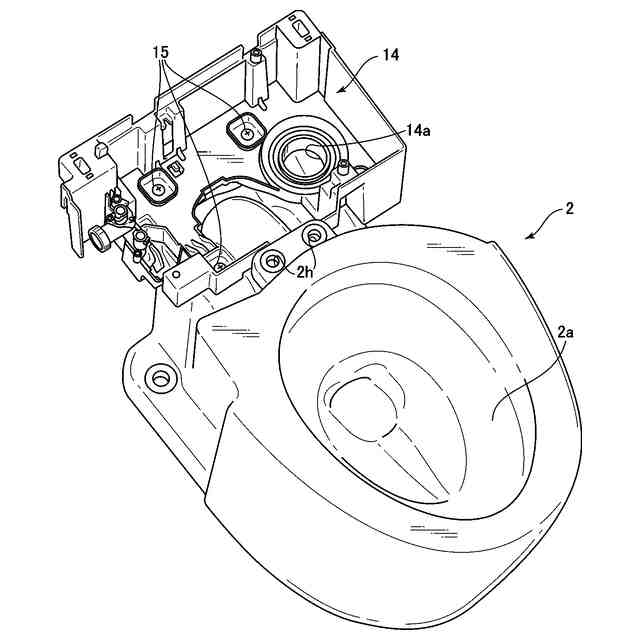

上記水洗大便器本体の上記流入口と整合する給水開口が設けられ、上記洗浄水タンクを上記水洗大便器本体上に支持するタンク支持部材と、
このタンク支持部材の上記給水開口に設けられ、上記水洗大便器本体の上記流入口との間の水密性を確保するシール部材と、
を有し、
上記タンク支持部材は、幅方向において、上記給水開口が設けられた側の剛性が、上記給水開口が設けられていない側の剛性よりも高く構成されていることを特徴とする水洗大便器装置。
続きを表示（約 670 文字）【請求項２】
上記タンク支持部材は、上記水洗大便器本体の幅方向の中心線に対し、上記給水開口が設けられた側の体積が、上記給水開口が設けられていない側の体積よりも大きく構成されている請求項１記載の水洗大便器装置。
【請求項３】
上記タンク支持部材は、上記給水開口が設けられた底面と、この底面の前側から上方に立ち上がる前側壁と、上記底面の後側から上方に立ち上がる後側壁と、を備え、上記タンク支持部材の上記給水開口が設けられた側には、上記前側壁と上記後側壁を連結する横側壁が設けられ、上記給水開口が設けられていない側には横側壁が設けられていない請求項１記載の水洗大便器装置。
【請求項４】
上記タンク支持部材は樹脂製であり、上記タンク支持部材に備えられた上記横側壁には、開口が設けられている請求項３記載の水洗大便器装置。
【請求項５】

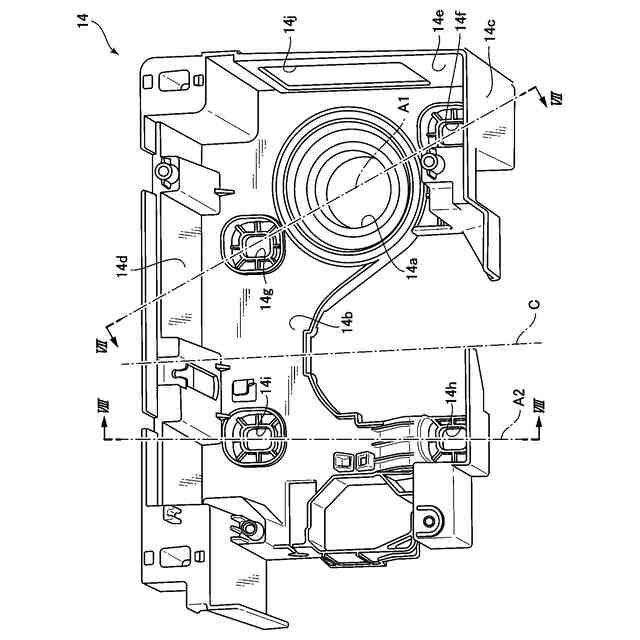

上記タンク支持部材には、上記タンク支持部材を上記水洗大便器本体に取り付けるように、幅方向において上記給水開口が設けられた側の上記給水開口よりも前側に第１の固定穴、上記給水開口よりも後側に第２の固定穴が設けられ、上記給水開口が設けられていない側の上記給水開口よりも前側に第３の固定穴、上記給水開口よりも後側に第４の固定穴が設けられており、上記タンク支持部材を上記第１の固定穴と上記第２の固定穴を結ぶ直線で切断した断面の断面二次モーメントは、上記第３の固定穴と上記第４の固定穴を結ぶ直線で切断した断面の断面二次モーメントよりも大きい請求項１記載の水洗大便器装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水洗大便器装置に関し、特に、洗浄水タンクに貯留された洗浄水により洗浄を行う水洗大便器装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特開２０２３－９５３６５号公報（特許文献１）には、水洗大便器が記載されている。この水洗大便器においては、陶器製の便器本体に、タンク取付部材のベース部を介して貯水タンクが支持されている。また、貯水タンク内の洗浄水は、加圧ポンプによって加圧され、便器本体のジェット口から吐出される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９５３６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、陶器製の便器本体に、ベース部を介して貯水タンクを支持した水洗大便器装置において、ベース部に設けられた給水開口を通して、便器本体の流入口に直接洗浄水を供給する構造を採用した場合には、ベース部と便器本体の間の確実な水密性を得ることが難しいという問題がある。即ち、ベース部を便器本体に固定する際、便器本体の寸法誤差によりベース部が歪むことにより、ベース部の給水開口と便器本体の流入口の相対位置にも誤差が生じ、最悪の場合、洗浄水が漏れる虞がある。
【０００５】
従って、本発明は、タンク支持部材（ベース部）と水洗大便器本体（便器本体）の流入口が直接接続された構造を採用した場合においても、確実に水密性を確保することができる水洗大便器装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明は、洗浄水タンクに貯留された洗浄水により洗浄を行う水洗大便器装置であって、ボウル部及びこのボウル部を洗浄するための洗浄水を流入させる流入口を備え、流入口が幅方向の一方の側に偏心して形成されている水洗大便器本体と、ボウル部を洗浄するための洗浄水を貯留する洗浄水タンクと、水洗大便器本体の流入口と整合する給水開口が設けられ、洗浄水タンクを水洗大便器本体上に支持するタンク支持部材と、このタンク支持部材の給水開口に設けられ、水洗大便器本体の流入口との間の水密性を確保するシール部材と、を有し、タンク支持部材は、幅方向において、給水開口が設けられた側の剛性が、給水開口が設けられていない側の剛性よりも高く構成されていることを特徴としている。
【０００７】
このように構成された本発明によれば、タンク支持部材が、幅方向において、給水開口が設けられた側の剛性が、給水開口が設けられていない側の剛性よりも高く構成されているので、タンク支持部材の給水開口が設けられた部分が変形しにくく、給水開口に設けられたシール部材を正常に機能させることができる。また、水洗大便器本体の寸法誤差、形状誤差がある場合でも、タンク支持部材の給水開口が設けられていない側が容易に変形することにより、タンク支持部材の歪みの影響が、給水開口が設けられた部分に波及しにくく、シール部材を正常に機能させることができる。
【０００８】
本発明において、好ましくは、タンク支持部材は、水洗大便器本体の幅方向の中心線に対し、給水開口が設けられた側の体積が、給水開口が設けられていない側の体積よりも大きく構成されている。
【０００９】
このように構成された本発明によれば、タンク支持部材は、水洗大便器本体の幅方向の中心線に対し、給水開口が設けられた側の体積が、給水開口が設けられていない側の体積よりも大きく構成されているので、タンク支持部材の給水開口が設けられた側の剛性を容易に高めることができ、給水開口が設けられた部分の変形を抑制することができる。
【００１０】

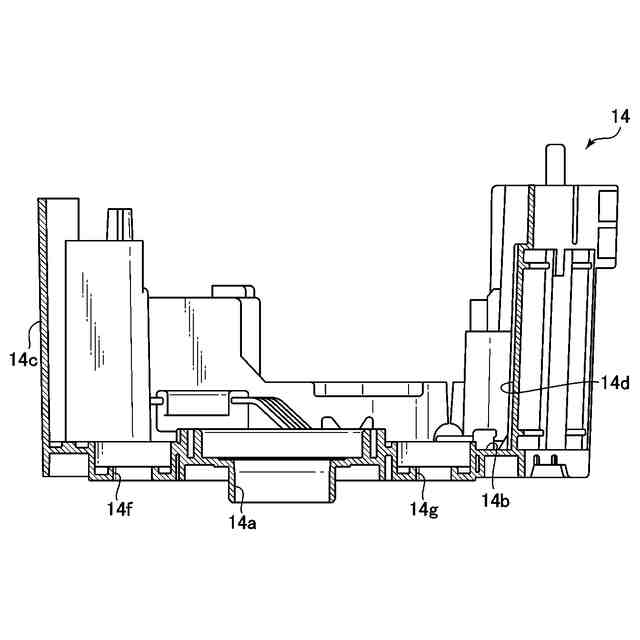

本発明において、好ましくは、タンク支持部材は、給水開口が設けられた底面と、この底面の前側から上方に立ち上がる前側壁と、底面の後側から上方に立ち上がる後側壁と、を備え、タンク支持部材の給水開口が設けられた側には、前側壁と後側壁を連結する横側壁が設けられ、給水開口が設けられていない側には横側壁が設けられていない。
（【００１１】以降は省略されています）
