発明の名称導電モジュール
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01M 50/569 20210101AFI20250804BHJP(基本的電気素子)
要約【課題】好適な形で電池監視機能を持たせること。
【解決手段】一方の電池セル501の第1電極端子510と他方の電池セル601の第2電極端子610を重ね合わせた状態に保つ端子接続構造と、電池セル501,601の電池状態を監視する電池監視ユニットに対して電気的に接続させる導電部材30と、を備え、第1電極端子510と第2電極端子610は、加圧面の裏側の接合面を互いに押し付け合うことで相互間を接合させる平板状の接合部512,612を各々有し、端子接続構造は、第1電極端子510の接合部512の加圧面に圧を加える第1加圧部材10と、第2電極端子610の接合部612の加圧面に圧を加える第2加圧部材20と、を備え、第2加圧部材20は、導電部材30に対して物理的且つ電気的に接続させることで、導電部材30を第1電極端子510と第2電極端子610に対して電気的に接続させること。
【選択図】図2

特許請求の範囲【請求項１】
一方の電池セルの第１電極端子と他方の電池セルの第２電極端子を重ね合わせた状態に保つ端子接続構造と、
前記電池セルの電池状態を監視する電池監視ユニットに対して電気的に接続させる導電部材と、
を備え、
前記第１電極端子と前記第２電極端子は、加圧面の裏側の接合面を互いに押し付け合うことで相互間を接合させる平板状の接合部を各々有し、
前記端子接続構造は、前記第１電極端子の前記接合部の前記加圧面に圧を加える第１加圧部材と、前記第２電極端子の前記接合部の前記加圧面に圧を加える第２加圧部材と、を備え、
前記第２加圧部材は、前記導電部材に対して物理的且つ電気的に接続させることで、前記導電部材を前記第１電極端子と前記第２電極端子に対して電気的に接続させることを特徴とした導電モジュール。
続きを表示（約 1,100 文字）【請求項２】
前記第１加圧部材は、前記第１電極端子の前記接合部の前記加圧面に対向配置させる受け部を有する受け部材であり、
前記第２加圧部材は、弾性変形に伴う反力を前記第２電極端子の前記接合部の前記加圧面に作用させて、前記第２電極端子の前記接合部の前記接合面を前記第１電極端子の前記接合部の前記接合面に押し付ける弾性変形部を有し、
前記受け部は、前記弾性変形部が弾性変形に伴う反力を前記第２電極端子の前記接合部の前記加圧面に作用させているときに、前記第１電極端子の前記接合部の前記加圧面を当接させ、かつ、前記反力を受けることを特徴とした請求項１に記載の導電モジュール。
【請求項３】
前記第１加圧部材は、矩形の第１底部と、互いに間隔を空けて対向配置させ、かつ、前記第１底部の２つの辺部から各々立設させた矩形の前記受け部と、を有し、前記第１底部と一対の前記受け部とで囲まれた溝形状の第１溝部に前記第１電極端子を挿入させ、
前記第１電極端子は、前記第１溝部の中で前記第１加圧部材の前記第１底部に対向配置させる矩形の平板状の第２底部と、互いに間隔を空けて対向配置させ、かつ、前記第２底部の２つの辺部から各々立設させ、かつ、前記第１溝部の中で自身の前記加圧面を前記受け部に対向配置させる矩形の平板状の前記接合部と、を有し、前記第２底部と自身の一対の前記接合部とで囲まれた溝形状の第２溝部に前記第２電極端子を挿入させ、
前記第２電極端子は、前記第２溝部の中で前記第１電極端子の前記第２底部に対向配置させる矩形の平板状の第３底部と、互いに間隔を空けて対向配置させ、かつ、前記第３底部の２つの辺部から各々立設させ、かつ、前記第２溝部の中で自身の前記接合面を前記第１電極端子の前記接合部の前記接合面に対向配置させる矩形の平板状の前記接合部と、を有し、前記第３底部と自身の一対の前記接合部とで囲まれた溝形状の第３溝部に前記第２加圧部材を挿入させ、
前記第２加圧部材は、前記第３溝部の中で前記第２電極端子の前記第３底部に対向配置させる矩形の平板状の第４底部と、互いに間隔を空けて対向配置させ、かつ、前記第４底部の２つの辺部から各々立設させ、かつ、前記第３溝部の中で前記第２電極端子の前記接合部の前記加圧面に対向配置させる矩形の平板状の側壁部と、を有し、
前記側壁部は、前記弾性変形部を有することを特徴とした請求項２に記載の導電モジュール。
【請求項４】
前記第２加圧部材は、平板状に形成され、かつ、雄螺子部又は雌螺子部を有し、
前記第１加圧部材は、前記雄螺子部に螺合させる雌螺子部材又は前記雌螺子部に螺合させる雄螺子部材であることを特徴とした請求項１に記載の導電モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導電モジュールに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
導電モジュールは、複数の電池セルが配列された電池モジュールにおいて隣り合う電池セルの電極端子同士を物理的且つ電気的に接続させる。例えば、下記の特許文献１には、隣り合う電池セルの電極端子の平板部同士を重ね合わせ、この平板部同士が当該平板部の切り欠きに挿通させた雄螺子部材を用いて螺子止め固定される端子接続構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０８６３６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、電池モジュールにおいては、それぞれの電池セルの電池状態を電池監視ユニットで監視する。導電モジュールは、その電池監視ユニットに対して電池セルを電気的に接続させるための機能を兼務することがある。従って、従来の導電モジュールにおいては、この点で改善の余地がある。
【０００５】
そこで、本発明は、好適な形で電池監視機能を持たせた導電モジュールを提供することを、その目的とする。
【課題を解決するための手段】
【０００６】
本発明は、一方の電池セルの第１電極端子と他方の電池セルの第２電極端子を重ね合わせた状態に保つ端子接続構造と、前記電池セルの電池状態を監視する電池監視ユニットに対して電気的に接続させる導電部材と、を備え、前記第１電極端子と前記第２電極端子は、加圧面の裏側の接合面を互いに押し付け合うことで相互間を接合させる平板状の接合部を各々有し、前記端子接続構造は、前記第１電極端子の前記接合部の前記加圧面に圧を加える第１加圧部材と、前記第２電極端子の前記接合部の前記加圧面に圧を加える第２加圧部材と、を備え、前記第２加圧部材は、前記導電部材に対して物理的且つ電気的に接続させることで、前記導電部材を前記第１電極端子と前記第２電極端子に対して電気的に接続させることを特徴とする。
【発明の効果】
【０００７】
本発明に係る導電モジュールは、第１加圧部材と第２加圧部材によって第１電極端子と第２電極端子を挟み込むだけの簡便な構造で第１電極端子と第２電極端子の電気的な接続を確立することができる。換言するならば、本発明に係る導電モジュールは、第１加圧部材と第２加圧部材の取外しが容易なものでもあり、第１電極端子と第２電極端子の着脱作業性を向上させることができる。更に、本発明に係る導電モジュールは、端子接続構造の一部（第２加圧部材）を電圧検出端子として利用することができるので、第１加圧部材と第２加圧部材によって第１電極端子と第２電極端子を挟み込む作業だけで、その第１電極端子と第２電極端子の電気的な接続を確立するのみならず、第１電極端子と第２電極端子を導電部材や電池監視ユニットに対しても電気的に接続させることができる。よって、本発明に係る導電モジュールは、第１電極端子と第２電極端子を物理的且つ電気的に接続させる接続作業と、第１電極端子と第２電極端子を電池監視ユニットに対して電気的に接続させる接続作業と、を効率良く行うことができる。そして、本発明に係る導電モジュールは、端子接続構造の一部（第２加圧部材）に電圧検出端子としての機能を兼務させており、部品点数を削減することができる。従って、本発明に係る導電モジュールは、好適な形で電池監視機能を持つことができる。
【図面の簡単な説明】
【０００８】
図１は、実施形態の導電モジュールを示す斜視図である。

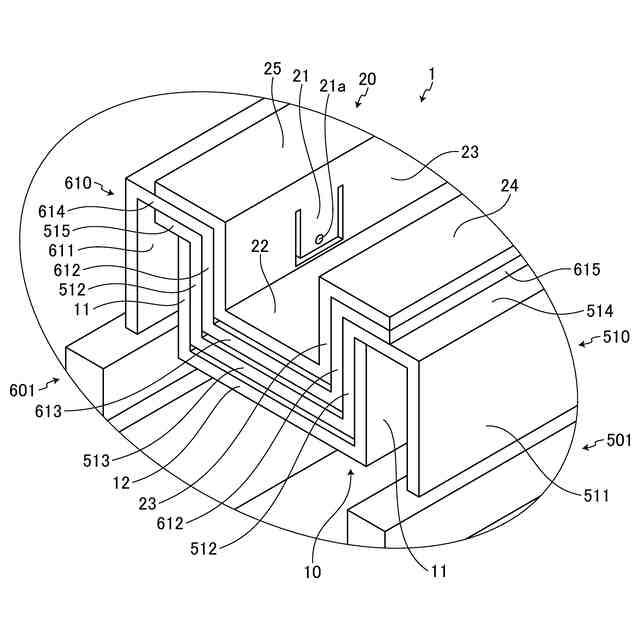

図２は、実施形態の導電モジュールの部分拡大図である。

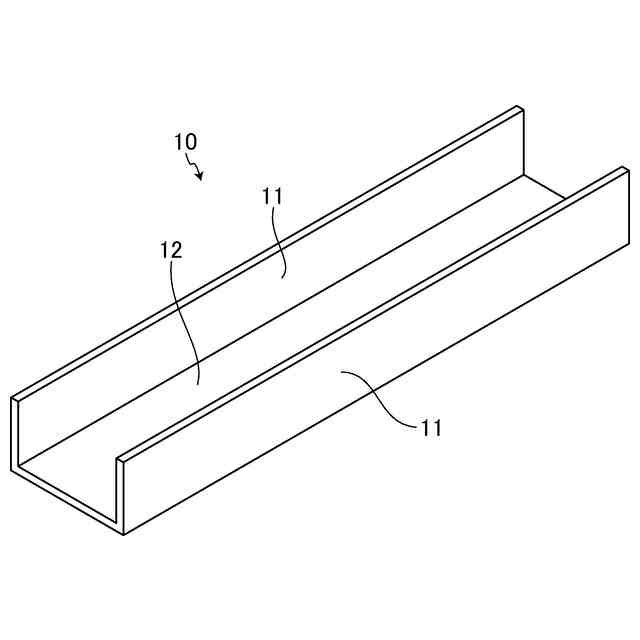

図３は、実施形態の第１加圧部材を示す斜視図である。

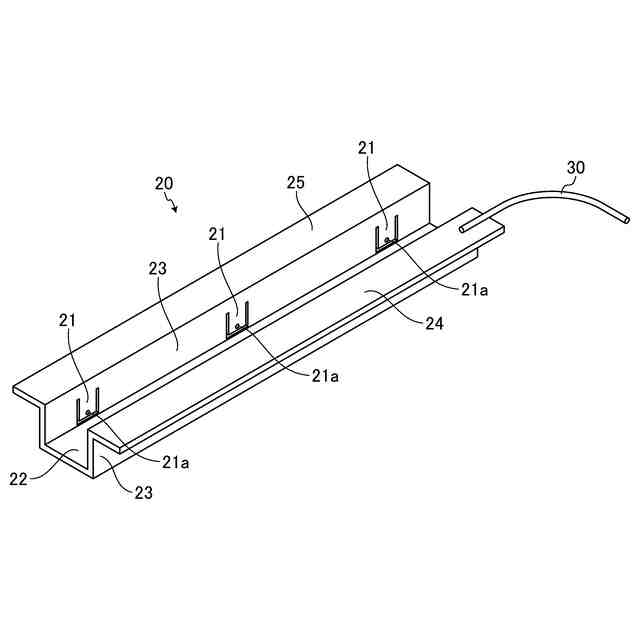

図４は、実施形態の第２加圧部材を示す斜視図である。

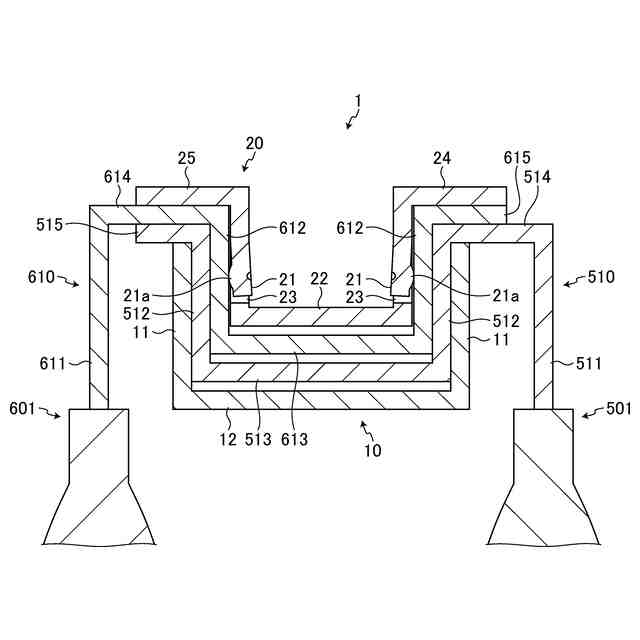

図５は、実施形態の導電モジュールについて説明する断面図である。

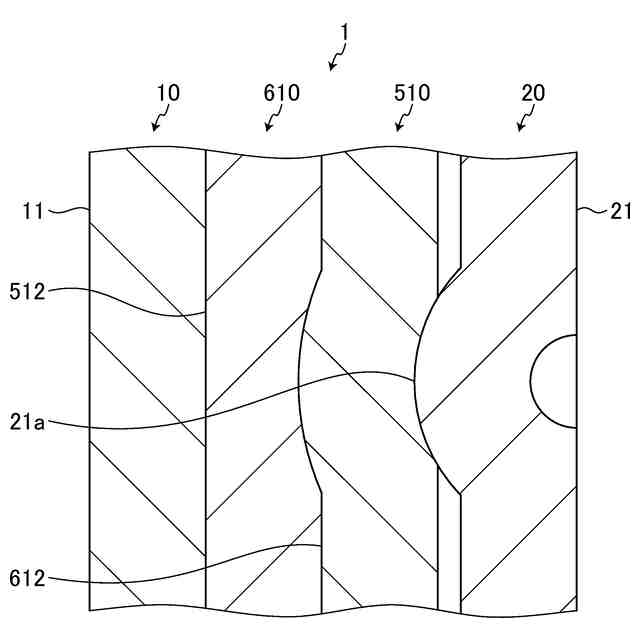

図６は、酸化皮膜除去について説明する断面図である。

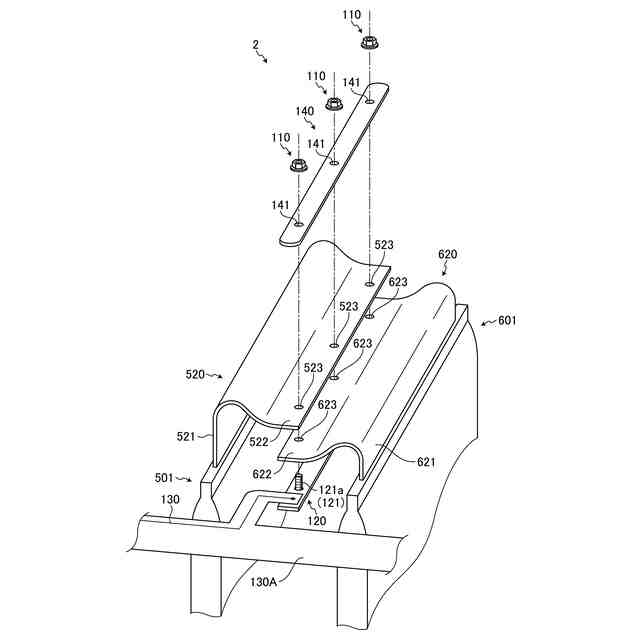

図７は、変形例の導電モジュールを示す分解斜視図である。

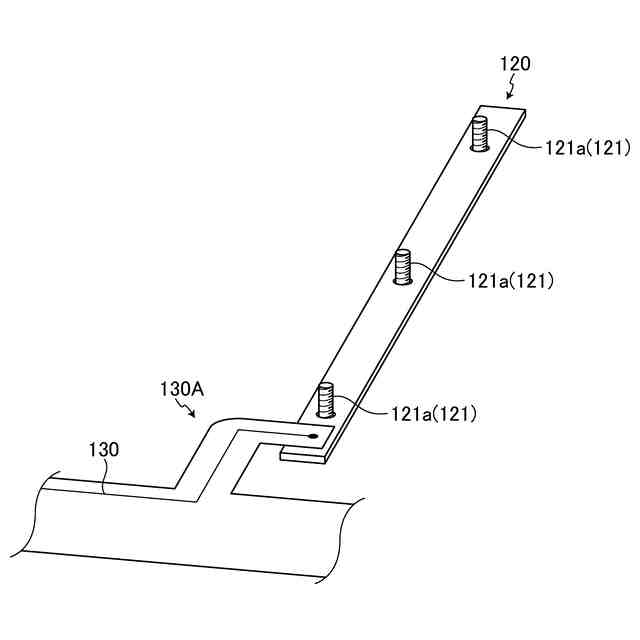

図８は、変形例の第２加圧部材について説明する斜視図である。

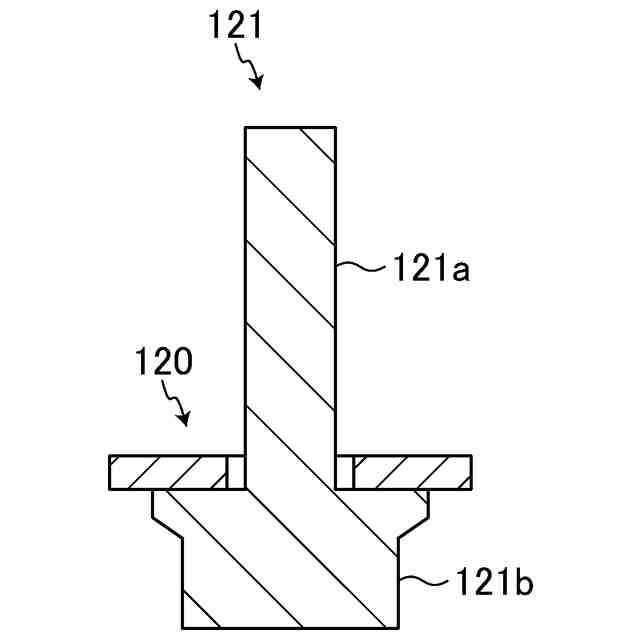

図９は、変形例の第２加圧部材と雄螺子部材の固定形態について説明する断面図である。
図１０は、変形例の第２加圧部材の収容部材について説明する斜視図である。
図１１は、収容部材による変形例の第２加圧部材と雄螺子部材の保持形態について説明する断面図である。
図１２は、変形例の導電モジュールの別の適用例について説明する説明図である。
図１３は、変形例の導電モジュールの別の適用例について説明する説明図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る導電モジュールの実施形態を図面に基づいて詳細に説明する。尚、この実施形態によりこの発明が限定されるものではない。
【００１０】
［実施形態］
本発明に係る導電モジュールの実施形態の１つを図１から図６に基づいて説明する。
（【００１１】以降は省略されています）
