特許ウォッチ

公開番号2025117795
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012706
出願日2024-01-31
発明の名称樹脂組成物およびそれを用いた光学フィルム
出願人東ソー株式会社
代理人
主分類C08L 31/08 20060101AFI20250805BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】位相差特性に優れた樹脂組成物を用いた光学フィルムであって、高温下の貯蔵弾性率に優れた光学フィルムを提供する。
【解決手段】フマル酸ジエステル残基を含むフマル酸エステル系重合体と、環状シロキサン化合物または環状シラン化合物を含有する樹脂組成物。前記環状シロキサン化合物としては、オクタフェニルシクロテトラシロキサン、デカフェニルシクロペンタシロキサン、ドデカフェニルシクロヘキサシロキサン、ヘキサデカフェニルシクロオクタシロキサン等が挙げられ、前記環状シラン化合物としては、オクタフェニルシクロテトラシラン、デカフェニルシクロペンタシラン、ドデカフェニルシクロヘキサシラン、ヘキサデカフェニルシクロオクタシラン等が挙げられる。
【選択図】なし
特許請求の範囲【請求項１】
下記一般式（１）で表されるフマル酸ジエステル残基を含むフマル酸エステル系重合体と、下記一般式（２）で示される環状シロキサン化合物または下記一般式（３）で示される環状シラン化合物を含有する樹脂組成物。

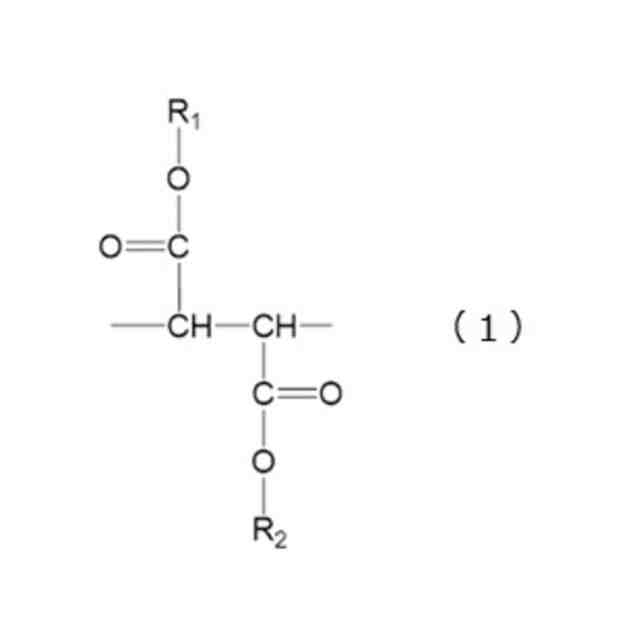

JPEG
63
67
（式中、Ｒ
１
及びＲ
２
はそれぞれ独立して炭素数１～１２である直鎖状、分岐状アルキル基、又は炭素数３～６である環状アルキル基からなる群の１種を示す）

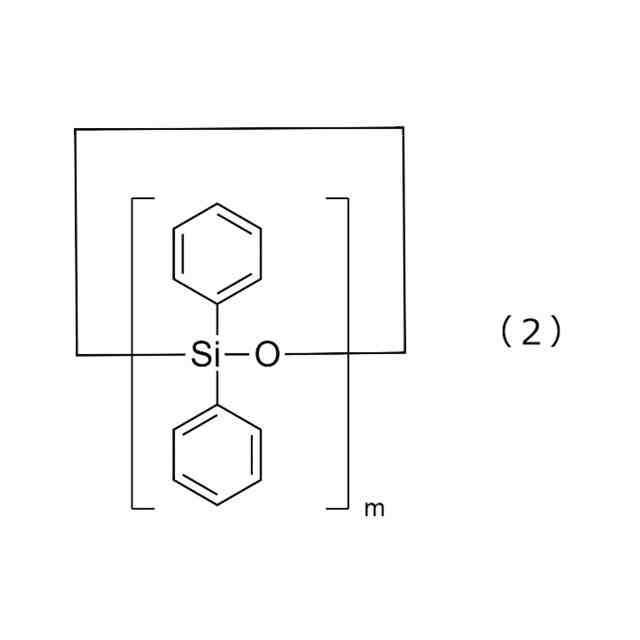

JPEG
52
65
（式中、ｍは４～２０の整数を示す。）

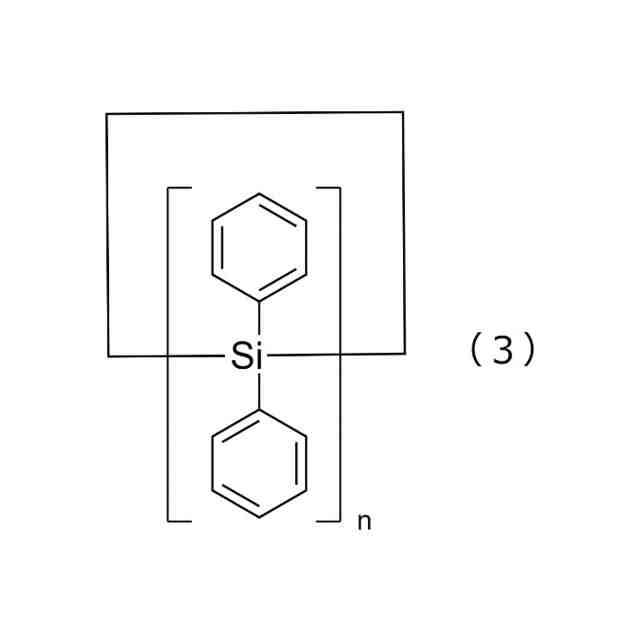

JPEG
55
58
（式中、ｎは４～２０の整数を示す。）
続きを表示（約 1,100 文字）【請求項２】
一般式（１）で表されるフマル酸ジエステル残基が、フマル酸ジメチル残基、フマル酸ジエチル残基、フマル酸ジイソプロピル残基、フマル酸ジ－ｔｅｒｔ－ブチル残基、フマル酸ジ－ｎ－ブチル残基、フマル酸ジ－ｓｅｃ－ブチル残基、フマル酸イソブチル残基、フマル酸ジペンチル残基、フマル酸ジイソペンチル残基、フマル酸ジ－ｓｅｃ－ペンチル残基、フマル酸ジ－ｔｅｒｔ－ペンチル残基、フマル酸ジ－ｓｅｃ－ヘキシル残基、フマル酸ジ－ｔｅｒｔ－ヘキシル残基、フマル酸ジ－ｓｅｃ－イソアミル残基、フマル酸ジネオペンチル残基、フマル酸ジ－ｔｅｒｔ－ペンチル残基、フマル酸ジ－２－エチルヘキシル残基、フマル酸ジシクロプロピル残基、フマル酸ジシクロブチル残基、フマル酸ジシクロペンチル残基及びフマル酸ジシクロヘキシル残基から選ばれる少なくとも１種類以上のフマル酸ジエステル残基であることを特徴とする請求項１に記載の樹脂組成物。
【請求項３】
前記一般式（２）で示される環状シロキサン化合物が、オクタフェニルシクロテトラシロキサン、デカフェニルシクロペンタシロキサン、ドデカフェニルシクロヘキサシロキサン、ヘキサデカフェニルシクロオクタシロキサンからなる群の１種である請求項１に記載の樹脂組成物。
【請求項４】
前記一般式（３）で示される環状シラン化合物が、オクタフェニルシクロテトラシラン、デカフェニルシクロペンタシラン、ドデカフェニルシクロヘキサシラン、ヘキサデカフェニルシクロオクタシランからなる群の１種である請求項１に記載の樹脂組成物。
【請求項５】
前記一般式（１）で表されるフマル酸ジエステル残基を含むフマル酸エステル系重合体を８０重量％以上９９．９重量％以下、前記一般式（２）で示される環状シロキサン化合物または前記一般式（３）で示される環状シラン化合物０．１～２０重量％を含有する請求項１に記載の樹脂組成物。
【請求項６】
請求項１～５のいずれか１項に記載の樹脂組成物を含む光学フィルム。
【請求項７】
下記式（ａ）で示される面外位相差（Ｒｔｈ）が、－７００～０ｎｍである請求項６に記載の光学フィルム。
Ｒｔｈ＝［（ｎｘ＋ｎｙ）／２－ｎｚ］×ｄ（ａ）
（式中、ｎｘはフィルム面内の進相軸方向の屈折率を示し、ｎｙはフィルム面内の遅相軸
方向の屈折率を示し、ｎｚはフィルム面外の屈折率を示し、ｄはフィルム厚みを示す。）
【請求項８】
１８０℃における貯蔵弾性率が１．２５×１０
８
Ｐａ以上である請求項６に記載の光学フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は光学材料として好適な樹脂組成物に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
液晶ディスプレイは、マルチメディア社会における最も重要な表示デバイスとして、携帯電話、コンピューター用モニター、ノートパソコン、テレビまで幅広く使用されている。液晶ディスプレイに用いられる偏光板には、正面や斜めから見た場合のコントラスト向上、色調の補償等の表示特性向上のため多くの光学フィルムが用いられている。
【０００３】
偏光板関係の光学フィルムで代表的なものとして、位相差フィルムを挙げることができる。位相差フィルムは液晶表示装置、タッチパネルや有機ＥＬの反射防止層として用いられる。
【０００４】
従来の位相差フィルムとしては、ポリカーボネートや環状ポリオレフィンが使用されており、これらの高分子はいずれも正の複屈折を有する高分子である。ここで、複屈折の正負は以下に示すように定義される。
【０００５】
延伸、コーターによる流延等で分子配向した高分子フィルムの光学異方性は、フィルム面内の進相軸方向（最も屈折率の小さい方向）の屈折率をｎｘ、それと直交するフィルム面内方向（遅相軸）の屈折率をｎｙ、フィルムの厚み方向（フィルム面外の垂直方向）の屈折率をｎｚとした屈折率楕円体で表すことができる。
【０００６】
つまり、負の複屈折を有する高分子の一軸延伸では延伸軸方向の屈折率が小さく（進相軸：延伸方向）、正の複屈折を有する高分子の一軸延伸では延伸軸方向と直交する軸方向の屈折率が小さい（進相軸：延伸方向と直交方向）。
【０００７】
多くの高分子は正の複屈折性を有する。負の複屈折を有する高分子としてはアクリル樹脂やポリスチレンがあるが、アクリル樹脂は位相差の発現性が小さく、位相差フィルムとしての特性は十分でない。ポリスチレンは、位相差の波長依存性が大きいといった光学特性上の課題、耐熱性が低いといった実用上の課題、室温領域での光弾性係数が大きくわずかな応力で位相差が変化するなど位相差の安定性の課題があり現状用いられていない。
【０００８】
このような負の複屈折を示す位相差フィルムに対して市場の要求が強い。上記要求特性に対し、種々の負の複屈折を示す位相差フィルムが開発されている。
【０００９】
負の複屈折を示し、厚み方向の屈折率が高い光学フィルムとして、特許文献１、２のフマル酸エステル樹脂が提案されている。
【００１０】
フマル酸エステル系重合体と特定のシリコーン樹脂を含有する樹脂組成物が提案されている（例えば特許文献３参照）
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）

関連特許
