発明の名称光電変換素子用材料、縮合環化合物の製造方法、及び縮合環化合物
出願人東ソー株式会社,国立大学法人東海国立大学機構
代理人個人,個人
主分類H10K 30/60 20230101AFI20250826BHJP()
要約【課題】特定の構造を有する縮合環化合物を含む新規な光電変換素子用材料、縮合環化合物の製造方法、及び縮合環化合物を提供する。
【解決手段】下記式(1)で表される縮合環化合物を含む、光電変換素子用材料を用いる。
【化1】
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025128044000053.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">49</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">134</com:WidthMeasure> </com:Image> 上記式(1)中、R¹～R¹⁰は、各々独立して、水素原子等を表す。
【選択図】図1

特許請求の範囲【請求項１】
下記式（１）で表される縮合環化合物を含む、光電変換素子用材料。
TIFF
2025128044000045.tif
49
134
上記式（１）中
Ｒ
１
～Ｒ
１０
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２１
Ｒ
２２
、又は－ＯＲ
２３
を表し、
Ｒ
２１
～Ｒ
２３
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表し、
隣接するＲ
１
～Ｒ
１０
は、互いに結合して環を形成してもよく、
Ｘ
１
～Ｘ
４
のうち隣接する２つは下記式（２）で表される基と結合する炭素原子を表し、残りは各々独立してＣ－Ｒ
１１
を表し、
Ｒ
１１
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２４
Ｒ
２５
、又は－ＯＲ
２６
を表し、
Ｒ
２４
～Ｒ
２６
は各々独立して、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表す。
ただし、上記式（１）中、Ｒ
１
～Ｒ
１０
の少なくとも１つは、置換されていてもよい炭素数１～１８の上記アルキル基、置換されていてもよい炭素数６～３０の上記芳香族炭化水素基、置換されていてもよい炭素数３～３０の上記ヘテロ芳香族基、及び上記－ＮＲ
２１
Ｒ
２２
からなる群より選択される少なくとも１種の置換基を有する基を表す。
TIFF
2025128044000046.tif
28
134

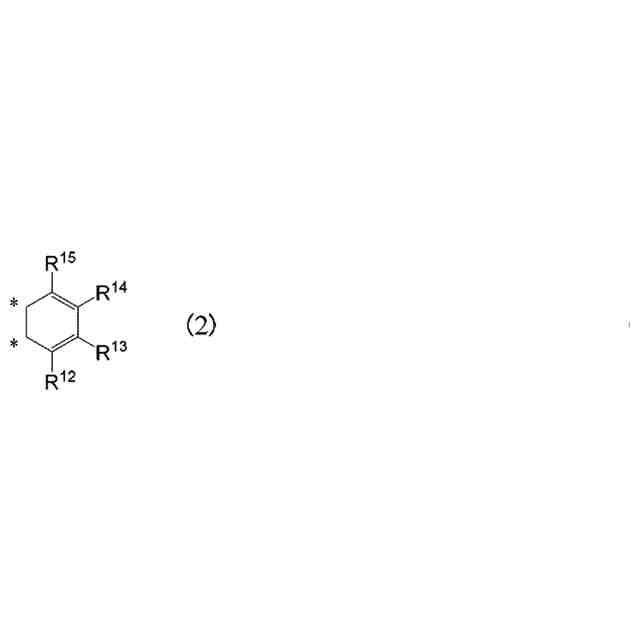

上記式（２）中、
Ｒ
１２
～Ｒ
１５
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２１
Ｒ
２２
、又は－ＯＲ
２３
を表し、
隣接するＲ
１２
～Ｒ
１５
は互いに結合して環を形成してもよく、
＊の位置の炭素原子は、上記式（１）におけるＸ
１
～Ｘ
４
のうち隣接する２つが結合する炭素原子を表す。
続きを表示（約 4,600 文字）【請求項２】
上記式（１）において、隣接するＲ
１
～Ｒ
１５
が互いに結合して環を形成していない、請求項１に記載の光電変換素子用材料。
【請求項３】
上記式（１）において、
Ｒ
１
～Ｒ
１５
が各々独立して、水素原子、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ｎ－ペンチル基、ｎ－ヘキシル基、シクロヘキシル基、ｎ－オクチル基、ｎ－デシル基、ｎ－ドデシル基、ｎ－オクタデシル基、アダマンチル基、ジアマンチル基、置換されていてもよいフェニル基、置換されていてもよいビフェニリル基、置換されていてもよいターフェニリル基、置換されていてもよいナフチル基、置換されていてもよいフルオレニル基、置換されていてもよいスピロビフルオレニル基、置換されていてもよいベンゾフルオレニル基、置換されていてもよいフェナントリル基、置換されていてもよいフルオランテニル基、置換されていてもよいトリフェニレニル基、置換されていてもよいアントリル基、置換されていてもよいピレニル基、置換されていてもよいカルバゾリル基、置換されていてもよいジベンゾフラニル基、置換されていてもよいジベンゾチエニル基、－ＮＲ
２１
Ｒ
２２
、及び－ＯＲ
２３
からなる群より選ばれる少なくとも１種の基であり、
Ｒ
２１
～Ｒ
２３
が各々独立して、水素原子、ベンジル基、アダマンチル基、ジアマンチル基、置換されていてもよいフェニル基、置換されていてもよいビフェニリル基、置換されていてもよいターフェニリル基、置換されていてもよいナフチル基、置換されていてもよいフルオレニル基、置換されていてもよいスピロビフルオレニル基、置換されていてもよいベンゾフルオレニル基、置換されていてもよいフェナントリル基、置換されていてもよいフルオランテニル基、置換されていてもよいトリフェニレニル基、置換されていてもよいアントリル基、置換されていてもよいピレニル基、置換されていてもよいカルバゾリル基、置換されていてもよいジベンゾフラニル基、置換されていてもよいジベンゾチエニル基、置換されていてもよいトリメチルシリル基、置換されていてもよいフェニルジメチルシリル基、置換されていてもよいジフェニルメチルシリル基、置換されていてもよいアセチル基、置換されていてもよいベンゾイル基、及び置換されていてもよいメタンスルホニル基からなる群より選ばれる少なくとも１種の基である、請求項１に記載の光電変換素子用材料。
【請求項４】
上記式（１）において、Ｒ
５
～Ｒ
１５
が全て水素原子である、請求項１に記載の光電変換素子用材料。
【請求項５】
撮像素子用の光電変換素子用材料である、請求項１に記載の光電変換素子用材料。
【請求項６】
撮像素子用の光電変換素子用正孔輸送材料又は撮像素子用の光電変換素子用電子ブロッキング材料である、請求項１に記載の光電変換素子用材料。
【請求項７】

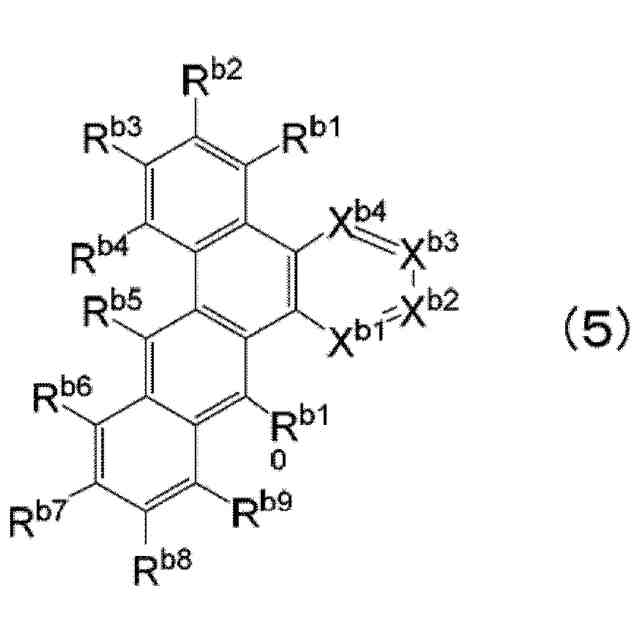

下記式（５）で表される縮合環化合物。
TIFF
2025128044000047.tif
50
134
上記式（５）中
Ｒ
ｂ１
～Ｒ
ｂ１０
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
ｂ２１
Ｒ
ｂ２２
、又は－ＯＲ
ｂ２３
を表し、
Ｒ
ｂ２１
～Ｒ
ｂ２３
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表し、
隣接するＲ
ｂ１
～Ｒ
ｂ１０
は、互いに結合して環を形成してもよく、
Ｘ
ｂ１
～Ｘ
ｂ４
のうち隣接する２つは下記式（６）で表される基と結合する炭素原子を表し、残りは各々独立してＣ－Ｒ
ｂ１１
を表し、
Ｒ
ｂ１１
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
ｂ２４
Ｒ
ｂ２５
、又は－ＯＲ
ｂ２６
を表し、
Ｒ
ｂ２４
～Ｒ
ｂ２６
は各々独立して、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表す。
ただし、上記式（５）中、Ｒ
ｂ１
～Ｒ
ｂ１０
の少なくとも１つは、置換されていてもよい炭素数１～１８の上記アルキル基、置換されていてもよい炭素数６～３０の上記芳香族炭化水素基、置換されていてもよい炭素数３～３０の上記ヘテロ芳香族基、及び上記－ＮＲ
ｂ２１
Ｒ
ｂ２２
から選択される少なくとも１種の置換基を有する基である。
TIFF
2025128044000048.tif
27
134

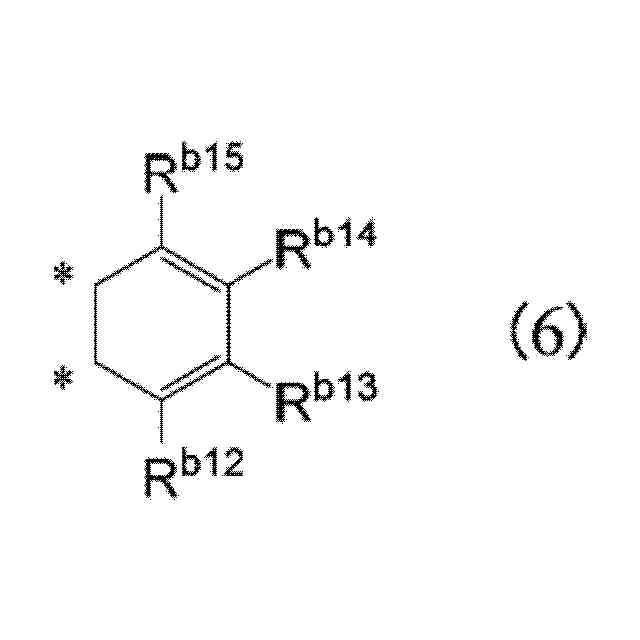

上記式（６）中、
Ｒ
ｂ１２
～Ｒ
ｂ１５
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
ｂ２１
Ｒ
ｂ２２
、又は－ＯＲ
ｂ２３
を表し、
隣接するＲ
ｂ１２
～Ｒ
ｂ１５
は互いに結合して環を形成してもよく、
＊の位置の炭素原子は、上記式（５）におけるＸ
ｂ１
～Ｘ
ｂ４
のうち隣接する２つが結合する炭素原子を表す。
【請求項８】

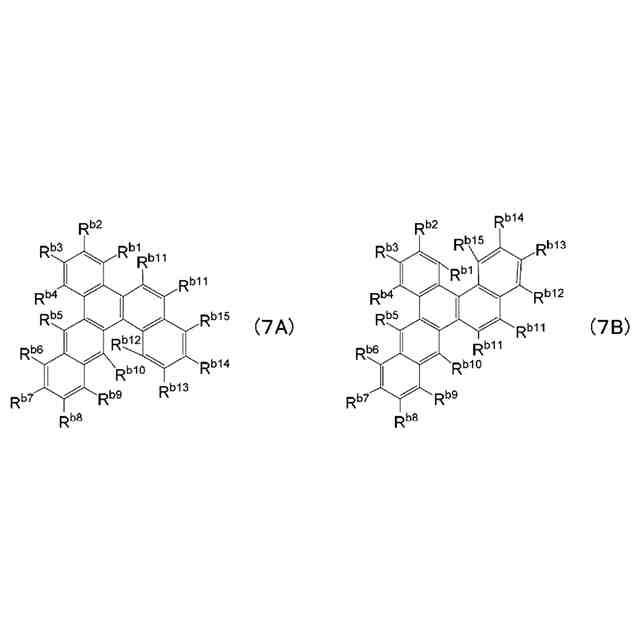

上記式（５）で表される縮合環化合物が下記式（７Ａ）又は式（７Ｂ）で表される、請求項７に記載の縮合環化合物。
TIFF
2025128044000049.tif
49
135
上記式（７Ａ）、式（７Ｂ）中、Ｒ
ｂ１
～Ｒ
ｂ１０
は、上記式（５）におけるＲ
ｂ１
～Ｒｂ
１０
と同じ定義であり、Ｒ
ｂ１１
は各々独立して、上記式（５）におけるＲ
ａ１１
と同じ定義であり、Ｒ
ｂ１２
～Ｒ
ｂ１５
は上記式（６）におけるＲ
ａ１２
～Ｒ
ａ１５
と同じ定義である。
【請求項９】
上記式（７Ａ）又は式（７Ｂ）で表される縮合環化合物が、隣接するＲ
ｂ１
～Ｒ
ｂ１５
が互いに結合して環を形成していない、請求項８に記載の縮合環化合物。
【請求項１０】
上記式（７Ａ）、式（７Ｂ）において、
Ｒ
ｂ１
～Ｒ
ｂ１５
が各々独立して、水素原子、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ペンチル基、ｎ－ヘキシル基、シクロヘキシル基、ｎ－オクチル基、ｎ－デシル基、ｎ－ドデシル基、ｎ－オクタデシル基、アダマンチル基、ジアマンチル基、置換されていてもよいフェニル基、置換されていてもよいビフェニリル基、置換されていてもよいターフェニリル基、置換されていてもよいナフチル基、置換されていてもよいフルオレニル基、置換されていてもよいスピロビフルオレニル基、置換されていてもよいベンゾフルオレニル基、置換されていてもよいフェナントリル基、置換されていてもよいフルオランテニル基、置換されていてもよいトリフェニレニル基、置換されていてもよいアントリル基、置換されていてもよいピレニル基、置換されていてもよいカルバゾリル基、置換されていてもよいジベンゾフラニル基、置換されていてもよいジベンゾチエニル基、－ＮＲ
ｂ２１
Ｒ
ｂ２２
、及び－ＯＲ
ｂ２３
からなる群より選ばれる少なくとも１種の基であり、
Ｒ
ｂ２１
～Ｒ
ｂ２３
が各々独立して、水素原子、ベンジル基、アダマンチル基、ジアマンチル基、置換されていてもよいフェニル基、置換されていてもよいビフェニリル基、置換されていてもよいターフェニリル基、置換されていてもよいナフチル基、置換されていてもよいフルオレニル基、置換されていてもよいスピロビフルオレニル基、置換されていてもよいベンゾフルオレニル基、置換されていてもよいフェナントリル基、置換されていてもよいフルオランテニル基、置換されていてもよいトリフェニレニル基、置換されていてもよいアントリル基、置換されていてもよいピレニル基、置換されていてもよいカルバゾリル基、置換されていてもよいジベンゾフラニル基、置換されていてもよいジベンゾチエニル基、置換されていてもよいトリメチルシリル基、置換されていてもよいフェニルジメチルシリル基、置換されていてもよいジフェニルメチルシリル基、置換されていてもよいアセチル基、置換されていてもよいベンゾイル基、及び置換されていてもよいメタンスルホニル基からなる群より選ばれる少なくとも１種の基である、請求項８に記載の縮合環化合物。

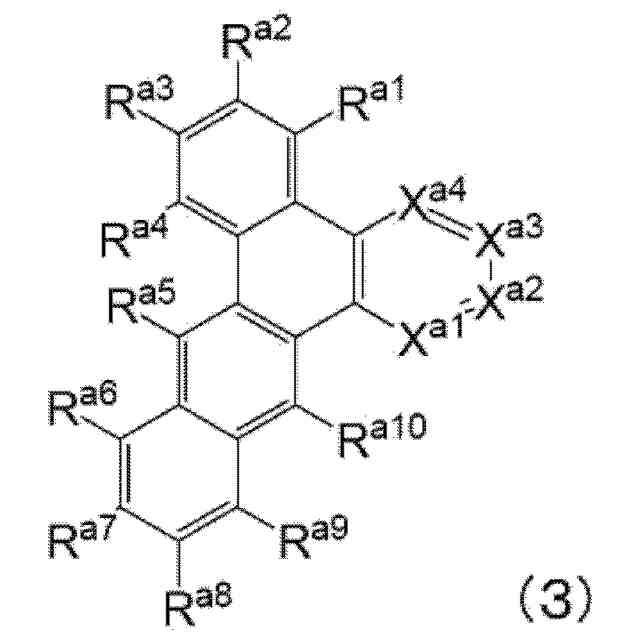

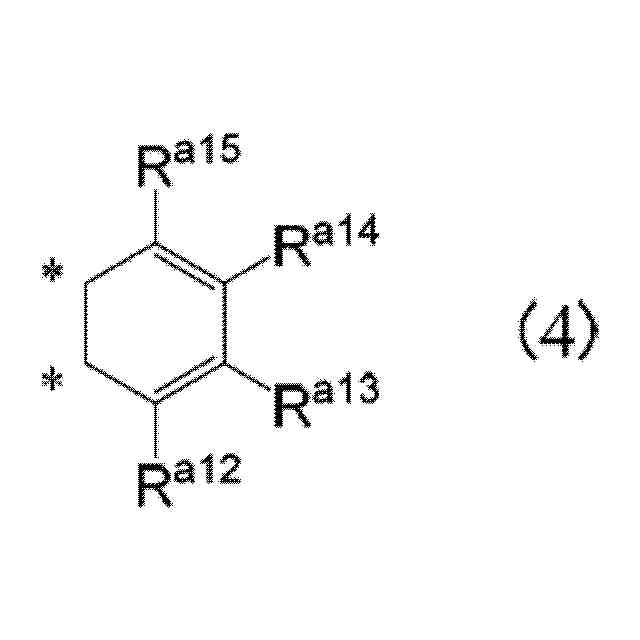

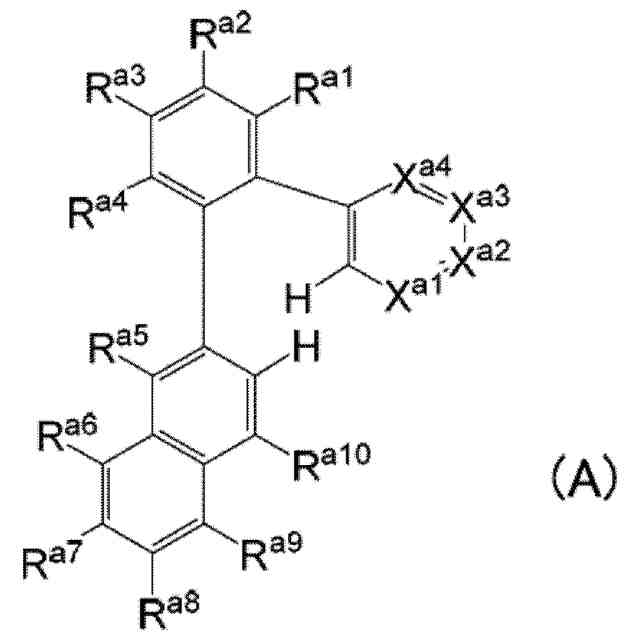

（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、特定の構造を有する縮合環化合物を含む光電変換素子用材料、縮合環化合物の製造方法、及び縮合環化合物に関する。
続きを表示（約 4,600 文字）【背景技術】
【０００２】
現在、有機物を用いた新しい高機能デバイスの創製が積極的に試みられており、特に光電変換素子、有機ＥＬ素子等の有機電子素子に関する研究開発が活発に行われ、デバイスの高性能化を目指した材料・デバイス設計が進められている。例えば、動画撮影用途に用いられる光電変換素子においては、受光層で生成したキャリア（電子及び正孔）を電極に運ぶ速度が遅いと残像の原因になるという問題があった。有機ＥＬ素子においては、電極から発光層へキャリアを輸送する速度が遅いと、駆動電圧を上昇させるという問題があった。したがって、デバイスの高性能化のためには、素子内でのキャリアの高効率な移動が必要とされている。
ところで、新規なπ共役化合物の提供を目的として、多様な骨格を有するπ共役化合物及びその合成法が、開示されている（特許文献１参照）。しかし、特許文献１に記載の化合物は、有機ＥＬ素子の発光材料としての利用に限定されおり、光電変換素子の性能に関して一切言及されていない。
【先行技術文献】
【特許文献】
【０００３】
米国公開第２０１８／０３３４４５９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記の背景技術に鑑みてなされたものであり、その目的は、特定の構造を有する縮合環化合物を含む新規な光電変換素子用材料、縮合環化合物の製造方法、及び縮合環化合物を提供することにある。
【課題を解決するための手段】
【０００５】
本発明者らは、上記課題を解決すべく鋭意検討を重ねた結果、特定の構造を有する縮合環化合物を含む光電変換素子用材料、縮合環化合物の製造方法、及び縮合環化合物を見出し、本発明を完成するに至った。
【０００６】
すなわち、本開示は以下の実施態様を含む。
【０００７】
［１］下記式（１）で表される縮合環化合物を含む、光電変換素子用材料。
TIFF
2025128044000002.tif
49
134
上記式（１）中
Ｒ
１
～Ｒ
１０
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２１
Ｒ
２２
、又は－ＯＲ
２３
を表し、
Ｒ
２１
～Ｒ
２３
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表し、
隣接するＲ
１
～Ｒ
１０
は、互いに結合して環を形成してもよく、
Ｘ
１
～Ｘ
４
のうち隣接する２つは下記式（２）で表される基と結合する炭素原子を表し、残りは各々独立してＣ－Ｒ
１１
を表し、
Ｒ
１１
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２４
Ｒ
２５
、又は－ＯＲ
２６
を表し、
Ｒ
２４
～Ｒ
２６
は各々独立して、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表す。
ただし、上記式（１）中、Ｒ
１
～Ｒ
１０
の少なくとも１つは、置換されていてもよい炭素数１～１８の上記アルキル基、置換されていてもよい炭素数６～３０の上記芳香族炭化水素基、置換されていてもよい炭素数３～３０の上記ヘテロ芳香族基、及び上記－ＮＲ
２１
Ｒ
２２
からからなる群より選択される少なくとも１種の置換基を有する基を表す。
TIFF
2025128044000003.tif
28
134
上記式（２）中、
Ｒ
１２
～Ｒ
１５
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２１
Ｒ
２２
、又は－ＯＲ
２３
を表し、
隣接するＲ
１２
～Ｒ
１５
は互いに結合して環を形成してもよく、
＊の位置の炭素原子は、上記式（１）におけるＸ
１
～Ｘ
４
のうち隣接する２つが結合する炭素原子を表す。
［２］上記式（１）において、隣接するＲ
１
～Ｒ
１５
が互いに結合して環を形成していない、上記［１］に記載の光電変換素子用材料。
［３］上記式（１）において、
Ｒ
１
【発明の効果】
【０００８】
本開示によれば、特定の構造を有する縮合環化合物を含む新規な光電変換素子用材料、縮合環化合物の製造方法、及び縮合環化合物が提供される。
【図面の簡単な説明】
【０００９】

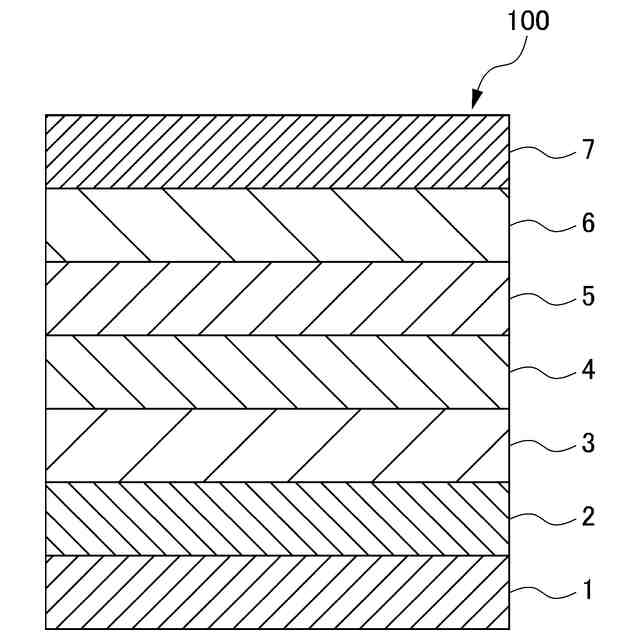

本開示の一態様にかかる光電変換素子の積層構成の一例を示す概略断面図である。
【発明を実施するための形態】
【００１０】
＜光電変換素子用材料＞

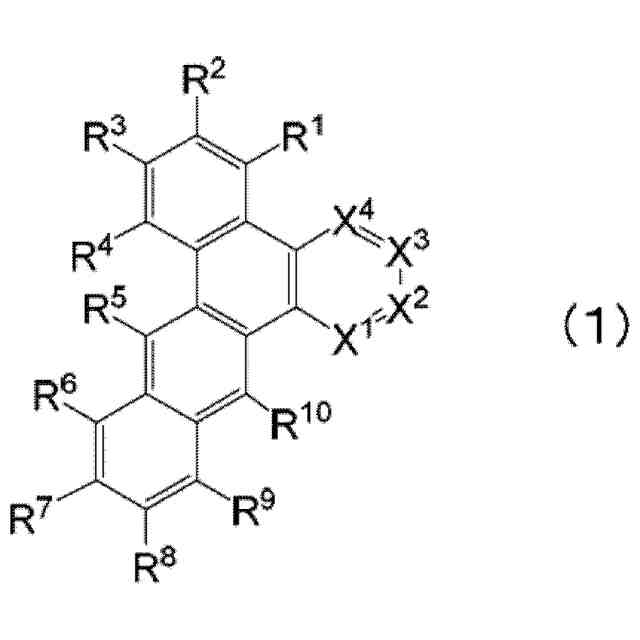

本開示の一態様にかかる光電変換素子用材料は、下記式（１）で表される縮合環化合物を含む。
TIFF
2025128044000010.tif
49
134
上記式（１）中
Ｒ
１
～Ｒ
１０
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数３～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２１
Ｒ
２２
、又は－ＯＲ
２３
を表し、
Ｒ
２１
～Ｒ
２３
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表し、
隣接するＲ
１
～Ｒ
１０
は、互いに結合して環を形成してもよく、
Ｘ
１
～Ｘ
４
のうち隣接する２つは下記式（２）で表される基と結合する炭素原子を表し、残りは各々独立してＣ－Ｒ
１１
を表し、
Ｒ
１１
は、各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２４
Ｒ
２５
、又は－ＯＲ
２６
を表し、
Ｒ
２４
～Ｒ
２６
は各々独立して、置換されていてもよい炭素数１～１８のアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、置換されていてもよい炭素数１～１８のシリル基、置換されていてもよい炭素数１～１８のアシル基、又は置換されていてもよい炭素数１～１８のメタンスルホニル基を表す。
ただし、上記式（１）中、Ｒ
１
～Ｒ
１０
の少なくとも１つは、置換されていてもよい炭素数１～１８の上記アルキル基、置換されていてもよい炭素数６～３０の上記芳香族炭化水素基、置換されていてもよい炭素数３～３０の上記ヘテロ芳香族基、及び上記－ＮＲ
２１
Ｒ
２２
からなる群より選択される少なくとも１種の置換基を有する基を表す。
TIFF
2025128044000011.tif
27
134
上記式（２）中、
Ｒ
１２
～Ｒ
１５
は各々独立して、水素原子、置換されていてもよい炭素数１～１８のアルキル基、炭素数１～１８のアルケニル基、炭素数１～１８のシクロアルキル基、炭素数１～１８のビシクロアルキル基、炭素数１～２０のトリシクロアルキル基、置換されていてもよい炭素数６～３０の芳香族炭化水素基、置換されていてもよい炭素数３～３０のヘテロ芳香族基、－ＮＲ
２１
Ｒ
２２
、又は－ＯＲ
２３
を表し、
隣接するＲ
１２
～Ｒ
１５
は互いに結合して環を形成してもよく、
＊の位置の炭素原子は、上記式（１）におけるＸ
１
～Ｘ
４
のうち隣接する２つが結合する炭素原子を表す。
（【００１１】以降は省略されています）

関連特許
