公開番号2025118036
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013096
出願日2024-01-31
発明の名称液体吐出ヘッド、ヘッドモジュール、液体を吐出する装置、および液体吐出ヘッドの製造方法
出願人株式会社リコー
代理人個人
主分類B41J 2/01 20060101AFI20250805BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ヘッドマウントに固定するためのねじが挿入されるねじ穴におけるサビの発生を防止することができる液体吐出ヘッドを提供する。

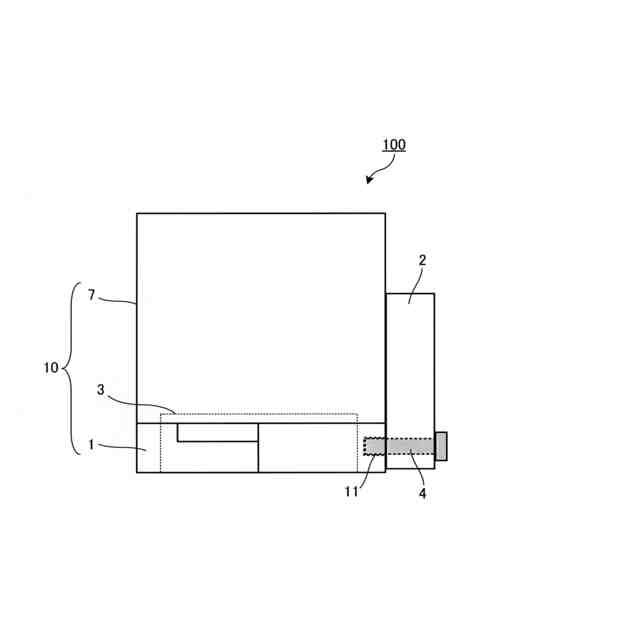

【解決手段】液体を吐出するヘッド3とヘッド3を保持するベース部材1とを備える液体吐出ヘッド10であって、ヘッドマウント2に対してヘッドマウント2の側から挿入されるねじ4により固定され、ベース部材1はねじ4が挿入される有底のねじ穴11を有し、ねじ穴11は内周面及び底面に親水膜を有する液体吐出ヘッド10である。
【選択図】図2
特許請求の範囲【請求項１】
液体を吐出するヘッドと前記ヘッドを保持するベース部材とを備える液体吐出ヘッドであって、
前記液体吐出ヘッドは、ヘッドマウントに対して前記ヘッドマウントの側から挿入されるねじにより固定され、

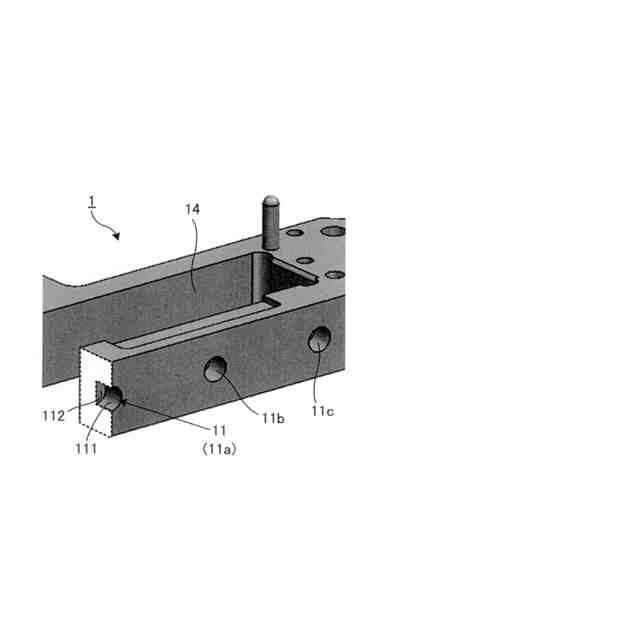

前記ベース部材は前記ねじが挿入される有底のねじ穴を有し、

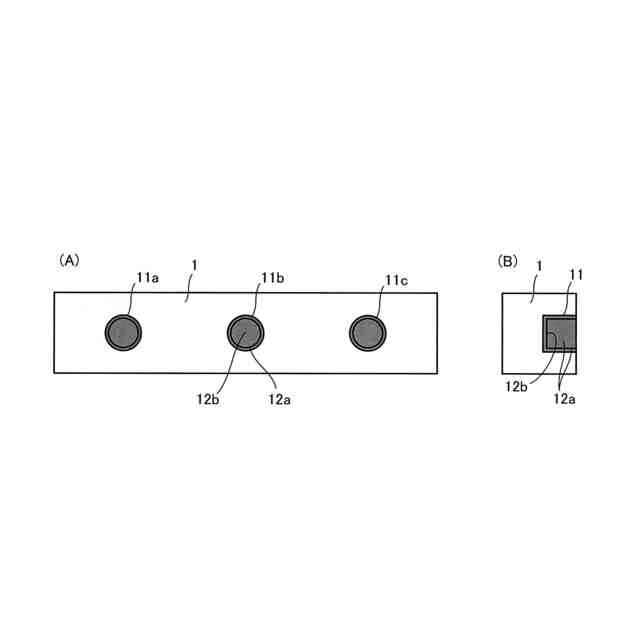

前記ねじ穴は内周面及び底面に親水膜を有することを特徴とする液体吐出ヘッド。
続きを表示（約 630 文字）【請求項２】
前記親水膜が、酸化アルミニウムおよび／または二酸化ケイ素を含むことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項３】
前記ベース部材は前記ヘッドを保持する開口部を有し、前記開口部と異なる面に前記ねじ穴を有することを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項４】
前記ねじ穴は、親水膜上にめっき膜を有することを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項５】
請求項１から４のいずれかに記載の液体吐出ヘッドが、前記ねじにより前記ヘッドマウントに固定されてなるヘッドモジュール。
【請求項６】
請求項５に記載のヘッドモジュールを備えていることを特徴とする液体を吐出する装置。
【請求項７】
請求項５に記載のヘッドモジュールを備え、対象物に電極材料層を形成することにより電極を製造することを特徴とする液体を吐出する装置。
【請求項８】
液体を吐出するヘッドと前記ヘッドを保持するベース部材とを備え、ヘッドマウントに対して前記ヘッドマウントの側から挿入されるねじにより固定される液体吐出ヘッドの製造方法であって、
前記ベース部材に前記ねじが挿入される有底のねじ穴を形成する工程と、前記ねじ穴の内周面及び底面に親水膜を形成する工程と、前記親水膜上にめっき膜を形成する工程と、を含むことを特徴とする液体吐出ヘッドの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッド、ヘッドモジュール、液体を吐出する装置、および液体吐出ヘッドの製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
液体吐出ヘッドは、ノズルからインク等の液体を吐出し、対象物に任意の画像や文字などを印刷することができ、幅広い分野で液体を吐出する装置に用いられている。また、多様な液体を吐出することができることから、近年は工業用途でも用いられ、例えば電極や電気化学素子等の製造にも用いられている。
【０００３】
液滴吐出ヘッドは、ノズル列を有するアクチュエータダイなどを搭載したベース部材を介して液体を吐出する装置のヘッドマウント（例えば、キャリッジ等）に固定される。固定する手段としてねじを用いる態様において、ベース部材には、ねじ穴が設けられる。
【０００４】
液体吐出ヘッドの着脱の際等にインク等の液体が液滴吐出ヘッド内に侵入するのを防止するために、ベース部材に設けられるねじ穴は非貫通（有底）の止め穴とされる。しかしながら、ねじ穴にインク等の液体が侵入した場合、サビの発生の原因となることがある。
【０００５】
また、非貫通のねじ穴は、製造時のメッキ処理工程において気泡が抜けにくく、またメッキ液が充填されにくいという課題がある。さらに、洗浄工程で使用した洗浄液（水分）の残留によっても、ねじ穴にサビが発生してしまうリスクがある。
【０００６】
液体を吐出する装置では、吐出された液体が接触する部材及びその周辺部材にサビや腐食を防止する技術が提案されている（例えば、特許文献１参照）。
特許文献１では、防塵キャビネットが防錆材料および表面を防錆処理した材料のいずれかで構成された態様が開示されている。防錆材料としては、例えばＳＵＳ（ステンレス）、防錆処理としてはメッキ処理等の表面処理を行うことが記載されている。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、液体吐出ヘッドを構成する部材の構造上の課題および製造工程における課題に起因したサビの発生を防止する技術、具体的には、ねじ穴のサビの発生を防止する技術は開示されていない。
【０００８】
そこで本発明は、ヘッドマウントに固定するためのねじが挿入されるねじ穴におけるサビの発生を防止することができる液体吐出ヘッドを提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明の液体吐出ヘッドは、液体を吐出するヘッドと前記ヘッドを保持するベース部材とを備える液体吐出ヘッドであって、前記液体吐出ヘッドは、ヘッドマウントに対して前記ヘッドマウントの側から挿入されるねじにより固定され、前記ベース部材は前記ねじが挿入される有底のねじ穴を有し、前記ねじ穴は内周面及び底面に親水膜を有することを特徴とする。
【発明の効果】
【００１０】
本発明によれば、ヘッドマウントに固定するためのねじが挿入されるねじ穴におけるサビの発生を防止することができる液体吐出ヘッドを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
