特許ウォッチ

公開番号2025118868
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025081397,2022062531
出願日2025-05-14,2022-04-04
発明の名称金属加工油剤及び金属加工方法
出願人株式会社ネオス
代理人個人,個人
主分類C10M 173/00 20060101AFI20250805BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】消泡性に優れ且つ加工性に優れた金属加工油剤を提供する。
【解決手段】金属加工油剤は、ネオデカン酸、オクタン酸、有機アミン及び水を含み、金属加工油剤全体を100重量部として、前記ネオデカン酸と前記オクタン酸との混合物の含有量が5重量部以上7重量部以下であり、前記有機アミンの含有量が30重量部以上40重量部以下であり、前記水の含有量が50重量部以上60重量部以下であり、前記ネオデカン酸と前記オクタン酸との重量比が1:0.1～1:5である。
【選択図】なし
特許請求の範囲【請求項１】
ネオデカン酸、オクタン酸、有機アミン及び水を含み、
金属加工油剤全体を１００重量部として、
前記ネオデカン酸と前記オクタン酸との混合物の含有量が５重量部以上７重量部以下であり、
前記有機アミンの含有量が３０重量部以上４０重量部以下であり、
前記水の含有量が５０重量部以上６０重量部以下であり、
前記ネオデカン酸と前記オクタン酸との重量比が１：０．１～１：５である
金属加工油剤。
続きを表示（約 180 文字）【請求項２】
前記ネオデカン酸と前記オクタン酸との重量比が、１：０．２～１：３．８である
請求項１に記載の金属加工油剤。
【請求項３】
ｐＨが８．５～９．８である
請求項１に記載の金属加工油剤。
【請求項４】
請求項１から請求項３のいずれか１項に記載の金属加工油剤を使用して、金属材を加工する金属加工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属加工油剤及びそれを用いた金属加工方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、切削加工や研削加工などの金属加工分野において、潤滑を目的に金属加工油剤が使用されている。このような金属加工油剤として、潤滑成分に起因する発泡を抑制するために、例えばシリコーン系の消泡剤を含む金属加工油剤が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第５４８７５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
消泡剤を添加した金属加工油剤においては、消泡剤の表面張力の低さから、加工対象である金属材に消泡剤が残ると液体をはじくことがあり、金属材の二次加工性に影響を及ぼすという問題があった。また、金属材の加工時に消泡剤が系外に持ち出され易く、消泡剤の持ち出し後の金属加工油剤における消泡性が低下する。そこで、消泡剤を使用することなく発泡を抑制することが望まれていた。
【０００５】
本開示の主な目的は、消泡性に優れ且つ加工性に優れた金属加工油剤を提供することである。
【課題を解決するための手段】
【０００６】
本発明者は、鋭意検討の結果、ネオデカン酸、直鎖脂肪酸、有機アミン及び水を含む金属加工油剤が、消泡性に優れ且つ加工性に優れることを見出し、本発明を完成するに至った。
【０００７】
即ち、本開示の一態様に係る金属加工油剤は、ネオデカン酸、オクタン酸、有機アミン及び水を含み、金属加工油剤全体を１００重量部として、前記ネオデカン酸と前記オクタン酸との混合物の含有量が５重量部以上７重量部以下であり、前記有機アミンの含有量が３０重量部以上４０重量部以下であり、前記水の含有量が５０重量部以上６０重量部以下であり、前記ネオデカン酸と前記オクタン酸との重量比が１：０．１～１：５である。
【０００８】
上述の金属加工油剤において、前記ネオデカン酸と前記直鎖脂肪酸との重量比が、１：０．１～１：５であってもよい。
【０００９】
上述の金属加工油剤において、前記直鎖脂肪酸の炭素数が８～９であってもよい。
【００１０】
本開示の一態様に係る金属加工油剤は、ネオデカン酸、有機アミン及び水を含む。

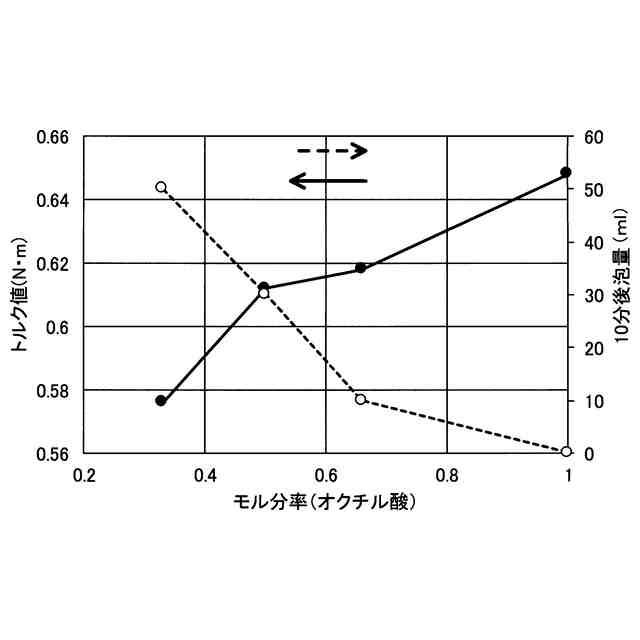

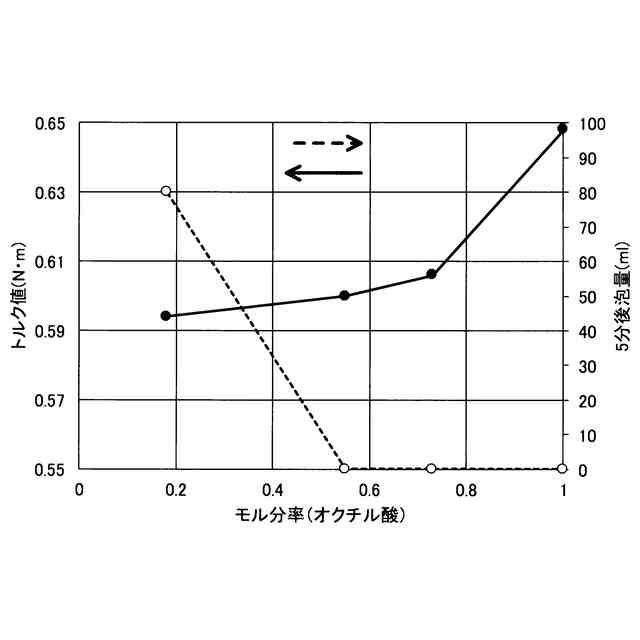

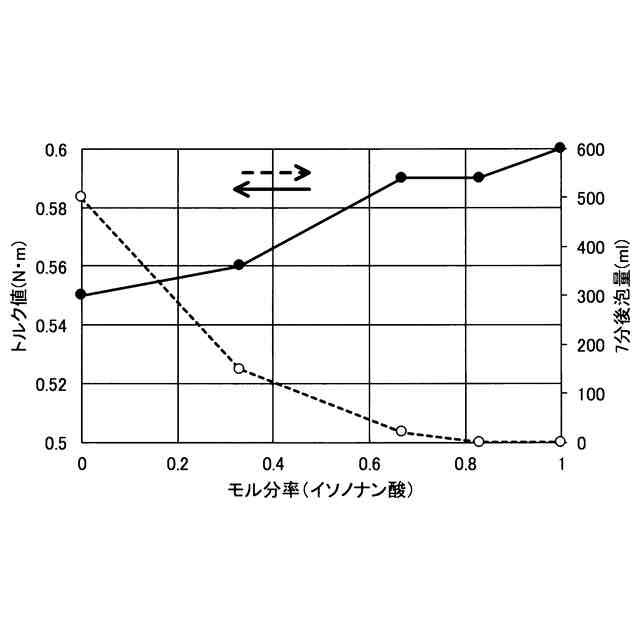

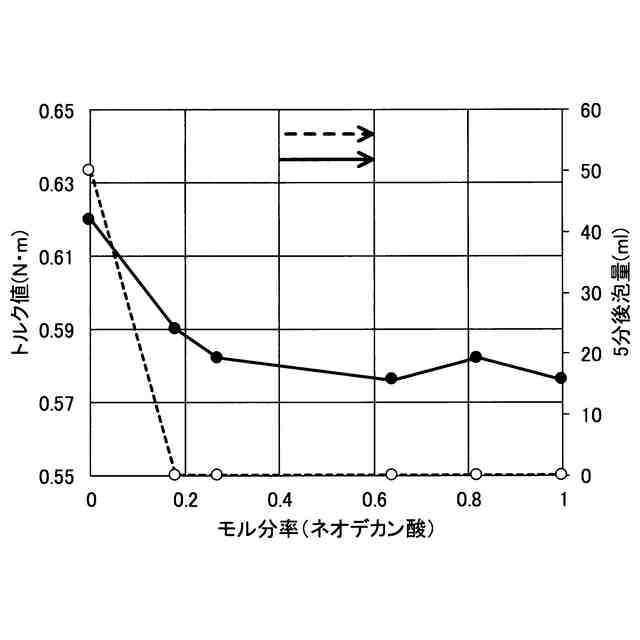

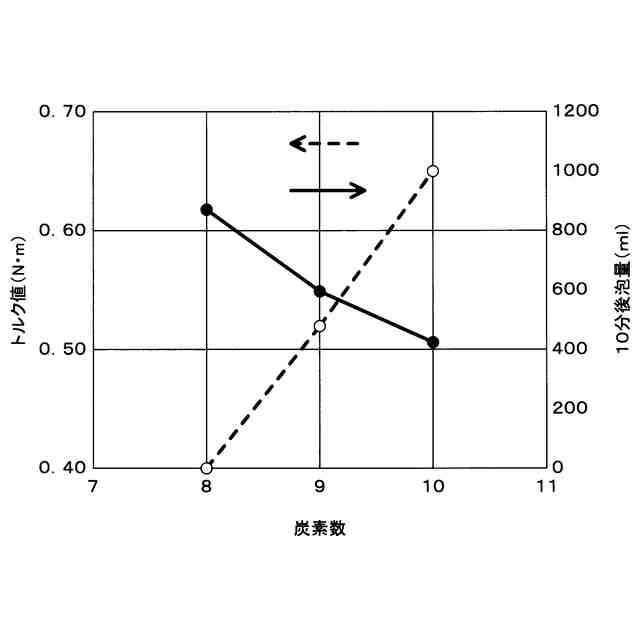

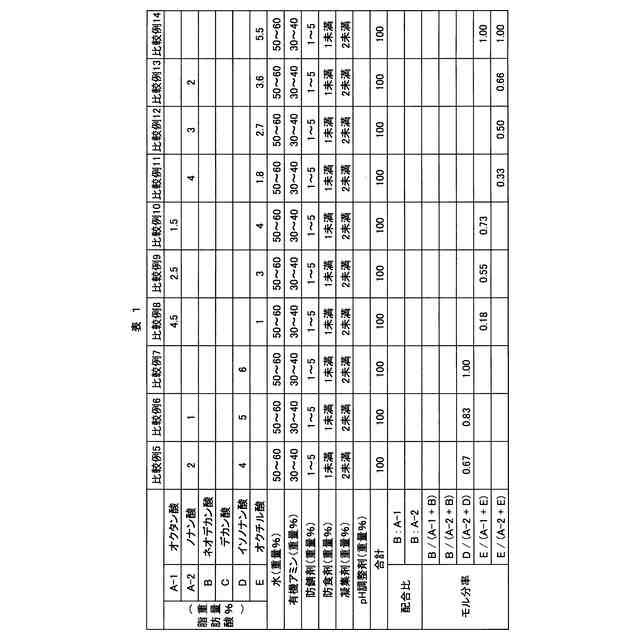

（【００１１】以降は省略されています）

関連特許
