公開番号2025119144
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024013840
出願日2024-02-01
発明の名称スクランブル装置およびスクランブル方法
出願人住友電気工業株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04N 21/2362 20110101AFI20250806BHJP(電気通信技術)
要約【課題】スクランブル信号の送信に関する優れた機能を実現する。
【解決手段】スクランブル装置は、ノンスクランブル信号を受信する受信部と、前記ノンスクランブル信号から、PMTを含む第1パケットを取得するPMT取得部と、スクランブル鍵を用いてスクランブル信号を生成するスクランブル部と、前記スクランブル鍵に関する記述子情報が格納されたPMTを含む第2パケットを生成するPMT生成部と、前記スクランブル信号に前記第2パケットを多重する多重部と、前記第2パケットが多重された前記スクランブル信号を送信する送信部とを備え、前記PMT生成部は、前記第1パケットに含まれるPMTのバージョン番号に基づいて、前記第2パケットに含まれるPMTのバージョン番号を調整する。
【選択図】図2
特許請求の範囲【請求項１】
コンテンツを含むノンスクランブル信号を受信する受信部と、
前記受信部により受信された前記ノンスクランブル信号から、ＰＭＴ（ＰｒｏｇｒａｍＭａｐＴａｂｌｅ）を含む第１パケットを取得するＰＭＴ取得部と、
スクランブル鍵を用いて前記ノンスクランブル信号を暗号化することによりスクランブル信号を生成するスクランブル部と、
前記スクランブル鍵に関する記述子情報が格納されたＰＭＴを含む第２パケットを生成するＰＭＴ生成部と、
前記スクランブル部により生成された前記スクランブル信号に、前記ＰＭＴ生成部により生成された前記第２パケットを多重する多重部と、
前記多重部により前記第２パケットが多重された前記スクランブル信号を送信する送信部とを備え、
前記ＰＭＴ生成部は、前記ＰＭＴ取得部により取得された前記第１パケットに含まれるＰＭＴのバージョン番号に基づいて、前記第２パケットに含まれるＰＭＴのバージョン番号を調整する、スクランブル装置。
続きを表示（約 910 文字）【請求項２】
前記送信部は、送信する信号を前記スクランブル信号から前記ノンスクランブル信号へ切り替え可能であり、
前記ＰＭＴ生成部は、前記第１パケットに含まれるＰＭＴのバージョン番号と、前記第２パケットに含まれるＰＭＴのバージョン番号との間隔が２以上となるように、前記第２パケットに含まれるＰＭＴのバージョン番号を調整する、請求項１に記載のスクランブル装置。
【請求項３】
前記ＰＭＴ生成部は、前記ＰＭＴ取得部により取得された前記第１パケットに含まれるＰＭＴに前記記述子情報を付加することにより前記第２パケットを生成する、請求項１または請求項２に記載のスクランブル装置。
【請求項４】
前記ＰＭＴ取得部は、前記第１パケットを繰り返し取得し、
前記ＰＭＴ生成部は、前記第２パケットを繰り返し生成し、
前記ＰＭＴ生成部は、前記第１パケットに含まれるＰＭＴおよび前記記述子情報の少なくともいずれか一方が更新されるたびに、前記第２パケットに含まれるＰＭＴのバージョン番号をインクリメントする、請求項３に記載のスクランブル装置。
【請求項５】
スクランブル装置におけるスクランブル方法であって、
コンテンツを含むノンスクランブル信号を受信するステップと、
受信した前記ノンスクランブル信号から、ＰＭＴを含む第１パケットを取得するステップと、
スクランブル鍵を用いて前記ノンスクランブル信号を暗号化することによりスクランブル信号を生成するステップと、
前記スクランブル鍵に関する記述子情報が格納されたＰＭＴを含む第２パケットを生成するステップと、
生成した前記スクランブル信号に、生成した前記第２パケットを多重するステップと、
前記第２パケットを多重した前記スクランブル信号を送信するステップとを含み、
前記第２パケットを生成するステップにおいては、取得した前記第１パケットに含まれるＰＭＴのバージョン番号に基づいて、前記第２パケットに含まれるＰＭＴのバージョン番号を調整する、スクランブル方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、スクランブル装置およびスクランブル方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、放送されるコンテンツをリアルタイムで加入者宅へ配信する、いわゆる再送信サービスが普及し始めている。たとえば、特許文献１（特開２０２０－１０１９９号公報）には、以下のようなＩＰ再送信装置が開示されている。すなわち、ＩＰ再送信装置は、アンテナから受信した複数チャンネルのデジタル放送信号を、ＩＰマルチキャスト網を介して複数の受信機へ再送信するＩＰ再送信システムにおいて用いられるＩＰ再送信装置であって、前記デジタル放送信号からＳＩ情報を取り出して、ヘッダ情報の一部にＳＩ識別値が付与されたパケットに前記ＳＩ情報を格納し、該パケットを放送ストリームとともに、或いは放送ストリームとは別に前記ＩＰマルチキャスト網へ送出する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１０１９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
再送信サービスに加えて、自主放送のチャンネルのコンテンツを配信する自主放送サービスが普及している。自主放送サービスでは、コンテンツを暗号化し、スクランブル信号を生成してユーザ宅における受信機へ送信する。スクランブル信号の送信に関して、特許文献１に記載の技術を越えた優れた機能を実現することが可能な技術が望まれる。
【０００５】
本開示は、上述の課題を解決するためになされたもので、その目的は、スクランブル信号の送信に関する優れた機能を実現することが可能なスクランブル装置およびスクランブル方法を提供することである。
【課題を解決するための手段】
【０００６】
本開示のスクランブル装置は、コンテンツを含むノンスクランブル信号を受信する受信部と、前記受信部により受信された前記ノンスクランブル信号から、ＰＭＴ（ＰｒｏｇｒａｍＭａｐＴａｂｌｅ）を含む第１パケットを取得するＰＭＴ取得部と、スクランブル鍵を用いて前記ノンスクランブル信号を暗号化することによりスクランブル信号を生成するスクランブル部と、前記スクランブル鍵に関する記述子情報が格納されたＰＭＴを含む第２パケットを生成するＰＭＴ生成部と、前記スクランブル部により生成された前記スクランブル信号に、前記ＰＭＴ生成部により生成された前記第２パケットを多重する多重部と、前記多重部により前記第２パケットが多重された前記スクランブル信号を送信する送信部とを備え、前記ＰＭＴ生成部は、前記ＰＭＴ取得部により取得された前記第１パケットに含まれるＰＭＴのバージョン番号に基づいて、前記第２パケットに含まれるＰＭＴのバージョン番号を調整する。
【０００７】
本開示の一態様は、このような特徴的な処理部を備えるスクランブル装置として実現され得るだけでなく、かかる特徴的な処理のステップをコンピュータに実行させるためのプログラムとして実現され得る。また、本開示の一態様は、スクランブル装置の一部または全部を実現する半導体集積回路として実現され得たり、スクランブル装置を含むシステムとして実現され得る。
【発明の効果】
【０００８】
本開示によれば、スクランブル信号の送信に関する優れた機能を実現することができる。
【図面の簡単な説明】
【０００９】

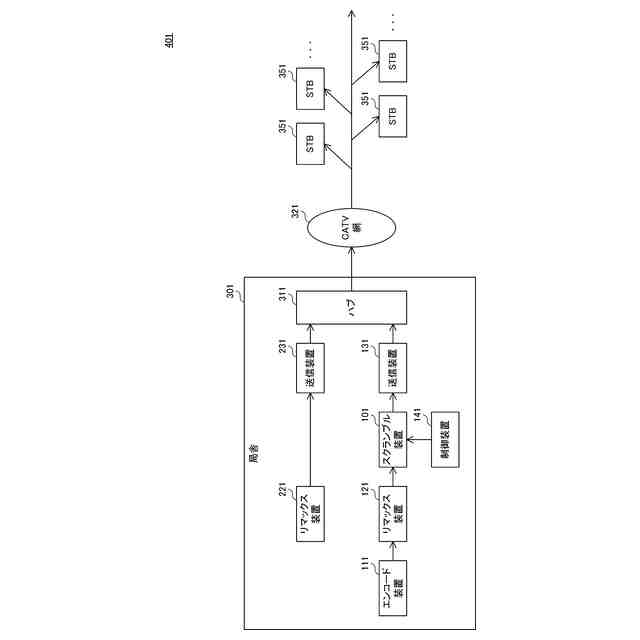

図１は、本開示の実施の形態に係る放送システムの構成を示す図である。

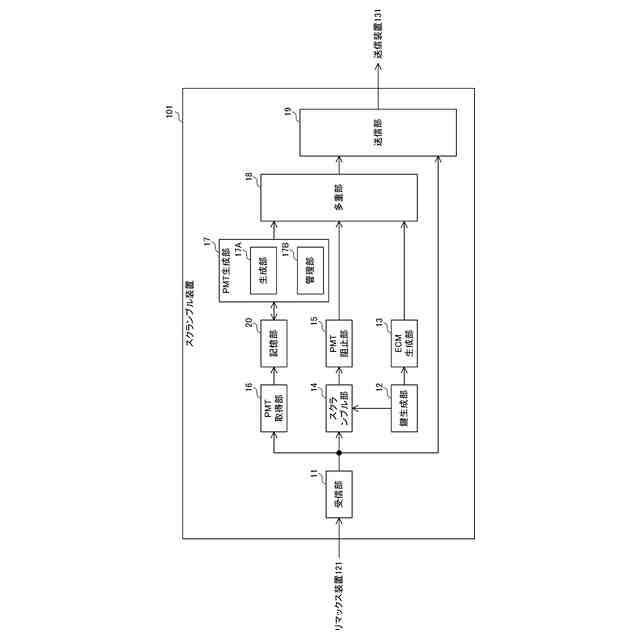

図２は、本開示の実施の形態に係るスクランブル装置の構成を示す図である。
図３は、本開示の実施の形態に係るスクランブル装置により送受信される信号の一例を示す図である。

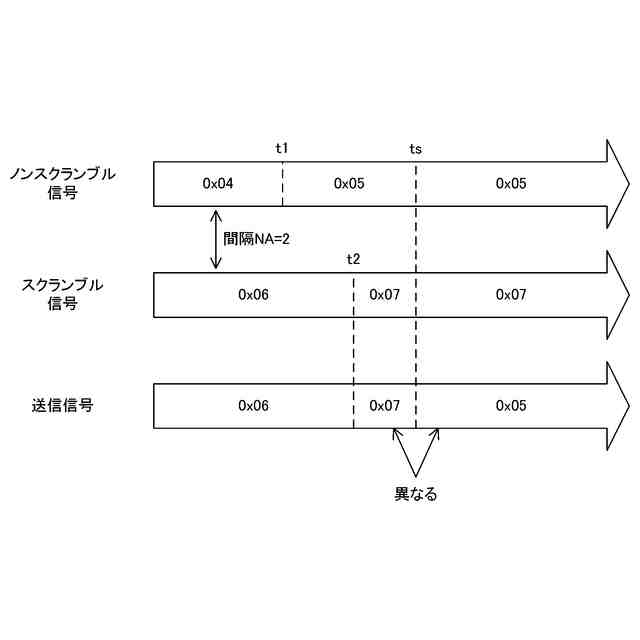

図４は、本開示の実施の形態に係るスクランブル装置により送受信される信号に含まれるＰＭＴのバージョン番号の遷移の一例を示す図である。

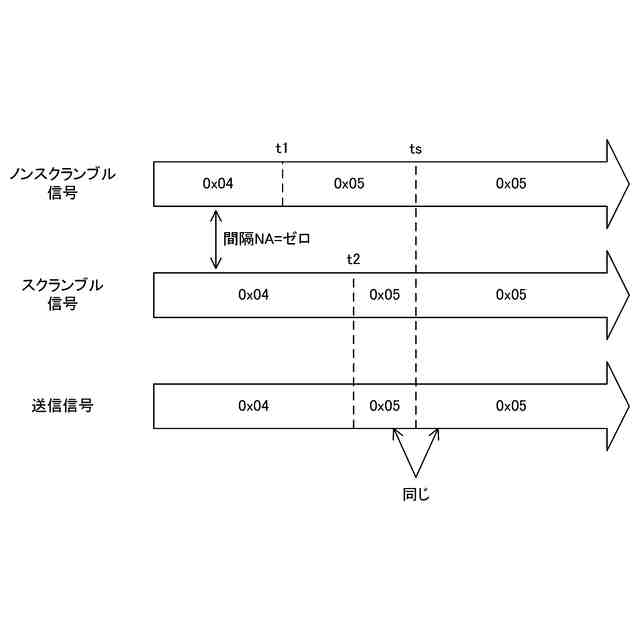

図５は、比較例に係るスクランブル装置により送受信される信号に含まれるＰＭＴのバージョン番号の遷移の一例を示す図である。
図６は、本開示の実施の形態に係るスクランブル装置により送受信される信号に含まれるＰＭＴのバージョン番号の遷移の一例を示す図である。
図７は、本開示の実施の形態に係るスクランブル装置がスクランブル信号を送信する際の動作手順の一例を定めたフローチャートである。

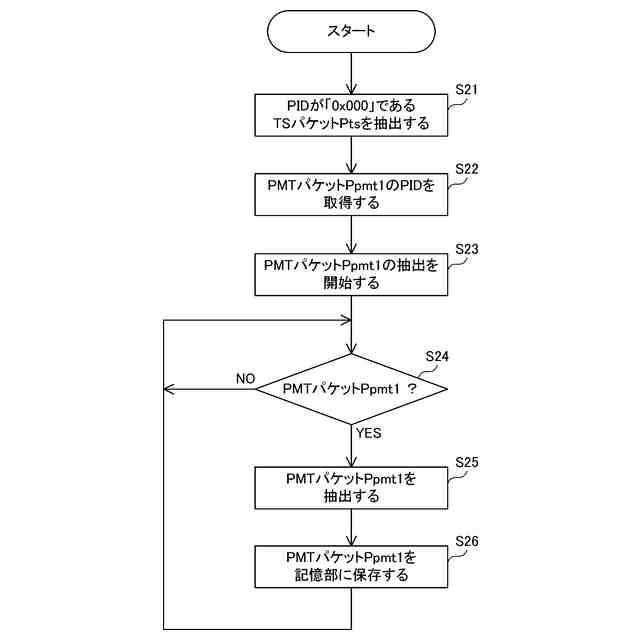

図８は、本開示の実施の形態に係るスクランブル装置がＰＭＴパケットＰｐｍｔ１を取得する際の動作手順の一例を定めたフローチャートである。
図９は、本開示の実施の形態に係るスクランブル装置がＰＭＴパケットＰｐｍｔ２を生成する際の動作手順の一例を定めたフローチャートである。
図１０は、本開示の実施の形態の変形例に係るスクランブル装置により送受信される信号に含まれるＰＭＴのバージョン番号の遷移の一例を示す図である。
図１１は、本開示の実施の形態の変形例に係るスクランブル装置により送受信される信号に含まれるＰＭＴのバージョン番号の遷移の一例を示す図である。
【発明を実施するための形態】
【００１０】
最初に、本開示の実施形態の内容を列記して説明する。
（１）本開示の実施の形態に係るスクランブル装置は、コンテンツを含むノンスクランブル信号を受信する受信部と、前記受信部により受信された前記ノンスクランブル信号から、ＰＭＴを含む第１パケットを取得するＰＭＴ取得部と、スクランブル鍵を用いて前記ノンスクランブル信号を暗号化することによりスクランブル信号を生成するスクランブル部と、前記スクランブル鍵に関する記述子情報が格納されたＰＭＴを含む第２パケットを生成するＰＭＴ生成部と、前記スクランブル部により生成された前記スクランブル信号に、前記ＰＭＴ生成部により生成された前記第２パケットを多重する多重部と、前記多重部により前記第２パケットが多重された前記スクランブル信号を送信する送信部とを備え、前記ＰＭＴ生成部は、前記ＰＭＴ取得部により取得された前記第１パケットに含まれるＰＭＴのバージョン番号に基づいて、前記第２パケットに含まれるＰＭＴのバージョン番号を調整する。
（【００１１】以降は省略されています）
