公開番号2025119697
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014630
出願日2024-02-02
発明の名称レドックスフロー電池用電解液、およびレドックスフロー電池システム
出願人住友電気工業株式会社
代理人個人,個人
主分類H01M 8/18 20060101AFI20250807BHJP(基本的電気素子)
要約【課題】有機金属錯体を構成する金属の析出を低減できるレドックスフロー電池用電解液を提供する。
【解決手段】有機金属錯体と、補助錯化剤とを含み、前記補助錯化剤は、ポリカルボン酸、ポリオール、およびアミノカルボン酸からなる群より選択される1種または2種以上を含む、レドックスフロー電池用電解液。
【選択図】図1
特許請求の範囲【請求項１】
有機金属錯体と、補助錯化剤とを含み、
前記補助錯化剤は、ポリカルボン酸、ポリオール、およびアミノカルボン酸からなる群より選択される１種または２種以上を含む、
レドックスフロー電池用電解液。
続きを表示（約 770 文字）【請求項２】
前記ポリカルボン酸は、酒石酸、クエン酸、アジピン酸、およびマレイン酸からなる群より選択される少なくとも１種である、請求項１に記載のレドックスフロー電池用電解液。
【請求項３】
前記アミノカルボン酸は、エチレンジアミン四酢酸、１，２－プロパンジアミン四酢酸、１，３－プロパンジアミン四酢酸、およびジエチレントリアミン五酢酸からなる群より選択される少なくとも１種である、請求項１または請求項２に記載のレドックスフロー電池用電解液。
【請求項４】
前記ポリオールは、エチレングリコール、プロピレングリコール、ブタンジオール、エリスリトール、キシリトール、およびトリエタノールアミンからなる群より選択される少なくとも１種である、請求項１または請求項２に記載のレドックスフロー電池用電解液。
【請求項５】
前記補助錯化剤のモル濃度は０．００１モル／リットル以上０．５モル／リットル以下である、請求項１または請求項２に記載のレドックスフロー電池用電解液。
【請求項６】
前記補助錯化剤は、前記ポリカルボン酸、前記ポリオール、および前記アミノカルボン酸のうちの２種以上を含む、請求項１または請求項２に記載のレドックスフロー電池用電解液。
【請求項７】
前記補助錯化剤は、前記ポリカルボン酸および前記ポリオールのうちのいずれか１種と、前記アミノカルボン酸とを含む、請求項６に記載のレドックスフロー電池用電解液。
【請求項８】
前記補助錯化剤は、酒石酸を含む、請求項７に記載のレドックスフロー電池用電解液。
【請求項９】
請求項１に記載のレドックスフロー電池用電解液を備える、
レドックスフロー電池システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、レドックスフロー電池用電解液、およびレドックスフロー電池システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、レドックスフロー電池に使用される電解液を開示する。この電解液は、クロムなどの金属錯体を含む負極電解液である。
【先行技術文献】
【特許文献】
【０００３】
特開昭５７－９０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
金属錯体を活物質に用いたレドックスフロー電池用電解液において、金属錯体を構成する金属の析出は、レドックスフロー電池の効率および寿命に影響を及ぼす。したがって、金属の析出を低減することが望まれる。
【０００５】
金属錯体は、金属元素に配位子が結合した化合物である。金属錯体の水溶液は、水素イオン指数（ｐＨ）が高い状態、即ちアルカリ性が強い状態になると、金属錯体を構成する金属が析出されやすい。金属錯体の水溶液をレドックスフロー電池の電解液に使用した場合、電解液の充電状態（ＳＯＣ）が高くなると、電解液中の水が電気分解され、水素ガスと水酸化物イオン（ＯＨ
－
）が発生しやすくなる。また、電解液が空気に触れると、金属錯体が酸化されることによって、電解液中のＯＨ
－
が増える。ＯＨ
－
が増えることによって電解液のｐＨが高くなると、配位子から外れた金属イオンがＯＨ
－
と結合して金属水酸化物が生成されやすい。金属水酸化物は溶けにくいので、一度析出すると、析出したままになる。析出した金属水酸化物は、活物質として機能しない。そのため、金属水酸化物が析出すると、電解液中の活物質である金属錯体の量が減少し、レドックスフロー電池の容量が低下する。
【０００６】
本開示は、有機金属錯体を構成する金属の析出を低減できるレドックスフロー電池用電解液を提供することを目的の一つとする。
【課題を解決するための手段】
【０００７】
本開示のレドックスフロー電池用電解液は、有機金属錯体と、補助錯化剤とを含む。前記補助錯化剤は、ポリカルボン酸、ポリオール、およびアミノカルボン酸からなる群より選択される１種または２種以上を含む。
【発明の効果】
【０００８】
本開示のレドックスフロー電池用電解液は、有機金属錯体を構成する金属の析出を低減できる。
【図面の簡単な説明】
【０００９】

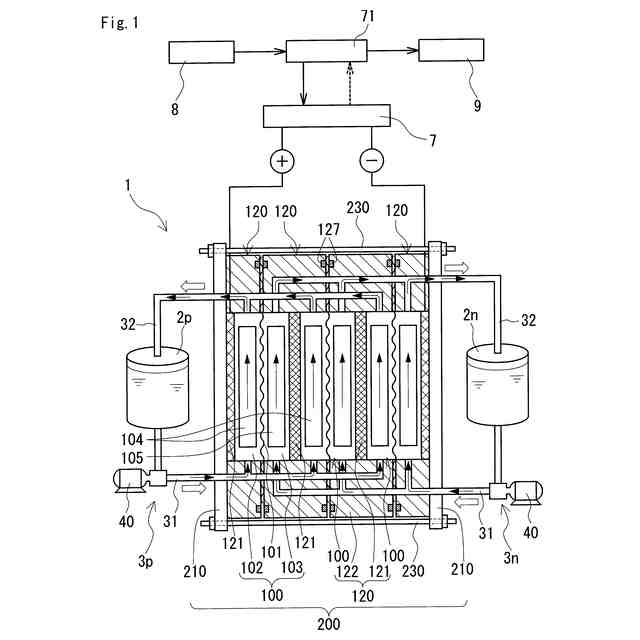

図１は、実施形態に係るレドックスフロー電池システムの構成を示す概略図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（【００１１】以降は省略されています）
