公開番号2025120822
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015942
出願日2024-02-05
発明の名称管理装置、空気調和システム、管理方法及びプログラム
出願人ダイキン工業株式会社
代理人個人,個人
主分類F24F 11/30 20180101AFI20250808BHJP(加熱;レンジ;換気)
要約【課題】対象物の汚れに関する情報をユーザに理解しやすく表示する。
【解決手段】制御部(101)を有する管理装置(30)が、水を貯留する容器(16)を含む対象物の画像に汚れの種類を示すラベルが付与されたデータセットに基づいて、対象物の画像に撮像された汚れの種類を分類し、対象物の画像(210)と汚れの種類に関する情報(220)とを同一の画面(200)に表示する。
【選択図】図5
特許請求の範囲【請求項１】
制御部（１０１）を有する管理装置（３０）であって、
前記制御部（１０１）は、
水を貯留する容器（１６）を含む対象物の画像に汚れの種類を示すラベルが付与されたデータセットに基づいて、前記対象物の画像に撮像された汚れの種類を分類し、
前記対象物の画像（２１０）と前記汚れの種類に関する情報（２２０）とを同一の画面（２００）に表示する、
管理装置。
続きを表示（約 1,100 文字）【請求項２】
前記汚れの種類は、抗菌剤由来の汚れを含み、
前記制御部（１０１）は、抗菌剤由来の汚れに分類された前記画像（２１０）と共に抗菌剤由来の汚れであることを示す情報（２２０）を表示する、
請求項１に記載の管理装置。
【請求項３】
前記抗菌剤由来の汚れであることを示す情報は、前記対象物のメンテナンスが不要であることを示す情報を含む、
請求項２に記載の管理装置。
【請求項４】
前記抗菌剤は、銀イオンを含有する、
請求項２又は３に記載の管理装置。
【請求項５】

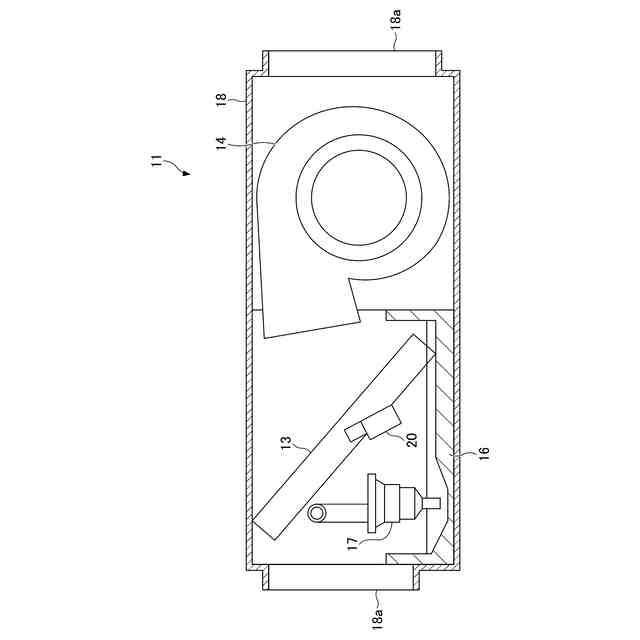

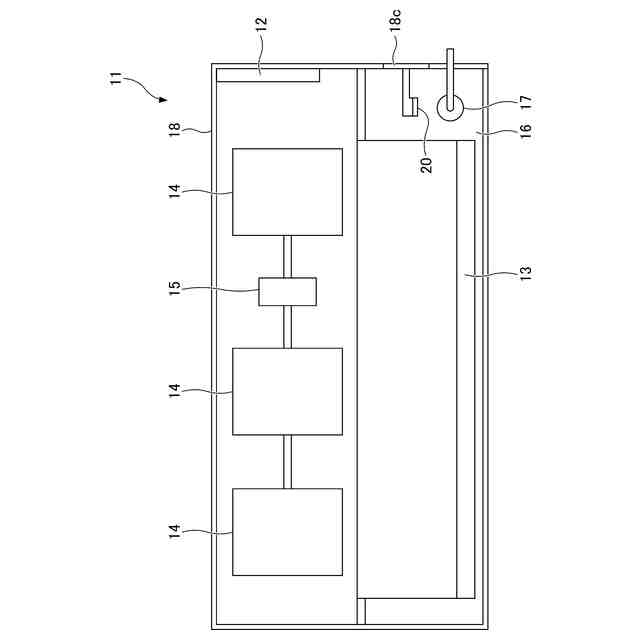

前記対象物は、空気調和装置（１０）のドレンパン（１６）を含み、
前記抗菌剤は、前記ドレンパン（１６）内においてドレン水に接触する位置に設置される、
請求項４に記載の管理装置。
【請求項６】

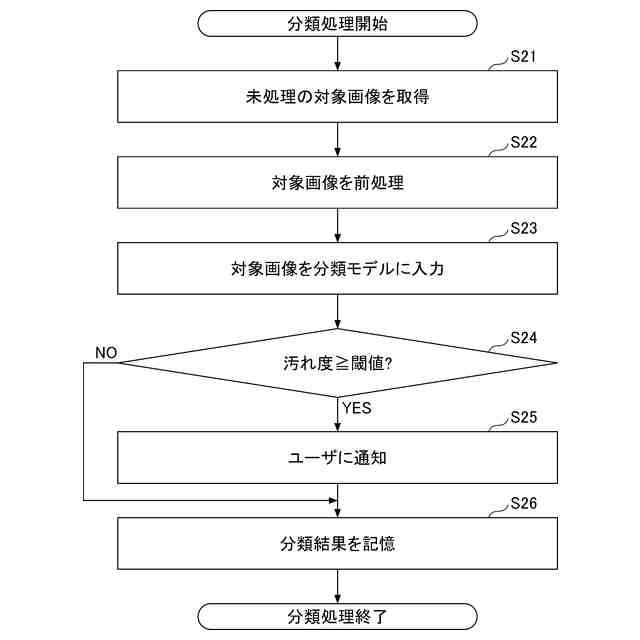

前記制御部（１０１）は、前記汚れの種類に対応する汚れ度が閾値以上である場合、メンテナンスが必要である旨を示す通知を出力する、
請求項１に記載の管理装置。
【請求項７】

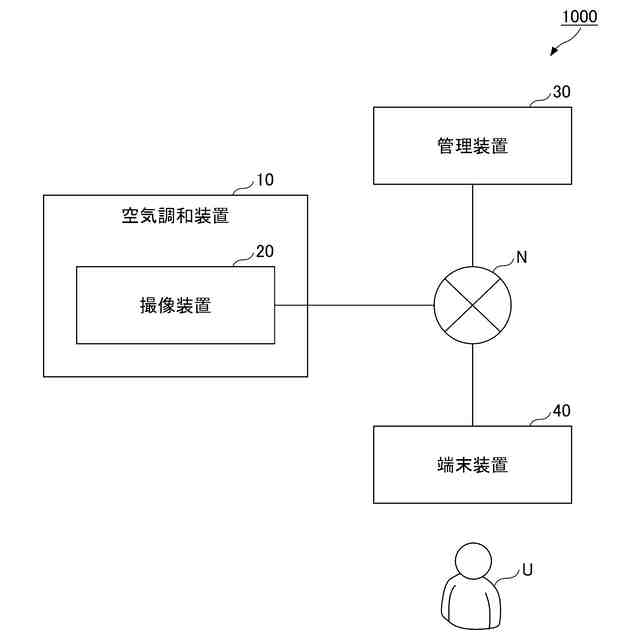

制御部（１０１）を有する管理装置（３０）と、水を貯留する容器（１６）を含む対象物を備える空気調和装置（１０）と、前記対象物を撮像した画像を前記管理装置（３０）に送信する撮像装置（２０）と、を含む空気調和システム（１０００）であって、
前記制御部（１０１）は、
前記対象物の画像に汚れの種類を示すラベルが付与されたデータセットに基づいて、前記撮像装置（２０）から受信した画像に撮像された汚れの種類を分類し、
前記対象物の画像（２１０）と前記汚れの種類に関する情報（２２０）とを同一の画面（２００）に表示する、
空気調和システム。
【請求項８】

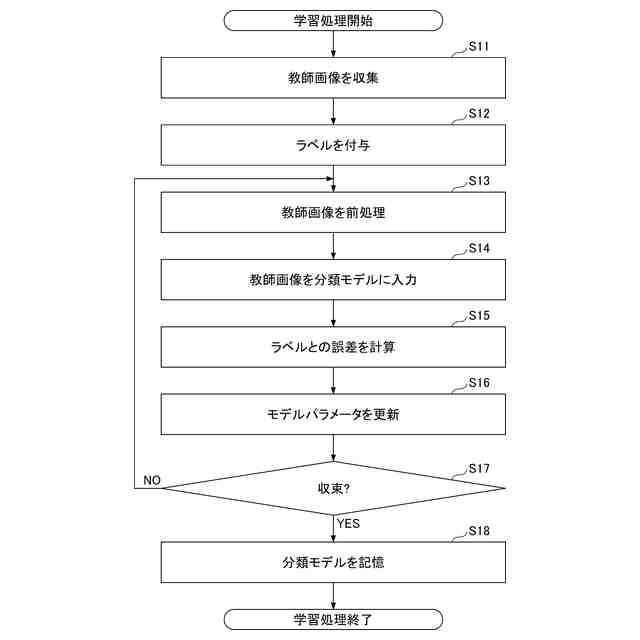

前記制御部（１０１）は、前記データセットを学習済みの分類モデルに基づいて、前記画像に撮像された汚れの種類を分類する、
請求項７に記載の空気調和システム。
【請求項９】
前記制御部（１０１）は、
前記撮像装置（２０）から前記画像を受信していないとき、前記画像に撮像された汚れの種類を分類する、
請求項７又は８に記載の空気調和システム。
【請求項１０】
管理装置（３０）が有する制御部（１０１）が、
水を貯留する容器（１６）を含む対象物の画像に汚れの種類を示すラベルが付与されたデータセットに基づいて、前記対象物の画像に撮像された汚れの種類を分類し、
前記対象物の画像（２１０）と前記汚れの種類に関する情報（２２０）とを同一の画面（２００）に表示する、
管理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、管理装置、空気調和システム、管理方法及びプログラムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
対象物の汚れを検出する技術が知られている。例えば、特許文献１には、水を貯留する容器を含む装置を対象物として、対象物の撮影画像に基づいて、対象物の汚れについて、少なくとも付着汚れおよび濁りに判別する処理を行う汚れ検出装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１３９７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術は、対象物の汚れに関する情報をユーザに理解しやすく表示する余地がある。
【０００５】
本開示は、対象物の汚れに関する情報をユーザに理解しやすく表示する技術を提供する。
【課題を解決するための手段】
【０００６】
本開示の第１の態様に係る管理装置は、制御部（１０１）を有する管理装置（３０）であって、制御部（１０１）は、水を貯留する容器（１６）を含む対象物の画像に汚れの種類を示すラベルが付与されたデータセットに基づいて、対象物の画像に撮像された汚れの種類を分類し、対象物の画像（２１０）と汚れの種類に関する情報（２２０）とを同一の画面（２００）に表示する。
【０００７】
本開示の第１の態様によれば、対象物の汚れに関する情報をユーザに理解しやすく表示できる。一の側面では、第１の態様によれば、ユーザは対象物のメンテナンスが必要か否かを容易に判断できる。
【０００８】
本開示の第２の態様は、第１の態様に係る管理装置（３０）であって、汚れの種類は、抗菌剤由来の汚れを含み、制御部（１０１）は、抗菌剤由来の汚れに分類された画像（２１０）と共に抗菌剤由来の汚れであることを示す情報（２２０）を表示する。
【０００９】
本開示の第２の態様によれば、対象物の画像に撮像された汚れが抗菌剤由来の汚れであることをユーザに理解しやすく表示できる。一の側面では、第２の態様によれば、ユーザは対象物の汚れが抗菌剤由来の汚れであることを容易に理解できる。
【００１０】
本開示の第３の態様は、第２の態様に係る管理装置（３０）であって、抗菌剤由来の汚れであることを示す情報（２２０）は、対象物のメンテナンスが不要であることを示す情報を含む。
（【００１１】以降は省略されています）
