公開番号2025121158
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016421
出願日2024-02-06
発明の名称同軸コネクタ
出願人株式会社プロテリアル
代理人弁理士法人筒井国際特許事務所
主分類H01R 24/38 20110101AFI20250812BHJP(基本的電気素子)
要約【課題】同軸ケーブルの被覆部の一部を除去する場合に、スケールを用いた寸法の測定を不要とする。
【解決手段】同軸コネクタ30は、導体部13を覆う被覆部16を有する同軸ケーブル12に取り付けられる。同軸コネクタ30は、筒部52と、第1寸法線A1と、第2寸法線A2と、端面53と、を有する。筒部52は、同軸ケーブル12の軸方向の先端部に設けられる。第1寸法線A1又は第2寸法線A2は、筒部52に設けられ、同軸ケーブル12の前記軸方向の先端を位置決めさせる。端面53は、第1寸法線A1又は第2寸法線A2との軸方向の間隔が被覆部16の段剥き範囲の軸方向の長さと等しくなるように、筒部52に設けられる。端面53は、同軸ケーブル12の先端が第1寸法線A1又は第2寸法線A2に位置決めされた場合に、被覆部16が切断される切断対象位置を示す。
【選択図】図1
特許請求の範囲【請求項１】
導体部を覆う被覆部を有する同軸ケーブルに取り付けられる同軸コネクタであって、
前記同軸ケーブルの軸方向の先端部に設けられる筒部と、
前記筒部に設けられ、前記同軸ケーブルの先端を前記軸方向に位置決めするための基準部と、
前記基準部との前記軸方向の間隔が前記被覆部の段剥き範囲の前記軸方向の長さと等しくなるように、前記筒部に設けられ、前記同軸ケーブルの先端が前記基準部に位置決めされた場合に、前記被覆部が切断される切断対象位置を示す目印部と、
を有する、同軸コネクタ。
続きを表示（約 410 文字）【請求項２】
前記目印部は、前記筒部の外周面から前記軸方向と交差する方向に窪んだ溝部から成る、
請求項１に記載の同軸コネクタ。
【請求項３】
前記筒部の外周面の一部には、平面部が設けられ、
前記目印部と前記基準部の少なくとも一方は、前記平面部に設けられている、
請求項２に記載の同軸コネクタ。
【請求項４】
前記目印部は、前記筒部の外周面から前記軸方向と交差する方向に突出した突出部から成る、
請求項１に記載の同軸コネクタ。
【請求項５】
前記被覆部は、外側被覆部と、前記外側被覆部よりも内側に位置する内側被覆部とを有し、
前記目印部は、前記外側被覆部の前記切断対象位置を示す第１目印と、前記内側被覆部の前記切断対象位置を示す第２目印と、から成る、
請求項１から請求項４のいずれか１項に記載の同軸コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、同軸コネクタに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、同軸ケーブルアセンブリについて、シースを剥離して外側外部導体を露出させる工程と、中心導体が露出するように一体化外部導体を段差剥離する工程と、を有する製造方法が示されている。一体化外部導体が段差剥離された同軸ケーブルの両端には、同軸コネクタが装着されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１５７３８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
同軸コネクタは、同軸ケーブルの導体部を覆う絶縁体等の被覆部の一部が除去された部分に取り付けられる。同軸ケーブルの被覆部の一部を除去する場合には、被覆部の除去範囲の軸方向の寸法が所定の寸法になるように、スケールを用いて寸法の測定が行われる。スケールを用いて寸法が測定された被覆部の一部は、カッター等の工具を用いて切断され、除去される。このように、同軸ケーブルの被覆部の一部を除去する場合に、スケールを準備し、同軸ケーブルの端部から切断位置までの寸法をスケールで測定しなければならず、手間がかかっていた。
【０００５】
本発明は、このような課題を解決するためになされたものであって、同軸ケーブルの被覆部の一部を除去する場合に、スケールを用いた寸法の測定を不要とすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る同軸コネクタは、導体部を覆う被覆部を有する同軸ケーブルに取り付けられる。同軸コネクタは、筒部と、基準部と、目印部と、を有する。前記筒部は、前記同軸ケーブルの軸方向の先端部に設けられる。前記基準部は、前記筒部に設けられ、前記同軸ケーブルの前記軸方向の先端を位置決めさせる。前記目印部は、前記基準部との前記軸方向の間隔が前記被覆部の段剥き範囲の前記軸方向の長さと等しくなるように、前記筒部に設けられる。前記目印部は、前記同軸ケーブルの先端が前記基準部に位置決めされた場合に、前記被覆部が切断される切断対象位置を示す。
【発明の効果】
【０００７】
本発明に係る同軸コネクタによれば、同軸ケーブルの被覆部の一部を除去する場合に、スケールを用いた寸法の測定を不要とすることができる。
【図面の簡単な説明】
【０００８】

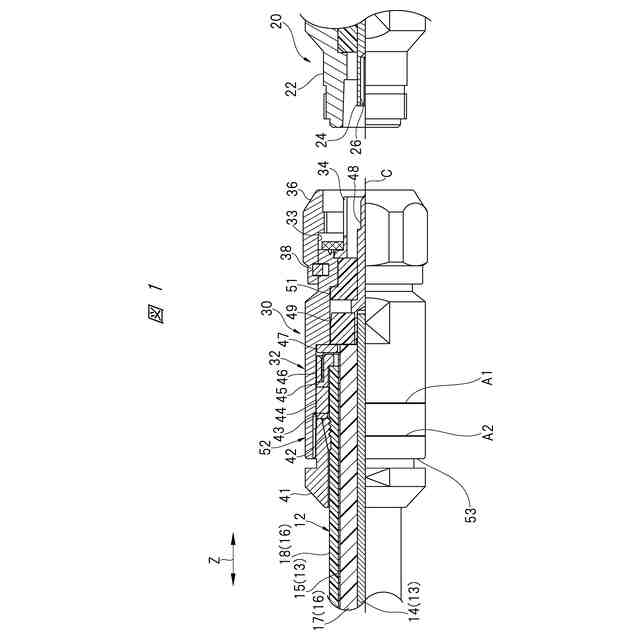

第１実施形態の同軸コネクタ、同軸ケーブル及び相手側コネクタを示す図である。
図１の同軸ケーブルが段剥きされた状態を示す図である。

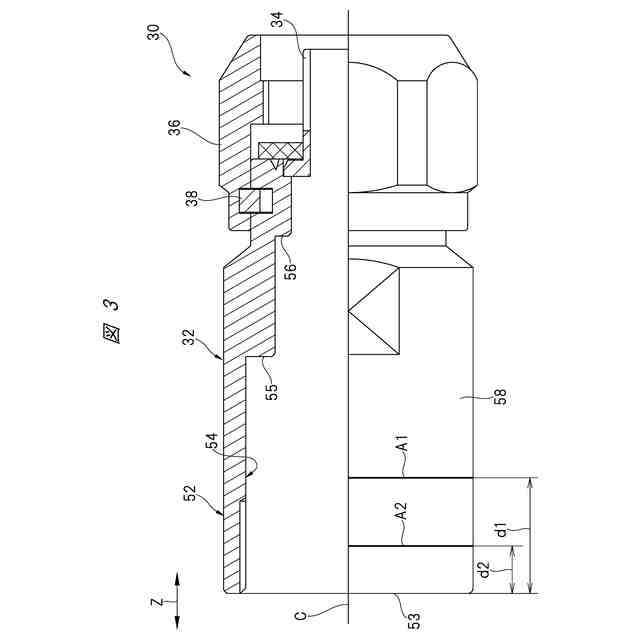

図１の同軸コネクタのコネクタハウジングを示す図である。
図３のコネクタハウジングの端面及び第１寸法線を用いて同軸ケーブルのシースが切断された状態を示す図である。

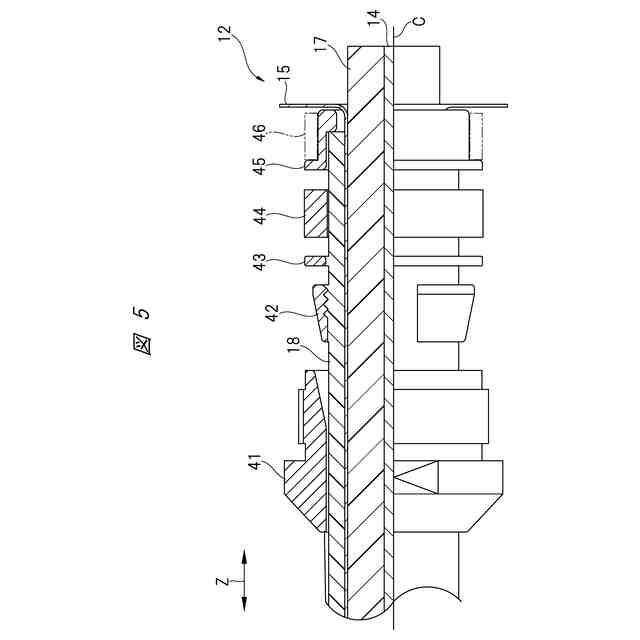

図４の同軸ケーブルに各部材が設けられ且つ外側導体部が屈曲された状態を示す図である。
図３のコネクタハウジングの端面及び第２寸法線を用いて図５の同軸ケーブルの絶縁部が切断された状態を示す図である。
第２実施形態の同軸コネクタのコネクタハウジングを示す図である。

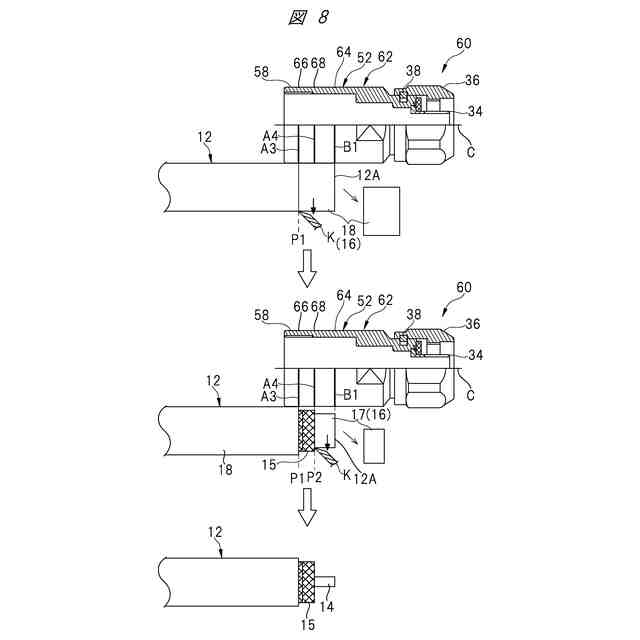

図７のコネクタハウジングの基準線、第１寸法線及び第２寸法線を用いて同軸ケーブルのシース及び絶縁体が切断される状態を示す図である。
第３実施形態の同軸コネクタのコネクタハウジングを示す図である。
図９のコネクタハウジングの溝部によってカッターの刃が案内される状態を示す図である。
図９のコネクタハウジングの基準線、第１寸法線及び第２寸法線を用いて同軸ケーブルのシース及び絶縁体が切断される状態を示す図である。
第４実施形態の同軸コネクタのコネクタハウジングを示す図である。
図１２のコネクタハウジングの基準線、第１寸法線及び第２寸法線を用いて同軸ケーブルのシース及び絶縁体が切断される状態を示す図である。
【発明を実施するための形態】
【０００９】
以下、各実施形態について図面を参照しながら説明する。なお、各実施形態を説明するために参照する全ての図面において、同一又は実質的に同一の構成や要素には、同一の符号を用いる。また、一度説明した構成や要素については、原則として繰り返しの説明は行わない。
【００１０】
〔第１実施形態の構成〕
図１には、第１実施形態に係る同軸コネクタ３０と、同軸ケーブル１２と、相手側コネクタ２０と、が示されている。同軸コネクタ３０は、同軸ケーブル１２の端部に設けられている。同軸コネクタ３０は、相手側コネクタ２０と接続可能である。以下の説明では、同軸コネクタ３０の中心軸線Ｃが延びる方向を「軸方向」として、矢印Ｚで図示する。また、軸方向と直交する方向を「径方向」とする。
（【００１１】以降は省略されています）
