公開番号2025121235
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016562
出願日2024-02-06
発明の名称ワイヤーハーネス用保護テープ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類C09J 7/20 20180101AFI20250812BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】テープ巻き作業性、テープ端末はがれの抑制および耐摩耗性に優れるワイヤーハーネス用保護テープを提供する。
【解決手段】ワイヤーハーネス用保護テープ10は、基材102と前記基材102上に形成された粘着剤層104を有し、前記基材102は、熱可塑樹脂を含み、厚みが120μm以上190μm以下であり、10%モジュラス(N/19mm幅)は、12.5以上18.5以下であり、巻き戻し粘着力(N/19mm幅)は、0.8以上4.5以下である。
【選択図】図1

特許請求の範囲【請求項１】
基材と前記基材上に形成された粘着剤層とを有し、
前記基材は、熱可塑樹脂を含み、厚みが１２０μｍ以上１９０μｍ以下であり、
１０％モジュラス（Ｎ／１９ｍｍ幅）は、１２．５以上１８．５以下であり、
巻き戻し粘着力（Ｎ／１９ｍｍ幅）は、０．８以上４．５以下である
ことを特徴とするワイヤーハーネス用保護テープ。
続きを表示（約 280 文字）【請求項２】
前記熱可塑樹脂は、ポリ塩化ビニル、ポリプロピレンおよびポリエチレンからなる群より選ばれる少なくとも１種である
請求項１に記載のワイヤーハーネス用保護テープ。
【請求項３】
前記粘着剤層は、未変性天然ゴムラテックス、アクリル変性天然ゴムラテックスおよびアクリル系ポリマーからなる群より選ばれる少なくとも１種を含む
請求項１または２に記載のワイヤーハーネス用保護テープ。
【請求項４】
前記粘着剤層は、厚みが５μｍ以上５０μｍ以下である
請求項１または２に記載のワイヤーハーネス用保護テープ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤーハーネス用保護テープに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、樹脂基材上に粘着剤層を設けてなるワイヤーハーネス用保護テープとして、粘着剤層が、粘着剤用組成物によって形成されてなる粘着性樹脂テープが記載されている。また、粘着剤用組成物は、天然ゴムラテックスおよび合成ゴムラテックスの混合物からなる主剤１００質量部（不揮発分）に対し、軟化点１３０～１３５℃のロジン系粘着付与樹脂を４０～１２０質量部および重量平均分子量１５０００～４００００の低分子量ポリイソプレンを１～１５質量部配合してなることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１７８００８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のワイヤーハーネス用保護テープでは、テープ巻き作業性、テープ端末はがれの抑制および耐摩耗性の全てをバランスよく向上させることはできなかった。
【０００５】
本発明の目的は、テープ巻き作業性、テープ端末はがれの抑制および耐摩耗性に優れるワイヤーハーネス用保護テープを提供することである。
【課題を解決するための手段】
【０００６】
本発明のワイヤーハーネス用保護テープは、基材と前記基材上に形成された粘着剤層とを有し、前記基材は、熱可塑樹脂を含み、厚みが１２０μｍ以上１９０μｍ以下であり、１０％モジュラス（Ｎ／１９ｍｍ幅）は、１２．５以上１８．５以下であり、巻き戻し粘着力（Ｎ／１９ｍｍ幅）は、０．８以上４．５以下であることを特徴とする。
【発明の効果】
【０００７】
本発明のワイヤーハーネス用保護テープによれば、テープ巻き作業性、テープ端末はがれの抑制および耐摩耗性に優れるという効果を奏する。
【図面の簡単な説明】
【０００８】

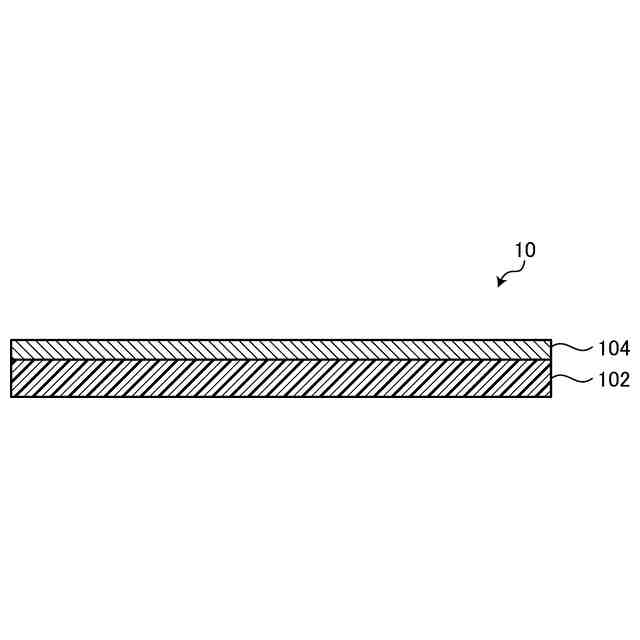

図１は、実施形態に係るワイヤーハーネス用保護テープの断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係るワイヤーハーネス用保護テープにつき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１を参照して、実施形態について説明する。本実施形態は、ワイヤーハーネス用保護テープに関する。図１は、実施形態に係るワイヤーハーネス用保護テープである。
（【００１１】以降は省略されています）
