発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/367 20210101AFI20250814BHJP(基本的電気素子)
要約【課題】圧力開放弁を通じたガスの排出後におけるケース内での発熱の促進を抑制することが可能な蓄電装置を提供すること。
【解決手段】蓄電装置1は、複数の蓄電スタック110と、一方側空間S2を含むケース500と、圧力開放弁600と、呼吸膜700と、を備える。ケース500は、底壁512と、側壁514aと、上壁と、を含む。圧力開放弁600は、上壁のうち一方側空間S2の上方の部位に設けられている。側壁514aは、第2方向の全域において、圧力開放弁600の投影面を第2方向に延長した仮想的な仮想投影面Rと重なっている。底壁512及び側壁514aは、仮想投影面Rと重なる重なり部515を含む。呼吸膜700は、重なり部515に設けられている。
【選択図】図3
特許請求の範囲【請求項１】
第１方向に沿って並ぶように配置された複数の蓄電スタックと、
前記複数の蓄電スタックを収容するとともに、前記第１方向における前記複数の蓄電スタックの一方側に形成された一方側空間を含むケースと、
前記ケースに設けられており、前記ケース内の圧力を開放する圧力開放弁と、
前記ケースに設けられており、前記ケース内と前記ケース外との間の気体の通過を許容することによって前記ケース内の圧力を調整する呼吸膜と、を備え、
前記ケースは、
前記複数の蓄電スタックを支持する底壁と、
前記一方側空間を挟んで前記第１方向に前記複数の蓄電スタックと対向する側壁と、
前記複数の蓄電スタックを覆う上壁と、を含み、
前記圧力開放弁は、前記上壁のうち前記一方側空間の上方の部位に設けられており、
前記側壁は、前記第１方向及び上下方向との双方と直交する第２方向の全域において、前記圧力開放弁の投影面を前記第２方向に延長した仮想的な仮想投影面と重なっており、
前記底壁及び前記側壁は、前記仮想投影面と重なる重なり部を含み、
前記呼吸膜は、前記重なり部に設けられている、蓄電装置。
続きを表示（約 470 文字）【請求項２】
前記呼吸膜は、前記側壁における前記重なり部に設けられており、
前記呼吸膜の少なくとも一部は、前記圧力開放弁の前記投影面と重なっている、請求項１に記載の蓄電装置。
【請求項３】
前記第２方向に前記複数の蓄電スタックと対向し、かつ、前記第１方向に沿って並ぶように配置された複数の他の蓄電スタックと、
前記一方側空間のうち前記蓄電スタックと前記第１方向に対向する位置に配置された第１ジャンクションボックスと、
前記一方側空間のうち前記他の蓄電スタックと前記第１方向に対向し、かつ、前記第２方向に前記第１ジャンクションボックスと間隔を置いて対向する位置に配置された第２ジャンクションボックスと、をさらに備え、
前記圧力開放弁は、前記上壁のうち前記第１ジャンクションボックスと前記第２ジャンクションボックスとの間のボックス間空間の上方の部位に設けられており、
前記呼吸膜は、前記側壁のうち前記ボックス間空間と対向する部位に設けられている、請求項２に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、特開２０２３－４７０１２号公報には、複数の電池セルと、複数の電池セルを収容するケースと、ケースに設けられた圧力開放弁と、ケースに設けられた呼吸膜と、を備える電池パックが開示されている。ケースは、ロアケースとアッパーカバーとを有している。圧力開放弁は、アッパーカバーに設けられており、呼吸膜は、ロアケースの側壁部に設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４７０１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特開２０２３－４７０１２号公報に記載される電池パックでは、いずれかの電池セルからガスが発生し、ケース内の圧力が基準値に達すると、圧力開放弁を通じてガスが排出される。その後、ケースの内圧の調整のために呼吸膜を通じてケース内に空気が流入する。
【０００５】
このとき、先にガスが発生した電池セルとは異なる電池セルが発熱している場合、呼吸膜を通じてケース内に流入した空気がその電池セルに到達することによって発熱が促進される懸念がある。
【０００６】
本開示の目的は、圧力開放弁を通じたガスの排出後におけるケース内での発熱の促進を抑制することが可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一局面に従った蓄電装置は、第１方向に沿って並ぶように配置された複数の蓄電スタックと、前記複数の蓄電スタックを収容するとともに、前記第１方向における前記複数の蓄電スタックの一方側に形成された一方側空間を含むケースと、前記ケースに設けられており、前記ケース内の圧力を開放する圧力開放弁と、前記ケースに設けられており、前記ケース内と前記ケース外との間の気体の通過を許容することによって前記ケース内の圧力を調整する呼吸膜と、を備え、前記ケースは、前記複数の蓄電スタックを支持する底壁と、前記一方側空間を挟んで前記第１方向に前記複数の蓄電スタックと対向する側壁と、前記複数の蓄電スタックを覆う上壁と、を含み、前記圧力開放弁は、前記上壁のうち前記一方側空間の上方の部位に設けられており、前記側壁は、前記第１方向及び上下方向との双方と直交する第２方向の全域において、前記圧力開放弁の投影面を前記第２方向に延長した仮想的な仮想投影面と重なっており、前記底壁及び前記側壁は、前記仮想投影面と重なる重なり部を含み、前記呼吸膜は、前記重なり部に設けられている。
【発明の効果】
【０００８】
本開示によれば、圧力開放弁を通じたガスの排出後におけるケース内での発熱の促進を抑制することが可能な蓄電装置を提供することができる。
【図面の簡単な説明】
【０００９】
本開示の一実施形態における蓄電装置を概略的に示す斜視図である。
図１に示される蓄電装置からアッパーカバーが取り外された状態を概略的に示す斜視図である。

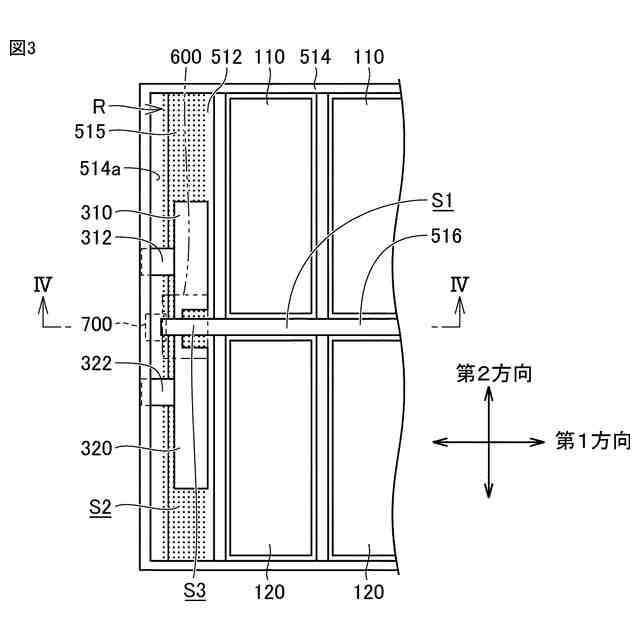

蓄電装置からアッパーカバーが取り外された状態を概略的に示す平面図である。

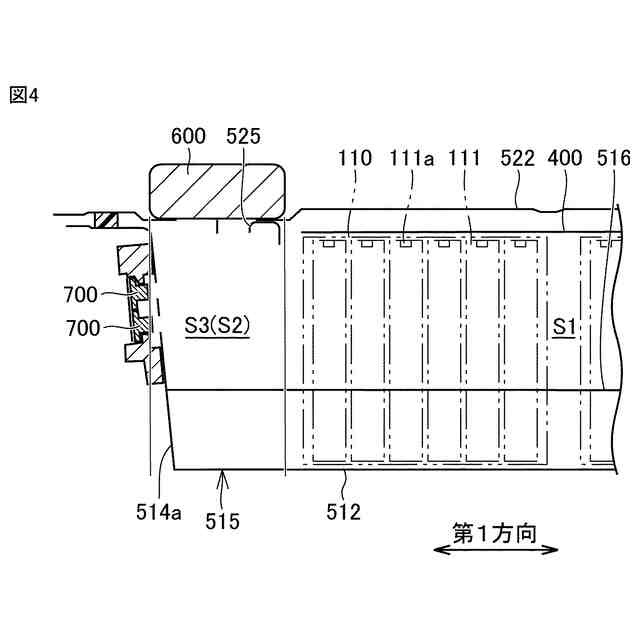

図３におけるＩＶ－ＩＶ線での断面図である。

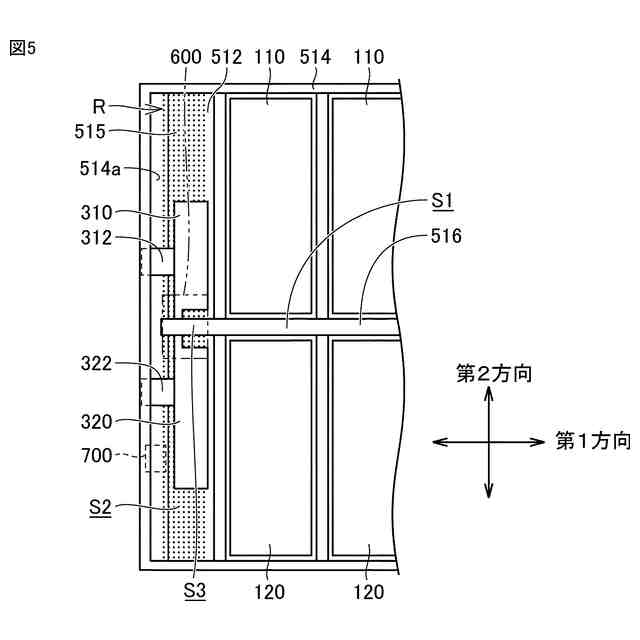

蓄電装置の変形例を概略的に示す図である。

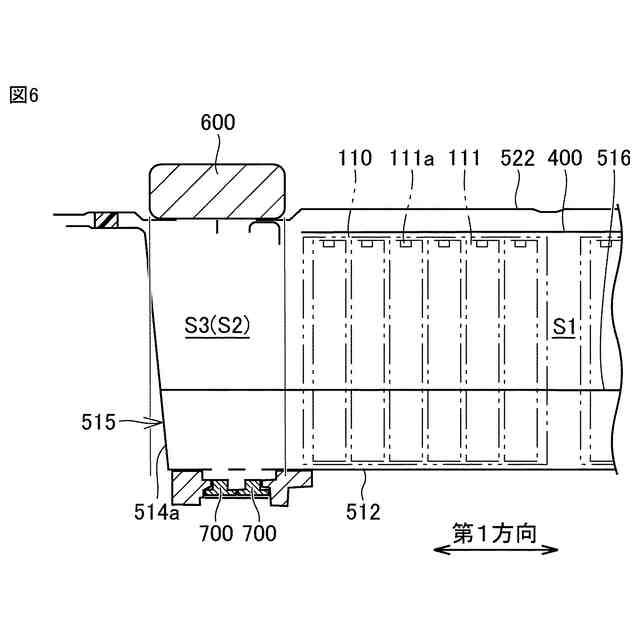

蓄電装置の変形例を概略的に示す図である。
【発明を実施するための形態】
【００１０】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一又はそれに相当する部材には、同じ番号が付されている。
