公開番号2025128333
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025099400,2025504597
出願日2025-06-13,2024-02-06
発明の名称帯電方法
出願人日本国土開発株式会社
代理人弁理士法人片山特許事務所
主分類H01G 11/00 20130101AFI20250826BHJP(基本的電気素子)
要約【課題】土を用いた帯電方法を提供する。
【解決手段】帯電方法は、イオンが含まれた土に電気伝導性物質を混入した伝導部にセパレータを設け、前記電気伝導性物質に正極を挿入した状態で、前記電気伝導性物質を締固めて前記電気伝導性物質と前記正極とを接続し、前記電気伝導性物質に負極を挿入した状態で、前記電気伝導性物質を締固めて前記電気伝導性物質と前記負極とが接続し、前記正極と前記負極との間を印加し、前記正極に陰イオンを導き、前記負極に陽イオンを導いている。
【選択図】図6
特許請求の範囲【請求項１】
イオンが含まれた土に電気伝導性物質を混入した伝導部にセパレータを設け、
前記電気伝導性物質に正極を挿入した状態で、前記電気伝導性物質を締固めて前記電気伝導性物質と前記正極とを接続し、前記電気伝導性物質に負極を挿入した状態で、前記電気伝導性物質を締固めて前記電気伝導性物質と前記負極とが接続し、
前記正極と前記負極との間を印加し、前記正極に陰イオンを導き、前記負極に陽イオンを導く帯電方法。
続きを表示（約 630 文字）【請求項２】
前記電気伝導性物質と前記正極との締固めおよび前記電気伝導性物質と前記負極との締固めにより、前記伝導部の内部抵抗を低下させる請求項１記載の帯電方法。
【請求項３】
地面に設けられたスラブと、該スラブの両側面に設けられた布基礎とで形成される空間に前記伝導部を設ける請求項１記載の帯電方法。
【請求項４】
前記伝導部と、前記セパレータと、前記正極と、前記負極とを備えたキャパシタを前記空間に複数配置する請求項３記載の帯電方法。
【請求項５】
前記スラブと前記布基礎とを備えた建物に設けられた太陽電池により前記印加を行う請求項３記載の帯電方法。
【請求項６】
前記太陽電池はペロブスカイト太陽電池である請求項５記載の帯電方法。
【請求項７】
前記スラブと前記布基礎との近傍の防護ネットに設けられたペロブスカイト太陽電池により前記印加を行う請求項３記載の帯電方法。
【請求項８】
前記土は、砂分を有している請求項１から請求項７記載のいずれか一項に帯電方法。
【請求項９】
前記伝導部と、前記セパレータと、前記正極と、前記負極とを備えたキャパシタの上面を蓋により覆う請求項３記載の帯電方法。
【請求項１０】
前記セパレータの位置に応じて前記蓋に開口を設ける請求項９記載の帯電方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電気を蓄えることができる帯電方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、電気伝導性を有したナノポーラスのカーボンをセメントに配合し、水の流動性を用いてナノポーラスのカーボンのネットワークを形成し、コンクリートをキャパシタとして用いるという提案がされている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
米国特許第１１５１２０２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、コンクリートに電気を蓄えてキャパシタとするという提案に留まっており、他の応用や、実際に使用する際の安全対策については提案されていなかった。
【０００５】
そこで、本発明では、土を用いた帯電方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１記載の帯電方法は、イオンが含まれた土に電気伝導性物質を混入した伝導部にセパレータを設け、前記電気伝導性物質に正極を挿入した状態で、前記電気伝導性物質を締固めて前記電気伝導性物質と前記正極とを接続し、前記電気伝導性物質に負極を挿入した状態で、前記電気伝導性物質を締固めて前記電気伝導性物質と前記負極とが接続し、前記正極と前記負極との間を印加し、前記正極に陰イオンを導き、前記負極に陽イオンを導いている。
【発明の効果】
【０００７】
請求項１記載の帯電方法によれば、電気伝導性物質が混入された土を用いて電気を蓄えることができる。
【図面の簡単な説明】
【０００８】

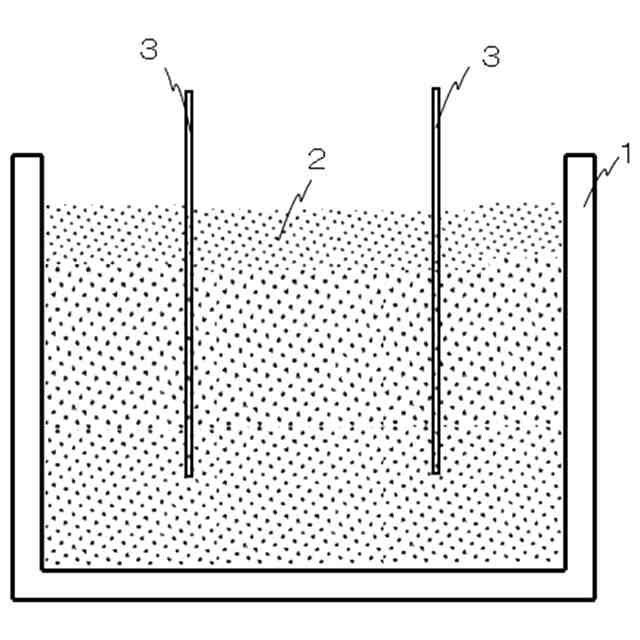

ガラス容器に土を入れ、この土に２枚の銅板を挿した状態を示す断面図である。

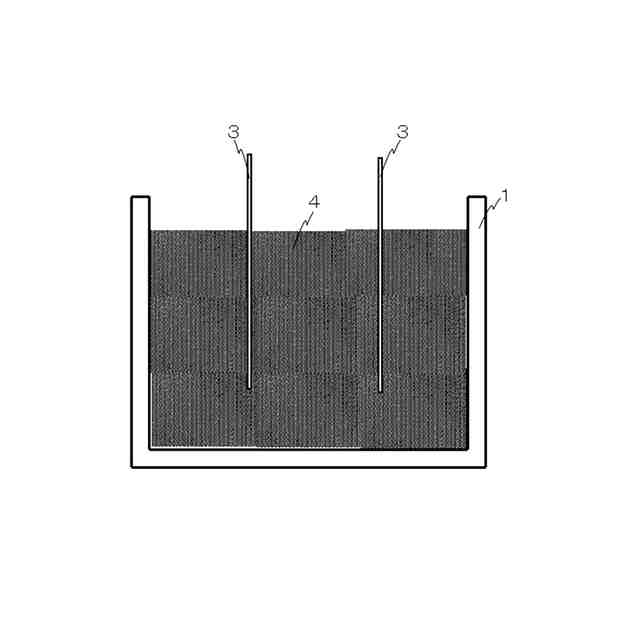

ガラス容器に土とカーボンブラックとの混合物を入れ、この混合物に２枚の銅板を挿した状態を示す断面図である。
充電時のキャパシタの様子を示す概要図である。
布基礎にキャパシタの構成の一部であるセパレータと正極と負極とを配置した様子を示す図である。

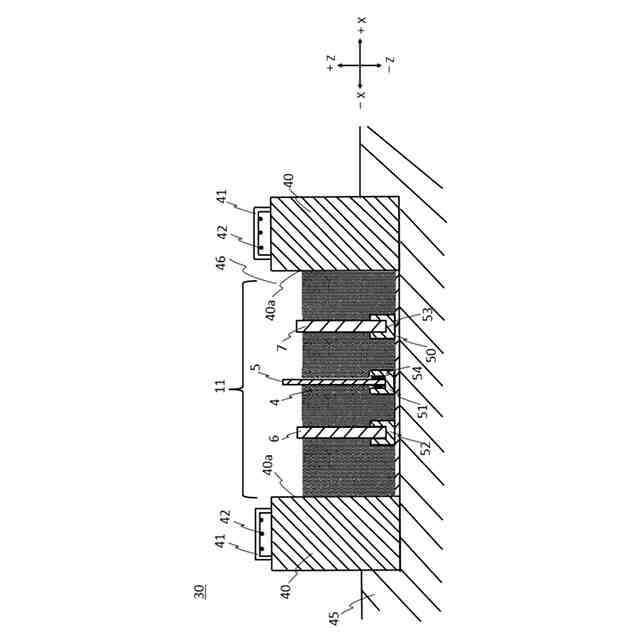

土間部に混合物が埋め戻された様子を示す部分断面図である。
締固め後の基礎構造物の様子を示す図である。

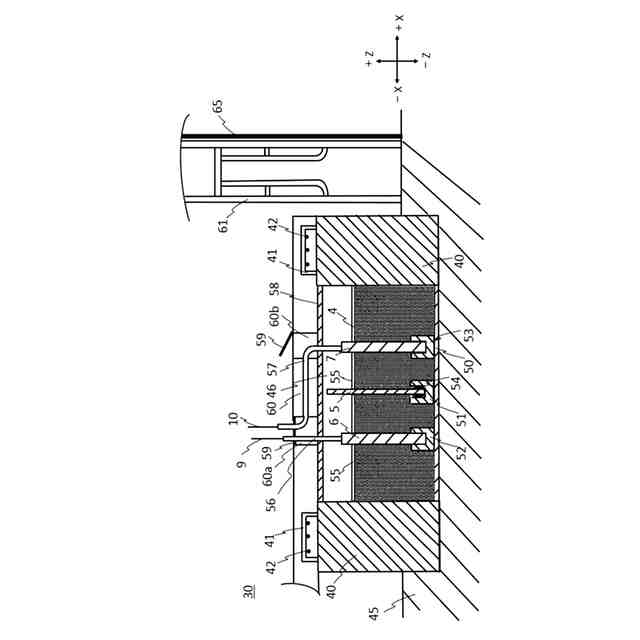

基礎構造物の近傍に仮設足場および防護ネットを設けた様子を示す図である。

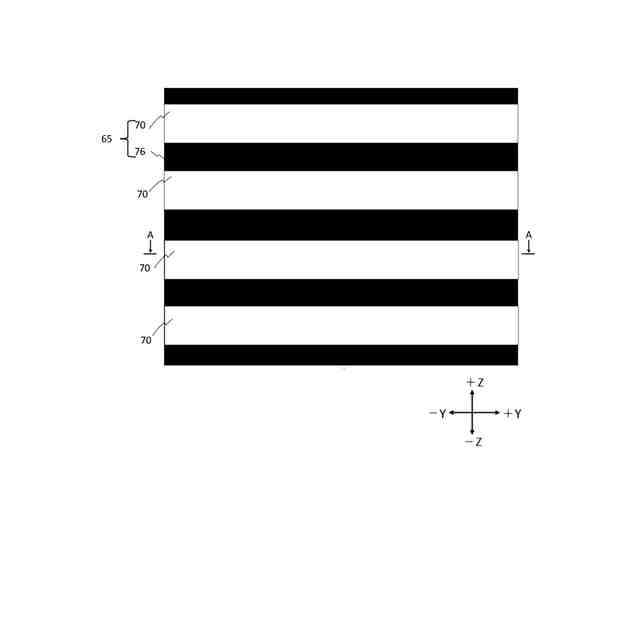

ペロブスカイト太陽電池を備えた防護ネットを示す概要図である。

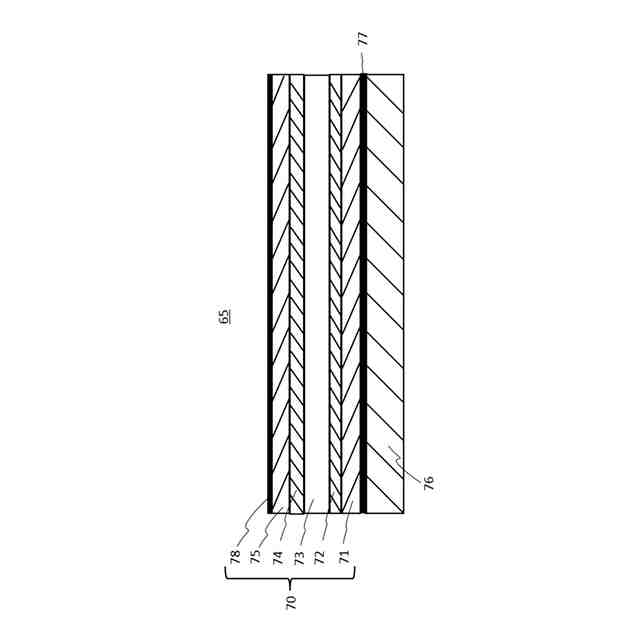

図８の矢視Ａ－Ａの断面図である。
第１実施形態のキャパシタの充電および放電を制御するための制御装置のブロック図である。
第２実施形態の布基礎にキャパシタの構成の一部であるセパレータと正極と負極とを配置した様子を示す図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
以下、第１実施形態について、図１～図１０に基づいて詳細に説明する。本第１実施形態は、土に電気伝導性物質を混ぜることにより、伝導性の土を形成し、この伝導性のある土を用いて後述のキャパシタ１１を提供することである。なお、本第１実施形態において、電気伝導性物質とは、電子を移動させる電子伝導性と、イオンを移動させるイオン伝導性とを有した物質である。本第１実施形態では、電子伝導性の物質としてカーボンブラックと備長炭との組み合わせを採用し、イオン伝導性物質としては水分を含んだ土２を採用しているがこれに限定されるものではない。
【００１０】
（土の絶縁性を確認する予備実験）
図１は、ガラス容器１に土２を入れ、この土２に２枚の銅板３を挿した状態を示す断面図である。土２は、茨城県つくば市にて採取したものであり、目開きが４．７５ｍｍのふるいにかけた後にガラス容器１に入れられたものである。
（【００１１】以降は省略されています）
