公開番号2025130605
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027891
出願日2024-02-27
発明の名称ポンプユニット
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類F04B 23/06 20060101AFI20250901BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ポンプユニットの新たな一形態を提供する。
【解決手段】ポンプユニットにおいて、回転軸線の方向において一方側にある第1端部及び他方側にある第2端部を有する回転軸を有するモータと、空気を送り出すための第1ポンプ及び第2ポンプと、第1駆動伝達部と、第2駆動伝達部と、を備える。第1駆動伝達部は、回転軸が第1回転方向に回転する際に第1伝達状態に遷移することで第1ポンプを作動させ、回転軸が第2回転方向に回転する際に第1非伝達状態に遷移することで第1ポンプを作動させないように構成され、第2駆動伝達部は、回転軸が第1回転方向に回転する際に第2非伝達状態に遷移することで第2ポンプを作動させず、回転軸が第2回転方向に回転する際に第2伝達状態に遷移することで第2ポンプを作動させるように構成される。
【選択図】図2
特許請求の範囲【請求項１】
回転軸線を中心に第１回転方向及び前記第１回転方向とは反対の第２回転方向に回転可能な回転軸であって、前記回転軸線の方向において一方側にある第１端部及び他方側にある第２端部を有する回転軸を有するモータと、
空気を送り出すための第１ポンプ及び第２ポンプと、
前記回転軸の前記第１端部から前記第１ポンプに駆動を伝達する第１伝達状態と、前記第１端部から前記第１ポンプへ駆動を伝達しない第１非伝達状態と、に遷移可能な第１駆動伝達部と、
前記回転軸の前記第２端部から前記第２ポンプに駆動を伝達する第２伝達状態と、前記第２端部から前記第２ポンプへ駆動を伝達しない第２非伝達状態と、に遷移可能な第２駆動伝達部と、を備え、
前記第１駆動伝達部は、前記回転軸が前記第１回転方向に回転する際に前記第１伝達状態に遷移することで前記第１ポンプを作動させ、前記回転軸が前記第２回転方向に回転する際に前記第１非伝達状態に遷移することで前記第１ポンプを作動させないように構成され、
前記第２駆動伝達部は、前記回転軸が前記第１回転方向に回転する際に前記第２非伝達状態に遷移することで前記第２ポンプを作動させず、前記回転軸が前記第２回転方向に回転する際に前記第２伝達状態に遷移することで前記第２ポンプを作動させるように構成される、
ことを特徴とするポンプユニット。
続きを表示（約 2,200 文字）【請求項２】
前記第１駆動伝達部は、前記第１端部からの駆動が入力される第１クラッチ部と、前記第１ポンプに連結され、前記回転軸に対して偏心して設けられる第１偏心軸と、を有し、
前記第２駆動伝達部は、前記第２端部からの駆動が入力される第２クラッチ部と、前記第２ポンプに連結され、前記回転軸に対して偏心して設けられる第２偏心軸と、を有し、
前記第１クラッチ部は、前記回転軸が前記第１回転方向に回転する際に、前記第１端部から前記第１偏心軸に駆動を伝達し、前記回転軸が前記第２回転方向に回転する際に、前記第１端部から前記第１偏心軸に駆動を伝達せず、
前記第２クラッチ部は、前記回転軸が前記第１回転方向に回転する際に、前記第２端部から前記第２偏心軸に駆動を伝達せず、前記回転軸が前記第２回転方向に回転する際に、前記第２端部から前記第２偏心軸に駆動を伝達する、
ことを特徴とする請求項１に記載のポンプユニット。
【請求項３】
前記モータ、前記第１クラッチ部、前記第１偏心軸、前記第２クラッチ部、前記第２偏心軸は、前記回転軸線の方向に並んで配置されている、
ことを特徴とする請求項２に記載のポンプユニット。
【請求項４】
第１ポンプ及び第２ポンプは、ダイヤフラム式ポンプである、
ことを特徴とする請求項１に記載のポンプユニット。
【請求項５】
前記回転軸及び前記モータは、それぞれ第１回転軸及び第１モータであり、
前記回転軸線を中心に第３回転方向及び前記第３回転方向とは反対の第４回転方向に回転可能な第２回転軸であって、前記回転軸線の方向において一方側にある第３端部及び他方側にある第４端部を有する第２回転軸を有する第２モータと、
空気を送り出すための第３ポンプ及び第４ポンプと、
前記第２回転軸の前記第３端部から前記第３ポンプに駆動を伝達する第３伝達状態と、前記第３端部から前記第３ポンプへ駆動を伝達しない第３非伝達状態と、に遷移可能な第３駆動伝達部と、
前記第２回転軸の前記第４端部から前記第４ポンプに駆動を伝達する第４伝達状態と、前記第４端部から前記第４ポンプへ駆動を伝達しない第４非伝達状態と、に遷移可能な第４駆動伝達部と、を更に備え、
前記第３駆動伝達部は、前記第２回転軸が前記第３回転方向に回転する際に前記第３伝達状態に遷移することで前記第３ポンプを作動させ、前記第２回転軸が前記第４回転方向に回転する際に前記第３非伝達状態に遷移することで前記第３ポンプを作動させないように構成され、
前記第４駆動伝達部は、前記第２回転軸が前記第３回転方向に回転する際に前記第４非伝達状態に遷移することで前記第４ポンプを作動させず、前記第２回転軸が前記第４回転方向に回転する際に前記第４伝達状態に遷移することで前記第４ポンプを作動させるように構成される、
ことを特徴とする請求項１乃至４のいずれか１項に記載のポンプユニット。
【請求項６】
前記第１ポンプ、前記第２ポンプ、前記第３ポンプ及び前記第４ポンプは、空気を排出する第１排出部、第２排出部、第３排出部及び第４排出部をそれぞれ有し、
前記第１排出部に接続され、前記第１排出部から排出された空気が通る第１パイプと、
前記第２排出部に接続され、前記第２排出部から排出された空気が通る第２パイプと、
前記第３排出部に接続され、前記第３排出部から排出された空気が通る第３パイプと、
前記第４排出部に接続され、前記第４排出部から排出された空気が通る第４パイプと、を備え、
前記第１モータは、前記第１回転軸を回転可能に支持する第１筐体を有し、
前記第２モータは、前記第２回転軸を回転可能に支持する第２筐体を有し、
前記第２パイプは、前記回転軸線の方向における位置が前記第２筐体と重複する部分が前記回転軸線の方向に平行に延びるように配置され、
前記第３パイプは、前記回転軸線の方向における位置が前記第１筐体と重複する部分が前記回転軸線の方向に平行に延びるように配置されている、
ことを特徴とする請求項５に記載のポンプユニット。
【請求項７】
前記第１モータ及び前記第３パイプを保持する第１保持部材と、
前記第２モータ及び前記第２パイプを保持する第２保持部材と、を備える、
ことを特徴とする請求項６に記載のポンプユニット。
【請求項８】
前記第２排出部及び前記第３排出部は、前記回転軸線の方向に直交する直交方向に見て、互いに少なくとも一部が重なるように配置されている、
ことを特徴とする請求項６に記載のポンプユニット。
【請求項９】
前記第２排出部及び前記第３排出部は、前記回転軸線の方向において前記第１筐体と前記第２筐体との間に配置されている、
ことを特徴とする請求項６に記載のポンプユニット。
【請求項１０】
前記第１排出部は、前記回転軸線の方向において前記第１筐体に対して前記第２筐体とは反対側に配置され、
前記第４排出部は、前記回転軸線の方向において前記第２筐体に対して前記第１筐体とは反対側に配置されている、
ことを特徴とする請求項６に記載のポンプユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプによって空気を搬送ためのポンプユニットに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、トナーを収容する現像容器と、トナーを収容する補給パックを装着可能な装着部と、を備えたカートリッジを内蔵する画像形成装置が提案されている（特許文献１参照）。装着部に装着された補給パックから排出されたトナーは、カートリッジに設けられたリザーブタンクに一時的に収容され、リザーブタンクから現像容器へと搬送される。リザーブタンクから現像容器へは、スクリュー又はポンプによって流れるエアーによってトナーが搬送される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３４４０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、ポンプユニットの新たな一形態を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、ポンプユニットにおいて、回転軸線を中心に第１回転方向及び前記第１回転方向とは反対の第２回転方向に回転可能な回転軸であって、前記回転軸線の方向において一方側にある第１端部及び他方側にある第２端部を有する回転軸を有するモータと、空気を送り出すための第１ポンプ及び第２ポンプと、前記回転軸の前記第１端部から前記第１ポンプに駆動を伝達する第１伝達状態と、前記第１端部から前記第１ポンプへ駆動を伝達しない第１非伝達状態と、に遷移可能な第１駆動伝達部と、前記回転軸の前記第２端部から前記第２ポンプに駆動を伝達する第２伝達状態と、前記第２端部から前記第２ポンプへ駆動を伝達しない第２非伝達状態と、に遷移可能な第２駆動伝達部と、を備え、前記第１駆動伝達部は、前記回転軸が前記第１回転方向に回転する際に前記第１伝達状態に遷移することで前記第１ポンプを作動させ、前記回転軸が前記第２回転方向に回転する際に前記第１非伝達状態に遷移することで前記第１ポンプを作動させないように構成され、前記第２駆動伝達部は、前記回転軸が前記第１回転方向に回転する際に前記第２非伝達状態に遷移することで前記第２ポンプを作動させず、前記回転軸が前記第２回転方向に回転する際に前記第２伝達状態に遷移することで前記第２ポンプを作動させるように構成される、ことを特徴とする。
【発明の効果】
【０００６】
本発明によると、ポンプユニットの新たな一形態を提供することができる。
【図面の簡単な説明】
【０００７】
本実施の形態に係るポンプユニットを示す斜視図。
（ａ）はポンプユニットを示す平面図、（ｂ）は後述する第１パイプ、第２パイプ、第３パイプ及び第４パイプを取り外したポンプユニットを示す平面図、（ｃ）はポンプユニットを示す正面図。
ポンプユニットを示す分解斜視図。
（ａ）は伝達状態の第４クラッチ部を示す平面図、（ｂ）は非伝達状態の第４クラッチ部を示す平面図。
（ａ）は図２の５Ａ－５Ａ断面を示す断面図、（ｂ）は図５（ａ）から第１偏心軸が９０度回転した状態を示す第１ポンプの断面図、（ｃ）は図５（ｂ）から第１偏心軸が９０度回転した状態を示す第１ポンプの断面図。（ｄ）は図５（ｃ）から第１偏心軸が９０度回転した状態を示す第１ポンプの断面図。
（ａ）は第１パイプを示す断面図、（ｂ）は第１パイプを示す斜視図。
【発明を実施するための形態】
【０００８】
本実施の形態に係るポンプユニット１は、例えば記録材に画像を形成する画像形成装置に設けられる。画像形成装置とは、プリンタ、複写機、ファクシミリ、及び複合機を含み、外部ＰＣから入力された画像情報や原稿から読取った画像情報に基づいて、記録媒体として用いられるシートに画像を形成する装置を指すものとする。また、画像形成装置は、画像形成機能を有する本体に加えて、オプションフィーダ、画像読取装置、シート処理装置等の付属機器が連結される場合があるが、このような付属機器が連結されたシステム全体も画像形成装置の一種である。
【０００９】
画像形成装置は、記録材に画像を形成するための画像形成ユニットを有し、画像形成ユニットは、トナーを収容する現像容器を有するプロセスカートリッジと、現像容器に補給するためのトナーを収容するトナーカートリッジと、を有する。プロセスカートリッジ及びトナーカートリッジは、イエロー、マゼンタ、シアン、ブラックの４色のトナーに対応して、それぞれ４つ設けられている。本実施の形態に係るポンプユニット１は、例えば上記４つのトナーカートリッジに向けて選択的に空気を搬送可能であり、ポンプユニット１から空気が送られたトナーカートリッジからは、トナー及び空気が現像容器に向けて搬送される。
【００１０】

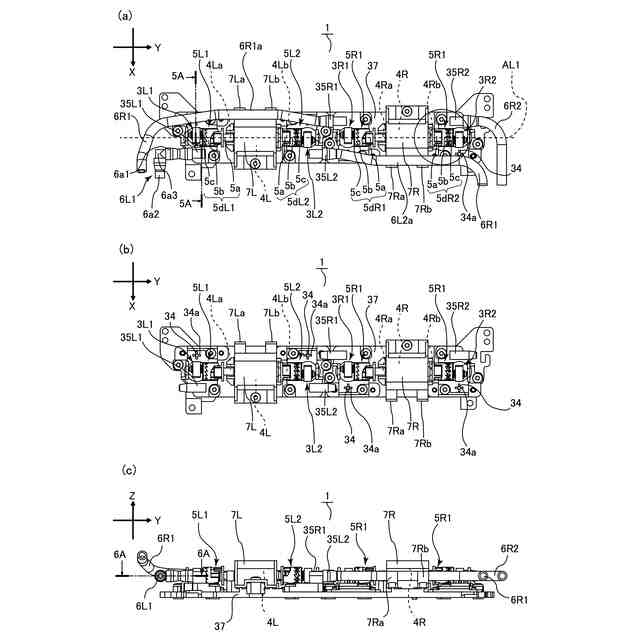

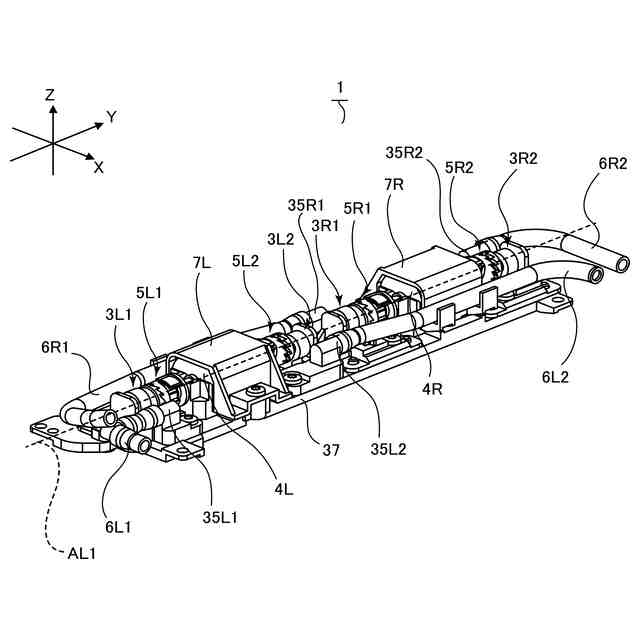

図１は、本実施の形態に係るポンプユニット１を示す斜視図である。図２（ａ）は、ポンプユニット１を示す平面図である。図２（ｂ）は、後述する第１パイプ６Ｌ１、第２パイプ６Ｌ２、第３パイプ６Ｒ１及び第４パイプ６Ｒ２を取り外したポンプユニット１を示す平面図である。図２（ｃ）は、ポンプユニット１を示す正面図である。図３は、ポンプユニット１を示す分解斜視図である。
（【００１１】以降は省略されています）
