公開番号2025134068
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025121004,2021088846
出願日2025-07-18,2021-05-27
発明の名称照明器具
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人きさ特許商標事務所
主分類F21S 8/04 20060101AFI20250904BHJP(照明)
要約【課題】電源部を大型化することなく、電源部の放熱性を向上することが可能な照明器具を提供する。
【解決手段】発光部と、一方の面に発光部が取り付けられる板状のベース部およびベース部の他方の面に取り付けられた複数のフィン部を有するヒートシンク部と、複数のフィン部の先端部に対向して配置された放熱性を有する天板部と、天板部との間に間隔を空けて天板部に固定され、発光部に電力を供給する電源部と、天板部と電源部とに接触した状態で天板部と電源部との間の空間に配置された伝熱部と、を備えるものである。
【選択図】図1
特許請求の範囲【請求項１】
発光部と、
一方の面に前記発光部が取り付けられる板状のベース部および前記ベース部の他方の面に取り付けられた複数のフィン部を有するヒートシンク部と、
前記複数のフィン部の先端部に対向して配置された放熱性を有する天板部と、
前記天板部との間に間隔を空けて前記天板部に固定され、前記発光部に電力を供給する電源部と、
前記天板部と前記電源部とに接触した状態で前記天板部と前記電源部との間の空間に配置された伝熱部と、を備える照明器具。
続きを表示（約 180 文字）【請求項２】
前記伝熱部は、
前記天板部および前記電源部を貫く方向に弾性変形した状態で、前記天板部と前記電源部とに面接触している請求項１に記載の照明器具。
【請求項３】
前記伝熱部は、
前記天板部および前記電源部を貫く方向に弾性変形した状態で、前記天板部と前記電源部との間に固定されている請求項１に記載の照明器具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電源部を備えた照明器具に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、発熱素子を有する光源部と、光源部の上方に配置され、光源部に電源を供給する電源部と、光源部に取り付けられて電源部との間に配置され、複数のフィンを備えたヒートシンク部とを備えた照明器具（例えば、特許文献１参照）がある。特許文献１には、ヒートシンク部と電源部との間に、平面的に見て電源部よりも大きい外形を有する金属製の板部が電源部に固定して配置された照明器具が開示されている。特許文献１では、ヒートシンク部と電源部との間に板部を配置することで、電源部がヒートシンク部の熱を受けにくい構成とし、光源部の熱が電源部に伝達されて電源部の温度が上昇することを抑制するようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６７０９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、光源部の熱が電源部に伝達されて電源部の温度が上昇することを抑制するための構造について開示されているものの、電源部の熱を放散する構造については検討されていない。電源部の熱を放熱するには、電源部の伝熱性を有するケースを大きくして表面積を増やすことが考えられるが、この場合、電源部が大型化するおそれがある。
【０００５】
本開示は、このような点を鑑みなされたもので、電源部を大型化することなく、電源部の放熱性を向上することが可能な照明器具を得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る照明器具は、発光部と、一方の面に発光部が取り付けられる板状のベース部およびベース部の他方の面に取り付けられた複数のフィン部を有するヒートシンク部と、複数のフィン部の先端部に対向して配置された放熱性を有する天板部と、天板部との間に間隔を空けて天板部に固定され、発光部に電力を供給する電源部と、天板部と電源部とに接触した状態で天板部と電源部との間の空間に配置された伝熱部と、を備えるものである。
【発明の効果】
【０００７】
本開示によれば、ヒートシンク部のフィン部の先端部に対向して配置された天板部を有し、天板部と天板部に空間を介して配置された電源部との間に、天板部と電源部とに当接して伝熱部が備えられている。このため、電源部からの発熱を伝熱部により天板部に伝熱し、天板部から放熱することができる。その結果、電源部を大型化することなく放熱性を向上できる。
【図面の簡単な説明】
【０００８】

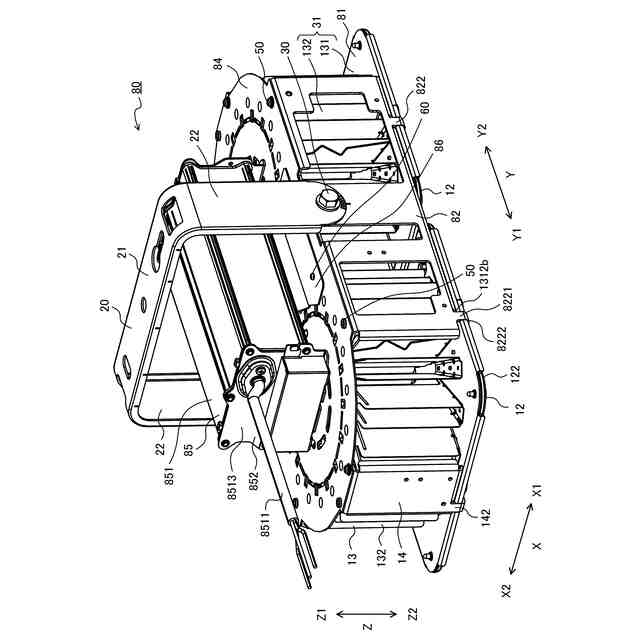

実施の形態１に係る照明器具の斜視図である。
実施の形態１に係る照明器具を下方側から見た分解斜視図である。

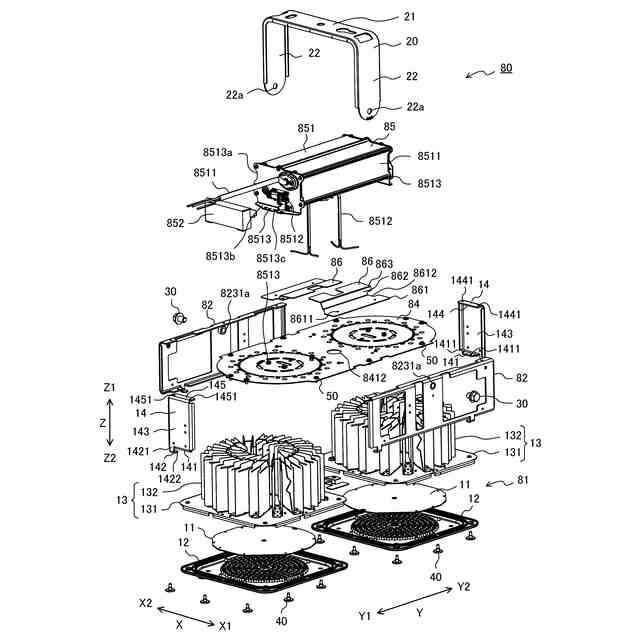

実施の形態１に係る照明器具を上方側から見た分解斜視図である。
実施の形態１に係る照明器具のヒートシンク部の斜視図である。

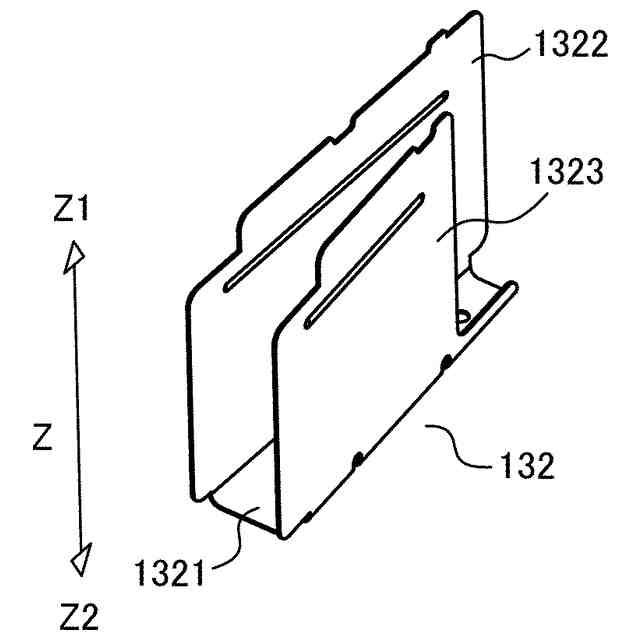

実施の形態１に係る照明器具のヒートシンク部のフィン部の斜視図である。
実施の形態１に係る照明器具の枠部を内側から見た斜視図である。

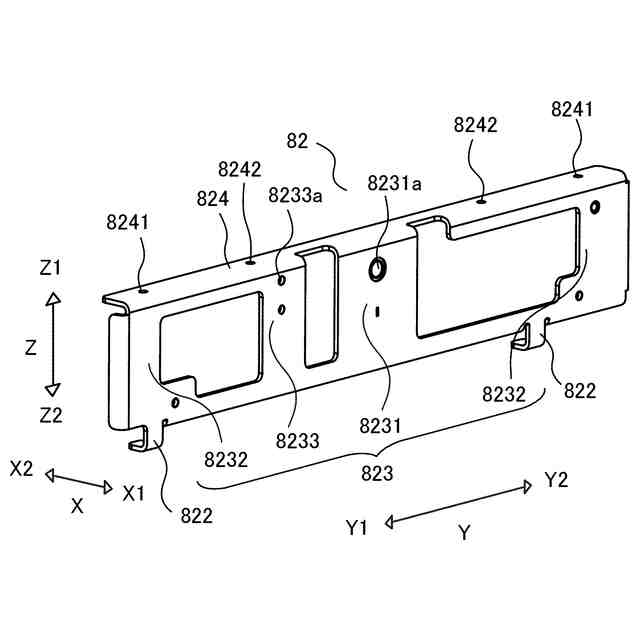

実施の形態１に係る照明器具の枠部を外側から見た斜視図である。
実施の形態１に係る照明器具の天板部の斜視図である。
実施の形態１に係る照明器具の伝熱部の斜視図である。
実施の形態１に係る照明器具の伝熱部の側面図である。
実施の形態１に係る照明器具の側面図である。
【発明を実施するための形態】
【０００９】
図１は、実施の形態１に係る照明器具８０の斜視図である。図２は、実施の形態１に係る照明器具８０を下方側から見た分解斜視図である。図３は、実施の形態１に係る照明器具８０を上方側から見た分解斜視図である。図４は、実施の形態１に係る照明器具８０のヒートシンク部１３の斜視図である。図５は、実施の形態１に係る照明器具８０のヒートシンク部１３のフィン部１３２の斜視図である。図６は、実施の形態１に係る照明器具８０の枠部８２を内側から見た斜視図である。図７は、実施の形態１に係る照明器具８０の枠部８２を外側から見た斜視図である。図８は、実施の形態１に係る照明器具８０の天板部８４の斜視図である。図９は、実施の形態１に係る照明器具８０の伝熱部８６の斜視図である。図１０は、実施の形態１に係る照明器具８０の伝熱部８６の側面図である。図１１は、実施の形態１に係る照明器具８０の側面図である。なお、図１１において電源装置８５の電源脚部８５１３とアーム２０の図示は省略されている。
【００１０】
以下、図１～図１１を参照して照明器具８０について説明する。なお、各図中、同一または相当する部分には、同一符号を付して、その説明を適宜省略または簡略化する。また、各図に記載の構成について、その形状、大きさおよび配置等は、本開示の範囲内で適宜変更することができる。なお、各図中に示す矢印Ｘは照明器具８０の幅方向、矢印Ｙは照明器具８０の奥行方向、矢印Ｚは照明器具８０の高さ方向である上下方向を示す。幅方向ＸにおいてＸ１は右方向、Ｘ２は左方向を示し、奥行方向ＹにおいてＹ１は前方向、Ｙ２は後方向を示し、上下方向ＺにおいてＺ１は上方向、Ｚ２は下方向を示す。以下、適宜これらの方向を用いて説明を行う。なお、説明を簡単にするため、これらの方向を用いず、単に上面または下面ということもある。
（【００１１】以降は省略されています）
