公開番号2025139353
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038243
出願日2024-03-12
発明の名称バンドクランプ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H02G 3/30 20060101AFI20250918BHJP(電力の発電,変換,配電)
要約【課題】汎用化を図ることができるバンドクランプを提供する。
【解決手段】バンドクランプ1は、ワイヤハーネスWHの外周に巻回される帯状部10、及び、帯状部10と一体に形成され、かつ帯状部10が挿通され当該帯状部10を当該帯状部10の延在方向に沿って係止可能である挿通孔12と当該挿通孔12とは別に設けられる嵌合孔15とを含んで構成される本体部11を有する第1部材2と、第1部材2と別体に形成され、かつ嵌合孔15に嵌合する嵌合部20、及び、嵌合部20と一体に形成され、かつ被固定対象4に対して固定可能に形成される固定部21を有する第2部材3と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
配索材の外周に巻回される帯状部、及び、前記帯状部と一体に形成され、かつ前記帯状部が挿通され当該帯状部を当該帯状部の延在方向に沿って係止可能である挿通孔と当該挿通孔とは別に設けられる嵌合孔とを含んで構成される本体部を有する第１部材と、
前記第１部材と別体に形成され、かつ前記嵌合孔に嵌合する嵌合部、及び、前記嵌合部と一体に形成され、かつ被固定対象に対して固定可能に形成される固定部を有する第２部材と、
を備えることを特徴とするバンドクランプ。
続きを表示（約 77 文字）【請求項２】
前記本体部は、
互いに異なる方向に向けて設けられた複数の前記嵌合孔を含む
請求項１に記載のバンドクランプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バンドクランプに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、電線やワイヤハーネスの固定には、バンドクランプが利用されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１６４３７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来のバンドクランプは、アンカーに対してバンドが一体化しているため、取り付け方向が固定される。バンドクランプの取付け位置や状況によって様々な形状のバンドクランプを用意して対応する必要があることから、バンドクランプの種類が多くなり、部品管理が煩雑になることから改善の余地がある。
【０００５】
本発明は、汎用化を図ることができるバンドクランプを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るバンドクランプは、配索材の外周に巻回される帯状部、及び、前記帯状部と一体に形成され、かつ前記帯状部が挿通され当該帯状部を当該帯状部の延在方向に沿って係止可能である挿通孔と当該挿通孔とは別に設けられる嵌合孔とを含んで構成される本体部を有する第１部材と、前記第１部材と別体に形成され、かつ前記嵌合孔に嵌合する嵌合部、及び、前記嵌合部と一体に形成され、かつ被固定対象に対して固定可能に形成される固定部を有する第２部材と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明に係るバンドクランプによれば、汎用化を図ることができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

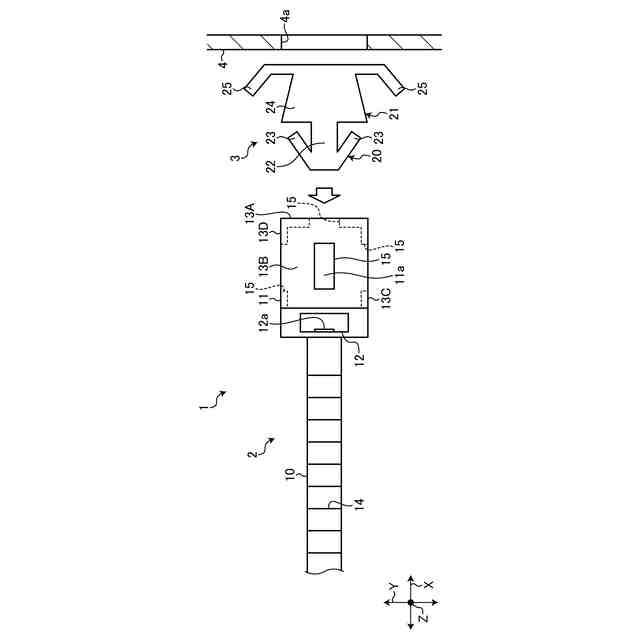

図１は、実施形態に係るバンドクランプの概略構成を示す模式図である。

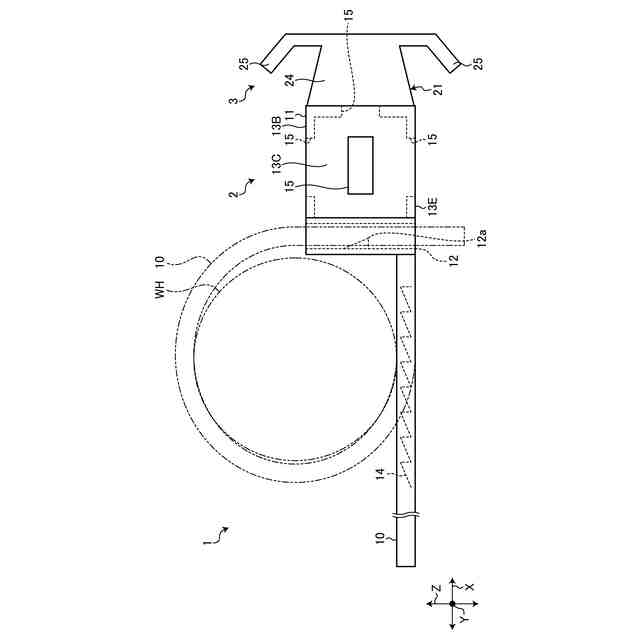

図２は、実施形態に係るバンドクランプの状態変化の一例を示す模式図である。

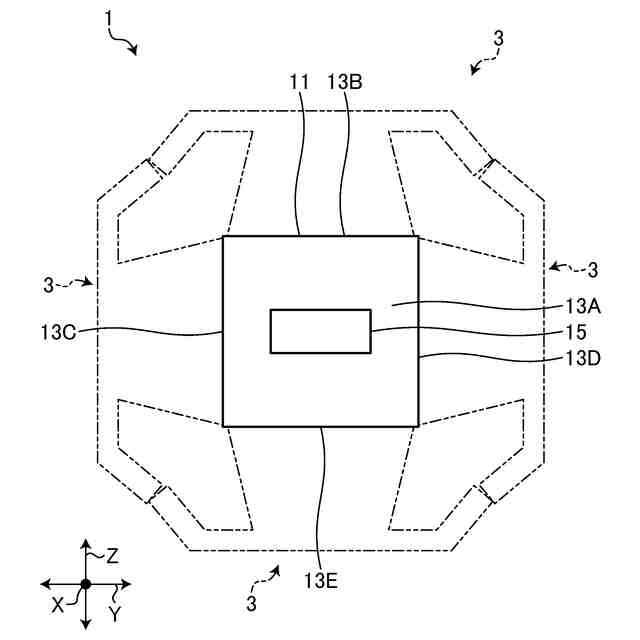

図３は、実施形態に係るバンドクランプを延在方向Ｘから視た状態の模式図である。

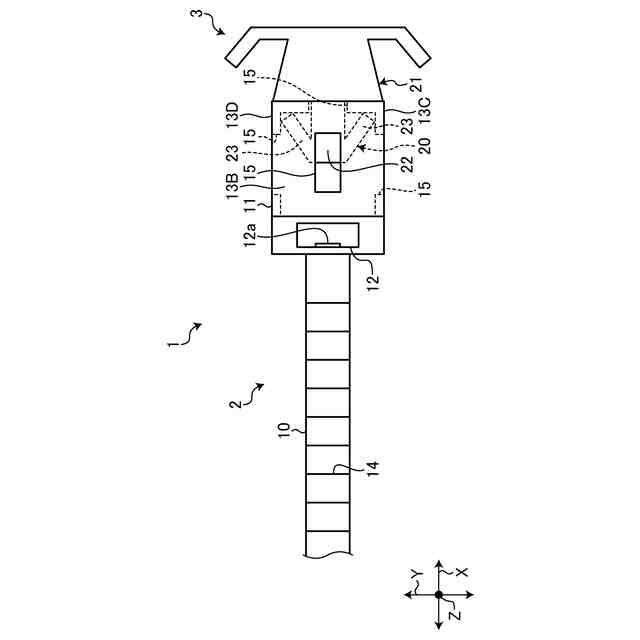

図４は、実施形態における第１部材と第２部材の嵌合状態を示す模式図である。

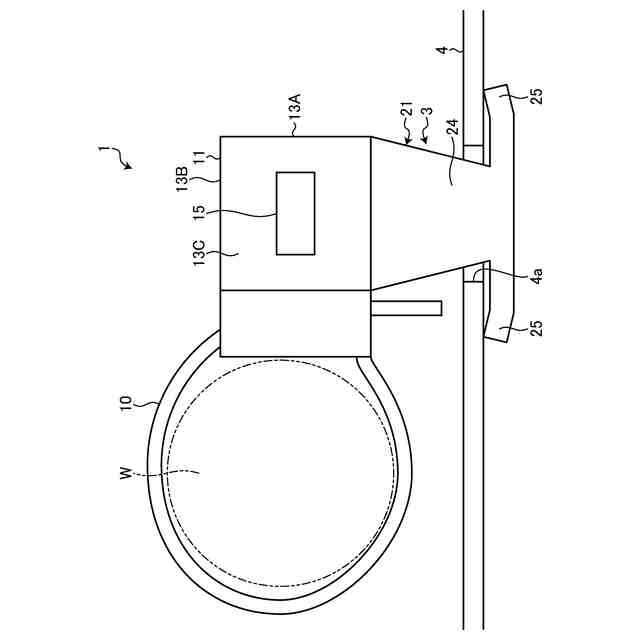

図５は、実施形態に係るバンドクランプの取り付け例を示す模式図である。

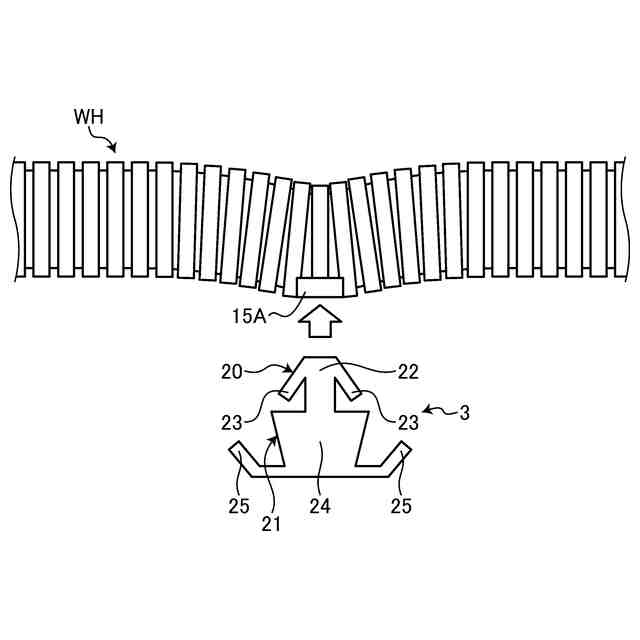

図６は、実施形態における第２部材の適用例を説明するための模式図である。

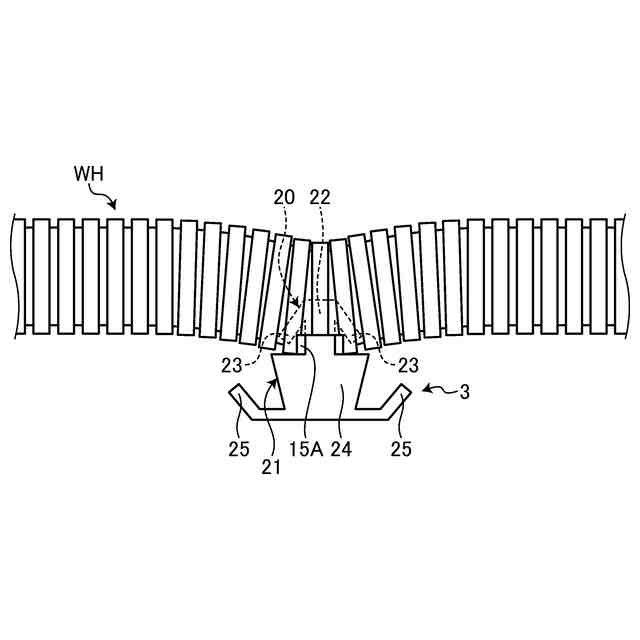

図７は、実施形態における第２部材の適用例を説明するための模式図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態について図面を参照しつつ詳細に説明する。なお、下記実施形態により本発明が限定されるものではない。すなわち、下記実施形態における構成要素には、当業者が容易に想定できるもの、あるいは実質的に同一のものが含まれ、発明の要旨を逸脱しない範囲で、種々の省略、置き換え、変更を行うことができる。
【００１０】
なお、以下の説明において、図示のＸ方向、Ｙ方向、及び、Ｚ方向のうち、Ｘ方向を「延在方向Ｘ」とし、Ｙ方向を「幅方向Ｙ」とし、Ｚ方向を「高さ方向Ｚ」とする。延在方向Ｘと幅方向Ｙと高さ方向Ｚとは、相互に直交する。延在方向Ｘは、バンドクランプ１、第１部材２、及び、第２部材３のそれぞれの延在方向に相当する。幅方向Ｙは、第バンドクランプ１、第１部材２、及び、第２部材３のそれぞれの幅方向に相当する。高さ方向Ｚは、、バンドクランプ１、第１部材２、及び、第２部材３の高さ方向に相当する。以下の説明で用いる各方向は、特に断りのない限り、バンドクランプ１の各部が組み付けられた状態での方向として説明する。
（【００１１】以降は省略されています）
