公開番号2025140524
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039981
出願日2024-03-14
発明の名称管理サーバ、及び管理システム
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類G06Q 50/10 20120101AFI20250919BHJP(計算;計数)
要約【課題】プロジェクターを管理する管理サーバの側で、プロジェクターの起動の可否を判定する。
【解決手段】管理サーバ10は、1以上のプロジェクター20の各々について、プロジェクター20を識別する装置識別情報DIDとプロジェクター20の起動の可否を示す起動可否情報OIとを対応付ける第1の管理情報を管理する管理部111と、第1のプロジェクター20から、第1のプロジェクター20を識別する装置識別情報DIDを含み、第1のプロジェクター20の起動の可否を問い合わせる第1の問い合わせ要求を取得する取得部113と、第1の管理情報を参照して、第1の問い合わせ要求に含まれる装置識別情報DIDに対応する起動可否情報OIを抽出する抽出部114と、抽出部114によって抽出された第1のプロジェクター20の起動の可否を示す起動可否情報OIを出力する出力部115と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
１以上のプロジェクターの各々について、プロジェクターを識別する装置識別情報とプロジェクターの起動の可否を示す起動可否情報とを対応付ける第１の管理情報を管理する管理部と、
第１のプロジェクターから、当該第１のプロジェクターを識別する装置識別情報を含み、当該第１のプロジェクターの起動の可否を問い合わせる第１の問い合わせ要求を取得する取得部と、
前記第１の管理情報を参照して、前記第１の問い合わせ要求に含まれる装置識別情報に対応する起動可否情報を抽出する抽出部と、
前記抽出部によって抽出された前記第１のプロジェクターの起動の可否を示す起動可否情報を出力する出力部と、
を備える管理サーバ。
続きを表示（約 2,000 文字）【請求項２】
前記管理部は、前記１以上のプロジェクターを使用する１以上の使用者が、前記１以上のプロジェクターを使用するために支払った料金の履歴である支払い履歴情報に基づいて、前記起動可否情報を管理する、
請求項１に記載の管理サーバ。
【請求項３】
前記管理部は、前記１以上のプロジェクターを使用する１以上の使用者が、前記１以上のプロジェクターを起動できる時間長である起動可能時間を示す時間情報に基づいて、前記起動可否情報を管理する、
請求項１に記載の管理サーバ。
【請求項４】
請求項１に記載の管理サーバと、
前記第１のプロジェクターと、
を備える管理システムであって、
前記第１のプロジェクターは、
当該第１のプロジェクターの使用者の操作に基づいて、前記第１の問い合わせ要求を生成する生成部と、
前記管理サーバに前記第１の問い合わせ要求を送信し、前記管理サーバから前記起動可否情報を含む第１の問い合わせ応答を受信する通信制御部と、
前記通信制御部が受信した前記第１の問い合わせ応答に基づいて、前記第１のプロジェクターの起動に関する起動処理を実行する起動処理部と、
を備える管理システム。
【請求項５】
前記通信制御部が、前記管理サーバに前記第１の問い合わせ要求を送信できなかった場合、前記起動処理部は、前記第１のプロジェクターのコンテンツ投写機能を使用できない状態とする、
請求項４に記載の管理システム。
【請求項６】
前記通信制御部が、前記管理サーバから前記第１の問い合わせ応答を受信できなかった場合、前記起動処理部は、前記第１のプロジェクターのコンテンツ投写機能を使用できない状態とする、
請求項４に記載の管理システム。
【請求項７】
前記１以上のプロジェクターの第１の使用期限を設定する設定部と、
現在の時点が、前記第１の使用期限を徒過したか否かを判定する第１判定部と、
を更に備え、
前記第１判定部によって、現在の時点が、前記第１のプロジェクターの前記第１の使用期限を徒過したと判定された場合、前記設定部は、前記支払い履歴情報に応じて、前記第１の使用期限よりも遅い第２の使用期限を設定し、前記管理部は、前記第１のプロジェクターの前記第２の使用期限に基づいて、前記第１のプロジェクターに対応する起動可否情報を管理する、
請求項２に記載の管理サーバ。
【請求項８】
請求項２に記載の管理サーバと、
前記１以上の使用者に関する情報を管理する情報管理装置と、
を備える管理システムであって、
前記支払い履歴情報は、前記１以上の使用者を識別する使用者識別情報を含み、
前記情報管理装置は、
１以上のプロジェクターの各々について、前記支払い履歴情報を管理する管理部と、
前記管理サーバから、前記第１のプロジェクターの使用者を識別する使用者識別情報を含み、前記第１のプロジェクターの使用者に対応する支払い履歴情報を問い合わせる第２の問い合わせ要求を取得する取得部と、
前記第１のプロジェクターの使用者を識別する使用者識別情報を用いて、前記管理部によって管理される支払い履歴情報を参照することで、前記第１のプロジェクターの使用者に対応する支払い履歴情報を抽出する抽出部と、
前記抽出部によって抽出された、前記第１のプロジェクターの使用者に対応する支払い履歴情報を含む第２の問い合わせ応答を前記管理サーバに送信する通信制御部と、
を備える、管理システム。
【請求項９】
現在の時点が、前記管理サーバのメンテナンス期間内にあるか否かを判定する第２判定部を更に備え、
前記第２判定部によって、現在の時点が、前記メンテナンス期間内にあると判定された場合、前記管理部は、前記第１のプロジェクターの装置識別情報と、前記第１のプロジェクターの起動の可否が可であることを示す起動可否情報とを対応付ける、
請求項１に記載の管理サーバ。
【請求項１０】
前記第１のプロジェクターは、当該第１のプロジェクターの第３の使用期限を、当該第１のプロジェクターの使用者に通知する通知部を更に備え、
前記通信制御部が、前記管理サーバから前記第１の問い合わせ応答を受信できなかった場合、
前記起動処理部は、前記第１のプロジェクターを起動し、
前記通知部は、前記第３の使用期限を、当該第１のプロジェクターの使用者に通知する、
請求項４に記載の管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、管理サーバ、及び管理システムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、プロジェクターの起動の可否を判定する管理システムが用いられてきた。例えば、特許文献１に係るプロジェクターの制御方法において、プロジェクターが所定の位置に設定されていないとプロジェクターが判断した場合、当該プロジェクターは、管理サーバに、当該プロジェクターの所定の識別情報を送信する。当該プロジェクターから管理サーバに識別情報を送信できた場合には、当該プロジェクターは、プロジェクター機能を動作させる。一方、当該プロジェクターから管理サーバに識別情報を送信できなかった場合には、当該プロジェクターは、プロジェクター機能を停止させる。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１０９９４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に係る制御方法においては、プロジェクターの側で、プロジェクターの起動の可否を判定していた。しかし、プロジェクターの側ではなく、管理サーバの側がプロジェクターの起動の可否を判定することが必要である場合、特許文献１に係る制御方法を使用することはできなかった。
【課題を解決するための手段】
【０００５】
本発明の一態様に係る管理サーバは、１以上のプロジェクターの各々について、プロジェクターを識別する装置識別情報とプロジェクターの起動の可否を示す起動可否情報とを対応付ける第１の管理情報を管理する管理部と、第１のプロジェクターから、当該第１のプロジェクターを識別する装置識別情報を含み、当該第１のプロジェクターの起動の可否を問い合わせる第１の問い合わせ要求を取得する取得部と、前記第１の管理情報を参照して、前記第１の問い合わせ要求に含まれる装置識別情報に対応する起動可否情報を抽出する抽出部と、前記抽出部によって抽出された前記第１のプロジェクターの起動の可否を示す起動可否情報を出力する出力部と、を備える。
【０００６】
本発明の一態様に係る管理システムは、上述の管理サーバと、前記第１のプロジェクターと、を備える管理システムであって、前記第１のプロジェクターは、当該第１のプロジェクターの使用者の操作に基づいて、前記第１の問い合わせ要求を生成する生成部と、前記管理サーバに前記第１の問い合わせ要求を送信し、前記管理サーバから前記起動可否情報を含む第１の問い合わせ応答を受信する通信制御部と、前記通信制御部が受信した前記第１の問い合わせ応答に基づいて、前記第１のプロジェクターの起動に関する起動処理を実行する起動処理部と、を備える。
【図面の簡単な説明】
【０００７】
管理システム１の全体構成を示す説明図である。

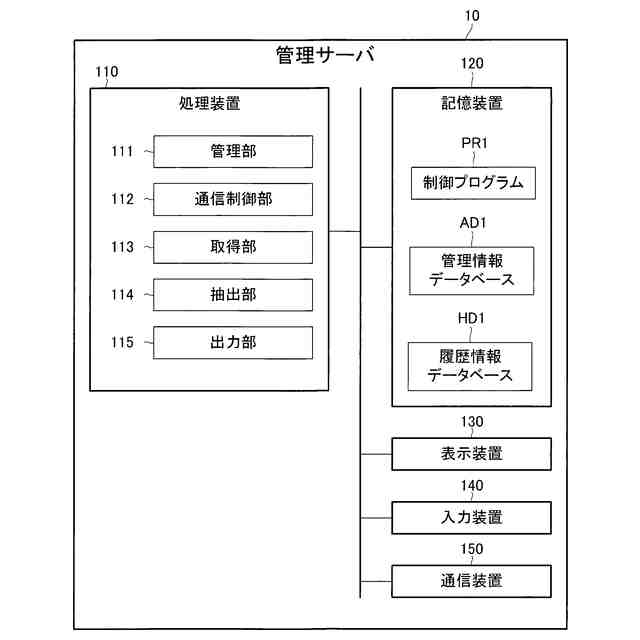

管理サーバ１０の構成例を示すブロック図である。
管理情報データベースＡＤ１の構成例を示す図である。

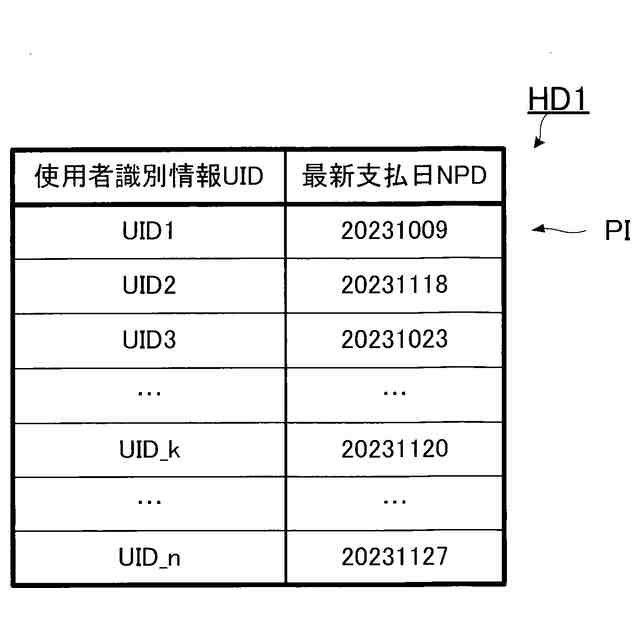

履歴情報データベースＨＤ１の構成例を示す図である。

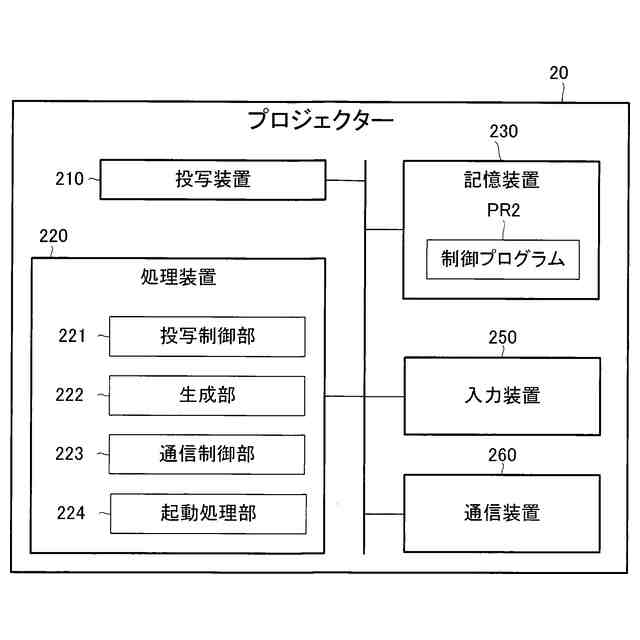

プロジェクター２０の構成を示すブロック図である。

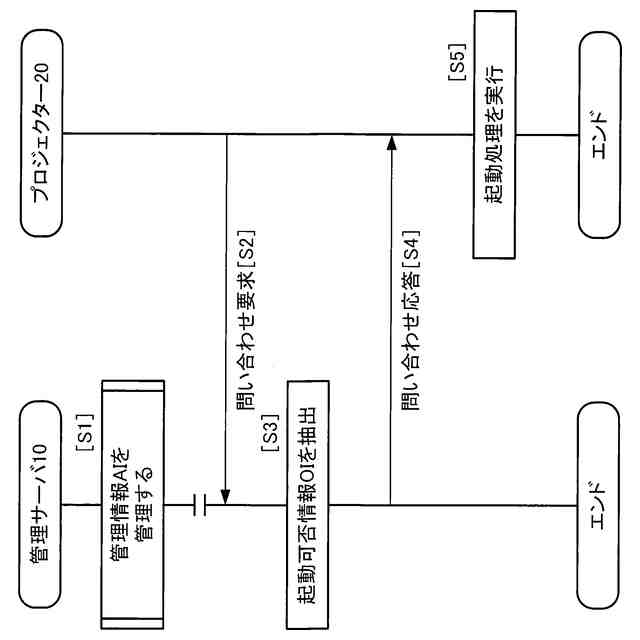

管理システム１の動作を示すシーケンス図である。

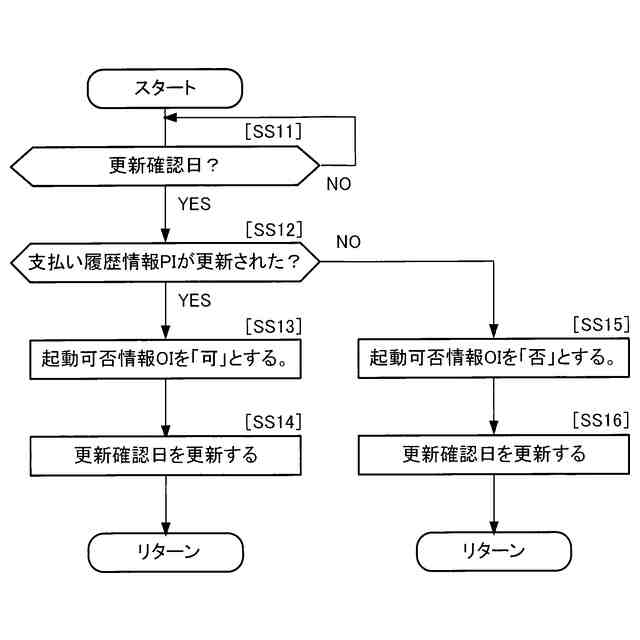

ステップＳ１を構成するサブステップを示すフローチャートである。
管理サーバ１０Ａの構成例を示すブロック図である。

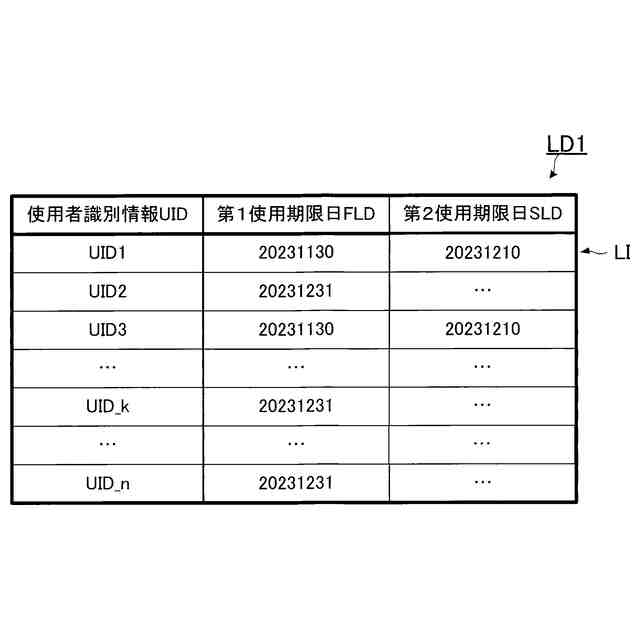

期限情報データベースＬＤ１の構成例を示す図である。
ステップＳ１を構成するサブステップを示すフローチャートである。
管理システム１Ｂの全体構成を示す図である。
情報管理装置３０の構成例を示すブロック図である。
管理システム１Ｂの動作を示すシーケンス図である。
管理サーバ１０Ｃの構成例を示すブロック図である。
管理システム１Ｃの動作を示すシーケンス図である。
ステップＳ４２を構成するサブステップを示すフローチャートである。
プロジェクター２０Ｄの構成を示すブロック図である。
プロジェクター２０Ｄの動作を示すフローチャートである。
管理サーバ１０Ｅの構成例を示すブロック図である。
時間情報データベースＴＤ１の構成例を示す図である。
プロジェクター２０Ｅの構成例を示すブロック図である。
情報管理装置３０Ｅの構成例を示すブロック図である。
履歴情報データベースＨＤ３Ｅの構成例を示す図である。
管理システム１Ｅの動作を示すシーケンス図である。
管理システム１Ｅの動作を示すシーケンス図である。
管理システム１Ｅの動作を示すシーケンス図である。
【発明を実施するための形態】
【０００８】
１：第１実施形態
以下、図１～図７を参照しながら、第１実施形態に係る管理システム１について説明する。なお、各図において、各部の寸法及び縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施形態は、好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００９】
１－１：全体構成
図１は、本実施形態に係る管理システム１の全体構成を示す図である。管理システム１は、管理サーバ１０と、ｎ台のプロジェクター２０［１］～プロジェクター２０［ｎ］と、を備える。ｎは、１以上の整数である。管理サーバ１０と、ｎ台のプロジェクター２０［１］～プロジェクター２０［ｎ］とは、通信網ＮＥＴを介して、互いに通信可能に接続される。また、図１において、ユーザＵ［１］～ユーザＵ［ｎ］は、プロジェクター２０［１］～プロジェクター２０［ｎ］を使用する。ユーザＵ［１］～ユーザＵ［ｎ］とプロジェクター２０［１］～プロジェクター２０［ｎ］とは、互いに１対１に対応する。また、ユーザＵ［ｋ］は、プロジェクター２０［ｋ］を使用する。ｋは、１以上ｎ以下の整数である。なお、以下では、必要に応じて、ユーザＵ［ｋ］を、ユーザＵ［１］～ユーザＵ［ｎ］の代表例として、プロジェクター２０［ｋ］を、プロジェクター２０［１］～プロジェクター２０［ｎ］の代表例として使用することがある。また、以下では、必要に応じて、ユーザＵ［１］～ユーザＵ［ｎ］の総称として、「ユーザＵ」なる表現を、プロジェクター２０［１］～プロジェクター２０［ｎ］の総称として、「プロジェクター２０」なる表現を用いることがある。
【００１０】
管理サーバ１０は、ｎ台のプロジェクター２０［１］～プロジェクター２０［ｎ］を管理するサーバである。本実施形態において、管理サーバ１０は、主として、プロジェクター２０［１］～プロジェクター２０［ｎ］の各々の起動の可否を管理する。一例として、管理サーバ１０は、プロジェクター２０［１］～プロジェクター２０［ｎ］を管理する管理法人が運用する。
（【００１１】以降は省略されています）
