公開番号2025145774
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046153
出願日2024-03-22
発明の名称プロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/14 20060101AFI20250926BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】プロジェクターにおいて、部品数を減らし、大型化を抑える。
【解決手段】実施形態のプロジェクターは、第1光を射出する第1光源と、第1光とは異なる波長帯の第2光を射出する第2光源と、第1光源からの第1光が入射する第1入射端と第1光を射出する第1射出端とを有する第1導光素子と、第2光源からの第2光が入射する第2入射端と第2光を射出する第2射出端とを有する第2導光素子と、第1導光素子からの第1光を画像情報に基づいて変調する第1光変調素子と、第2導光素子からの第2光を画像情報に基づいて変調する第2光変調素子と、第1光変調素子からの第1光と第2光変調素子からの第2光とを合成して射出する光合成素子と、光合成素子から射出される光を投射する投射光学系と、を備える。第2導光素子の分光反射率は、第1導光素子の分光反射率と同じである。
【選択図】図1
特許請求の範囲【請求項１】
第１波長帯の第１光を射出する第１光源と、
前記第１波長帯とは異なる第２波長帯の第２光を射出する第２光源と、
前記第１光源から射出される前記第１光が入射する第１入射端と前記第１光を射出する第１射出端とを有する第１導光素子と、
前記第２光源から射出される前記第２光が入射する第２入射端と前記第２光を射出する第２射出端とを有する第２導光素子と、
前記第１導光素子から射出される前記第１光を画像情報に基づいて変調する第１光変調素子と、
前記第２導光素子から射出される前記第２光を画像情報に基づいて変調する第２光変調素子と、
前記第１光変調素子から射出される前記第１光と前記第２光変調素子から射出される前記第２光とを合成して射出する光合成素子と、
前記光合成素子から射出される光を投射する投射光学系と、
を備え、
前記第２導光素子の分光反射率は前記第１導光素子の分光反射率と同じである、
プロジェクター。
続きを表示（約 1,300 文字）【請求項２】
前記第１波長帯及び前記第２波長帯とは異なる第３波長帯の第３光を射出する第３光源と、
前記第３光源から射出された前記第３光が入射する第３入射端と前記第３光を射出する第３射出端とを有する第３導光素子と、
前記第３導光素子から射出される前記第３光を画像情報に基づいて変調する第３光変調素子と、
をさらに備え、
前記光合成素子は前記第３光変調素子から射出される前記第３光をさらに合成して射出し、
前記第３導光素子の分光反射率は前記第１導光素子の分光反射率及び前記第２導光素子の分光反射率と同じである、
請求項１に記載のプロジェクター。
【請求項３】
前記第１光は青色光であり、
前記第２光は緑色光であり、
前記第３光は赤色光である、
請求項２に記載のプロジェクター。
【請求項４】
前記第１波長帯は４６７ｎｍを含み、
前記第２波長帯は５３２ｎｍを含み、
前記第３波長帯は６３０ｎｍを含む、
請求項３に記載のプロジェクター。
【請求項５】
前記第１導光素子の分光反射率において反射率が最大である波長帯は５５５ｎｍを含む、
請求項４に記載のプロジェクター。
【請求項６】
前記第１光源及び前記第２光源は窒化ガリウム系半導体材料を含み、
前記第３光源はアルミニウムガリウムインジウムリンを含み、
前記第１導光素子の分光反射率において反射率が最大である波長帯は赤色波長帯であり、
前記第２導光素子の分光反射率において反射率が最大である波長帯は赤色波長帯であり、
前記第３導光素子の分光反射率において反射率が最大である波長帯は赤色波長帯である、
請求項３又は請求項４に記載のプロジェクター。
【請求項７】
前記第１導光素子は前記第１光を反射する第１反射膜を有する複数の第１基材を有し、
前記第２導光素子は前記第２光を反射する第２反射膜を有する複数の第２基材を有し、
前記第３導光素子は前記第３光を反射する第３反射膜を有する複数の第３基材を有し、
前記第１反射膜、前記第２反射膜、及び、前記第３反射膜の分光反射率は同じである、
請求項２から請求項５の何れか一項に記載のプロジェクター。
【請求項８】
前記第１導光素子及び前記第２導光素子はアルミニウム、銀、ガラスのうちの少なくとも何れか１つを含む、
請求項１から請求項５の何れか一項に記載のプロジェクター。
【請求項９】
前記第１導光素子及び前記第２導光素子の形状は同じである、
請求項１から請求項５の何れか一項に記載のプロジェクター。
【請求項１０】
前記第１導光素子の断面形状は矩形状であり、
前記第２導光素子の断面形状は矩形状である、
請求項９に記載のプロジェクター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクターに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、３原色の各色光の画像光を生成する光変調装置として３枚の液晶パネルを備えるプロジェクター、すなわち３板式のプロジェクターが知られている。例えば、特許文献１には、光源部と分離合成素子とを有する光源装置と、照明光学系と、色分離合成光学系と、投射光学系と、を備えたプロジェクターが開示されている。光源部は、蛍光体の励起光を射出する。分離合成素子は、光源部から射出された光の一部を蛍光体に入射させ、光源部から射出された光の他の一部を拡散体に入射させて拡散体で反射させる。照明光学系は、光源装置から射出される光を照明する。色分離合成光学系は、照明光学系から射出される光に対して色分離及び色合成を行う。投射光学系は、色合成された画像光をスクリーン等の画像表示面に拡大投射する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０７９８２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されている３板式のプロジェクターでは、光源装置で白色光が生成された後に、光源装置よりも後段に配置されている色分離合成光学系によって白色光が色光毎に分離される。そのため、特許文献１に開示されているプロジェクターは、光源装置に加えて、色分離合成光学系をさらに備える必要がある。その結果、部品数が増え、プロジェクターの大型化につながる可能性がある。すなわち、３板式のプロジェクターにおいて、部品数を減らし、大型化を抑える対策が望まれている。
【課題を解決するための手段】
【０００５】
本発明の一つの態様のプロジェクターは、第１波長帯の第１光を射出する第１光源と、第１波長帯とは異なる第２波長帯の第２光を射出する第２光源と、第１光源から射出された第１光が入射する第１入射端と第１光を射出する第１射出端とを有する第１導光素子と、第２光源から射出された第２光が入射する第２入射端と第２光を射出する第２射出端とを有する第２導光素子と、第１導光素子から射出される第１光を画像情報に基づいて変調する第１光変調素子と、第２導光素子から射出される第２光を画像情報に基づいて変調する第２光変調素子と、第１光変調素子から射出される第１光と第２光変調素子から射出される第２光とを合成して射出する光合成素子と、光合成素子から射出される光を投射する投射光学系と、を備える。第２反射膜の分光反射率は、第１反射膜の分光反射率と同じである。
【図面の簡単な説明】
【０００６】

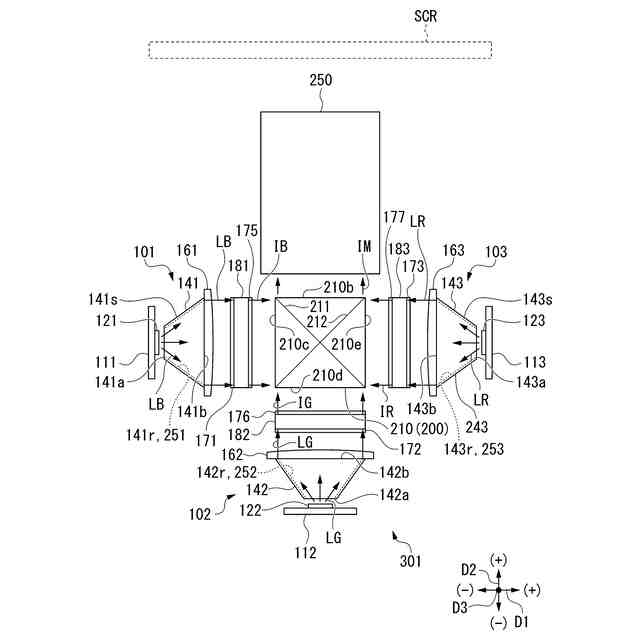

一実施形態のプロジェクターの構成を示す概略図である。

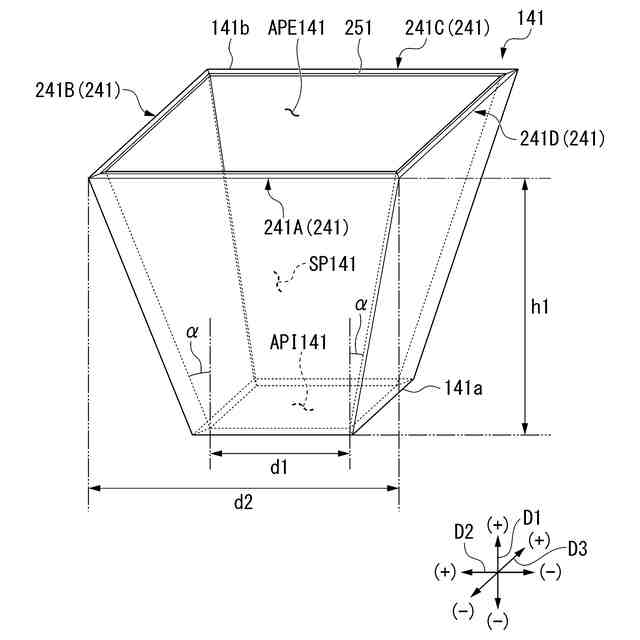

図１のプロジェクターの青色光射出部の導光素子の斜視図である。

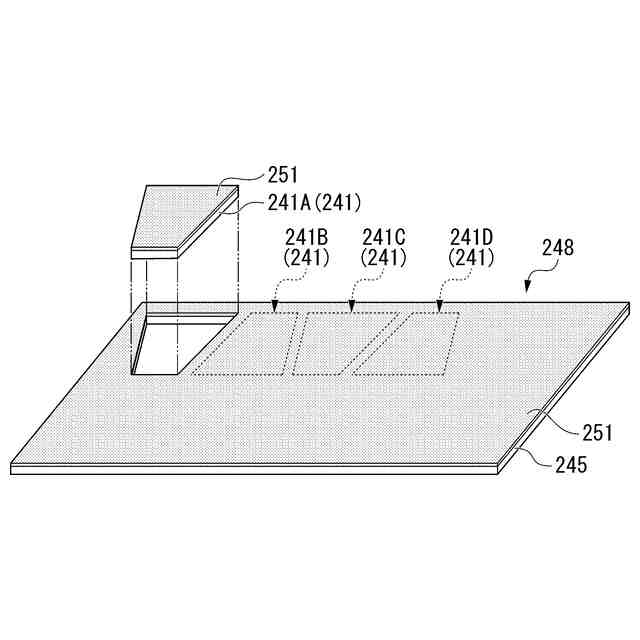

図２の導光素子の板状部材及び反射膜に関する概略図である。

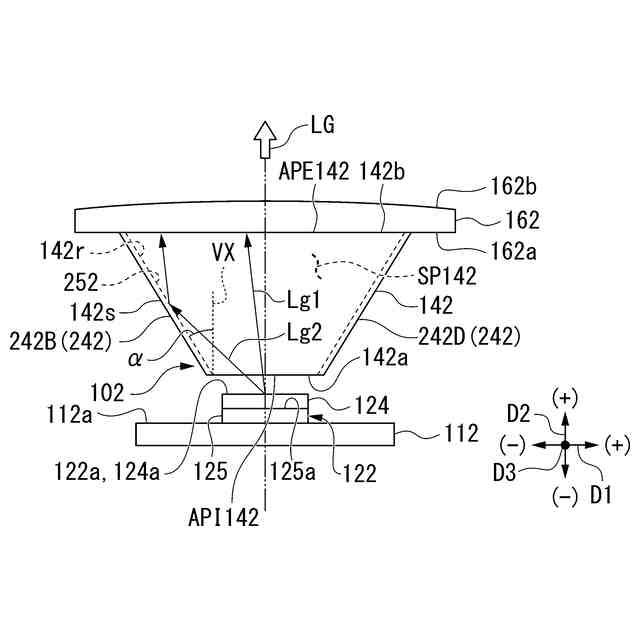

図１のプロジェクターの緑色光射出部の概略図である。

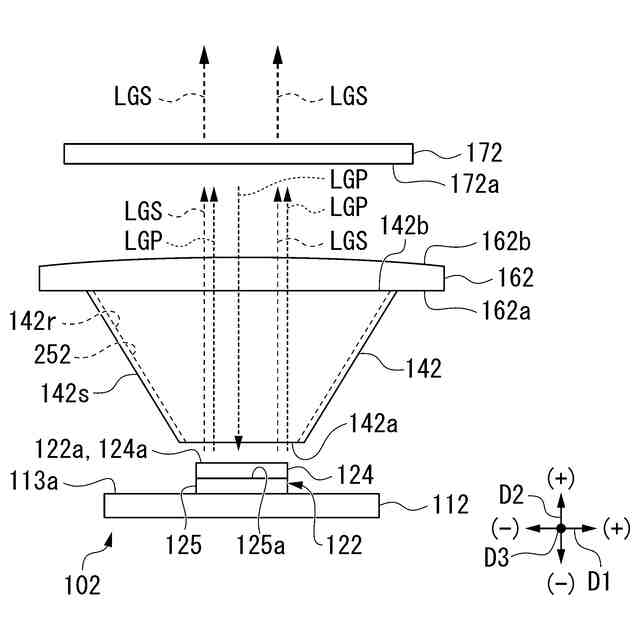

図１のプロジェクターの緑色光射出部及び入射側偏光素子の概略図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施形態について、図面を参照して説明する。各図面では、各構成要素を見やすくするために、構成要素によって寸法の縮尺が変更されている場合がある。
【０００８】
先ず、本発明の一実施形態について、図１から図５を参照して説明する。図１は、本発明の一実施形態のプロジェクター３０１の構成を示す概略図である。プロジェクター３０１は、光変調装置として３枚の液晶パネルを備える画像表示装置であり、所謂、３板式のプロジェクターである。図１に示すように、プロジェクター３０１は、青色光射出部１０１と、緑色光射出部１０２と、赤色光射出部１０３と、入射側偏光素子１７１，１７２，１７３と、光変調素子１８１，１８２，１８３と、射出側偏光素子１７５，１７６，１７７と、光合成素子２００と、投射光学系２５０と、を備える。
【０００９】
青色光射出部１０１は、青色光ＬＢを射出する。以下の説明では、青色光射出部１０１から射出される青色光ＬＢの光軸に平行な軸を方向を、Ｄ１方向とする。Ｄ１方向における一方の側を－Ｄ１側とし、Ｄ１方向における－Ｄ１側とは反対側を＋Ｄ１側とする。青色光ＬＢの光軸を含む面内でＤ１方向に直交する方向を、Ｄ２方向とする。Ｄ２方向における一方の側を－Ｄ２側とし、Ｄ２方向における－Ｄ２側とは反対側を＋Ｄ２側とする。Ｄ１方向及びＤ２方向に直交する方向をＤ３方向とする。青色光射出部１０１から射出された青色光ＬＢは、Ｄ１方向に沿って＋Ｄ１側に進行する。
【００１０】
青色光射出部１０１は、光源１２１と、導光素子１４１と、平行化素子１６１と、を有する。光源１２１は、基板１１１に支持されている。光源１２１は、基板１１１においてＤ２方向及びＤ３方向を含む面に平行な板面のうちで＋Ｄ１側の板面に設けられている。光源１２１の発光面は、Ｄ２方向及びＤ３方向を含む面に略平行に配置され、光源１２１において基板１１１の＋Ｄ１側の板面に接する面とはＤ１方向で反対側の面である。光源１２１は、第１光源に相当し、可視波長帯における青色波長帯の青色光ＬＢを射出する。青色波長帯は、第１波長帯に相当する。青色光ＬＢは、第１光に相当する。青色光ＬＢは、光源１２１の発光面の中心を通ってＤ１方向に平行な軸を中心として、所定の放射角に応じて、光源１２１の発光面から発散し、＋Ｄ１側に射出される。青色波長帯は、例えば、４３０ｎｍ～５００ｎｍの波長帯であり、好ましくは、４６７ｎｍを含む。
（【００１１】以降は省略されています）
