公開番号2025140487
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039919
出願日2024-03-14
発明の名称電子機器、電子機器の制御方法及びプログラム
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G06F 3/041 20060101AFI20250919BHJP(計算;計数)
要約【課題】操作検出感度のばらつきを低減する。
【解決手段】電子機器は、筐体と、センサ面を有するタッチセンサであって、センサ面が筐体の内壁面に対向するように筐体の内部に配置され、筐体の操作面に対する操作手段の接触をそれぞれ検出する複数の領域を有するタッチセンサと、を備え、複数の領域のそれぞれにおけるセンサ面に垂直な方向についてのセンサ面から操作面までの距離の代表値は、少なくとも2つの領域について互いに異なり、複数の領域のそれぞれにおけるセンサ感度は、距離の代表値が大きい領域ほど高くなるように設定されている。
【選択図】図4
特許請求の範囲【請求項１】
筐体と、
センサ面を有するタッチセンサであって、前記センサ面が前記筐体の内壁面に対向するように前記筐体の内部に配置され、前記筐体の操作面に対する操作手段の接触をそれぞれ検出する複数の領域を有する前記タッチセンサと、
を備え、
前記複数の領域のそれぞれにおける前記センサ面に垂直な方向についての前記センサ面から前記操作面までの距離の代表値は、少なくとも２つの領域について互いに異なり、
前記複数の領域のそれぞれにおけるセンサ感度は、前記距離の前記代表値が大きい領域ほど高くなるように設定されている、
電子機器。
続きを表示（約 1,300 文字）【請求項２】
前記タッチセンサは、前記複数の領域のそれぞれにおいて、前記操作手段の前記センサ面への接近に応じて変化する静電容量に対応する値と、前記複数の領域のそれぞれに対応付けられて予め定められている閾値と、の大小関係に基づいて前記操作面に対する前記操作手段の接触を検出し、
前記複数の領域に対応する複数の前記閾値は、前記少なくとも２つの領域について互いに異なる、
請求項１に記載の電子機器。
【請求項３】
前記タッチセンサにおける前記複数の領域のそれぞれは、各領域の前記センサ面と前記操作手段との間の前記静電容量に対応する値が当該領域に対応する前記閾値以上となった場合に、前記操作面に対する前記操作手段の接触を検出し、
前記複数の領域のそれぞれに対応する前記閾値は、前記距離の前記代表値が大きい領域に対応する前記閾値ほど小さい、
請求項２に記載の電子機器。
【請求項４】
前記センサ面は平面であり、前記操作面は非平面である、
請求項１に記載の電子機器。
【請求項５】
前記操作面は、前記センサ面に垂直な方向から見て前記複数の領域と重なる範囲にわたって湾曲している、
請求項４に記載の電子機器。
【請求項６】
前記操作面は、前記センサ面に垂直な方向から見て、前記複数の領域のうち隣り合う領域の境界と重なる部分において段差を有する、
請求項４に記載の電子機器。
【請求項７】
前記複数の領域のそれぞれにおける前記センサ感度を、前記距離の前記代表値が大きい領域ほど高くなるように設定する制御部を備える、
請求項１に記載の電子機器。
【請求項８】
筐体と、センサ面を有するタッチセンサであって、前記センサ面が前記筐体の内壁面に対向するように前記筐体の内部に配置され、前記筐体の操作面に対する操作手段の接触をそれぞれ検出する複数の領域を有する前記タッチセンサと、を備え、前記複数の領域のそれぞれにおける前記センサ面に垂直な方向についての前記センサ面から前記操作面までの距離の代表値が、少なくとも２つの領域について互いに異なる電子機器のコンピュータが実行する前記電子機器の制御方法であって、
前記複数の領域のそれぞれにおけるセンサ感度を、前記距離の前記代表値が大きい領域ほど高くなるように設定する、
電子機器の制御方法。
【請求項９】
筐体と、センサ面を有するタッチセンサであって、前記センサ面が前記筐体の内壁面に対向するように前記筐体の内部に配置され、前記筐体の操作面に対する操作手段の接触をそれぞれ検出する複数の領域を有する前記タッチセンサと、を備え、前記複数の領域のそれぞれにおける前記センサ面に垂直な方向についての前記センサ面から前記操作面までの距離の代表値が、少なくとも２つの領域について互いに異なる電子機器のコンピュータを、
前記複数の領域のそれぞれにおけるセンサ感度を、前記距離の前記代表値が大きい領域ほど高くなるように設定する制御手段、
として機能させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器、電子機器の制御方法及びプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、筐体のうち表示部以外の位置に、ユーザのタッチ操作を検出するタッチ操作部が設けられた電子機器がある（例えば、特許文献１）。このタッチ操作部は、筐体の内部に位置するタッチセンサを備え、当該タッチセンサにより、操作面としての筐体表面に対する操作手段の接触を検出する。
【先行技術文献】
【特許文献】
【０００３】
特表２０２０－５１０２５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、筐体の表面が湾曲していたり凹凸を有していたりすると、タッチセンサのセンサ面から筐体の操作面までの距離が不均一となることに起因して、タッチ位置によって操作検出感度が異なってしまうという課題がある。
【０００５】
本発明は、操作検出感度のばらつきを低減することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る電子機器は、
筐体と、
センサ面を有するタッチセンサであって、前記センサ面が前記筐体の内壁面に対向するように前記筐体の内部に配置され、前記筐体の操作面に対する操作手段の接触をそれぞれ検出する複数の領域を有する前記タッチセンサと、
を備え、
前記複数の領域のそれぞれにおける前記センサ面に垂直な方向についての前記センサ面から前記操作面までの距離の代表値は、少なくとも２つの領域について互いに異なり、
前記複数の領域のそれぞれにおけるセンサ感度は、前記距離の前記代表値が大きい領域ほど高くなるように設定されている。
【発明の効果】
【０００７】
本発明によれば、操作検出感度のばらつきを低減することができる。
【図面の簡単な説明】
【０００８】

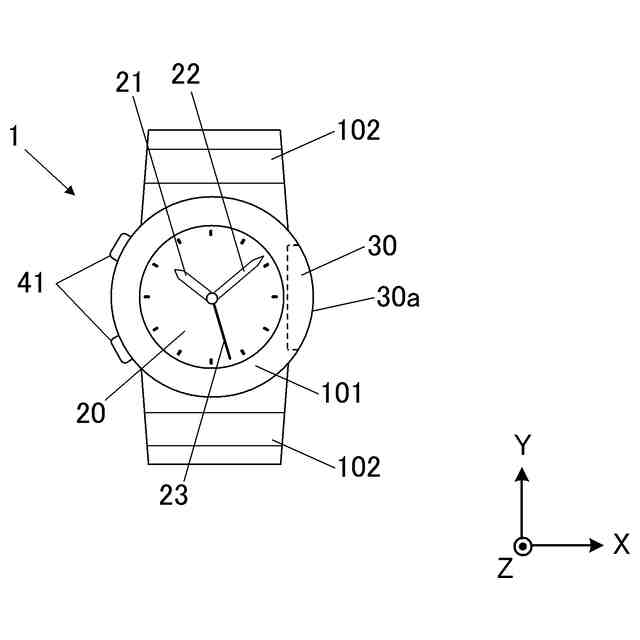

電子時計の正面図である。
電子時計の側面図である。

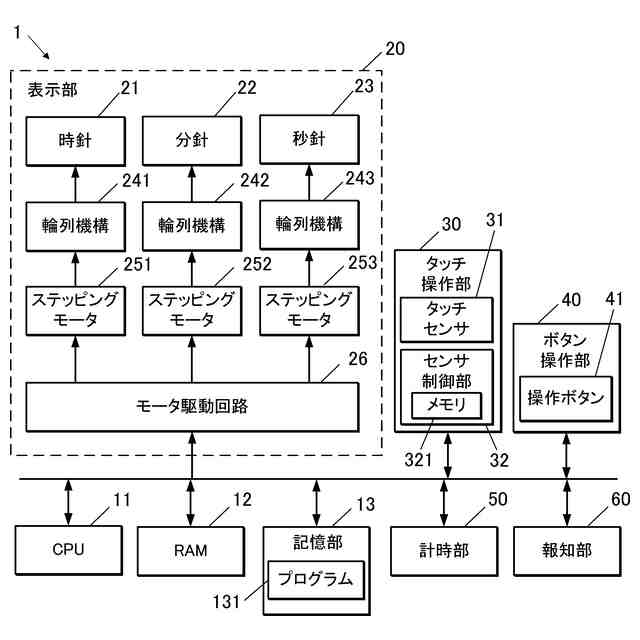

電子時計の機能構成を示すブロック図である。

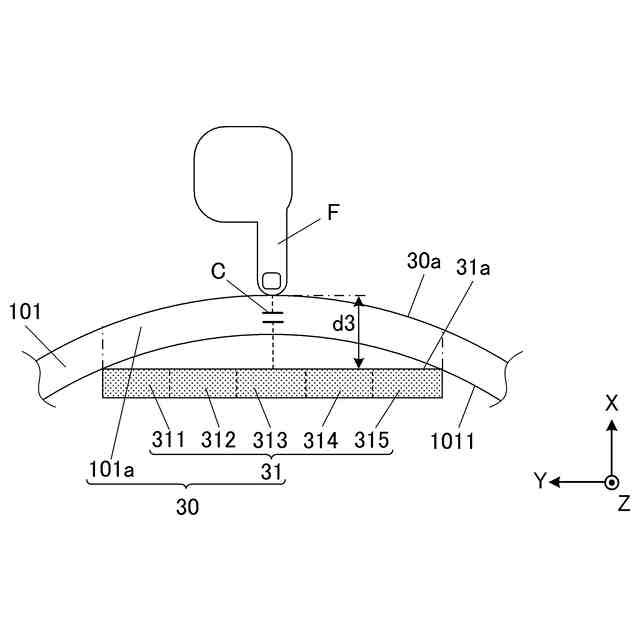

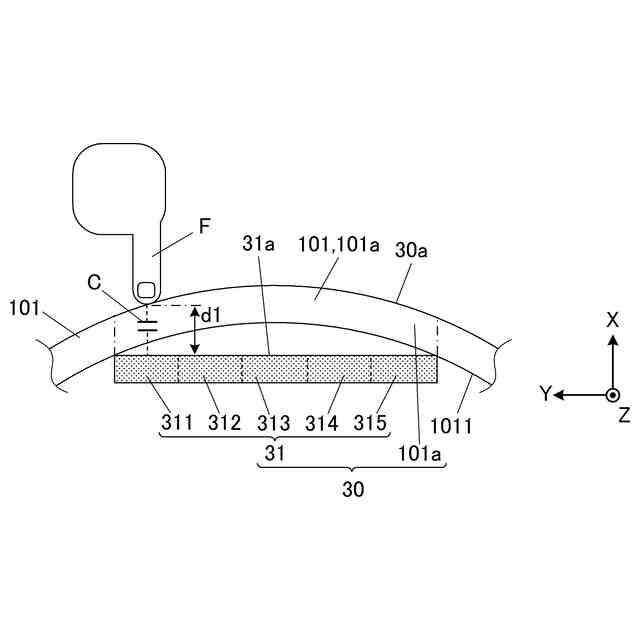

タッチ操作部の模式断面図である。
タッチ操作部の模式断面図である。
タッチ操作部の模式断面図である。

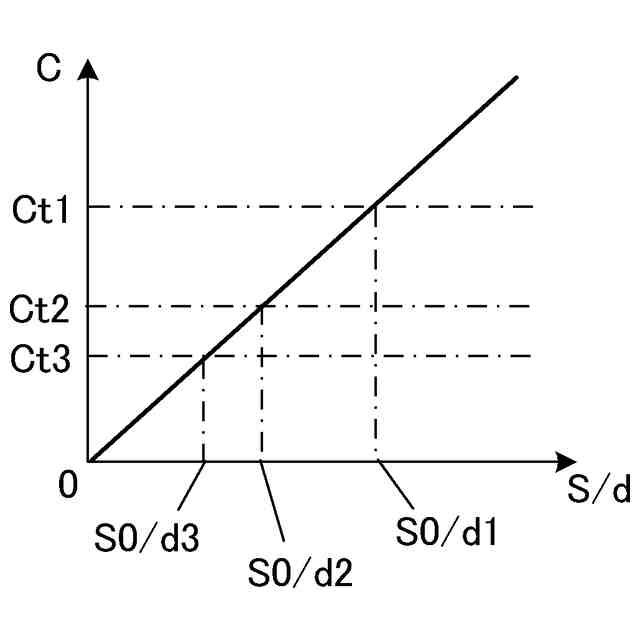

センサ面と指との間に生じる静電容量の変化の態様及び閾値を説明する図である。
領域毎の閾値の設定例を示す図である。

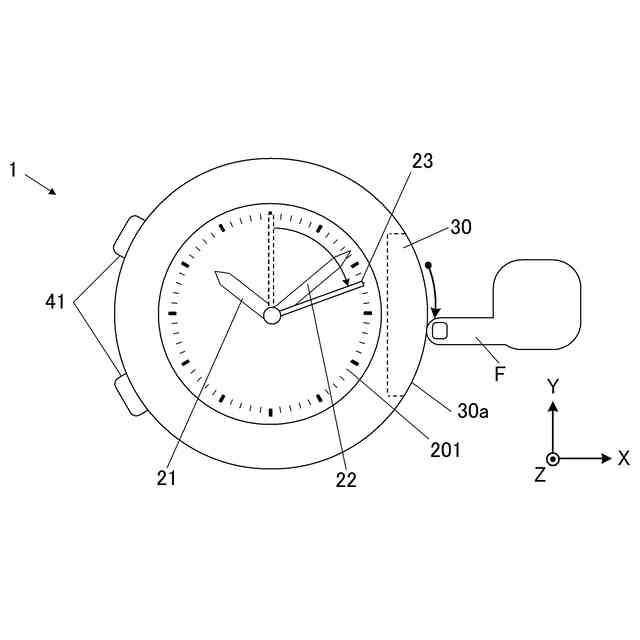

指針の位置の修正動作を説明する図である。
変形例１に係る電子時計の正面図である。
変形例１に係るタッチ操作部の模式断面図である。
変形例１における領域毎の閾値の設定例を示す図である。
変形例２におけるセンサ感度調整処理の制御手順を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。図１に示すように、電子時計１（電子機器）は、表示部２０及び図示略の回路基板等が内部に格納された筐体１０１と、筐体１０１に取り付けられた２本のバンド１０２とを備える。電子時計１は、バンド１０２を手首に巻き回すことでユーザの手首に装着されて用いられる腕時計である。以下では、表示部２０の文字板に平行かつ表示部２０の文字板の中央から３時方向に向かう方向を＋Ｘ方向とし、文字板に平行かつ文字板の中央から１２時方向に向かう方向を＋Ｙ方向とし、文字板の法線方向を＋Ｚ方向とする。筐体１０１は、＋Ｚ方向から見て略円形である。筐体１０１の＋Ｘ方向側（概ね文字板の２時方向から４時方向の間）の側面には、ユーザの指等の操作手段によるタッチ操作を検出可能なタッチ操作部３０（タッチパネル）が設けられている。図２に示すように、タッチ操作部３０は、＋Ｘ方向から見てＹ方向に延びる曲面状の操作面３０ａを有する。筐体１０１の－Ｘ方向側の側面には、押下操作が可能な操作ボタン４１が設けられている。
【００１０】
図３に示すように、電子時計１は、ＣＰＵ１１（Central Processing Unit）（制御部、制御手段）と、ＲＡＭ１２（Random Access Memory）と、記憶部１３と、表示部２０と、タッチ操作部３０と、ボタン操作部４０と、計時部５０と、報知部６０と、を備える。電子時計１の各部は、バス等のデータ伝送経路を介して接続されている。
（【００１１】以降は省略されています）
