公開番号2025155811
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025002187
出願日2025-01-07
発明の名称表示装置
出願人三星ディスプレイ株式會社,Samsung Display Co.,Ltd.
代理人個人
主分類G09F 9/30 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】本発明は、高い解像度における回路ボードの整列不良を最小化できる表示装置を提供する。

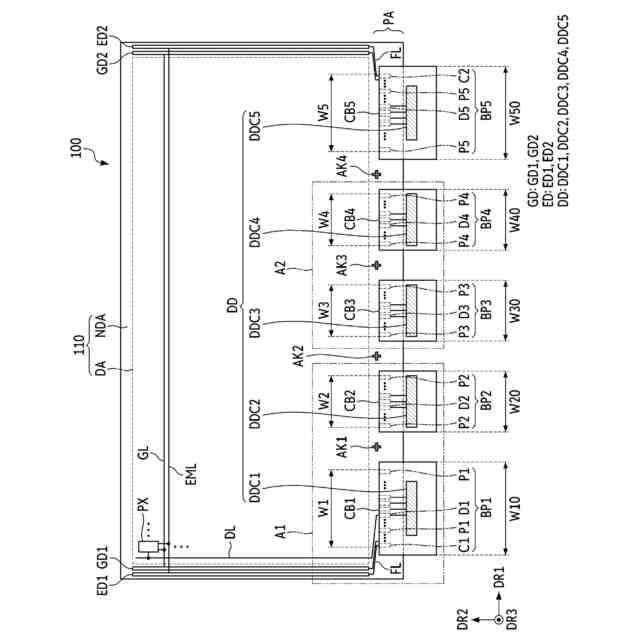

【解決手段】表示パネル;前記表示パネルの表示領域に配置された画素;前記表示パネルの非表示領域に連結された複数の回路ボード;及び、前記複数の回路ボード上の複数の駆動回路を含み、前記複数の回路ボードのそれぞれは前記非表示領域のパッドに連結された一つのクラスタ端子(端子群)を含み、前記クラスタ端子(端子群)は当該回路ボード上で隣接するように配置された複数の端子を含み、少なくとも2個の回路ボードのクラスタ端子(端子群)は互いに異なる大きさの幅(複数の回路ボードの配列方向における寸法)を有する。
【選択図】図3
特許請求の範囲【請求項１】
表示パネル；

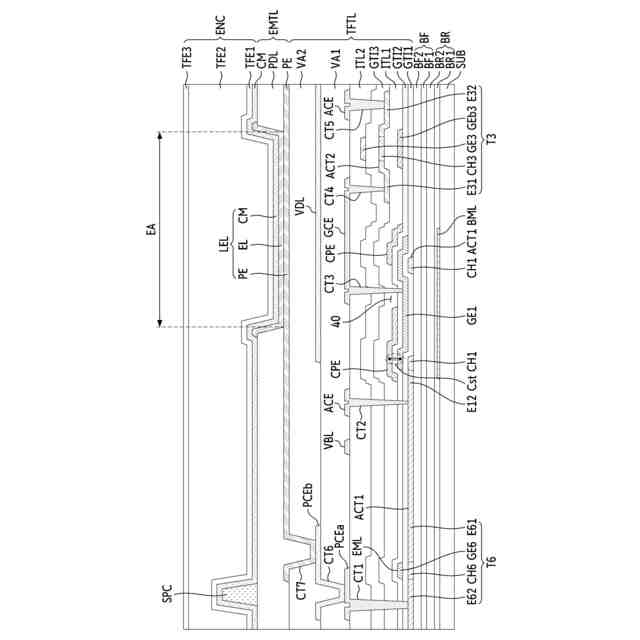

前記表示パネルの表示領域に配置された画素；
前記表示パネルの非表示領域に連結された複数の回路ボード；および
前記複数の回路ボード上の複数の駆動回路を含み、
前記複数の回路ボードのそれぞれは、前記非表示領域のパッドに連結されたクラスタ端子を含み、
前記クラスタ端子は、当該回路ボード上で隣接するように配置された複数の端子を含み、
少なくとも２個の回路ボードにおけるクラスタ端子は、互いに異なる大きさの幅を有する、表示装置。
続きを表示（約 950 文字）【請求項２】
前記複数の回路ボードは、
第１最外側回路ボード；
第２最外側回路ボード；および
前記第１最外側回路ボードと前記第２最外側回路ボードとの間の中間回路ボードを含む、請求項１に記載の表示装置。
【請求項３】
前記第１最外側回路ボードおよび前記第２最外側回路ボードのうちの少なくとも一つにおけるクラスタ端子と、前記中間回路ボードのクラスタ端子とが、互いに異なる幅を有する、請求項２に記載の表示装置。
【請求項４】
前記中間回路ボードにおけるクラスタ端子の幅は、前記第１最外側回路ボードおよび前記第２最外側回路ボードのうちの少なくとも一つにおけるクラスタ端子の幅より小さい、請求項３に記載の表示装置。
【請求項５】

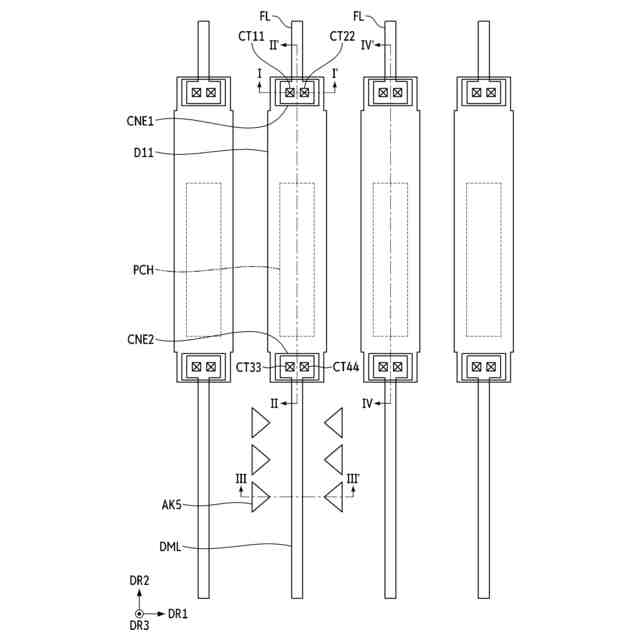

隣接する回路ボード同士の間に配置された第１整列キーをさらに含む、請求項３に記載の表示装置。
【請求項６】
前記第１整列キーは、前記第１最外側回路ボードと前記中間回路ボードとの間に配置された、請求項５に記載の表示装置。
【請求項７】

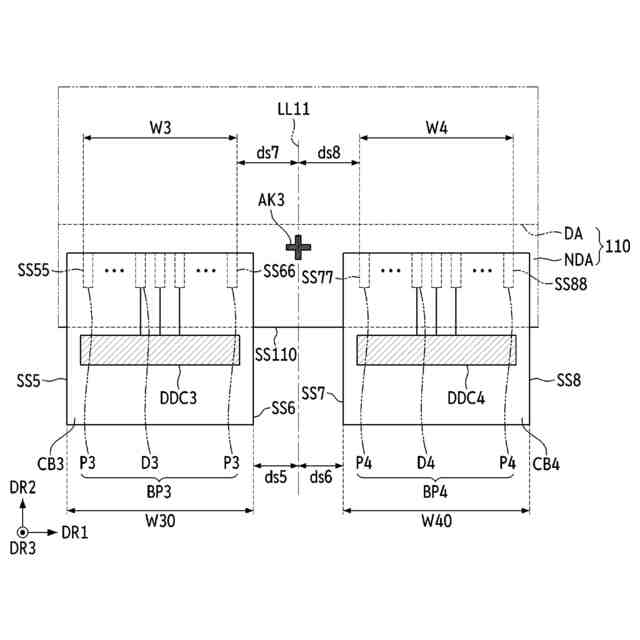

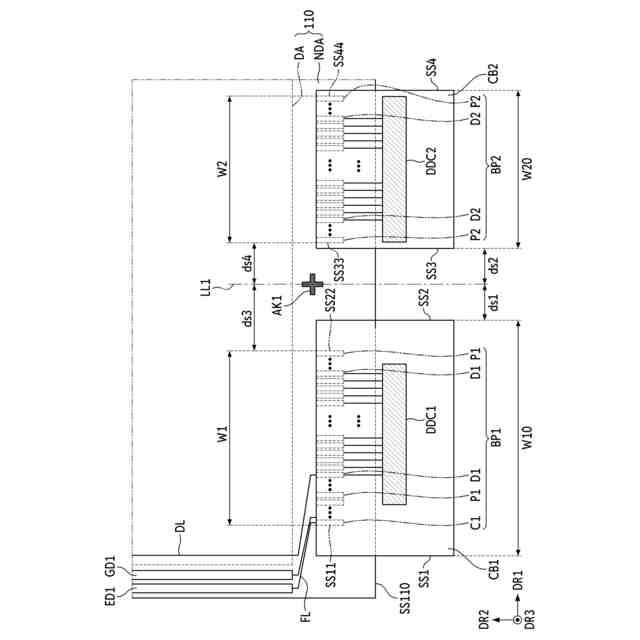

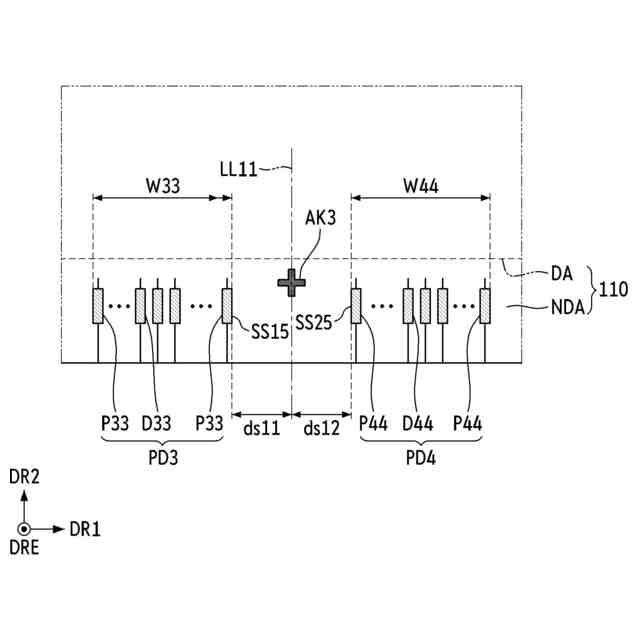

前記第１最外側回路ボードと前記中間回路ボードとにおける互いに対向する辺のうちのいずれか一辺と、前記第１整列キーの中心との間の距離は、前記互いに対向する辺のうち他の一辺と前記第１整列キーの中心の間の距離と同一である、請求項６に記載の表示装置。
【請求項８】
前記第１最外側回路ボードの端子と前記中間回路ボードの端子とにおける互いに対向する辺のうちのいずれか一辺と、前記第１整列キーの中心との間の距離は、前記互いに対向する辺のうちの他の一辺と、前記第１整列キーの中心との間の距離と異なる、請求項６に記載の表示装置。
【請求項９】
前記互いに対向する辺のうちのいずれか一辺は、前記第１最外側回路ボードの端子の辺であり、
前記互いに対向する辺のうちの他の一辺は、前記中間回路ボードの端子の辺である、請求項８に記載の表示装置。
【請求項１０】
前記第１整列キーは、前記第２最外側回路ボードと前記中間回路ボードとの間に配置された、請求項５に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は表示装置に関し、特に高い解像度における回路ボードの整列不良を最小化できる表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
有機発光表示装置（ｏｒｇａｎｉｃｌｉｇｈｔｅｍｉｔｔｉｎｇｄｉｏｄｅｄｉｓｐｌａｙ）は、自発光の特性を有し、液晶表示装置（ｌｉｑｕｉｄｃｒｙｓｔａｌｄｉｓｐｌａｙ）とは異なり、別途の光源を必要としないため、厚さと重量を減らすことができる。また、有機発光表示装置は、低い消費電力、高い輝度および高い反応速度などの高品位の特性を有するため、ＴＶ、モニタおよび携帯用電子機器の次世代表示装置として注目を浴びている。
【０００３】
表示装置の解像度が高くなるにつれて、表示装置はより多くのデータ線を含むので、そのデータ線を駆動するためにより多くの駆動回路およびより多くの回路ボードが必要とされる。したがって、表示装置の解像度が高くなるにつれて表示パネルの限られた面積内に多くの駆動回路が取り付けられるため、回路ボードの間の間隔およびそれらの回路ボードの端子ピッチ（ｐｉｔｃｈ）が小さくならざるを得ない。
【０００４】
回路ボード間の整列は、その回路ボードの間に配置された整列キーにより確認されるため、前述したように回路ボード間の端子の間の間隔が減ると、整列キーの配置のための面積が十分でないため、整列キーを形成できない問題が生じ得る。このような場合、回路ボード間の整列不良が生じ得る。また、回路ボードの端子ピッチが減り、回路ボードの端子と表示パネルのパッドの間の整列不良が生じ得る。
【先行技術文献】
【特許文献】
【０００５】
特開2023-167715（JP2023-167715A）
韓国公開特許第2022-0046040(KR10-2022-0046040A)
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は高い解像度における回路ボードの整列不良を最小化できる表示装置を提供することにその目的がある。
【０００７】
本発明の課題は以上で言及した課題に制限されず、言及されていないまた他の技術的課題は以下の記載から当業者に明確に理解されるものである。
【課題を解決するための手段】
【０００８】
前記のような目的を達成するための本発明の一実施形態による表示装置は、表示パネル；前記表示パネルの表示領域に配置された画素；前記表示パネルの非表示領域に連結された複数の回路ボード；および前記複数の回路ボード上の複数の駆動回路を含み、前記複数の回路ボードのそれぞれは、前記非表示領域のパッドに連結されたクラスタ端子(端子群)を含み、前記クラスタ端子(端子群)は、当該回路ボード上で隣接するように配置された複数の端子を含み、少なくとも２個の回路ボードのクラスタ端子(端子群)は互いに異なる大きさの幅(複数の回路ボードの配列方向における寸法)を有する。
【０００９】
前記複数の回路ボードは、第１最外側回路ボード；第２最外側回路ボード；および前記第１最外側回路ボードと前記第２最外側回路ボードとの間の中間回路ボードを含む。
【００１０】
前記第１最外側回路ボードおよび前記第２最外側回路ボードのうちの少なくとも一つにおけるクラスタ端子と、前記中間回路ボードのクラスタ端子とが、互いに異なる幅を有する。
（【００１１】以降は省略されています）
