公開番号2025155207
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058885
出願日2024-04-01
発明の名称液晶表示装置および制御方法
出願人株式会社JVCケンウッド
代理人個人
主分類G09G 3/36 20060101AFI20251006BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】液晶表示装置において消費電力を低減できる技術を提供する。
【解決手段】極性切り替え制御回路14は、垂直走査期間のうちの第1期間において、所定の単位期間ごとに間欠的に第1スイッチS1を導通させ、第1期間に続く第2期間において、単位期間ごとに間欠的に第2スイッチS2を導通させ、第1スイッチS1と第2スイッチS2の導通に同期して、第1バッファ回路B1と第2バッファ回路B2に間欠的にバイアス電流を流す。第1期間と第2期間のそれぞれにおいて、複数の単位期間のうち一部の単位期間では、バイアス電流を基準値とし、残りの単位期間では、バイアス電流を基準値よりも減少させる。
【選択図】図1
特許請求の範囲【請求項１】
２本のデータ線を一組とする複数組のデータ線と複数本のゲート線とがそれぞれ交差する交差部に設けられた複数の画素と、
前記複数組のデータ線に対してそれぞれ設けられており、一組の前記２本のデータ線のうち一方に正極性映像信号を供給し、かつ、他方のデータ線に負極性映像信号を供給することを、前記複数組のデータ線に対して組単位で順次行う複数組の選択スイッチと、
前記複数組の選択スイッチを水平走査期間内で組単位で順次駆動する水平方向駆動回路と、
前記複数本のゲート線を前記水平走査期間ごとに順次駆動する垂直方向駆動回路と、
極性切り替え制御回路と、を備え、
前記複数の画素のそれぞれは、
対向する画素駆動電極と共通電極との間に液晶層が挟持された液晶素子と、
対応する前記データ線の前記正極性映像信号をサンプリングして保持する第１保持部と、
前記第１保持部に保持された前記正極性映像信号を受ける第１バッファ回路と、
導通時、前記第１バッファ回路から出力された正極性映像信号を前記画素駆動電極に印加する第１スイッチと、
対応する前記データ線の前記負極性映像信号をサンプリングして保持する第２保持部と、
前記第２保持部に保持された前記負極性映像信号を受ける第２バッファ回路と、
導通時、前記第２バッファ回路から出力された負極性映像信号を前記画素駆動電極に印加する第２スイッチと、を有し、
前記極性切り替え制御回路は、
垂直走査期間のうちの第１期間において、所定の単位期間ごとに間欠的に前記第１スイッチを導通させ、
前記垂直走査期間のうちの前記第１期間に続く第２期間において、前記単位期間ごとに間欠的に前記第２スイッチを導通させ、
前記第１スイッチと前記第２スイッチの導通に同期して、前記第１バッファ回路と前記第２バッファ回路に間欠的にバイアス電流を流し、
前記第１期間と前記第２期間のそれぞれにおいて、複数の前記単位期間のうち一部の前記単位期間では、前記バイアス電流を基準値とし、残りの前記単位期間では、前記バイアス電流を前記基準値よりも減少させる、
ことを特徴とする液晶表示装置。
続きを表示（約 2,500 文字）【請求項２】
前記極性切り替え制御回路は、
前記第１期間において、前記複数の単位期間のうち前記一部の単位期間では、前記単位期間ごとに間欠的に前記第１スイッチを導通させ、前記残りの単位期間では、前記第１スイッチを遮断し、
前記第２期間において、前記複数の単位期間のうち前記一部の単位期間では、前記単位期間ごとに間欠的に前記第２スイッチを導通させ、前記残りの単位期間では、前記第２スイッチを遮断し、
前記第１期間と前記第２期間のそれぞれにおいて、前記残りの単位期間では、前記第１バッファ回路と前記第２バッファ回路に前記バイアス電流を流さない、
ことを特徴とする請求項１に記載の液晶表示装置。
【請求項３】
前記単位期間は、前記水平走査期間である、
ことを特徴とする請求項１または２に記載の液晶表示装置。
【請求項４】
前記第１期間における前記一部の単位期間は、前記第１期間における最初の単位期間から連続した２以上の単位期間であり、
前記第２期間における前記一部の単位期間は、前記第２期間における最初の単位期間から連続した２以上の単位期間である、
ことを特徴とする請求項１または２に記載の液晶表示装置。
【請求項５】
前記第１バッファ回路と前記第２バッファ回路は、それぞれ、ソースフォロア回路であり、
前記バイアス電流は、前記ソースフォロア回路に流れる定電流である、
ことを特徴とする請求項１または２に記載の液晶表示装置。
【請求項６】
前記極性切り替え制御回路は、
前記単位期間ごとにスタートパルスを生成するスタートパルス生成部と、
前記スタートパルスをクロックごとにシフトし、シフト後のパルスを出力するとともに、前記スタートパルスを前記ゲート線の数と同じ回数シフトすると出力パルスを出力するシフトレジスタと、
前記シフトレジスタからクロックごとに出力されるシフト後のパルスに基づいて、前記複数の画素のそれぞれの前記第１スイッチの制御信号、前記第２スイッチの制御信号、および、前記第１バッファ回路と前記第２バッファ回路の前記バイアス電流の制御信号を出力する出力部と、
前記シフトレジスタから出力される前記出力パルスの数を計数するカウンタと、を有し、
前記出力部は、前記カウンタで計数された数が前記一部の単位期間の数になると、前記バイアス電流を前記基準値よりも減少させるように前記バイアス電流の制御信号を出力する、
ことを特徴とする請求項１に記載の液晶表示装置。
【請求項７】
前記極性切り替え制御回路は、
前記単位期間ごとにスタートパルスを生成するスタートパルス生成部と、
前記スタートパルスをクロックごとにシフトし、シフト後のパルスを出力するとともに、前記スタートパルスを前記ゲート線の数と同じ回数シフトすると出力パルスを出力するシフトレジスタと、
前記シフトレジスタからクロックごとに出力されるシフト後のパルスに基づいて、前記複数の画素のそれぞれの前記第１スイッチの制御信号、前記第２スイッチの制御信号、および、前記第１バッファ回路と前記第２バッファ回路の前記バイアス電流の制御信号を出力する出力部と、
前記シフトレジスタから出力される前記出力パルスの数を計数するカウンタと、を有し、
前記スタートパルス生成部は、前記カウンタで計数された数が前記一部の単位期間の数になると、前記スタートパルスの生成を停止する、
ことを特徴とする請求項２に記載の液晶表示装置。
【請求項８】
液晶表示装置における制御方法であって、
前記液晶表示装置は、
２本のデータ線を一組とする複数組のデータ線と複数本のゲート線とがそれぞれ交差する交差部に設けられた複数の画素と、
前記複数組のデータ線に対してそれぞれ設けられており、一組の前記２本のデータ線のうち一方に正極性映像信号を供給し、かつ、他方のデータ線に負極性映像信号を供給することを、前記複数組のデータ線に対して組単位で順次行う複数組の選択スイッチと、
前記複数組の選択スイッチを水平走査期間内で組単位で順次駆動する水平方向駆動回路と、
前記複数本のゲート線を前記水平走査期間ごとに順次駆動する垂直方向駆動回路と、を備え、
前記複数の画素のそれぞれは、
対向する画素駆動電極と共通電極との間に液晶層が挟持された液晶素子と、
対応する前記データ線の前記正極性映像信号をサンプリングして保持する第１保持部と、
前記第１保持部に保持された前記正極性映像信号を受ける第１バッファ回路と、
導通時、前記第１バッファ回路から出力された正極性映像信号を前記画素駆動電極に印加する第１スイッチと、
対応する前記データ線の前記負極性映像信号をサンプリングして保持する第２保持部と、
前記第２保持部に保持された前記負極性映像信号を受ける第２バッファ回路と、
導通時、前記第２バッファ回路から出力された負極性映像信号を前記画素駆動電極に印加する第２スイッチと、を有し、
前記制御方法は、
垂直走査期間のうちの第１期間において、所定の単位期間ごとに間欠的に前記第１スイッチを導通させるステップと、
前記垂直走査期間のうちの前記第１期間に続く第２期間において、前記単位期間ごとに間欠的に前記第２スイッチを導通させるステップと、
前記第１スイッチと前記第２スイッチの導通に同期して、前記第１バッファ回路と前記第２バッファ回路に間欠的にバイアス電流を流すステップと、を含み、
前記第１期間と前記第２期間のそれぞれにおいて、複数の前記単位期間のうち一部の前記単位期間では、前記バイアス電流を基準値とし、残りの前記単位期間では、前記バイアス電流を前記基準値よりも減少させる、
ことを特徴とする制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液晶表示装置および制御方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１は、保持容量に保持された正極性映像信号と、別の保持容量に保持された負極性映像信号とを、垂直走査期間より短い所定の周期で切り替えて液晶素子の画素駆動電極に交互に印加する液晶表示装置を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２２３２８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
垂直走査期間内に正極性映像信号と負極性映像信号とを複数回切り替える液晶表示装置において、消費電力を低減することが望まれる。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、その目的は、液晶表示装置において消費電力を低減できる技術を提供することである。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の液晶表示装置は、２本のデータ線を一組とする複数組のデータ線と複数本のゲート線とがそれぞれ交差する交差部に設けられた複数の画素と、複数組のデータ線に対してそれぞれ設けられており、一組の２本のデータ線のうち一方に正極性映像信号を供給し、かつ、他方のデータ線に負極性映像信号を供給することを、複数組のデータ線に対して組単位で順次行う複数組の選択スイッチと、複数組の選択スイッチを水平走査期間内で組単位で順次駆動する水平方向駆動回路と、複数本のゲート線を水平走査期間ごとに順次駆動する垂直方向駆動回路と、極性切り替え制御回路と、を備える。複数の画素のそれぞれは、対向する画素駆動電極と共通電極との間に液晶層が挟持された液晶素子と、対応するデータ線の正極性映像信号をサンプリングして保持する第１保持部と、第１保持部に保持された正極性映像信号を受ける第１バッファ回路と、導通時、第１バッファ回路から出力された正極性映像信号を画素駆動電極に印加する第１スイッチと、対応するデータ線の負極性映像信号をサンプリングして保持する第２保持部と、第２保持部に保持された負極性映像信号を受ける第２バッファ回路と、導通時、第２バッファ回路から出力された負極性映像信号を画素駆動電極に印加する第２スイッチと、を有する。極性切り替え制御回路は、垂直走査期間のうちの第１期間において、所定の単位期間ごとに間欠的に第１スイッチを導通させ、垂直走査期間のうちの第１期間に続く第２期間において、単位期間ごとに間欠的に第２スイッチを導通させ、第１スイッチと第２スイッチの導通に同期して、第１バッファ回路と第２バッファ回路に間欠的にバイアス電流を流し、第１期間と第２期間のそれぞれにおいて、複数の単位期間のうち一部の単位期間では、バイアス電流を基準値とし、残りの単位期間では、バイアス電流を基準値よりも減少させる。
【０００７】
本発明の別の態様は、制御方法である。この方法は、液晶表示装置における制御方法であって、液晶表示装置は、２本のデータ線を一組とする複数組のデータ線と複数本のゲート線とがそれぞれ交差する交差部に設けられた複数の画素と、複数組のデータ線に対してそれぞれ設けられており、一組の２本のデータ線のうち一方に正極性映像信号を供給し、かつ、他方のデータ線に負極性映像信号を供給することを、複数組のデータ線に対して組単位で順次行う複数組の選択スイッチと、複数組の選択スイッチを水平走査期間内で組単位で順次駆動する水平方向駆動回路と、複数本のゲート線を水平走査期間ごとに順次駆動する垂直方向駆動回路と、を備える。複数の画素のそれぞれは、対向する画素駆動電極と共通電極との間に液晶層が挟持された液晶素子と、対応するデータ線の正極性映像信号をサンプリングして保持する第１保持部と、第１保持部に保持された正極性映像信号を受ける第１バッファ回路と、導通時、第１バッファ回路から出力された正極性映像信号を画素駆動電極に印加する第１スイッチと、対応するデータ線の負極性映像信号をサンプリングして保持する第２保持部と、第２保持部に保持された負極性映像信号を受ける第２バッファ回路と、導通時、第２バッファ回路から出力された負極性映像信号を画素駆動電極に印加する第２スイッチと、を有する。制御方法は、垂直走査期間のうちの第１期間において、所定の単位期間ごとに間欠的に第１スイッチを導通させるステップと、垂直走査期間のうちの第１期間に続く第２期間において、単位期間ごとに間欠的に第２スイッチを導通させるステップと、第１スイッチと第２スイッチの導通に同期して、第１バッファ回路と第２バッファ回路に間欠的にバイアス電流を流すステップと、を含む。第１期間と第２期間のそれぞれにおいて、複数の単位期間のうち一部の単位期間では、バイアス電流を基準値とし、残りの単位期間では、バイアス電流を基準値よりも減少させる。
【０００８】
なお、以上の構成要素の任意の組合せ、本発明の表現を方法、装置、システム、記録媒体、コンピュータプログラムなどの間で変換したものもまた、本発明の態様として有効である。
【発明の効果】
【０００９】
本発明によれば、液晶表示装置において消費電力を低減できる。
【図面の簡単な説明】
【００１０】

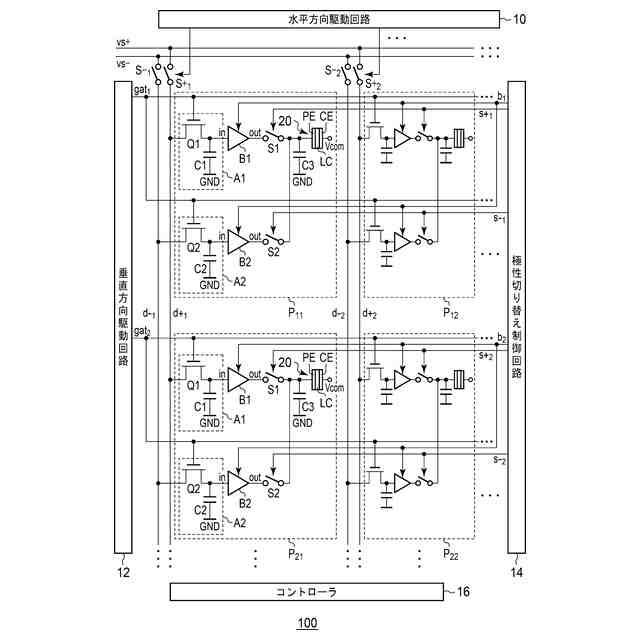

第１の実施の形態の液晶表示装置の構成を概略的に示す図である。
図１の第１バッファ回路の回路図である。

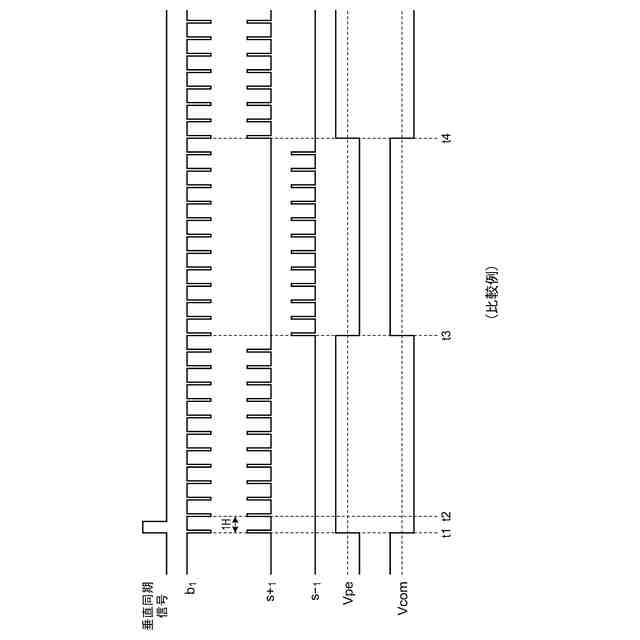

比較例の液晶表示装置の動作を説明するためのタイミング図である。

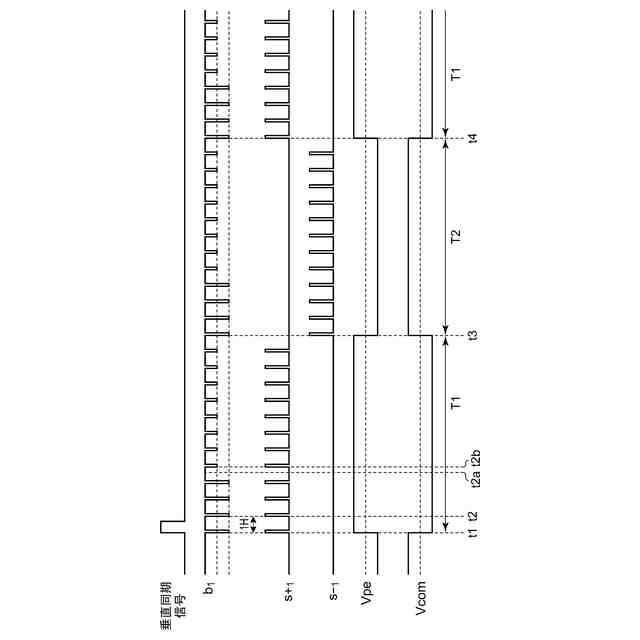

図１の液晶表示装置の動作を説明するためのタイミング図である。

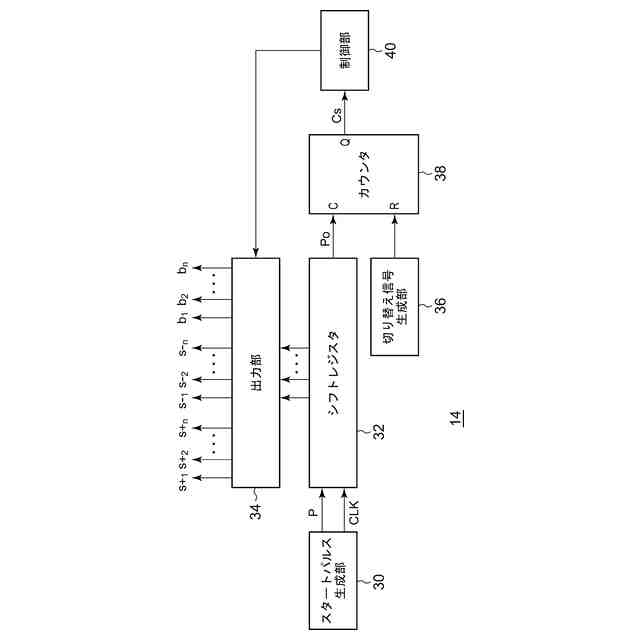

図１の極性切り替え制御回路の機能構成を示す図である。

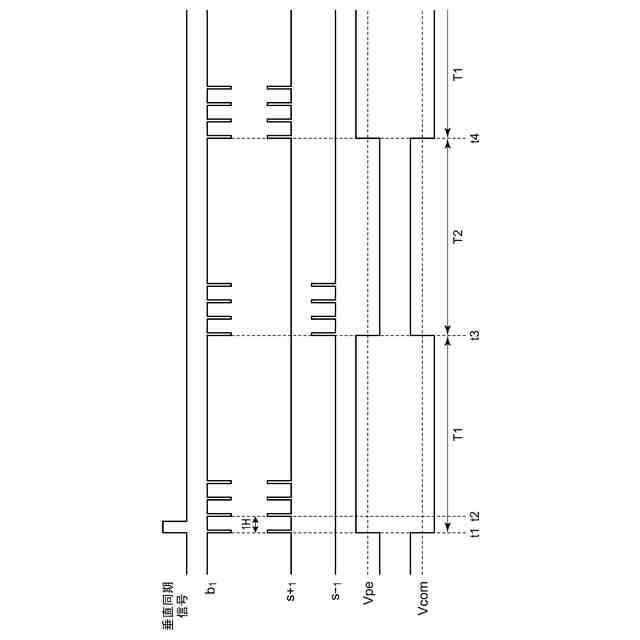

第２の実施の形態の液晶表示装置の動作を説明するためのタイミング図である。

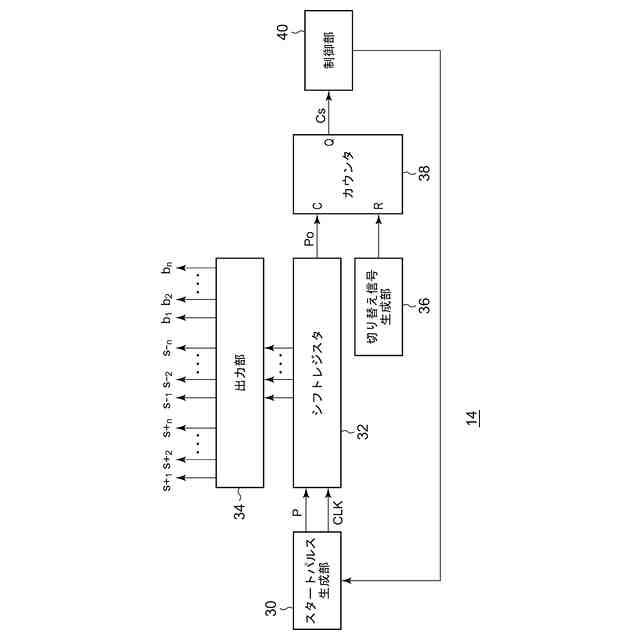

第２の実施の形態の極性切り替え制御回路の機能構成を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
