特許ウォッチ

公開番号2025097342
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213475
出願日2023-12-19
発明の名称画像形成システム、情報管理方法及びプログラム
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類B41J 29/38 20060101AFI20250624BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】提供元装置から取り外されたユニットに関する情報を提供先装置に好適に引き継ぐことができるようにする。

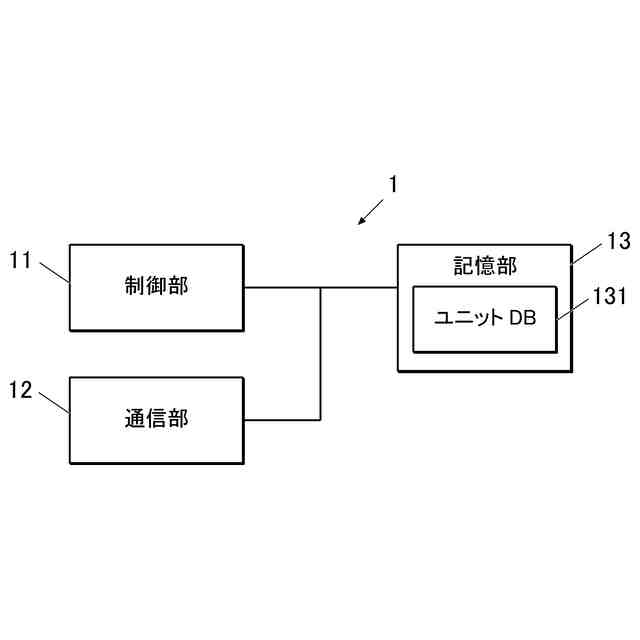

【解決手段】画像形成システムは、第1画像形成装置(画像形成装置)に装着されていたユニットの識別情報及び当該ユニットの状態を示す状態情報を取得する第1取得部(制御部11)と、第1取得部により取得されたユニットの識別情報及び状態情報をデータベース(ユニットDB131)に登録する登録部(制御部11)と、データベースに登録されているユニットのうち、ユーザーにより選択されたユニットの状態情報を第2画像形成装置(画像形成装置)に出力する出力部(制御部11)と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
第１画像形成装置に装着されていたユニットの識別情報及び前記ユニットの状態を示す状態情報を取得する第１取得部と、
前記第１取得部により取得された前記ユニットの識別情報及び前記状態情報をデータベースに登録する登録部と、
前記データベースに登録されているユニットのうち、ユーザーにより選択されたユニットの状態情報を第２画像形成装置に出力する出力部と、
を備える画像形成システム。
続きを表示（約 1,400 文字）【請求項２】
前記第１画像形成装置を識別するシリアルナンバーを取得する第２取得部と、
前記第１画像形成装置に装着されていたユニットの名称に、前記第２取得部により取得された前記シリアルナンバーを付加して前記ユニットの識別情報を生成する第１生成部と、
を備える請求項１に記載の画像形成システム。
【請求項３】
前記第１画像形成装置に装着されていたユニットの製造日、走行距離、走行時間、印字枚数、読取枚数、及び通電時間の少なくともいずれかに基づいて、前記ユニットの残寿命を推定する推定部を備え、
前記状態情報は、前記ユニットの製造日、走行距離、走行時間、印字枚数、読取枚数、通電時間、及び前記残寿命の少なくともいずれかを含む請求項１に記載の画像形成システム。
【請求項４】
前記第１取得部は、前記状態情報としての前記第１画像形成装置に装着されていたユニットを制御する制御パラメーターを取得する請求項１に記載の画像形成システム。
【請求項５】
前記第１画像形成装置に装着されていたユニットにおけるＪＡＭ発生回数及びトラブル発生回数を取得する第３取得部と、
前記第３取得部により取得された前記ＪＡＭ発生回数及び前記トラブル発生回数に基づいて、前記ユニットの品質を判定する第１判定部と、を備え、
前記状態情報は、前記第１判定部による前記ユニットの品質の判定結果を含む請求項１に記載の画像形成システム。
【請求項６】
前記第１画像形成装置におけるユニットの交換回数、前記第１画像形成装置に装着されていたユニット近傍の温湿度に関する情報、及び前記ユニットに対応するトナーカバレッジ率を取得する第４取得部と、
前記第４取得部により取得された前記交換回数、前記温湿度に関する情報及び前記トナーカバレッジ率に基づいて、前記ユニットの品質を判定する第２判定部と、を備え、
前記状態情報は、前記第２判定部による前記ユニットの品質の判定結果を含む請求項１に記載の画像形成システム。
【請求項７】
前記第１画像形成装置に装着されていたユニットの前記残寿命、及び前記ユニットの品質における判定結果に基づいて、前記ユニットの価格を算出する算出部を備え、
前記状態情報は、前記算出部により算出された前記ユニットの価格を含む請求項３に記載の画像形成システム。
【請求項８】
前記第１取得部は、前記ユニットの識別情報及び前記状態情報を、ネットワークを介して取得する請求項１に記載の画像形成システム。
【請求項９】
前記第１画像形成装置に装着されていたユニットの識別情報及び前記状態情報を前記データベースに出力する第１端末装置を備える請求項１に記載の画像形成システム。
【請求項１０】
前記第１画像形成装置に装着されていたユニットの識別情報及び前記状態情報を含むＱＲコード（登録商標）を生成する第２生成部と、
前記第２生成部により生成された前記ＱＲコードを用紙に形成する画像形成部と、
前記画像形成部により形成された前記用紙上の前記ＱＲコードを読み取り、読み取った前記ＱＲコードに含まれる前記ユニットの識別情報及び前記状態情報を前記データベースに出力する第２端末装置と、
を備える請求項１に記載の画像形成システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成システム、情報管理方法及びプログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一般に、画像形成装置は、画像形成装置本体に複数のユニットが取り付けられて構成されている。各ユニットは消耗品であり、適切なタイミングで交換される。
これに関して、特許文献１には、使用者が寿命に達したユニットを画像形成装置本体から取り外し、新たなユニットを取り付ける際に、新たなユニットに対応する累計印刷枚数のカウント値を０にする画像形成装置が記載されている。
【０００３】
近年、循環型社会の実現に向けて、無駄な廃棄を無くすことが望まれている。そこで、廃棄される画像形成装置本体から、残寿命がある再利用可能なユニットを取り外し、再生装置としての別の画像形成装置の画像形成装置本体に当該ユニットを取り付ける再生作業が行われる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－６９９５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記画像形成装置の再生作業において、再生装置に中古ユニットを取り付ける際に中古ユニットに関する情報（カウント値等）を引き継ぐ必要がある。しかし、従来の技術では、作業者は、提供元の画像形成装置において取り外すユニットのカウント値を表示させ、再生装置（提供先の画像形成装置）に当該カウント値を手入力する必要があり、作業が煩雑であった。
【０００６】
本発明の課題は、提供元装置から取り外されたユニットに関する情報を提供先装置に好適に引き継ぐことができる画像形成システム、情報管理方法及びプログラムを提供することである。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、請求項１に記載の画像形成システムは、
第１画像形成装置に装着されていたユニットの識別情報及び前記ユニットの状態を示す状態情報を取得する第１取得部と、
前記第１取得部により取得された前記ユニットの識別情報及び前記状態情報をデータベースに登録する登録部と、
前記データベースに登録されているユニットのうち、ユーザーにより選択されたユニットの状態情報を第２画像形成装置に出力する出力部と、
を備える。
【０００８】
請求項２に記載の発明は、請求項１に記載の画像形成システムにおいて、
前記第１画像形成装置を識別するシリアルナンバーを取得する第２取得部と、
前記第１画像形成装置に装着されていたユニットの名称に、前記第２取得部により取得された前記シリアルナンバーを付加して前記ユニットの識別情報を生成する第１生成部と、
を備える。
【０００９】
請求項３に記載の発明は、請求項１に記載の画像形成システムにおいて、
前記第１画像形成装置に装着されていたユニットの製造日、走行距離、走行時間、印字枚数、読取枚数、及び通電時間の少なくともいずれかに基づいて、前記ユニットの残寿命を推定する推定部を備え、
前記状態情報は、前記ユニットの製造日、走行距離、走行時間、印字枚数、読取枚数、通電時間、及び前記残寿命の少なくともいずれかを含む。
【００１０】
請求項４に記載の発明は、請求項１に記載の画像形成システムにおいて、
前記第１取得部は、前記状態情報としての前記第１画像形成装置に装着されていたユニットを制御する制御パラメーターを取得する。
（【００１１】以降は省略されています）
