発明の名称スイッチボックス
出願人SUS株式会社
代理人個人,個人
主分類H01H 9/04 20060101AFI20250630BHJP(基本的電気素子)
要約【課題】シール構造を簡略化させて製作を容易にすることが可能なスイッチボックスを提供することにある。
【解決手段】中空であって端面形状が四角形をなす本体フレームと、上記本体フレームの上面に該上面の両端を残した状態で設けられた開口部と、上記本体フレームに上記開口部を覆うように取り付けられた蓋フレームと、上記本体フレームに蓋フレームを取り付けた状態で両端開口部を閉塞するように取り付けられた一対のエンドキャップと、を具備し、上記本体フレームの上記上面の左右両端部には排水用の一対の溝が成形されていて、上記本体フレームの上記開口部の縁には環状のシール部材が嵌合するシール部材用溝が成形されていて、上記一対の溝の一部を上記環状のシール部材用溝の左右の直線部として使用するようにしたもの。
【選択図】図1
特許請求の範囲【請求項１】
中空であって端面形状が四角形をなす本体フレームと、
上記本体フレームの上面に該上面の両端を残した状態で設けられた開口部と、
上記本体フレームに上記開口部を覆うように取り付けられた蓋フレームと、
上記本体フレームに蓋フレームを取り付けた状態で両端開口部を閉塞するように取り付けられた一対のエンドキャップと、
を具備し、
上記本体フレームの上記上面の左右両端部には排水用の一対の溝が成形されていて、
上記本体フレームの上記開口部の縁には環状のシール部材が嵌合するシール部材用溝が成形されていて、
上記一対の溝の一部を上記環状のシール部材用溝の左右の直線部として使用するようにしたことを特徴とするスイッチボックス。
続きを表示（約 770 文字）【請求項２】
請求項１記載のスイッチボックスにおいて、
上記本体フレームの両端と上記一対のエンドキャップとの間には環状のシール部材が介在されていることを特徴とするスイッチボックス。
【請求項３】
請求項１記載のスイッチボックスにおいて、
上記エンドキャップには固定ねじが貫通する複数個の貫通孔が設けられていて、これら複数個の貫通孔の内左右上部に設けられた一対の貫通孔には溝が連通して設けられていて、これら溝は上記本体フレームの一対の溝に連通されていて、
上記本体フレームの一対の溝に溜まった水は溝の端から上記エンドキャップの一対の溝及び左右上部の一対の貫通孔を通して外部に排出されることを特徴とするスイッチボックス。
【請求項４】
請求項１記載のスイッチボックスにおいて、
上記本体フレームの上記上面であって上記一対の溝の外側には固定ねじが通される貫通孔が成形されていて、
上記本体フレームの左右側面の上端部には凹部が成形されていて、
上記貫通孔を介して落下した水を上記凹部を介して外部に排出するようにしたことを特徴とするスイッチボックス。
【請求項５】
請求項１記載のスイッチボックスにおいて、
上記本体フレームと蓋フレームは押出成形により成形されるものであることを特徴とするスイッチボックス。
【請求項６】
請求項１記載のスイッチボックスにおいて、
上記一対の溝は押出で形成されたアリ溝であることを特徴とするスイッチボックス。
【請求項７】
請求項１記載のスイッチボックスにおいて、
上記本体フレームの上面の内側に押出で凸部が形成されていることを特徴とするスイッチボックス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スイッチボックスに係り、特に、そのシール構造を簡略化させて製作を容易にすることができるように工夫したものに関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
この種のスイッチボックスの構成を開示するものとして、例えば、特許文献１、がある。上記特許文献１に記載されているスイッチボックスは次のような構成をなしている。まず、本体フレームがあり、この本体フレームはその横断面形状がＵ字形状をなしている。上記本体フレームの上には蓋フレームが被冠されている。この蓋フレームは逆Ｕ字形状をなしている。又、上記本体フレームと蓋フレームの両端にはキャップがそれぞれ取り付けられている。上記本体フレーム内にはスイッチ類、基板、配線、等が収容されている。
【０００３】
特許文献１に開示されている上記スイッチボックスの場合には特にシール構造についての記載はないが、シール構造を設ける場合には、まず、蓋フレームと本体フレームの間にシール部材を介在させ、本体フレームとキャップとの間にシール部材を介在させることになる。
【０００４】
尚、特許文献１は本件特許出願人によるものである。
【先行技術文献】
【特許文献】
【０００５】
特許第５５８７０７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記従来の構成によると次のような問題があった。
すなわち、シール構造が複雑で製作が面倒であるという問題があった。すなわち、シール構造を設ける場合には、まず、蓋フレームと本体フレームの間にシール部材を介在させ、本体フレームとキャップとの間にシール部材を介在させることになるが、その際、蓋フレームと本体フレームの間にシール部材を介在させる構成と、本体フレームとキャップとの間にシール部材を介在させる構成が、スイッチボックスの角部で交錯することになり、その交錯部においてシール構造が複雑化してしまい、製作する作業員によってバラツキが発生してしまうという問題があった。
【０００７】
本発明はこのような点に基づいてなされたものでその目的とするところは、シール構造を簡略化させて製作を容易にすることが可能なスイッチボックスを提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決するべく本願発明の請求項１によるスイッチボックスは、中空であって端面形状が四角形をなす本体フレームと、上記本体フレームの上面に該上面の両端を残した状態で設けられた開口部と、上記本体フレームに上記開口部を覆うように取り付けられた蓋フレームと、上記本体フレームに蓋フレームを取り付けた状態で両端開口部を閉塞するように取り付けられた一対のエンドキャップと、を具備し、上記本体フレームの上記上面の左右両端部には排水用の一対の溝が成形されていて、上記本体フレームの上記開口部の縁には環状のシール部材が嵌合するシール部材用溝が成形されていて、上記一対の溝の一部を上記環状のシール部材用溝の左右の直線部として使用するようにしたことを特徴とするものである。
又、請求項２によるスイッチボックスは、請求項１記載のスイッチボックスにおいて、上記本体フレームの両端と上記一対のエンドキャップとの間には環状のシール部材が介在されていることを特徴とするものである。
又、請求項３によるスイッチボックスは、請求項１記載のスイッチボックスにおいて、上記エンドキャップには固定ねじが貫通する複数個の貫通孔が設けられていて、これら複数個の貫通孔の内左右上部に設けられた一対の貫通孔には溝が連通して設けられていて、これら溝は上記本体フレームの一対の溝に連通されていて、上記本体フレームの一対の溝に溜まった水は溝の端から上記エンドキャップの一対の溝及び左右上部の一対の貫通孔を通して外部に排出されることを特徴とするものである。
又、請求項４によるスイッチボックスは、請求項１記載のスイッチボックスにおいて、上記本体フレームの上記上面であって上記一対の溝の外側には固定ねじが通される貫通孔が成形されていて、上記本体フレームの左右側面の上端部には凹部が成形されていて、上記貫通孔を介して落下した水を上記凹部を介して外部に排出するようにしたことを特徴とするものである。
又、請求項５によるスイッチボックスは、請求項１記載のスイッチボックスにおいて、上記本体フレームと蓋フレームは押出成形により成形されるものであることを特徴とするものである。
又、請求項６によるスイッチボックスは、請求項１記載のスイッチボックスにおいて、上記一対の溝は押出で形成されたアリ溝であることを特徴とするものである。
又、請求項７によるスイッチボックスは、請求項１記載のスイッチボックスにおいて、上記本体フレームの上面の内側に押出で凸部が形成されていることを特徴とするものである。
【発明の効果】
【０００９】
以上述べたように本願の請求項１によるスイッチボックスによると、中空であって端面形状が四角形をなす本体フレームと、上記本体フレームの上面に該上面の両端を残した状態で設けられた開口部と、上記本体フレームに上記開口部を覆うように取り付けられた蓋フレームと、上記本体フレームに蓋フレームを取り付けた状態で両端開口部を閉塞するように取り付けられた一対のエンドキャップと、を具備し、上記本体フレームの上記上面の左右両端部には排水用の一対の溝が成形されていて、上記本体フレームの上記開口部の縁には環状のシール部材が嵌合するシール部材用溝が成形されていて、上記一対の溝の一部を上記環状のシール部材用溝の左右の直線部として使用するようにしたので、上面側のシール構造と両側面側のシール構造が交錯することはなく、シール構造を簡略化させて製作を容易にすることができる。
又、請求項２によるスイッチボックスによると、請求項１記載のスイッチボックスにおいて、上記本体フレームの両端と上記一対のエンドキャップとの間には環状のシール部材が介在されているので、上記効果を確実なものとすることができる。
又、請求項３によるスイッチボックスによると、請求項１記載のスイッチボックスにおいて、上記エンドキャップには固定ねじが貫通する複数個の貫通孔が設けられていて、これら複数個の貫通孔の内左右上部に設けられた一対の貫通孔には溝が連通して設けられていて、これら溝は上記本体フレームの一対の溝に連通されていて、上記本体フレームの一対の溝に溜まった水は溝の端から上記エンドキャップの一対の溝及び左右上部の一対の貫通孔を通して外部に排出されるので、確実に排水することができる。
又、請求項４によるスイッチボックスによると、請求項１記載のスイッチボックスにおいて、上記本体フレームの上記上面であって上記一対の溝の外側には固定ねじが通される貫通孔が成形されていて、上記本体フレームの左右側面の上端部には凹部が成形されていて、上記貫通孔を介して落下した水を上記凹部を介して外部に排出するようにしたので、確実に排水することができる。
又、請求項５によるスイッチボックスによると、請求項１記載のスイッチボックスにおいて、上記本体フレームと蓋フレームは押出成形により成形されるものであるので、製作を容易にすることができる。
又、請求項６によるスイッチボックスによると、請求項１記載のスイッチボックスにおいて、上記一対の溝は押出で形成されたアリ溝であるので、シール部材の不用意な離脱を防止することができる。
又、請求項７によるスイッチボックスによると、請求項１記載のスイッチボックスにおいて、上記本体フレームの上面の内側に押出で凸部が形成されているので、例えば、そこに固定ネジ用のねじ穴を設ける場合防水信頼性を向上させることができる。
【図面の簡単な説明】
【００１０】

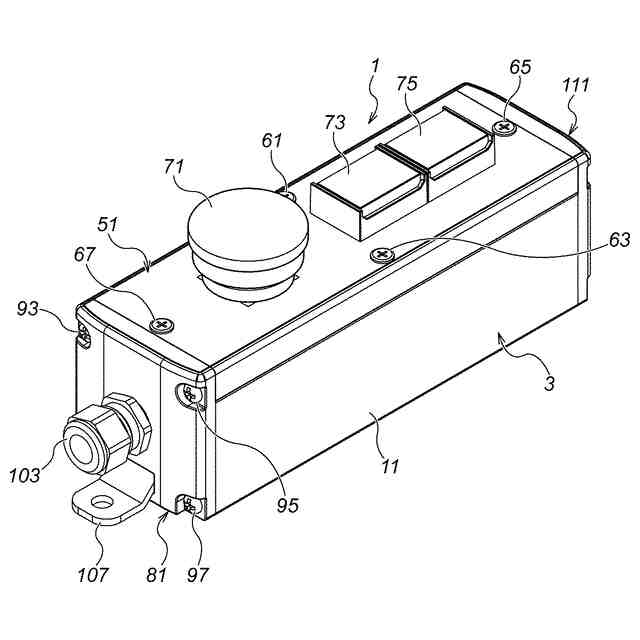

本発明の第１の実施の形態を示す図で、スイッチボックスの斜視図である。

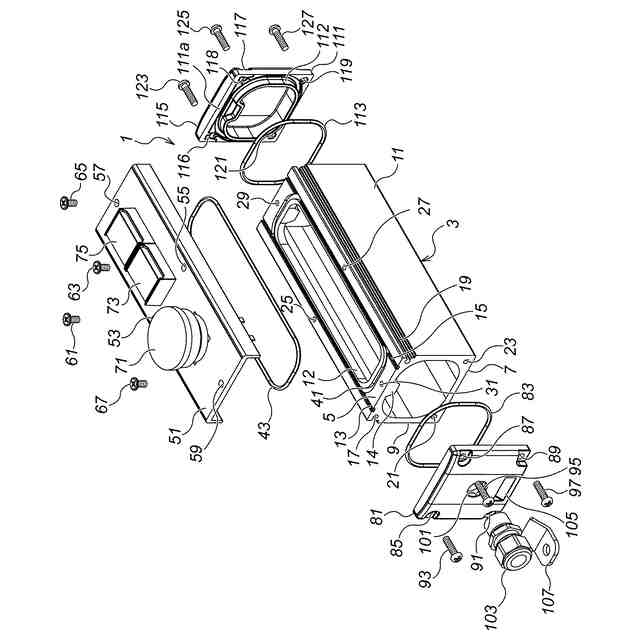

本発明の第１の実施の形態を示す図で、スイッチボックスの分解斜視図である。

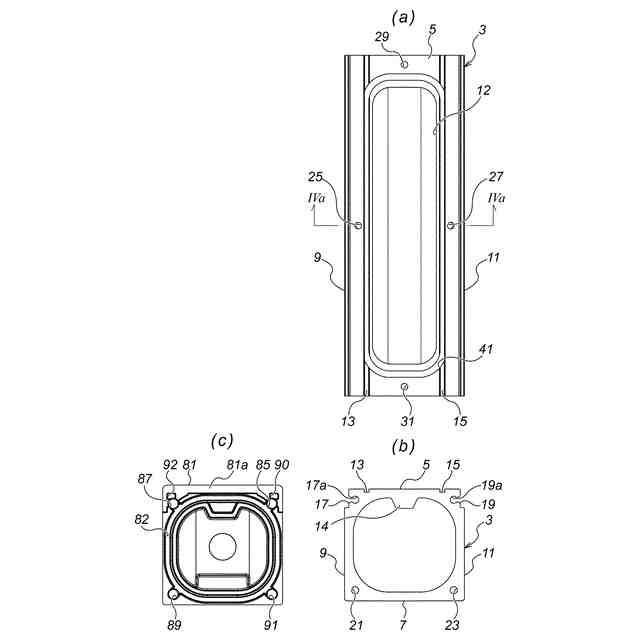

本発明の第１の実施の形態を示す図で、図３（ａ）はスイッチボックスの本体フレームの平面図、図３（ｂ）はスイッチボックスの本体フレームの端面図、図３（ｃ）はスイッチボックスの方キャップの裏面図である。

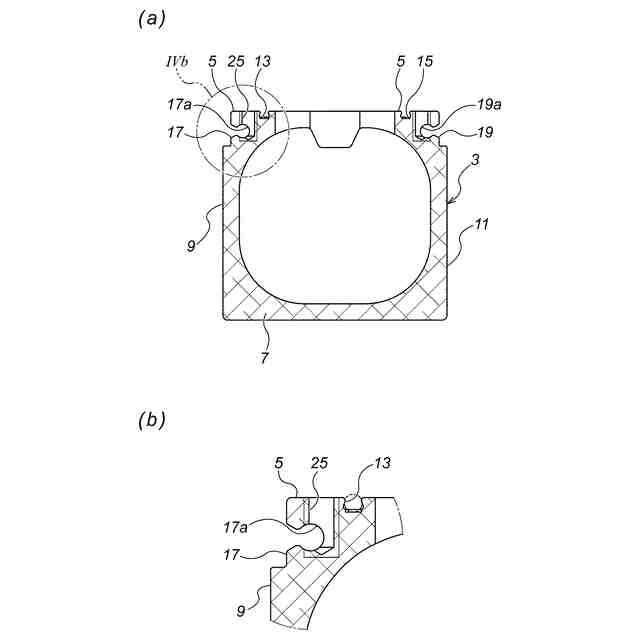

本発明の第１の実施の形態を示す図で、図４（ａ）は図３（ａ）のＩＶａ－ＩＶａ断面図、図４（ｂ）は図４（ａ）のＩＶｂ部の拡大図である。

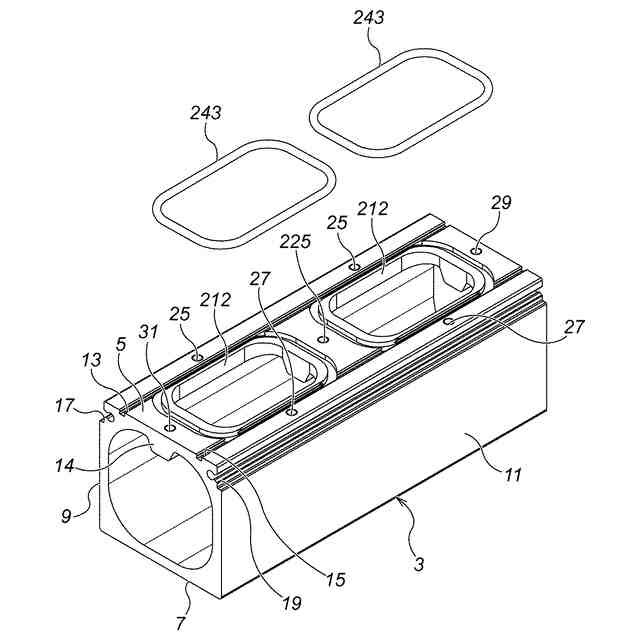

本発明の第２の実施の形態を示す図で、スイッチボックスの本体フレームの斜視図である。

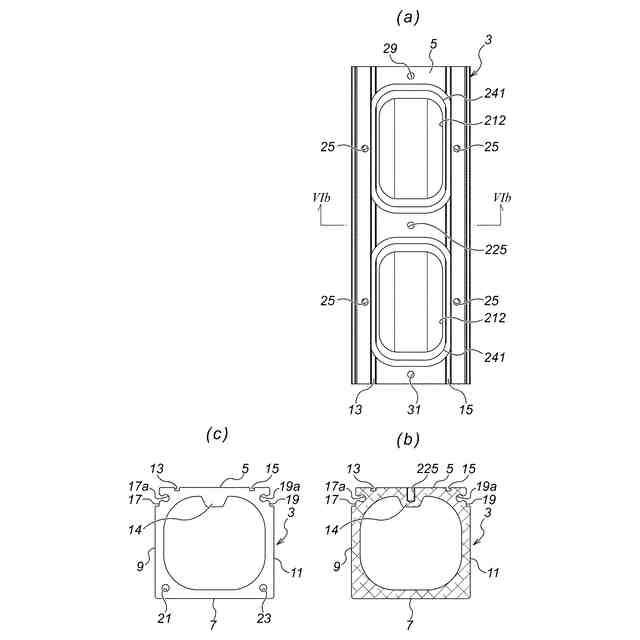

本発明の第２の実施の形態を示す図で、図６（ａ）はスイッチボックスの本体フレームの平面図、図６（ｂ）はスイッチボックスの本体フレームのＶＩｂ－ＶＩｂ断面図、図６（ｃ）はスイッチボックスの本体フレームの端面図である。
【発明を実施するための形態】
