公開番号2025103856
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221535
出願日2023-12-27
発明の名称システム、方法、および、情報処理装置
出願人トヨタ自動車株式会社
代理人弁理士法人秀和特許事務所
主分類G06F 9/46 20060101AFI20250702BHJP(計算;計数)
要約【課題】システム全体の消費電力量を低減させる。
【解決手段】複数のノードと、情報処理装置と、を備えるシステムである。複数のノードは、それぞれに、少なくとも1つのコンテナが配置されている。情報処理装置は、複数のノードのうちの第1のノードに対して、第1のノードに配置されている1または複数のコンテナの複数のノードのうちの第2のノードへの移動を指示する第1のリクエストを送信することと、第1のノード上にコンテナがなくなった場合に、第1のノードへ省電力状態への移行の指示を送信することと、を実行する制御部を備える。
【選択図】図1
特許請求の範囲【請求項１】
それぞれに、少なくとも１つのコンテナが配置されている複数のノードと、
前記複数のノードのうちの第１のノードに対して、前記第１のノードに配置されている１または複数のコンテナの前記複数のノードのうちの第２のノードへの移動を指示する第１のリクエストを送信することと、
前記第１のノード上にコンテナがなくなった場合に、前記第１のノードへ省電力状態への移行の指示を送信することと、
を実行する制御部を備える情報処理装置と、
を備えるシステム。
続きを表示（約 1,400 文字）【請求項２】
前記制御部は、
複数の前記第１のノードに対して、前記第１のリクエストを送信し、
前記複数の前記第１のノードそれぞれにおいて、コンテナが存在しなくなった場合に、前記複数の前記第１のノードへ、前記省電力状態への移行の指示を送信する、
請求項１に記載のシステム。
【請求項３】
前記制御部は、
前記複数のノードのうち、配置されているコンテナの数が多い上位所定数に含まれるノードを前記第２のノードに決定することをさらに実行する、
請求項１に記載のシステム。
【請求項４】
前記制御部は、
前記第１のノードに配置されている１または複数のコンテナが前記第２のノードに移動できない場合に、前記複数のノードのうち、配置されているコンテナの数が多い上位所定数に含まれるノードを新たな第２のノードとして決定し、
前記第１のノードへ、前記第１のノードに配置されている１または複数のコンテナの新たな第２のノードへの移動を指示する前記第１のリクエストを送信する、
請求項１に記載のシステム。
【請求項５】
前記複数のノードそれぞれは、
前記情報処理装置から、前記第１のリクエストを受信した場合に、前記第２のノードへの前記１または複数のコンテナの移動を実行するか否かを判定することと、
前記第２のノードへの前記１または複数のコンテナの移動を実行することを判定した場合には、前記１または複数のコンテナの前記第２のノードへの移動に関する処理を実行し、
前記第２のノードへの前記１または複数のコンテナの移動を実行しないことを判定した場合には、前記情報処理装置へ、前記第２のノードへの前記１または複数のコンテナの移動を実行しないことを通知する、
請求項１に記載のシステム。
【請求項６】
前記複数のノードそれぞれは、
配置されている１または複数のコンテナの消費電力を監視し、
前記第１のリクエストを受信した場合には、前記１または複数のコンテナの消費電力と、前記第２のノードの最大消費電力と現在の消費電力と、に基づいて、前記第２のノードへの前記１または複数のコンテナの移動を実行するか否かを判定する、
請求項５に記載のシステム。
【請求項７】
前記制御部は、
配置されているコンテナの数に基づいて、前記複数のノードから、前記第１のノードを
決定する、
請求項１に記載のシステム。
【請求項８】
前記制御部は、
前記複数のノード間で、同じサービスを実行する複数の第１のコンテナが存在する場合には、前記第１のリクエストを送信する前に、１つの第１のコンテナ以外の残りの１または複数の第１のコンテナが配置される１または複数のノードに対して、第１のコンテナの削除を指示する第２のリクエストを送信することをさらに実行する、
請求項１に記載のシステム。
【請求項９】
前記コンテナは、移動体通信網のコアネットワーク内の機能のいずれかである、
請求項１に記載のシステム。
【請求項１０】
前記コンテナは、第５世代移動体通信網のコアネットワーク内のＮＦ（ネットワークファンクション）のいずれかのインスタンスである、
請求項１に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、仮想化システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
第１のサーバは、異なる第２のサーバに生成されたコンテナの間のデータ通信量のうち、閾値を超えるデータ通信量が存在する場合、閾値を超えるデータ通信量に関連する一対の通信量超過コンテナが同一の第２のサーバに配置されるように、一対の通信量超過コンテナの少なくとも一方を再配置するコンテナ再配置システムが開示されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０７０３０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の態様の一つは、システム全体の消費電力量を低減可能な情報処理装置、及び、情報処理方法を提供することを課題とする。
【課題を解決するための手段】
【０００５】
本開示の態様の一つは、
それぞれに、少なくとも１つのコンテナが配置されている複数のノードと、
前記複数のノードのうちの第１のノードに対して、前記第１のノードに配置されている１または複数のコンテナの前記複数のノードのうちの第２のノードへの移動を指示する第１のリクエストを送信することと、
前記第１のノード上にコンテナがなくなった場合に、前記第１のノードへ省電力状態への移行の指示を送信することと、
を実行する制御部を備える情報処理装置と、
を備えるシステムである。
【０００６】
本開示の他の態様の一つは、
情報処理装置が、
それぞれに、少なくとも１つのコンテナが配置されている複数のノードのうちの第１のノードに対して、前記第１のノードに配置されている１または複数のコンテナの前記複数のノードのうちの第２のノードへの移動を指示する第１のリクエストを送信することと、
前記第１のノード上にコンテナがなくなった場合に、前記第１のノードへ省電力状態への移行の指示を送信することと、
を実行する方法である。
【０００７】
本開示の他の態様の一つは、
それぞれに、少なくとも１つのコンテナが配置されている複数のノードのうちの第１のノードに対して、前記第１のノードに配置されている１または複数のコンテナの前記複数のノードのうちの第２のノードへの移動を指示する第１のリクエストを送信することと、
前記第１のノード上にコンテナがなくなった場合に、前記第１のノードへ省電力状態への移行の指示を送信することと、
を実行する制御部を備える情報処理装置である。
【発明の効果】
【０００８】
本開示によれば、システム全体の消費電力量を低減させることができる。
【図面の簡単な説明】
【０００９】

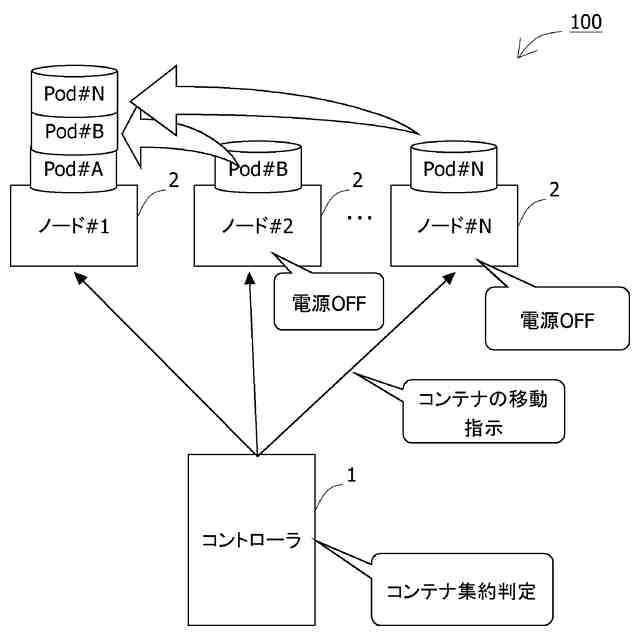

図１は、第１実施形態に係る仮想化システムのシステム構成の一例を示す図である。

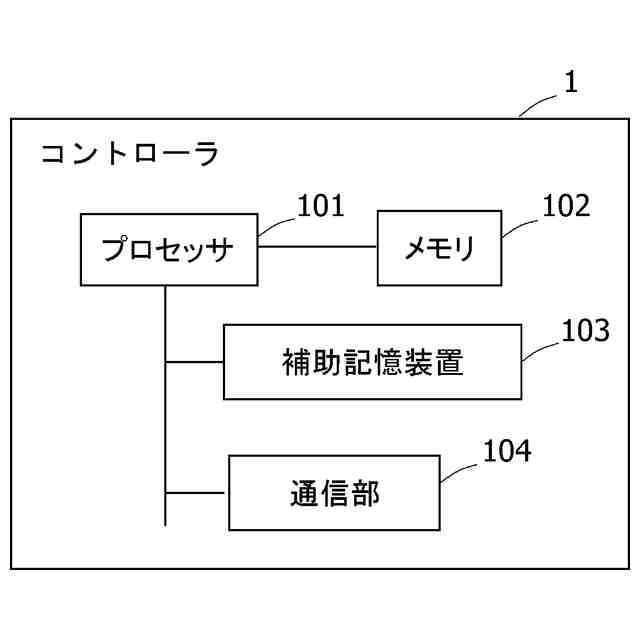

図２は、コントローラのハードウェア構成の一例である。

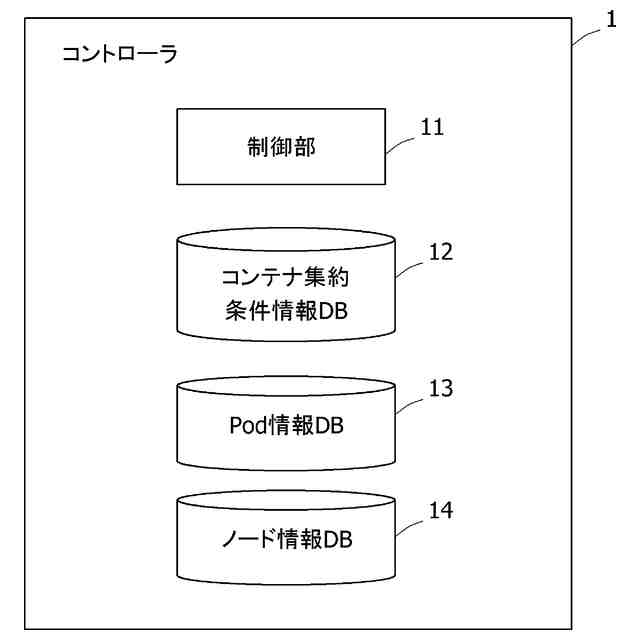

図３は、コントローラの機能構成の一例を示す図である。

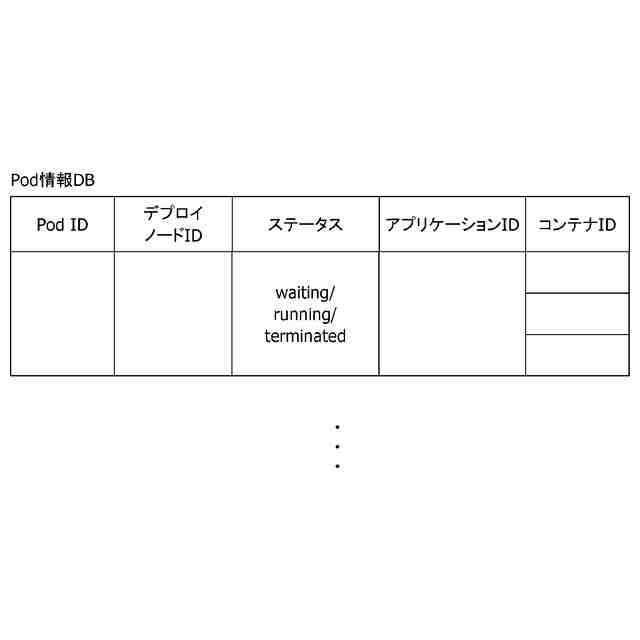

図４は、コントローラのＰｏｄ情報ＤＢに格納されている情報の一例である。

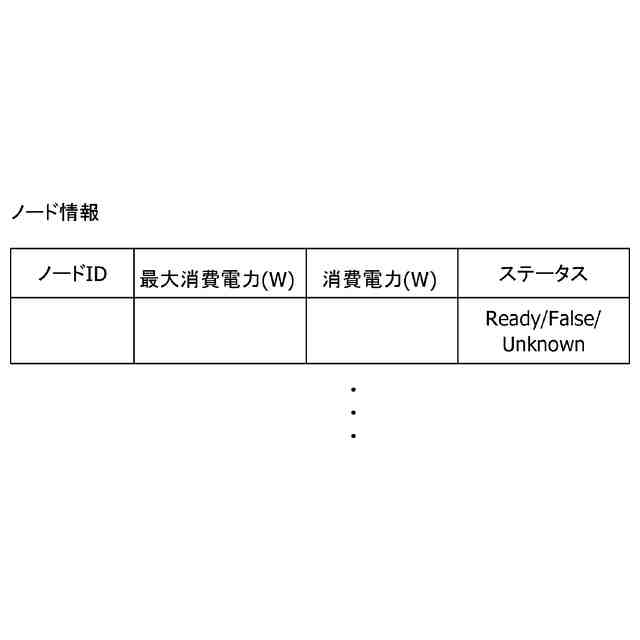

図５は、ノード情報ＤＢに格納されている情報の一例である。

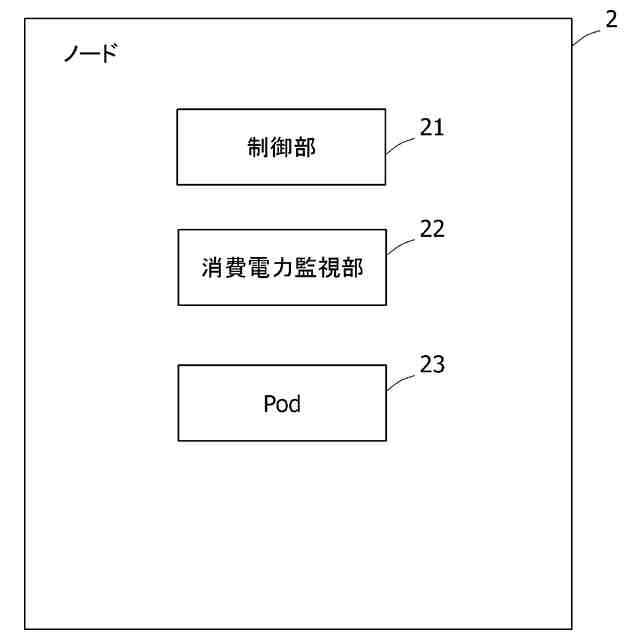

図６は、ノードの機能構成の一例を示す図である。

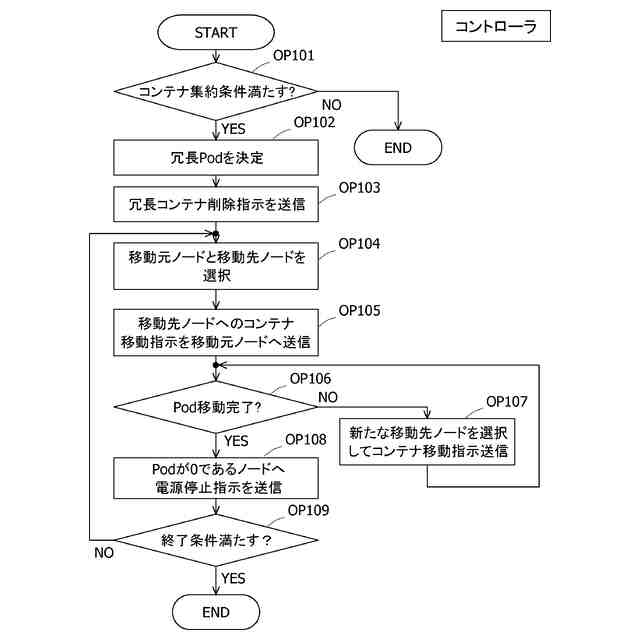

図７は、コントローラのコンテナ集約処理のフローチャートの一例である。

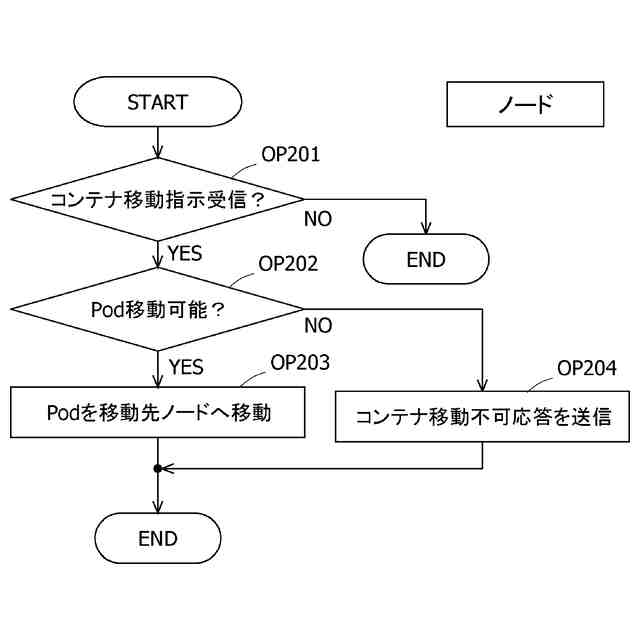

図８は、ノードの、コンテナ移動指示を受信した場合の処理のフローチャートの一例である。

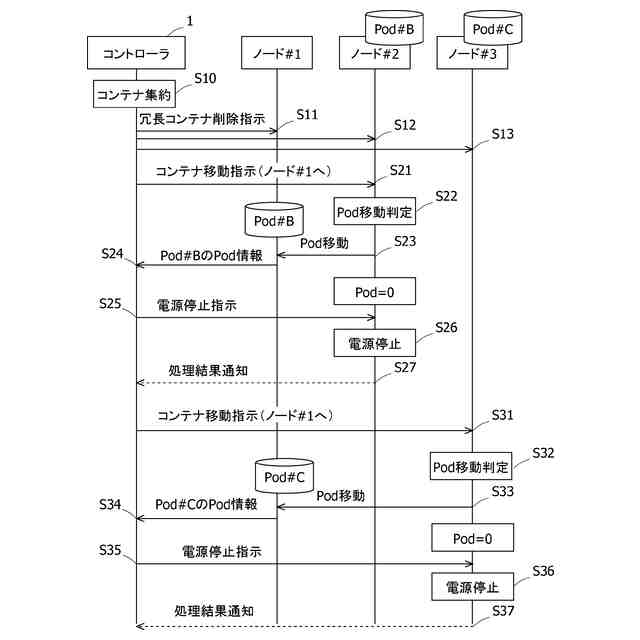

図９は、仮想化システムにおけるコンテナ集約処理のシーケンスの一例を示す図である。
図１０は、仮想化システムにおけるコンテナ集約処理のシーケンスの一例を示す図である。
図１１Ａは、仮想化システムを５Ｇコア網システムに適用した場合のコンテナ集約処理のシーケンスの一例を示す図である。
図１１Ｂは、仮想化システムを５Ｇコア網システムに適用した場合のコンテナ集約処理のシーケンスの他の一例を示す図である。
図１２Ａは、ＰｏｄがＵＰＦのインスタンスである場合の、５Ｇコア網内におけるインスタンスの切替処理のシーケンスの一例である。
図１２Ｂは、ＰｏｄがＵＰＦのインスタンスである場合の、５Ｇコア網内におけるインスタンスの切替処理のシーケンスの一例である。
図１３Ａは、ＰｏｄがＳＭＦのインスタンスである場合の、５Ｇコア網内におけるインスタンスの切替処理のシーケンスの一例である。
図１３Ｂは、ＰｏｄがＳＭＦのインスタンスである場合の、５Ｇコア網内におけるインスタンスの切替処理のシーケンスの一例である。
図１４Ａは、ＰｏｄがＡＭＦのインスタンスである場合の、５Ｇコア網内におけるインスタンスの切替処理のシーケンスの一例である。
図１４Ｂは、ＰｏｄがＡＭＦのインスタンスである場合の、５Ｇコア網内におけるインスタンスの切替処理のシーケンスの一例である。
【発明を実施するための形態】
【００１０】
本開示の態様の一つは、複数のノードと、情報処理装置と、を備えるシステムである。複数のノードは、それぞれに、少なくとも１つのコンテナが配置されている。情報処理装置は、制御部を備える。当該制御部は、当該複数のノードのうちの第１のノードに対して、第１のノードに配置されている１または複数のコンテナの当該複数のノードのうちの第２のノードへの移動を指示する第１のリクエストを送信してもよい。当該制御部は、第１のノード上にコンテナがなくなった場合に、第１のノードへ省電力状態への移行の指示を送信してもよい。
（【００１１】以降は省略されています）
