公開番号2025110391
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2025003862
出願日2025-01-10
発明の名称コネクタ端子およびコネクタ
出願人シバスエレクトロニクス (シアメン) カンパニーリミテッド,タイコエレクトロニクス (シャンハイ) カンパニーリミテッド
代理人弁理士法人大場国際特許事務所
主分類H01R 13/11 20060101AFI20250718BHJP(基本的電気素子)
要約【課題】電気的接触の信頼性および安定性を向上させ、サイズを減少させ、製造コストを低くし、端子嵌合中の挿抜力を低減させることができるコネクタ端子およびコネクタを提供する。
【解決手段】コネクタ端子1は、円筒形本体10と環状部13と、複数の第1のばねアーム11と、複数の第2のばねアーム12とを備える。第1のばねアーム11の2つの端部が、それぞれ円筒形本体10および環状部13に接続される単純支持梁であり、第2のばねアーム12は、片持ち梁であり、第1のばねアーム11および第2のばねアーム12は、挿入される相手側端子の外周面との同時の電気的接触のために、周方向において交互に配置されている。コネクタ端子1は、単純支持梁および片持ち梁からなるハイブリッド構造を有することにより電気的接触の信頼性および端子の安定性を向上させ、サイズを減少させ、製造コストを低くし、嵌合中の挿抜力を低減させることができる。

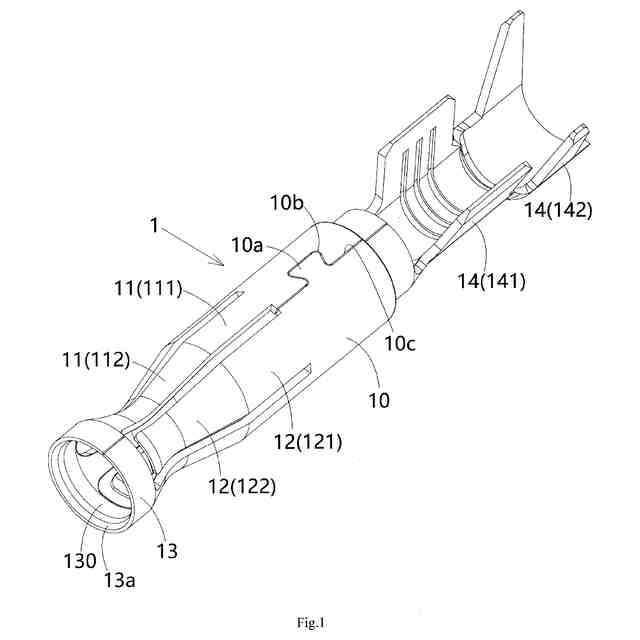

【選択図】図1
特許請求の範囲【請求項１】
コネクタ端子であって、
軸方向において反対側にある前端部と後端部とを有する、円筒形本体（１０）と、
前記円筒形本体（１０）の前に、前記円筒形本体（１０）に対して軸方向において反対側に配置されている、環状部（１３）と、
前記円筒形本体（１０）と前記環状部（１３）との間に接続され、前記円筒形本体（１０）の周方向において間隔を置いて配設されている、複数の第１のばねアーム（１１）と、
前記円筒形本体（１０）の前記前端部から前方に向けて延在し、前記円筒形本体（１０）の前記周方向において間隔を置いて配設されている、複数の第２のばねアーム（１２）と
を備え、
前記第１のばねアーム（１１）の２つの端部が、それぞれ前記円筒形本体（１０）および前記環状部（１３）に接続され、したがって前記第１のばねアーム（１１）は単純支持梁であり、
前記第２のばねアーム（１２）の一方の端部が、前記円筒形本体（１０）に接続され、他方の端部が、懸架されており、したがって前記第２のばねアーム（１２）は、片持ち梁であり、
前記第１のばねアーム（１１）および前記第２のばねアーム（１２）は、挿入される相手側端子の外周面との同時の電気的接触のために、前記円筒形本体（１０）の前記周方向において交互に配置されている、
コネクタ端子。
続きを表示（約 1,900 文字）【請求項２】

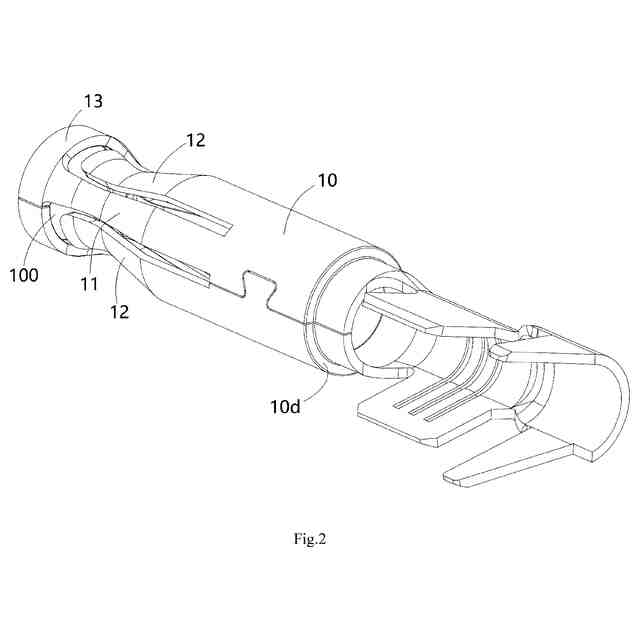

窓（１００）が、前記環状部（１３）と２つの隣り合った第１のばねアーム（１１）との間に形成され、各第２のばねアーム（１２）は、対応する窓（１００）内に懸架されている、
請求項１に記載のコネクタ端子。
【請求項３】
前記環状部（１３）および前記円筒形本体（１０）は、同軸であり、前記環状部（１３）の直径は、前記円筒形本体（１０）の直径よりも小さい、
請求項１に記載のコネクタ端子。
【請求項４】
前記環状部（１３）は、相手側端子の挿入を可能にする前開口部（１３０）を有し、円錐形ガイド面（１３ａ）が、前記相手側端子の挿入を案内するために、前記環状部（１３）の前記前開口部（１３０）の内面に形成されている、
請求項１に記載のコネクタ端子。
【請求項５】
前記第１のばねアーム（１１）の前端部および後端部が、それぞれ前記環状部（１３）および前記円筒形本体（１０）に接続され、内方に突出する第１のコンタクト部（１１ａ）が、前記第１のばねアーム（１１）の前記前端部に形成されており、
前記第２のばねアーム（１２）の後端部が、前記円筒形本体（１０）に接続され、内方に突出する第２のコンタクト部（１２ａ）が、前記第２のばねアーム（１２）の前端部の内面に形成されており、
前記相手側端子が前記コネクタ端子（１）に挿入されると、前記複数の第１のばねアーム（１１）の前記第１のコンタクト部（１１ａ）および前記複数の第２のばねアーム（１２）の前記第２のコンタクト部（１２ａ）は、前記相手側端子を囲繞し、前記相手側端子の前記外周面と同時に電気的に接触する、
請求項１に記載のコネクタ端子。
【請求項６】
前記第１のばねアーム（１１）は、
前記円筒形本体（１０）の前記前端部に接続されている後端部を有し、前記円筒形本体（１０）の前記軸方向に沿って前方に延在する、第１の軸方向延長アーム（１１１）と、
前記第１の軸方向延長アーム（１１１）の前端部に接続されている後端部を有し、前記円筒形本体（１０）の前記軸方向に対して前方に向けて斜めに延在する、第１の傾斜延長アーム（１１２）と
を備え、
前記第１の傾斜延長アーム（１１２）の前端部が、前記環状部（１３）に接続されており、前記第１のコンタクト部（１１ａ）は、前記第１の傾斜延長アーム（１１２）の前記前端部の内面に形成されている、
請求項５に記載のコネクタ端子。
【請求項７】
前記第２のばねアーム（１２）は、
前記円筒形本体（１０）の前記前端部に接続されている後端部を有し、前記円筒形本体（１０）の前記軸方向に沿って前方に延在する、第２の軸方向延長アーム（１２１）と、
前記第２の軸方向延長アーム（１２１）の前端部に接続されている後端部を有し、前記円筒形本体（１０）の前記軸方向に対して前方に向けて斜めに延在する、第２の傾斜延長アーム（１２２）と
を備え、
前記第２の傾斜延長アーム（１２２）の前端部が、懸架されており、前記第２のコンタクト部（１２ａ）は、前記第２の傾斜延長アーム（１２２）の前記前端部の内面に形成されている、
請求項５に記載のコネクタ端子。
【請求項８】
円形位置決め段（１０ｄ）は、前記円筒形本体（１０）の前記後端部の外側に形成されており、コネクタハウジング（２）に前記コネクタ端子（１）をロックするために、前記コネクタハウジング（２）内でロック要素（３）のロックばね（３０）と当接するために使用される、
請求項１に記載のコネクタ端子。
【請求項９】
前記円筒形本体（１０）の前記後端部に接続されており、ケーブルとの電気的接続のために前記ケーブルへの圧着に使用される、圧着部（１４）
をさらに備える、請求項１に記載のコネクタ端子。
【請求項１０】
前記圧着部（１４）は、
Ｕ字形であり、前記ケーブルの導体芯線への圧着に適している、第１の圧着部（１４１）と、
Ｕ字形であり、前記ケーブルの外層への圧着に適している、第２の圧着部（１４２）と
を備え、
前記第１の圧着部（１４１）は、前記円筒形本体（１０）の前記後端部と前記第２の圧着部（１４２）との間に接続されている、
請求項９に記載のコネクタ端子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本出願は、中国国家知識産権局において２０２４年１月１５日に出願された中国特許出願第ＣＮ２０２４２００９５５４５．４号の利益を主張し、その全開示が本明細書に参照により組み込まれる。
続きを表示（約 1,600 文字）【０００２】
本発明は、コネクタ端子、およびコネクタ端子を備えるコネクタに関する。
【背景技術】
【０００３】
先行技術においては、一般的に、高耐久性コネクタ（ｈｅａｖｙｄｕｔｙｃｏｎｎｅｃｔｏｒ）における端子のためには２つの構造があり、一方は完全な片持ち梁構造であり、もう一方は完全な単純支持梁構造である。完全な片持ち梁構造の端子は、変形が起こりやすく、それが電気的接触の不良および不安定さを引き起こすことがある。完全な支持梁構造の端子は、相手側端子との嵌合のときの挿抜力が大き過ぎるまたは小さ過ぎるため、制御が難しく、また、端子製品のサイズが比較的大きい。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記の不利な点のうちの少なくとも１つの側面を克服または軽減するためになされたものである。
【課題を解決するための手段】
【０００５】
本発明の一態様によれば、コネクタ端子が提供される。コネクタ端子は、軸方向において反対側にある前端部と後端部とを有する、円筒形本体と、円筒形本体の前に、円筒形本体に対して軸方向において反対側に配置されている、環状部と、円筒形本体と環状部との間に接続され、円筒形本体の周方向において間隔を置いて配設されている、複数の第１のばねアームと、円筒形本体の前端部から前方に向けて延在し、円筒形本体の周方向において間隔を置いて配設されている、複数の第２のばねアームとを備える。
第１のばねアームの２つの端部が、それぞれ円筒形本体および環状部に接続され、したがって第１のばねアームは単純支持梁であり、第２のばねアームの一方の端部が、円筒形本体に接続され、他方の端部が、懸架（ｓｕｓｐｅｎｄ）されており、したがって第２のばねアームは片持ち梁であり、第１のばねアームおよび第２のばねアームは、挿入される相手側端子の外周面との同時の電気的接触のために、円筒形本体の周方向において交互に配置されている。
【０００６】
本発明の例示的実施形態によれば、窓が、環状部と２つの隣り合った第１のばねアームとの間に形成され、各第２のばねアームは、対応する窓内に懸架されている。
【０００７】
本発明の別の例示的実施形態によれば、環状部および円筒形本体は、同軸であり、環状部の直径は、円筒形本体の直径よりも小さい。
【０００８】
本発明の別の例示的実施形態によれば、環状部は、相手側端子の挿入を可能にする前開口部を有し、円錐形ガイド面が、相手側端子の挿入を案内するために、環状部の前開口部の内面に形成されている。
【０００９】
本発明の別の例示的実施形態によれば、第１のばねアームの前端部および後端部が、それぞれ環状部および円筒形本体に接続され、内方に突出する第１のコンタクト部が、第１のばねアームの前端部に形成されており、第２のばねアームの後端部が、円筒形本体に接続され、内方に突出する第２のコンタクト部が、第２のばねアームの前端部の内面に形成されており、相手側端子がコネクタ端子に挿入されると、複数の第１のばねアームの第１のコンタクト部および複数の第２のばねアームの第２のコンタクト部は、相手側端子を囲繞し、相手側端子の外周面と同時に電気的に接触する。
【００１０】
本発明の別の例示的実施形態によれば、第１のばねアームは、円筒形本体の前端部に接続されている後端部を有し、円筒形本体の軸方向に沿って前方に延在する、第１の軸方向延長アームと、第１の軸方向延長アームの前端部に接続されている後端部を有し、円筒形本体の軸方向に対して前方に向けて斜めに延在する、第１の傾斜延長アームとを備える。第１の傾斜延長アームの前端部が、環状部に接続されており、第１のコンタクト部は、第１の傾斜延長アームの前端部の内面に形成されている。
（【００１１】以降は省略されています）
